Сміттєзбірник

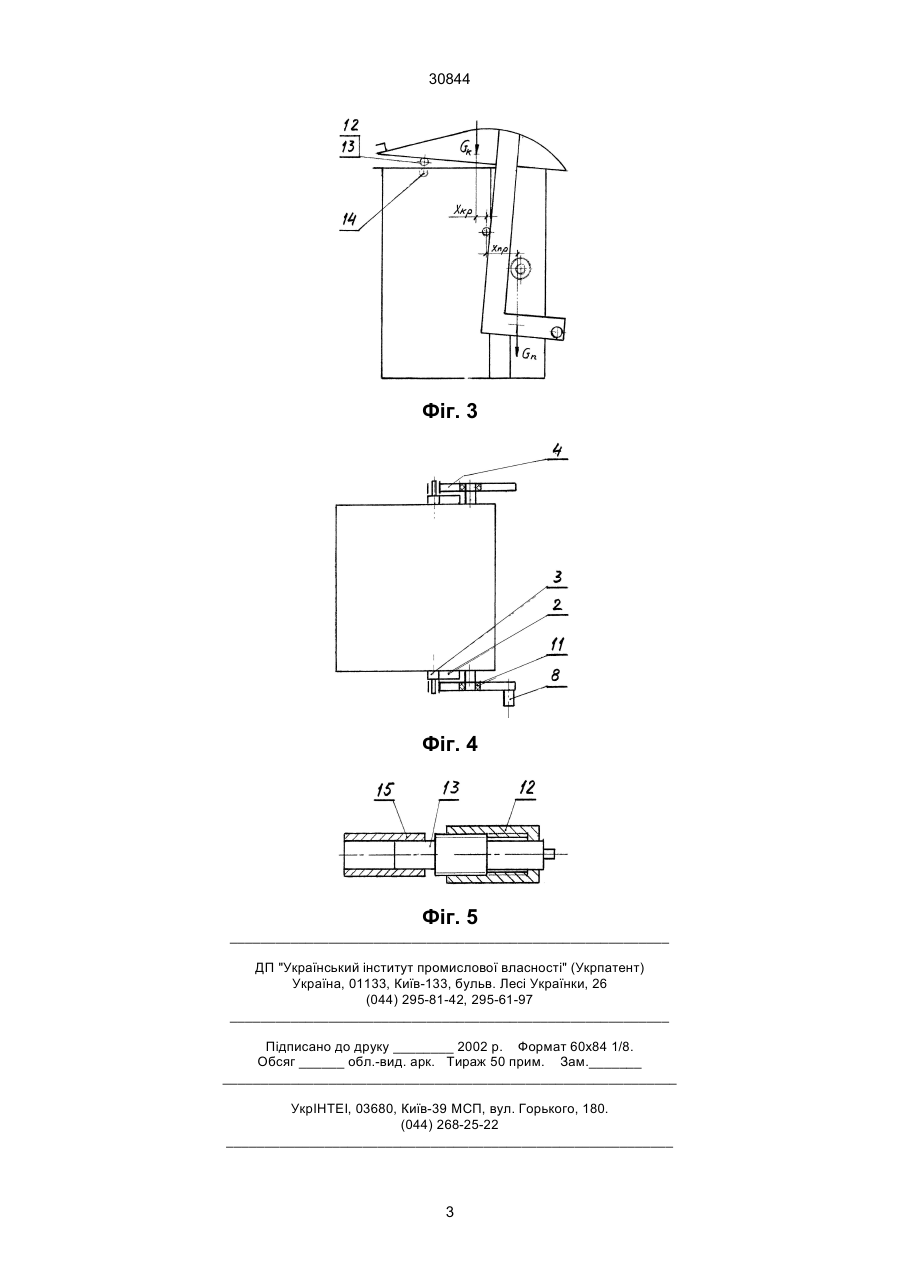

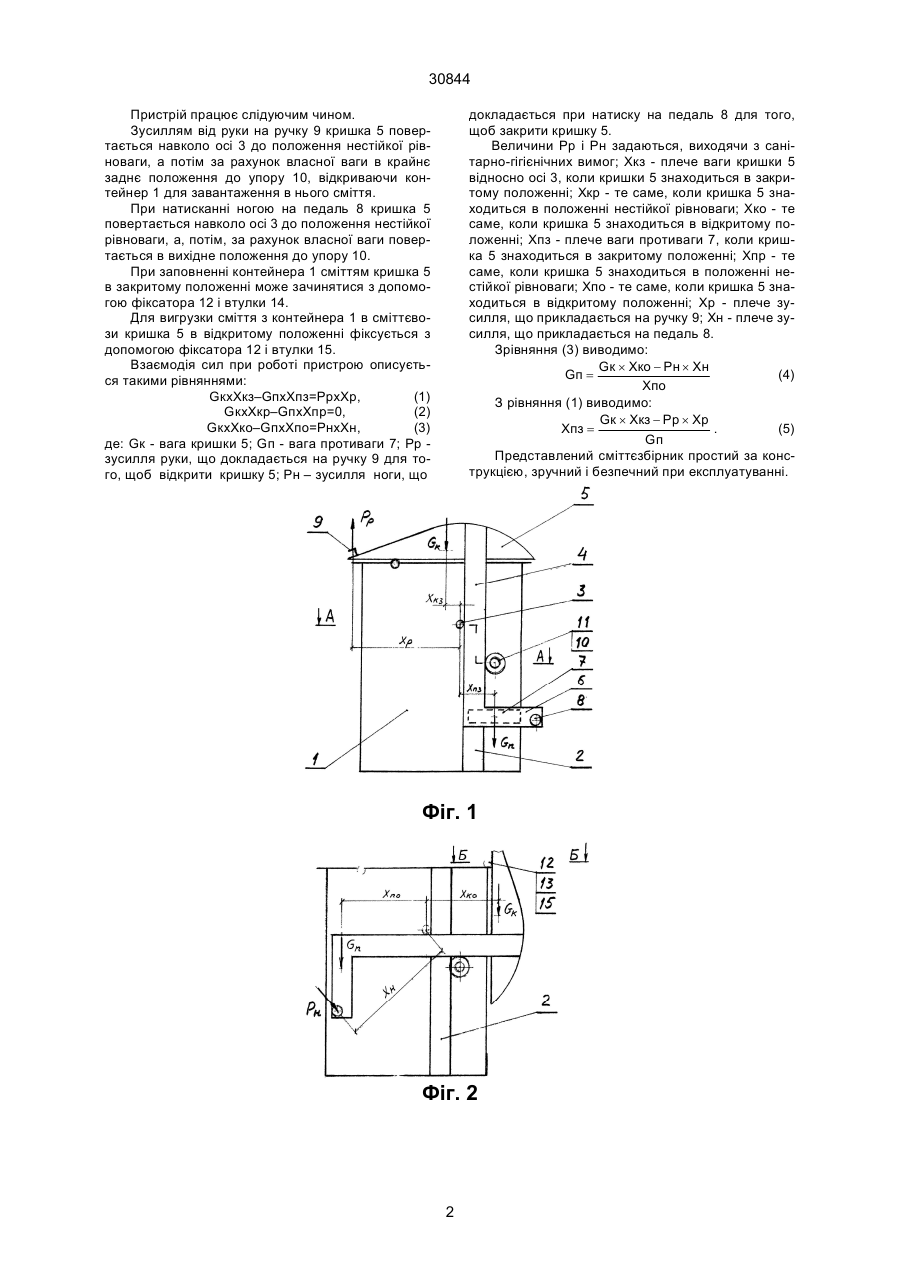

1. Сміттєзбірник, до складу якого входять контейнер з кришкою з шарнірно приєднаними до кронштейнів двоплечими важелями з противагами, який відрізняється тим, що двоплечі важелі виконані коробчатої форми с Г-подібними кінцями, 30844 Пристрій працює слідуючим чином. Зусиллям від руки на ручку 9 кришка 5 повертається навколо осі 3 до положення нестійкої рівноваги, а потім за рахунок власної ваги в крайнє заднє положення до упору 10, відкриваючи контейнер 1 для завантаження в нього сміття. При натисканні ногою на педаль 8 кришка 5 повертається навколо осі 3 до положення нестійкої рівноваги, а, потім, за рахунок власної ваги повертається в вихідне положення до упору 10. При заповненні контейнера 1 сміттям кришка 5 в закритому положенні може зачинятися з допомогою фіксатора 12 і втулки 14. Для вигрузки сміття з контейнера 1 в сміттєвози кришка 5 в відкритому положенні фіксується з допомогою фіксатора 12 і втулки 15. Взаємодія сил при роботі пристрою описується такими рівняннями: GкxXкз–GпхХпз=РрхХр, (1) GкxXкр–GпхХпр=0, (2) GкxXко–GпхХпо=РнхХн, (3) де: Gк - вага кришки 5; Gп - вага противаги 7; Рр зусилля руки, що докладається на ручку 9 для того, щоб відкрити кришку 5; Рн – зусилля ноги, що докладається при натиску на педаль 8 для того, щоб закрити кришку 5. Величини Рр і Рн задаються, виходячи з санітарно-гігієнічних вимог; Хкз - плече ваги кришки 5 відносно осі 3, коли кришки 5 знаходиться в закритому положенні; Хкр - те саме, коли кришка 5 знаходиться в положенні нестійкої рівноваги; Хко - те саме, коли кришка 5 знаходиться в відкритому положенні; Хпз - плече ваги противаги 7, коли кришка 5 знаходиться в закритому положенні; Хпр - те саме, коли кришка 5 знаходиться в положенні нестійкої рівноваги; Хпо - те саме, коли кришка 5 знаходиться в відкритому положенні; Хр - плече зусилля, що прикладається на ручку 9; Хн - плече зусилля, що прикладається на педаль 8. Зрівняння (3) виводимо: Gк ´ Хко - Рн ´ Хн Gп = (4) Хпо З рівняння (1) виводимо: Gк ´ Хкз - Рр ´ Хр Хпз = . (5) Gп Представлений сміттєзбірник простий за конструкцією, зручний і безпечний при експлуатуванні. Фіг. 1 Фіг. 2 2 30844 Фіг. 3 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
