Спосіб визначення кута пострілу з автомата ак-74 відносно перешкоди за формою пояска обтирання кулі

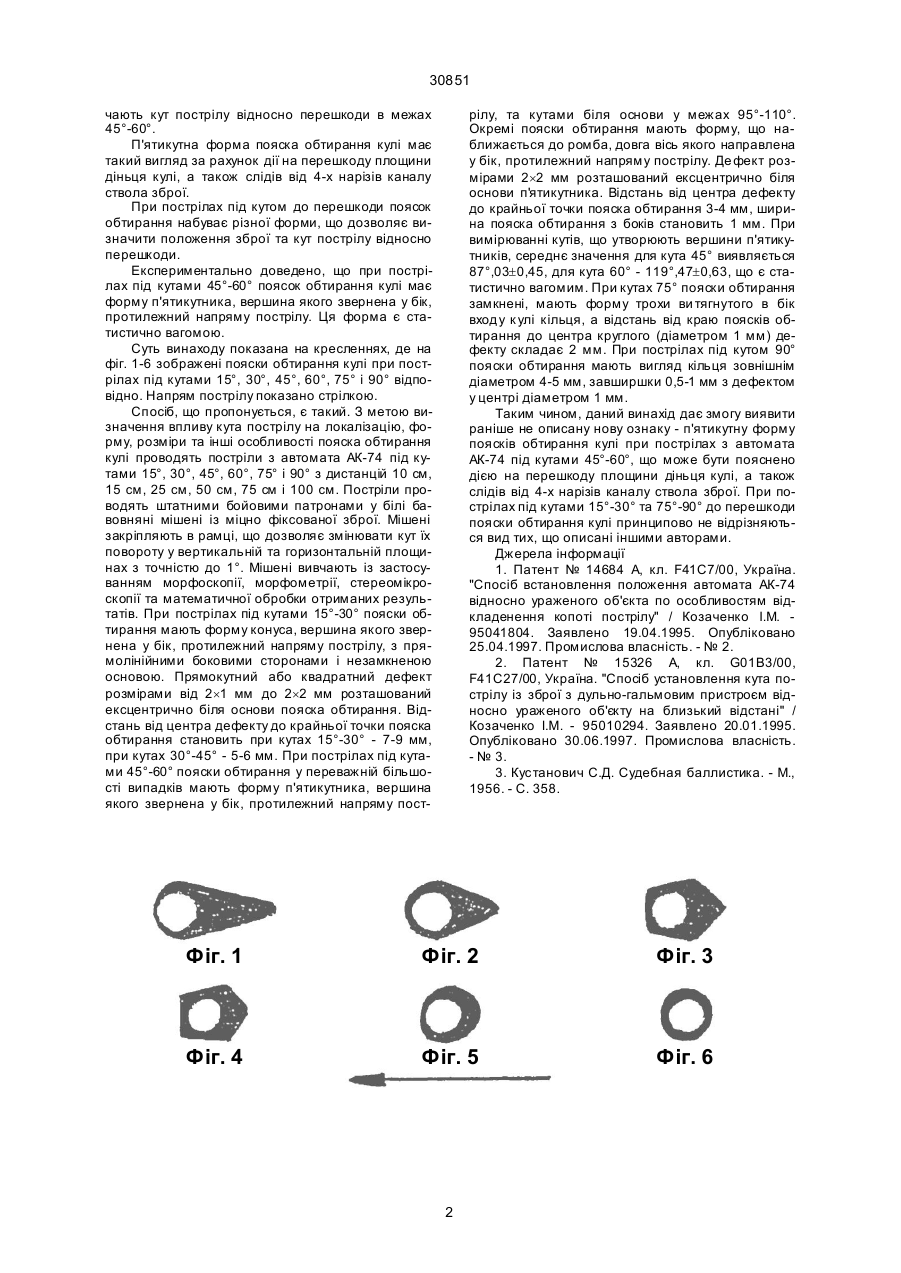

Спосіб визначення кута пострілу з автомата АК-74 відносно перешкоди за формою пояска обтирання кулі, який відрізняється тим, що визначають зовнішній вигляд пояска обтирання кулі і при його формі у вигляді правильного п'ятикутника, вершина якого звернена в бік, протилежний напряму пострілу, визначають кут пострілу відносно перешкоди в межах 45°-60°. (19) (21) 98063015 (22) 10.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Козаченко Ігор Миколайович (73) ХАРКІВСЬКИЙ ІНСТИТУТ УДОСКОНАЛЕННЯ ЛІКАРІВ /ХІУЛ/ 30851 чають кут пострілу відносно перешкоди в межах 45°-60°. П'ятикутна форма пояска обтирання кулі має такий вигляд за рахунок дії на перешкоду площини діньця кулі, а також слідів від 4-х нарізів каналу ствола зброї. При пострілах під кутом до перешкоди поясок обтирання набуває різної форми, що дозволяє визначити положення зброї та кут пострілу відносно перешкоди. Експериментально доведено, що при пострілах під кутами 45°-60° поясок обтирання кулі має форму п'ятикутника, вершина якого звернена у бік, протилежний напряму пострілу. Ця форма є статистично вагомою. Суть винаходу показана на кресленнях, де на фіг. 1-6 зображені пояски обтирання кулі при пострілах під кутами 15°, 30°, 45°, 60°, 75° і 90° відповідно. Напрям пострілу показано стрілкою. Спосіб, що пропонується, є такий. З метою визначення впливу кута пострілу на локалізацію, форму, розміри та інші особливості пояска обтирання кулі проводять постріли з автомата АК-74 під кутами 15°, 30°, 45°, 60°, 75° і 90° з дистанцій 10 см, 15 см, 25 см, 50 см, 75 см і 100 см. Постріли проводять штатними бойовими патронами у білі бавовняні мішені із міцно фіксованої зброї. Мішені закріпляють в рамці, що дозволяє змінювати кут їх повороту у вертикальній та горизонтальній площинах з точністю до 1°. Мішені вивчають із застосуванням морфоскопії, морфометрії, стереомікроскопії та математичної обробки отриманих результатів. При пострілах під кутами 15°-30° пояски обтирання мають форму конуса, вершина якого звернена у бік, протилежний напряму пострілу, з прямолінійними боковими сторонами і незамкненою основою. Прямокутний або квадратний дефект розмірами від 2´1 мм до 2´2 мм розташований ексцентрично біля основи пояска обтирання. Відстань від центра дефекту до крайньої точки пояска обтирання становить при кутах 15°-30° - 7-9 мм, при кутах 30°-45° - 5-6 мм. При пострілах під кутами 45°-60° пояски обтирання у переважній більшості випадків мають форму п'ятикутника, вершина якого звернена у бік, протилежний напряму пост рілу, та кутами біля основи у межах 95°-110°. Окремі пояски обтирання мають форму, що наближається до ромба, довга вісь якого направлена у бік, протилежний напряму пострілу. Де фект розмірами 2´2 мм розташований ексцентрично біля основи п'ятикутника. Відстань від центра дефекту до крайньої точки пояска обтирання 3-4 мм, ширина пояска обтирання з боків становить 1 мм. При вимірюванні кутів, що утворюють вершини п'ятикутників, середнє значення для кута 45° виявляється 87°,03±0,45, для кута 60° - 119°,47±0,63, що є статистично вагомим. При кутах 75° пояски обтирання замкнені, мають форму трохи ви тягнутого в бік входу к улі кільця, а відстань від краю поясків обтирання до центра круглого (діаметром 1 мм) дефекту складає 2 мм. При пострілах під кутом 90° пояски обтирання мають вигляд кільця зовнішнім діаметром 4-5 мм, завширшки 0,5-1 мм з дефектом у центрі діаметром 1 мм. Таким чином, даний винахід дає змогу виявити раніше не описану нову ознаку - п'ятикутну форму поясків обтирання кулі при пострілах з автомата АК-74 під кутами 45°-60°, що може бути пояснено дією на перешкоду площини діньця кулі, а також слідів від 4-х нарізів каналу ствола зброї. При пострілах під кутами 15°-30° та 75°-90° до перешкоди пояски обтирання кулі принципово не відрізняються вид тих, що описані іншими авторами. Джерела інформації 1. Патент № 14684 А, кл. F41С7/00, Україна. "Спосіб встановлення положення автомата АК-74 відносно ураженого об'єкта по особливостям відкладенення копоті пострілу" / Козаченко І.М. 95041804. Заявлено 19.04.1995. Опубліковано 25.04.1997. Промислова власність. - № 2. 2. Патент № 15326 А, кл. G01В3/00, F41С27/00, Україна. "Спосіб установлення кута пострілу із зброї з дульно-гальмовим пристроєм відносно ураженого об'єкту на близький відстані" / Козаченко І.М. - 95010294. Заявлено 20.01.1995. Опубліковано 30.06.1997. Промислова власність. - № 3. 3. Кустанович С.Д. Судебная баллистика. - М., 1956. - С. 358. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 2 30851 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
