Пристрій для зниження рівня звуку пострілу з вогнепальної зброї

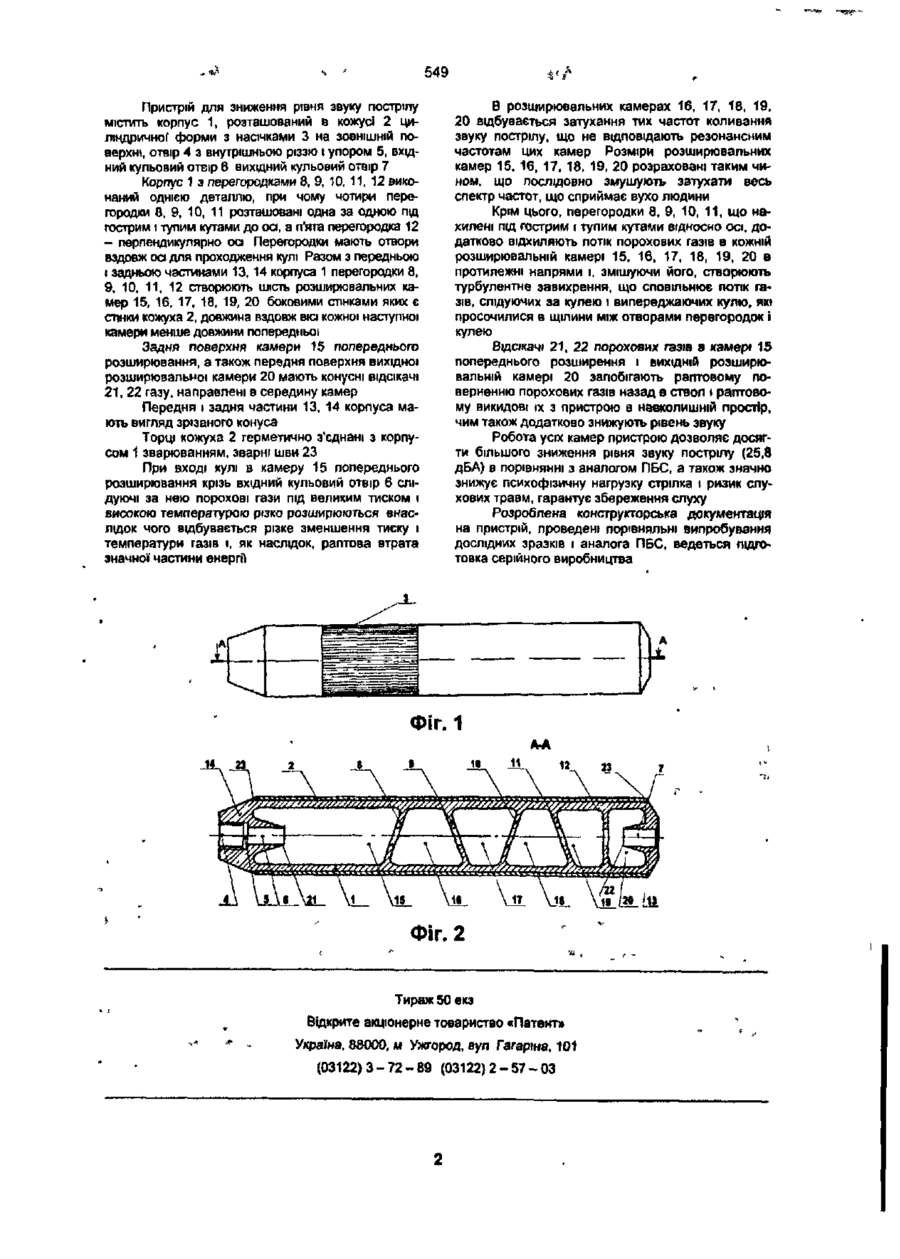

Пристрій для зниження рівня звуку пострілу з вогнепальної зброї, що містить корпус з перегородками, які мають отвори вздовж осі, розташований в кожусі циліндричної форми з насічками на зовнішній поверхні, отвір з внутрішньою різ зю і упором, вхідний кульовий отвір, вихідний кульовий отвір, який відрізняється тим, що корпус з перегородками виконаний однією деталлю, причому чотири перегородки розташовані одна за одною під гострим і тупим кутами до осі, а п'ята перегородка - перпендикулярно осі, І створюють разом з передньою і задньою частинами корпусу шість розширювальних камер, боковими стінками яких є стінки кожуха, довжина вздовж осі кожної наступної камери менше довжини попередньої, задня поверхня камери попереднього розширювання та передня поверхня вихідної розширювальної камери мають конусні вщсікачі газу, направлені всередину камер, передня І задня частини корпусу мають вигляд зрізаного конуса, торці кожуха герметично з'єднані з корпусом зварюванням. Корисна модель відноситься до вогнепальної" зброї і являє собою пристрій, який приглушує звук пострілу і прикріплюється до стволу зброї за допомогою різьби. Відомий пристрій "Прибор бесшумной стрельбы ~ ПБС" (1), який містить корпус з перегородками, розташованими перпендикулярно поздовжній осі, закритий циліндричним кожухом з насічками на його ЗОВНІШНІЙ поверхні. Камера попереднього розширювання відділяється від дульного зрізу пістолета гумовою шайбою, за якою розташовані одна за одною одинадцять перегородок, що утворюють з корпусом одинадцять камер. Перегородки мають в центрі отвори, крізь які пролітає куля. Порохові гази, що наздоганяють кулю, затримуються гумовою шайбою і через канали направляються в розширювальні камери, послідовно проходячи крізь які, втрачають енергію і витікають в навколишній простір. Недоліком цієї конструкції є недостатнє зниження рівня звуку пострілу, а також необхідність заміни гумових шайб. При проведенні порівняльних випробувань автомата АКМС з ПБС зниження рівня звуку пострілу склало 12,7 дБА, ресурс ПБС без заміни шайби - не більше 200 пострілів. В основу корисної моделі поставлена задача створення пристрою, в якому шляхом зміни компо зиційної будови досягається можливість забезпечити більше зниження рівня звуку пострілу. Поставлена задача вирішується тим, що розроблена нова конструкція пристрою для зниження рівня звуку пострілу з вогнепальної зброї, яка містить корпус з перегородками, що мають отвори вздовж oct для проходження кулі, розіашований в кожусі циліндричної форми з насічками на зовнішній поверхні, отвір з внутрішньою різзю і упором, вхідний кульовий отвір, вихідний кульовий отвір, згідно з винаходом корпус з перегородками виконаний однією деталлю, при чому чотири перегородки розташовані одна за одною лід гострим і тупим кутами до осі, а п'ята перегородка перпендикулярно осі, і створюють разом з передньою і задньою частинами корпуса шість розширювальних камер, боковими стінками яких є стінка кожуха, довжина вздовж осі кожної' наступної камери менше довжини попередньої, задня поверхня камери попередньго розширювання, а також передня поверхня вихідної розширювальної камери мають конусні відсікані газу, направлені всередину камер, передня і задня частини корпусу мають вигляд зрізаного конуса, торці кожуха герметично з'єднані з корпусом зварюванням. Винахід пояснюється кресленнями: фіг. 1 пристрій для зниження рівня пострілу з вогнепальної зброї, фіг. 2 - розріз по А-А на фіг.1. О) ю 549 Пристрій для зниження рівня звуку пострілу містить корпус 1, розташований в кожусі 2 циліндричної форми з насічками 3 на ЗОВНІШНІЙ поверхні, отвір 4 з внутрішньою різзю і упором 5, вхідний кульовий отвір 6 вихідний кульовий отвір 7 Корпус 1 э перегородками 8, 9, 10, 11. 12 виконаний однією деталлю, при чому чотири перегородки 8, 9, 10, 11 розташовані одна за одною пщ гострим і тупим кутами до оа, а п'ята перегородка 12 - перпендикулярно оа Перегородки мають отвори вздовж оа для проходження кулі Разом з передньою t задньою частинами 13,14 корпуса 1 перегородки 8, 9, 10, 11, 12 створюють шість розширювальних камер 15, 16, 17, 18, 19, 20 боковими стінками яких є спнки кожуха 2, довжина вздовж віа кожної наступної камери менше довжини попередньої Задня поверхня камери 15 попереднього розширювання, а також передня поверхня вихідної розширювальної камери 20 мають конусні відсікачі 21, 22 газу, направлені в середину камер Передня і задня частини 13, 14 корпуса мають вигляд зрізаного конуса Торці кожуха 2 герметично з'єднані з корпусом 1 зварюванням, зварні шви 23 При вході кулі в камеру 15 попереднього розширювання крізь вхідний кульовий отвір 6 слідуючі за нею порохові гази під великим тиском і високою температурою різко розширюються внаслідок чого відбувається різке зменшення тиску і температури газів і. як наслідок, раптова втрата значної частини енергії В розширювальних камерах 16, 17, 18, 19, 20 відбувається затухання тих частот коливання звуку пострілу, що не відповідають резонансним частотам цих камер Розміри розширювальних камер 15, 16, 17, 18, 19, 20 розраховані таким чином, що послідовно змушують затухати весь спектр частот, що сприймає вухо людини Крім цього, перегородки 8, 9, 10, 11, що нахилені під гострим і тупим кутами відносно осі. додатково відхиляють потік порохових газів в кожній розширювальній камері 15, 16, 17, 18, 19, 20 в протилежні напрями і, змішуючи його, створюють турбулентне завихрення, що сповільнює потік газів, слідуючих за кулею і випереджаючих кулю, які просочилися в щілини між отворами перегородок і кулею Відсікачі 21, 22 порохових газів 8 камері 15 попереднього розширення і ВИХІДНІЙ розширювальній камері 20 запобігають раптовому поверненню порохових газів назад в ствол t раптовому викидові їх з пристрою в навколишній простір, чим також додатково знижують рівень звуку Робота усіх камер пристрою дозволяє досягти більшого зниження рівня звуку пострілу (25,8 дБА) в порівнянні з аналогом ПБС, а також значно знижує психофізичну нагрузку стрілка і ризик слухових травм, гарантує збереження слуху Розроблена конструкторська документація на пристрій, проведені порівняльні випробування дослідних зразків і аналога ПБС, ведеться підготовка серійного виробництва ФІГ. 1 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
