Розвантажувальний пристрій барабанного млина

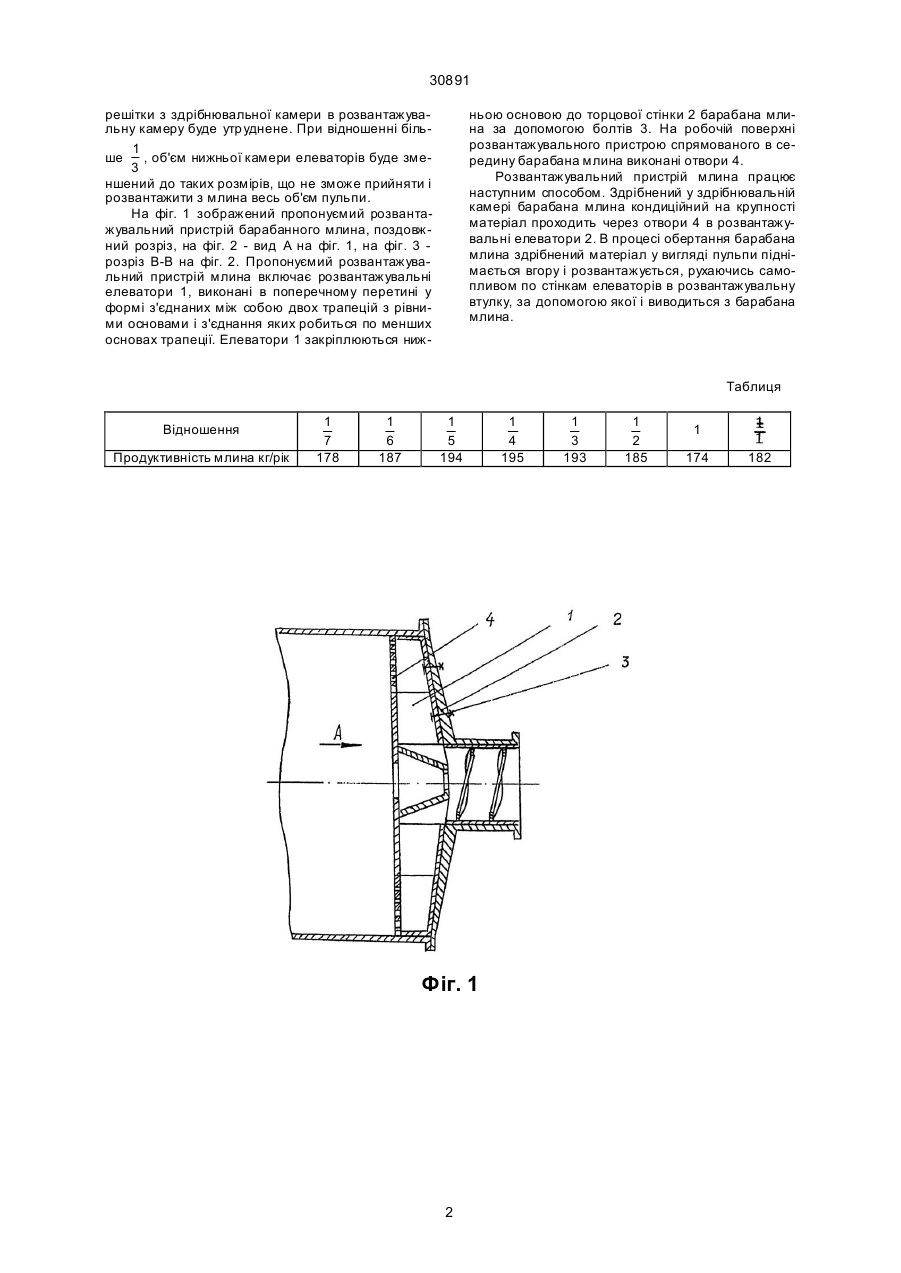

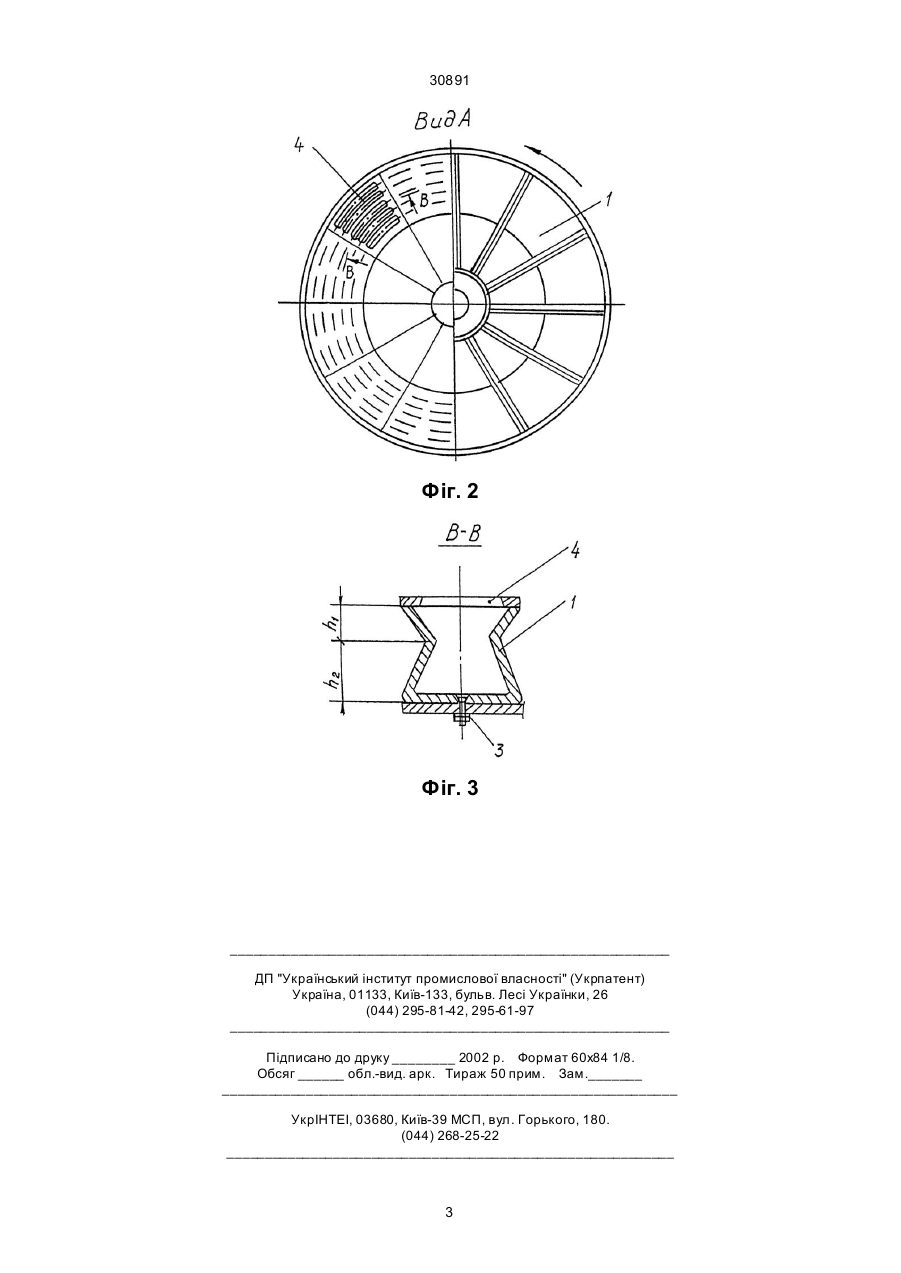

1. Розвантажувальний пристрій барабанного млина, що включає радіально розташовані елеватори з отворами на робочій поверхні, спрямованими в середину здрібнювальної камери, який відрізняється тим, що елеватори в поперечному перетину виконані в формі з'єднаних між собою двох трапецій з рівними основами, при цьому з'єднання відбувається по менших основах трапеції. 2. Розвантажувальний пристрій по п. 1, який відрізняється тим, що відношення висот трапецій 1 1 складає ¸ . 5 3 (19) (21) 98063126 (22) 16.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Станков Олександр Павлович, Кривошеєв Олександр Васильович, Мельник Юрій Іванович, Мец Юрій Семенович, Антонов Андрій Юрійович, Калініченко Олександр Пилипович, Гхарбі Наталя Юріївна, Гхарбі Ахмед (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНГУЛЕЦЬКИЙ ГІРНИЧО-ЗБАГАЧУВАЛЬНИЙ КОМБІНАТ" 30891 решітки з здрібнювальної камери в розвантажувальну камеру буде утр уднене. При відношенні біль1 ше , об'єм нижньої камери елеваторів буде зме3 ншений до таких розмірів, що не зможе прийняти і розвантажити з млина весь об'єм пульпи. На фіг. 1 зображений пропонуємий розвантажувальний пристрій барабанного млина, поздовжний розріз, на фіг. 2 - вид А на фіг. 1, на фіг. 3 розріз В-В на фіг. 2. Пропонуємий розвантажувальний пристрій млина включає розвантажувальні елеватори 1, виконані в поперечному перетині у формі з'єднаних між собою двох трапецій з рівними основами і з'єднання яких робиться по менших основах трапеції. Елеватори 1 закріплюються ниж ньою основою до торцової стінки 2 барабана млина за допомогою болтів 3. На робочій поверхні розвантажувального пристрою спрямованого в середину барабана млина виконані отвори 4. Розвантажувальний пристрій млина працює наступним способом. Здрібнений у здрібнювальній камері барабана млина кондиційний на крупності матеріал проходить через отвори 4 в розвантажувальні елеватори 2. В процесі обертання барабана млина здрібнений матеріал у вигляді пульпи піднімається вгору і розвантажується, рухаючись самопливом по стінкам елеваторів в розвантажувальну втулку, за допомогою якої і виводиться з барабана млина. Таблиця Відношення Продуктивність млина кг/рік 1 7 178 1 6 187 1 5 194 Фіг. 1 2 1 4 195 1 3 193 1 2 185 1 174 182 30891 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
