Розвантажувальний пристрій барабанного млина

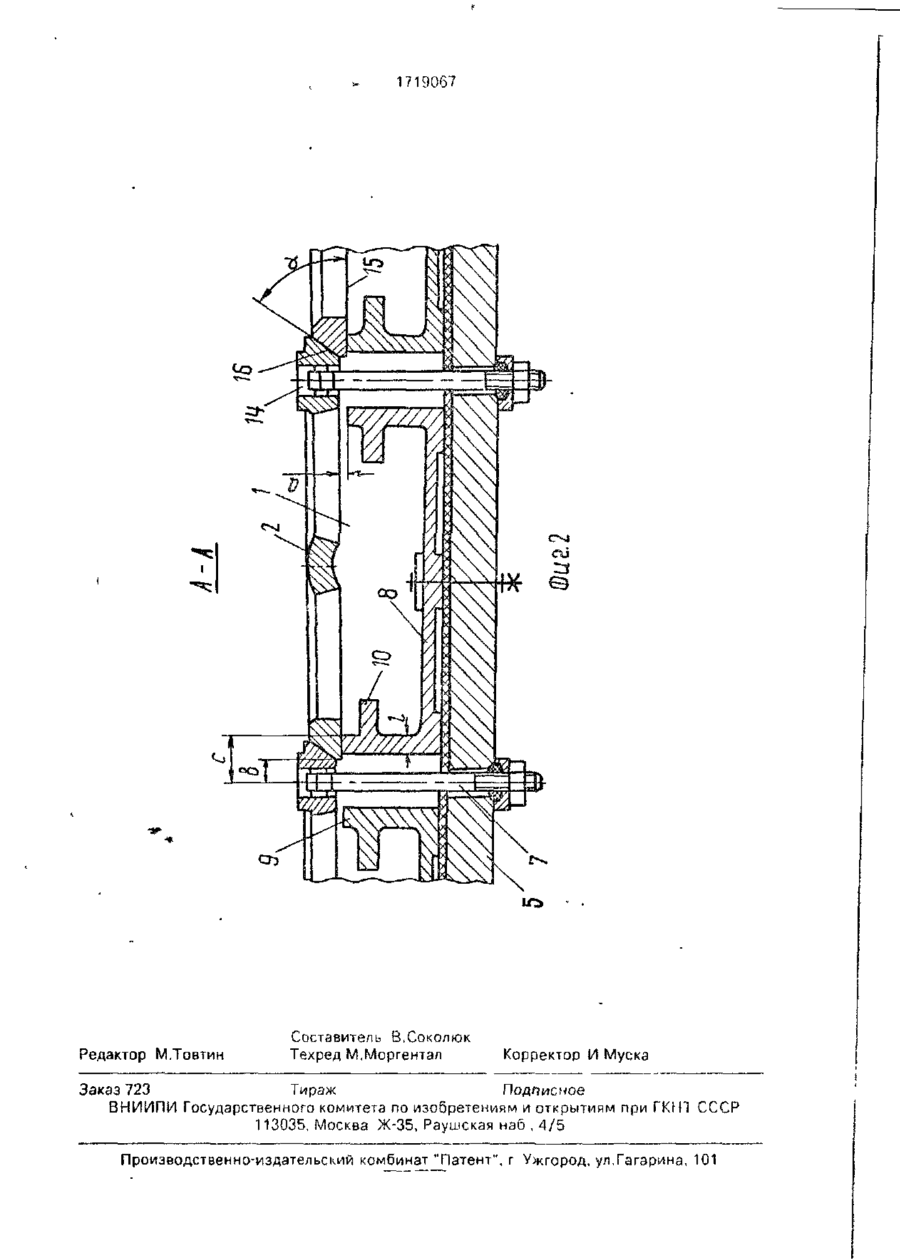

Изобретение относится к конструкциям разгрузочных решеток барабанных мельниц и может быть использовано в горно-обогатительной, строительной, химической и других отраслях промышленности Целью изобретения является повышение надежности и упрощение конструкции. Для этого расстояние 8 между линией пересечения основания 15 каждого сектора 2, 4 со скосом 16 его боковой поверхности и осями его крепежных отверстий 14 составляет 0,5-1 диаметра d этих отверстий. 2 ил. О фиг? 1719067 Изобретение относится к барабанным отверстие 14 подрезается, в результате чего мельницам с разгрузкой измельченного маснижается срок службы болтов 7 и секторов териала через решетку и может быть ис2, 4, уменьшается прочность секторов. пользовано в горно-рудной, цементной, Верхний предел величины b определягорнохимической и других отраслях про- 5 ется условиями опирання сектора 2, 4 на мышленности. радиальнуюстенку9 элеватора 1, 3. Ширина полосы сопряжения сектора 2, 4 и стенки 9 Цель изобретения - повышение надежопределяется как разность (с~Ь). причем для ности и упрощение конструкции. надежности сопряжения эта разность не На фиг, 1 показан вид на разгрузочное устройство со стороны камеры измельче- 10 должна быть меньше толщины е стенки 9. ния; на фиг. 2 - сечение А-А на фиг. 1, т.е. с - b > е, откудз b < с - е. Разгрузочное устройство состоит из жеАнализ конструктивных параметров лобчатых элеваторов 1 и перфорированных разгрузочных устройств барабанных мельсекторов 2 внешнего пояса, желобчатых ниц показывает, что данное условие выполэлеваторов 3 и перфорированных секторов 15 няется, если верхний предел величины b не 4 внутреннего пояса, закрепленных к торцопревышает диаметра d крепежного отвервой разгрузочной крышке 5 посредством костия 14. ротких болтив 6 и длинных болтов 7, В процессе монтажа каждый сектор 2, 4 Элеваторы 1, 3 включают днища 8, защищаодной стороной основания 15 опирается на ющие торцовую крышку 5 от износа, ради- 20 стенку 9 элеватора 1,3. а опорными площадальные стенки 9 толщиной е и борта 10, ками 17 - не скос ранее установленного Элеваторы 1, кроме того, выполнены с при'сектора 2, 4. В собранном виде между втоливами 11, посредством которых опираются рой стенкой элеватора 1, 3 и основанием 15 на Ьара&ан 12. В местах установки болтов 7 сектора 2, 4 образуется зазор а, гарэнтирурадиальные стенки 9 элеваторов 1,3 выпол- 25 ющий возможность поддержания расклинены с дугообразными участками 13. Максиненного сопряжения секторов в процессе мальное удаление стенки 9 элеваторов 1, 3 эксплуатации разгрузочного устройства. от оси болтов 7 составляет величину с. Разгрузочное устройство работает слеВ каждом перфорированном секторе 2, дующим образом. 4 выполнены крепежные отверстия 14, кон- 30 Измельченный материал через щели 18 фигурация которых определяется формой в секторе 2, 4 поступает в элеватор 1, 3, из головки болта 7. На выходе из сектора 2, 4 которого при вращении мельницы выдается через его основание 15 отверстие имеет за пределы мельницы. Одна сторона каждоформу цилиндра диаметром d. Боковые ра- 35 го сектора 2,4 удерживается двумя болтами диальные поверхности перфорированных 7, пропущенными через отверстия 14 в сасекторов 2,4 выполнены со скосами 16, имемом секторе, другая сторона сектора прижиющими одинаковый наклон а к основанию мается к стенке 9 элеватора 1, 3 15 сектора. На одном из скосов каждого посредством скоса 16 соседнего сектора. сектора 2, 4, примыкающем к крепежным 40 Расположение скоса 16 на предложенном отверстиям 14, выполнены выступающие расстоянии от оси отверстия 14 позволяет опорные площадки 17. Перфорация сектоповысить надежность и упростить конструкров2.4 выполнена, например, в виде щелей цию разгрузочного устройства. 1В. Формула изобретения Расстояние между линией пересечения 45 Разгрузочное устройство барабанной основания 15 сектора 2, 4 со скосом 16 его мельницы по авт.св. N? 1151300, о т л и ч а ю боковой поверхности и осью его крепежных щ е е с я тем, что. с целью повышения наотверстий 14 составляет величину Ь. оптидежности и упрощения конструкции, расмальное значение которой находится в пределах 0,5-1 диаметра отверстия 14. НИЖІЇИЙ 50 стояние между линией пересечения основания каждого сектора со скосом его предел величины В определяется условием, боковой поверхности и осями его крепежчтобы крепежные отверстия 14 не подрезаных отверстий составляет 0.5—1 диаметра лись скосом 16, что обеспечивается при b = этих отверстий. 0,5d. При уменьшении величины b ниже 0,5d 1719067 Редактор М.Товтин Составитель В.Соколюк Техред М.Моргентал Корректор И Муска Заказ 723 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКМ1 СССР 113035. Москва Ж-35, Раушская наб , 4/5 Производстеенно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
