Розвантажувальний пристрій барабанного млина

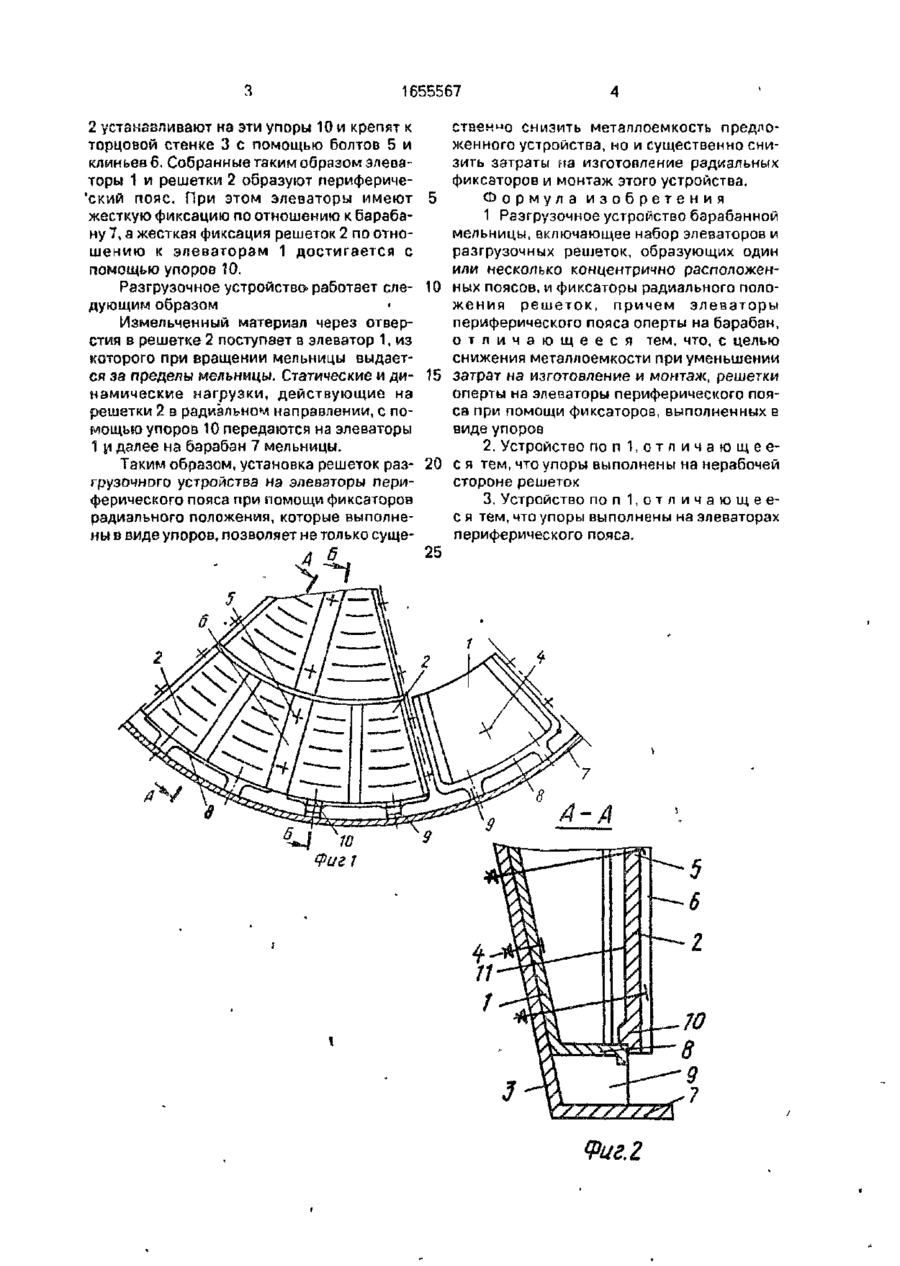

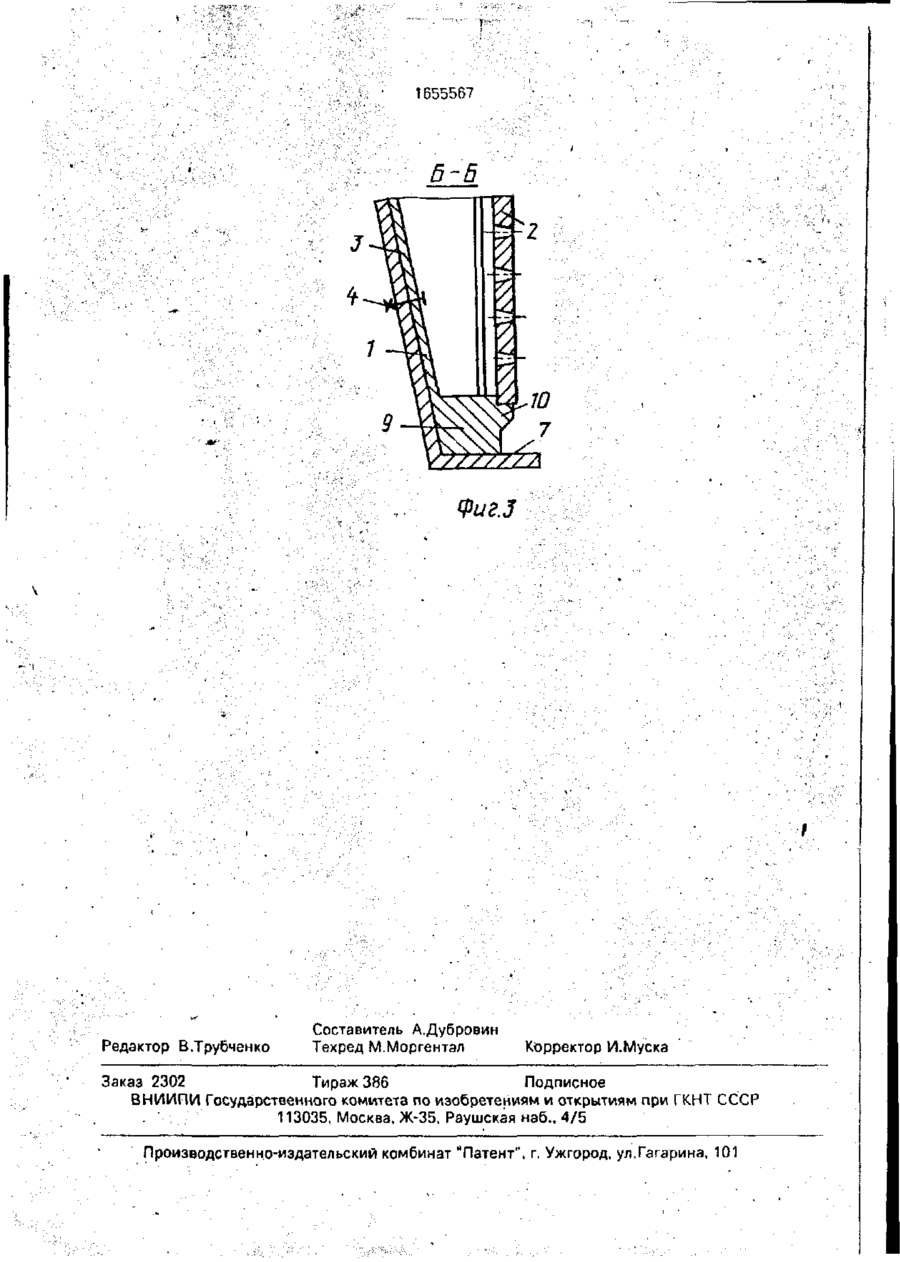

Изобретение относится к технике измельчения минерального сырья и может быть использовано в горнорудной,строительной, горнохимической и других отраслях промышленности L| елью изобретения является снижение металлоемкости при уменьшении затрат на изготовление и монтаж. Для этого в разгрузочном устройстве барабанной мельницы, включающем набор элеваторов и разгрузочных решеток 2, образующих один или несколько концентрично расположенных поясов, и фиксаторы радиального положения решеток 2, причем элеваторы 1 периферического пояса оперты на барабан 7, решетки 2 оперты на элеваторы 1 периферического пояса при помощи фиксаторов, которые выполнены в виде упоров 10. 2 з.п. ф-лы, 3 ил С г С; Изобретение относится к технике измельчения минерального сырья и может быть использовано в горнорудной, строительной, горнохимической и других отраслях промышленности. Целью изобретения является снижение металлоемкости при уменьшении затрат на изготовление и монтаж. На фиг.1 изображено разгрузочное устройство, общий вид; на фиг.2 - разрез А-А на фиг.1 с выполнением упоров на нерабочей стороне решеток; на фиг.З - разрез Б-Б на фиг.1 с выполнением упоров на элеваторах периферического пояса. Разгрузочное устройство состоит из элеваторов 1 и разгрузочных решеток 2, прикрепленных к торцовой стенке 3 барабанной мельницы посредством болтов-4,5 и клиньев 6. Элеваторы 1 и примыкающие к барабану 7 решетки 2 образуют периферический пояс. Элеваторы 1 периферического f пояса имеют концентричную барабану 7 стенку 8 с приливами 9, посредством которых элеваторы 1 опираются на барабан 7. Предотвращение смещения решеток 2 в радиальном направлении обеспечивается тем. что решетки 2 оперты на элеваторы 1 периферического пояса при помощи фиксаторов которые выполнены в виде упоров 10. При этом упоры 10 могут быть выполнены либо на нерабочей стороне 11 решеток 2 (фиг 2}. либо на приливах 9 элеваторов 1 периферийного пояса (фиг.1 и 3). В процессе монтажа разгрузочного устройства элеваторы 1 устанавливают в барабан 7 на приливы 9 и крепят к торцовой стенке 3 болтами 4, а разгрузочные решетки 2 устанавливают упорами 10 на стенку 8 элеваторов 1 и крепят к торцовой стенке 3, для чего используют клинья 6 и болты 5 (фиг.З). В том случае, если упоры 10 выполнены на приливах 9 элеваторов 1, решетки • ел 1655567 2 устанавливают кз эти упоры 10 и крепят к торцовой стенке 3 с помощью болтов 5 и клиньев 6. Собранные таким образом элеваторы 1 и решетки 2 образуют периферический пояс. При этом элеваторы имеют жесткую фиксацию по отношению к барабану 7, а жесткая фиксация решеток 2 по отношению к элеваторам 1 достигается с помощью упоров 10. Разгрузочное устройство работает сле- 10 дующим образом Измельченный материал через отверстия в решетке 2 поступает в элеватор 1, из которого при вращении мельницы выдается за пределы мельницы. Статические и ди- 15 намические нагрузки, действующие на решетки 2 в радиальном направлении, с помощью упоров 10 передаются на элеваторы 1 и далее на барабан 7 мельницы. Таким образом, установка решеток раз- 20 грузочного устройства на элеваторы периферического пояса при помощи фиксаторов радиального положения, которые выполнены в виде упоров, позволяет не только суще25 6 5 ствен^о снизить металлоемкость предложенного устройства, но и существенно снизить затраты на изготовление радиальных фиксаторов и монтаж этого устройства. Формула изобретения 1 Разгрузочное устройство барабанной мельницы, включающее набор элеваторов и разгрузочных решеток, образующих один или несколько концентрично расположенных поясов, и фиксаторы радиального положения решеток, причем элеваторы периферического пояса оперты на барабан, о т л и ч а ю щ е е с я тем, что, с целью снижения металлоемкости при уменьшении затрат на изготовление и монтаж, решетки оперты на элеваторы периферического пояса при помощи фиксаторов, выполненных в виде упоров 2. Устройство п о п 1 , о т л и ч а ю щ е е с я тем, что упоры выполнены на нерабочей стороне решеток 3. Устройство поп 1 , о т л и ч а ю щ е е с я тем, что упоры выполнены на элеваторах периферического пояса. 1655567 Б~Б Фиг.У Редактор В.Трубченко Составитель А.Дубровин Техред М.Моргентал Корректор И.Мускз Заказ 2302 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР . 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
