Генератор пневматичних імпульсів

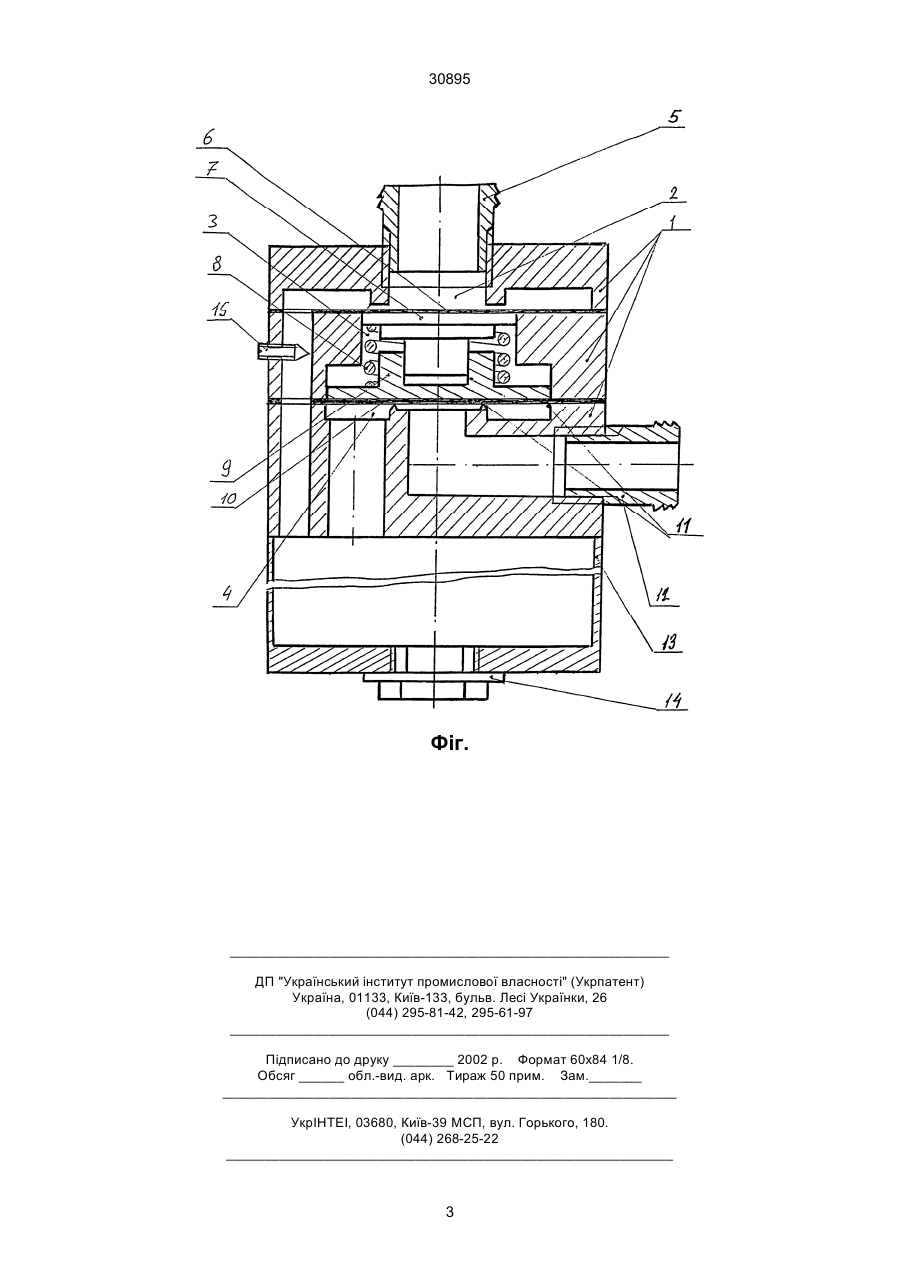

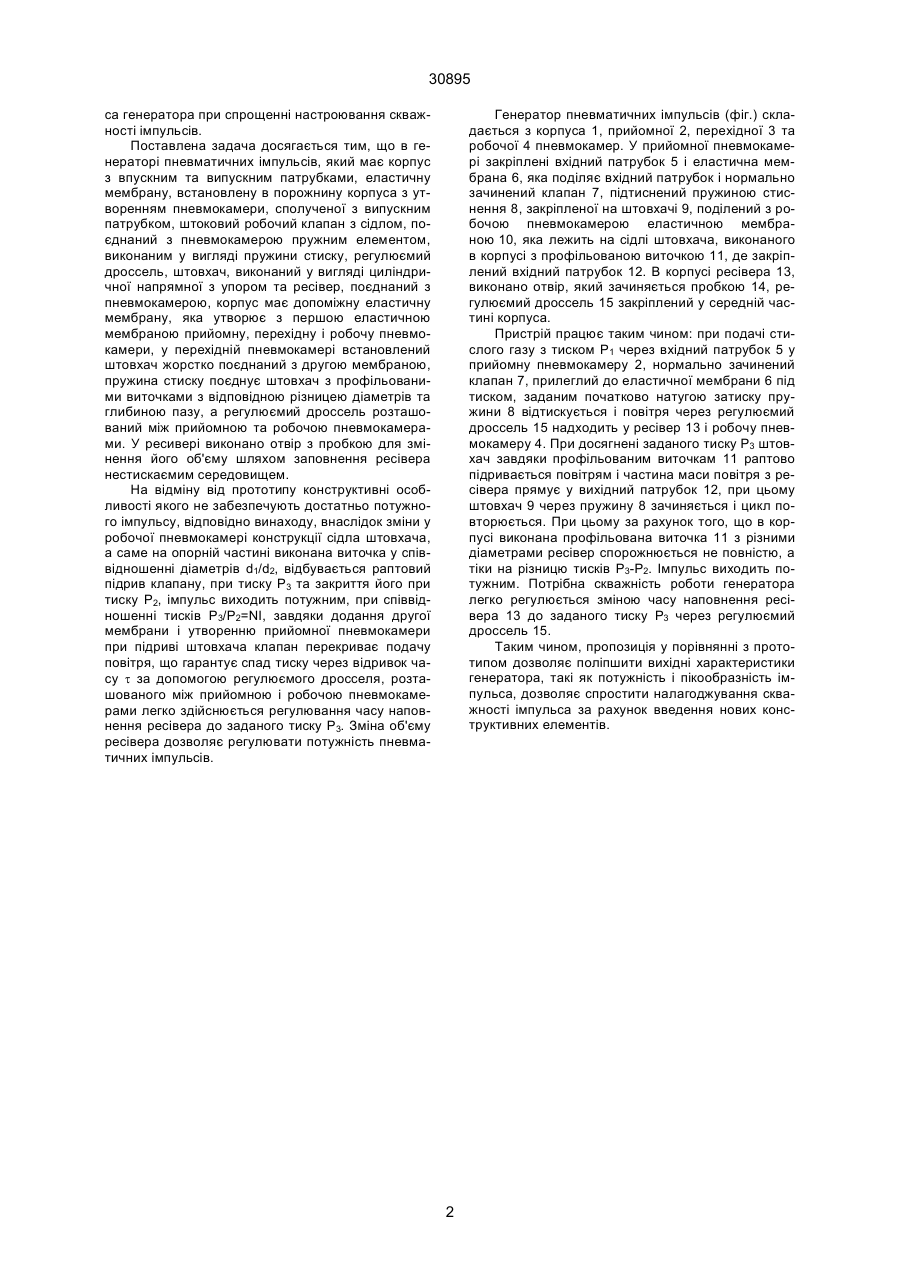

1. Генератор пневматичних імпульсів, який містить в собі корпус з впускним і випускним патрубками, еластичну мембрану, встановлену в порожнину корпуса з утворенням пневмокамери, штоковий робочий клапан з сідлом, поєднаний з пневмокамерою пружним елементом, виконаним у вигляді пружини стиску, регулюємий дроссель, штовхач, виконаний у вигляді циліндричної напрямної з упо 30895 са генератора при спрощенні настроювання скважності імпульсів. Поставлена задача досягається тим, що в генераторі пневматичних імпульсів, який має корпус з впускним та випускним патрубками, еластичну мембрану, встановлену в порожнину корпуса з утворенням пневмокамери, сполученої з випускним патрубком, штоковий робочий клапан з сідлом, поєднаний з пневмокамерою пружним елементом, виконаним у вигляді пружини стиску, регулюємий дроссель, штовхач, виконаний у вигляді циліндричної напрямної з упором та ресівер, поєднаний з пневмокамерою, корпус має допоміжну еластичну мембрану, яка утворює з першою еластичною мембраною прийомну, перехідну і робочу пневмокамери, у перехідній пневмокамері встановлений штовхач жорстко поєднаний з другою мембраною, пружина стиску поєднує штовхач з профільованими виточками з відповідною різницею діаметрів та глибиною пазу, а регулюємий дроссель розташований між прийомною та робочою пневмокамерами. У ресивері виконано отвір з пробкою для змінення його об'єму шляхом заповнення ресівера нестискаємим середовищем. На відміну від прототипу конструктивні особливості якого не забезпечують достатньо потужного імпульсу, відповідно винаходу, внаслідок зміни у робочої пневмокамері конструкції сідла штовхача, а саме на опорній частині виконана виточка у співвідношенні діаметрів d1/d2, відбувається раптовий підрив клапану, при тиску Р3 та закриття його при тиску Р2, імпульс виходить потужним, при співвідношенні тисків Р3/Р2=NІ, завдяки додання другої мембрани і утворенню прийомної пневмокамери при підриві штовхача клапан перекриває подачу повітря, що гарантує спад тиску через відривок часу t за допомогою регулюємого дросселя, розташованого між прийомною і робочою пневмокамерами легко здійснюється регулювання часу наповнення ресівера до заданого тиску Р3. Зміна об'єму ресівера дозволяє регулювати потужність пневматичних імпульсів. Генератор пневматичних імпульсів (фіг.) складається з корпуса 1, прийомної 2, перехідної 3 та робочої 4 пневмокамер. У прийомної пневмокамері закріплені вхідний патрубок 5 і еластична мембрана 6, яка поділяє вхідний патрубок і нормально зачинений клапан 7, підтиснений пружиною стиснення 8, закріпленої на штовхачі 9, поділений з робочою пневмокамерою еластичною мембраною 10, яка лежить на сідлі штовхача, виконаного в корпусі з профільованою виточкою 11, де закріплений вхідний патрубок 12. В корпусі ресівера 13, виконано отвір, який зачиняється пробкою 14, регулюємий дроссель 15 закріплений у середній частині корпуса. Пристрій працює таким чином: при подачі стислого газу з тиском Р1 через вхідний патрубок 5 у прийомну пневмокамеру 2, нормально зачинений клапан 7, прилеглий до еластичної мембрани 6 під тиском, заданим початково натугою затиску пружини 8 відтискується і повітря через регулюємий дроссель 15 надходить у ресівер 13 і робочу пневмокамеру 4. При досягнені заданого тиску Р3 штовхач завдяки профільованим виточкам 11 раптово підривається повітрям і частина маси повітря з ресівера прямує у вихідний патрубок 12, при цьому штовхач 9 через пружину 8 зачиняється і цикл повторюється. При цьому за рахунок того, що в корпусі виконана профільована виточка 11 з різними діаметрами ресівер спорожнюється не повністю, а тіки на різницю тисків Р3-Р2. Імпульс виходить потужним. Потрібна скважність роботи генератора легко регулюється зміною часу наповнення ресівера 13 до заданого тиску P3 через регулюємий дроссель 15. Таким чином, пропозиція у порівнянні з прототипом дозволяє поліпшити вихідні характеристики генератора, такі як потужність і пікообразність імпульса, дозволяє спростити налагоджування скважності імпульса за рахунок введення нових конструктивних елементів. 2 30895 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
