Пристрій для двоступінчастого цементування обсадних колон

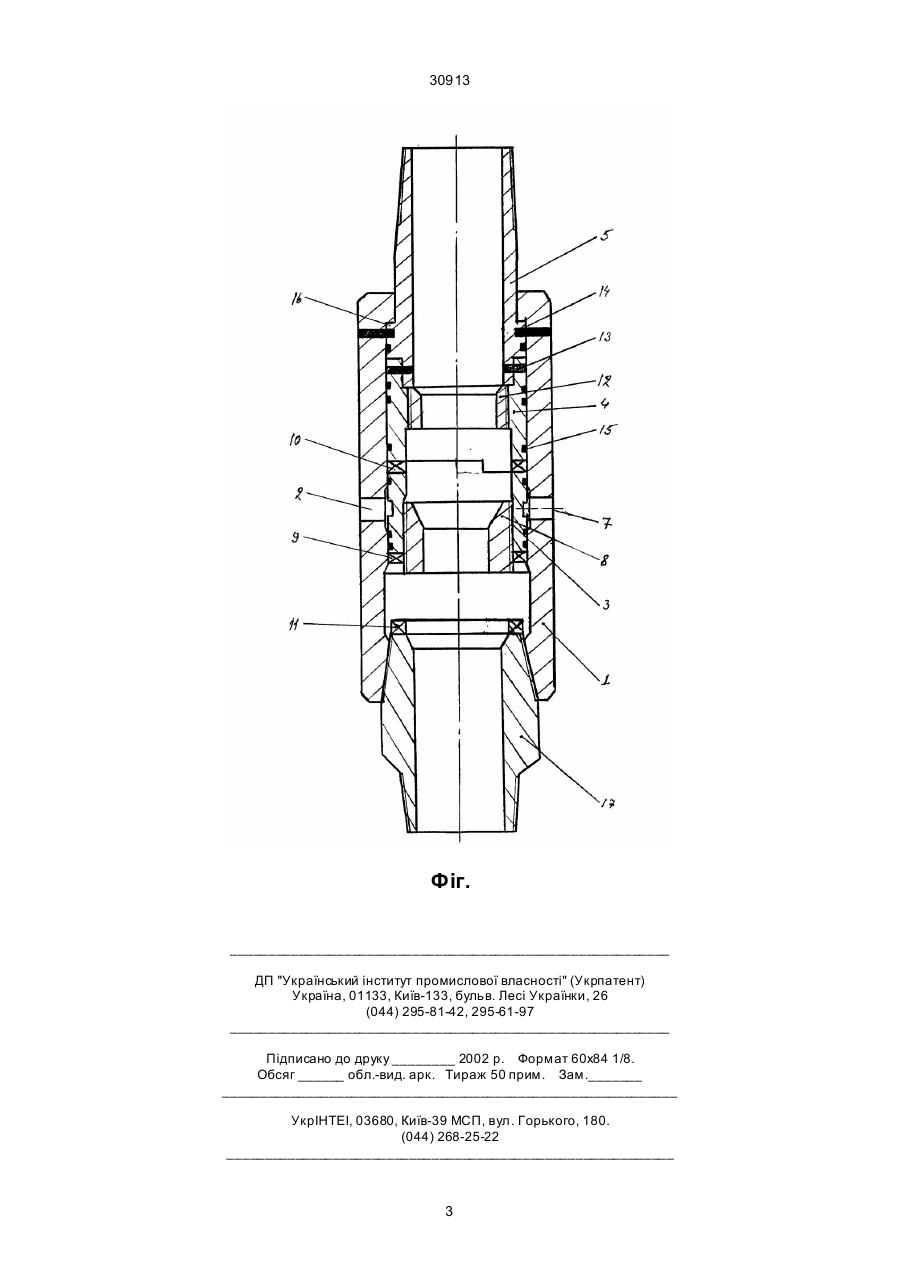

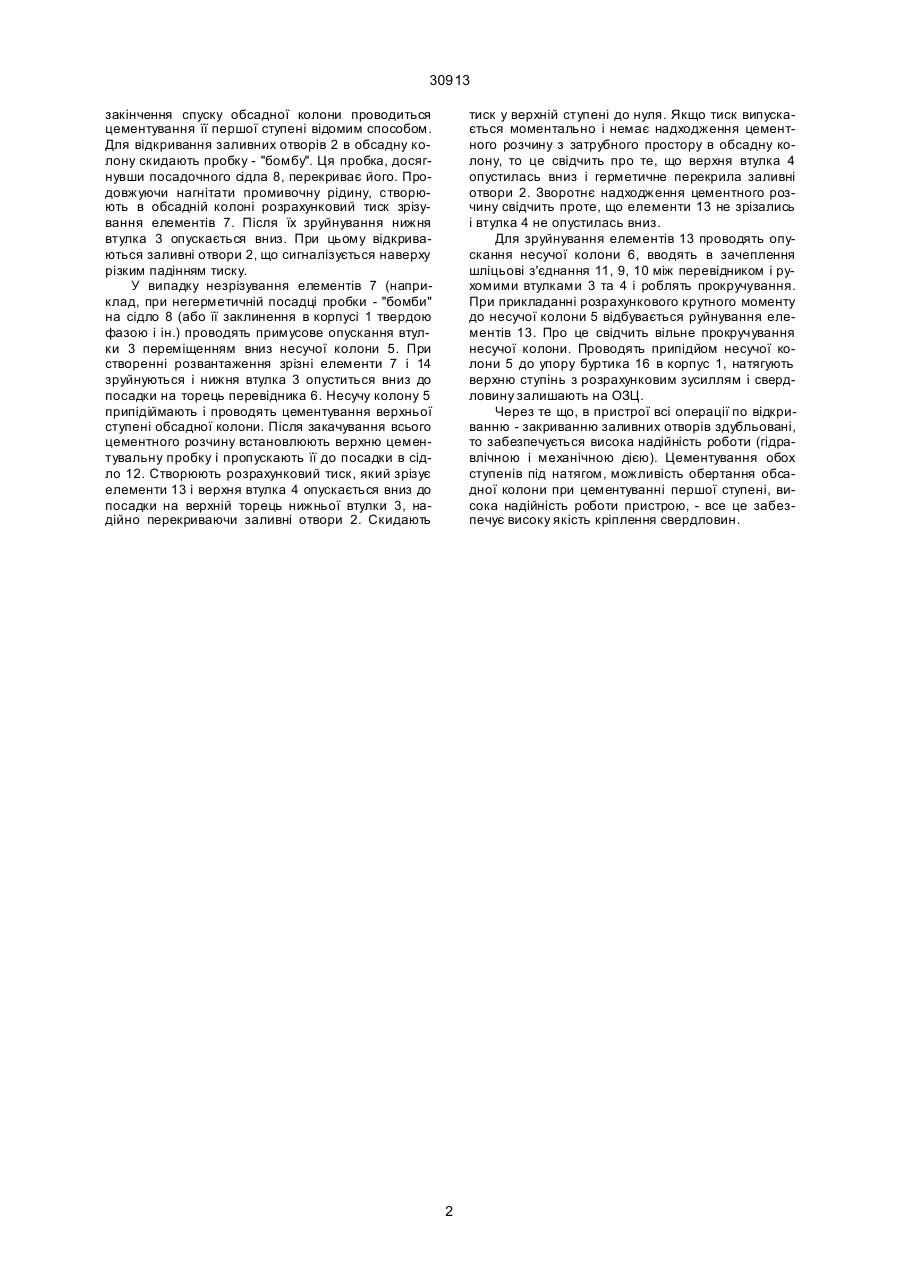

Пристрій для двоступінчастого цементування обсадних колон, що вміщує корпус з заливними отворами, верхню і нижню рухомі втулки, остання з яких перекриває заливні отвори, несучу колону, перевідник і цементувальні пробки, відмінний тим, що нижня втулка споряджена посадочним сідлом під цементувальну пробку і шліцами на її торцевих частинах, відповідно прилягаючими до торцевих шліців низу верхньої рухомої втулки і верхнього кінця перевідника. (19) (21) 98063183 (22) 18.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Куртов Веніамін Дмитрович, Глушаков Адольф Якович, Волошінівський Богдан Онуфрійович (73) Куртов Веніамін Дмитрович 30913 закінчення спуску обсадної колони проводиться цементування її першої ступені відомим способом. Для відкривання заливних отворів 2 в обсадну колону скидають пробку - "бомбу". Ця пробка, досягнувши посадочного сідла 8, перекриває його. Продовжуючи нагнітати промивочну рідину, створюють в обсадній колоні розрахунковий тиск зрізування елементів 7. Після їх зруйнування нижня втулка 3 опускається вниз. При цьому відкриваються заливні отвори 2, що сигналізується наверху різким падінням тиску. У випадку незрізування елементів 7 (наприклад, при негерметичній посадці пробки - "бомби" на сідло 8 (або її заклинення в корпусі 1 твердою фазою і ін.) проводять примусове опускання втулки 3 переміщенням вниз несучої колони 5. При створенні розвантаження зрізні елементи 7 і 14 зруйнуються і нижня втулка 3 опуститься вниз до посадки на торець перевідника 6. Несучу колону 5 припідіймають і проводять цементування верхньої ступені обсадної колони. Після закачування всього цементного розчину встановлюють верхню цементувальну пробку і пропускають її до посадки в сідло 12. Створюють розрахунковий тиск, який зрізує елементи 13 і верхня втулка 4 опускається вниз до посадки на верхній торець нижньої втулки 3, надійно перекриваючи заливні отвори 2. Скидають тиск у верхній ступені до нуля. Якщо тиск випускається моментально і немає надходження цементного розчину з затрубного простору в обсадну колону, то це свідчить про те, що верхня втулка 4 опустилась вниз і герметичне перекрила заливні отвори 2. Зворотнє надходження цементного розчину свідчить проте, що елементи 13 не зрізались і втулка 4 не опустилась вниз. Для зруйнування елементів 13 проводять опускання несучої колони 6, вводять в зачеплення шліцьові з'єднання 11, 9, 10 між перевідником і рухомими втулками 3 та 4 і роблять прокручування. При прикладанні розрахункового крутного моменту до несучої колони 5 відбувається руйнування елементів 13. Про це свідчить вільне прокручування несучої колони. Проводять припідйом несучої колони 5 до упору буртика 16 в корпус 1, натягують верхню ступінь з розрахунковим зусиллям і свердловину залишають на ОЗЦ. Через те що, в пристрої всі операції по відкриванню - закриванню заливних отворів здубльовані, то забезпечується висока надійність роботи (гідравлічною і механічною дією). Цементування обох ступенів під натягом, можливість обертання обсадної колони при цементуванні першої ступені, висока надійність роботи пристрою, - все це забезпечує високу якість кріплення свердловин. 2 30913 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
