Кутомірна сітка панорам самохідної, причіпної та реактивної артилерії

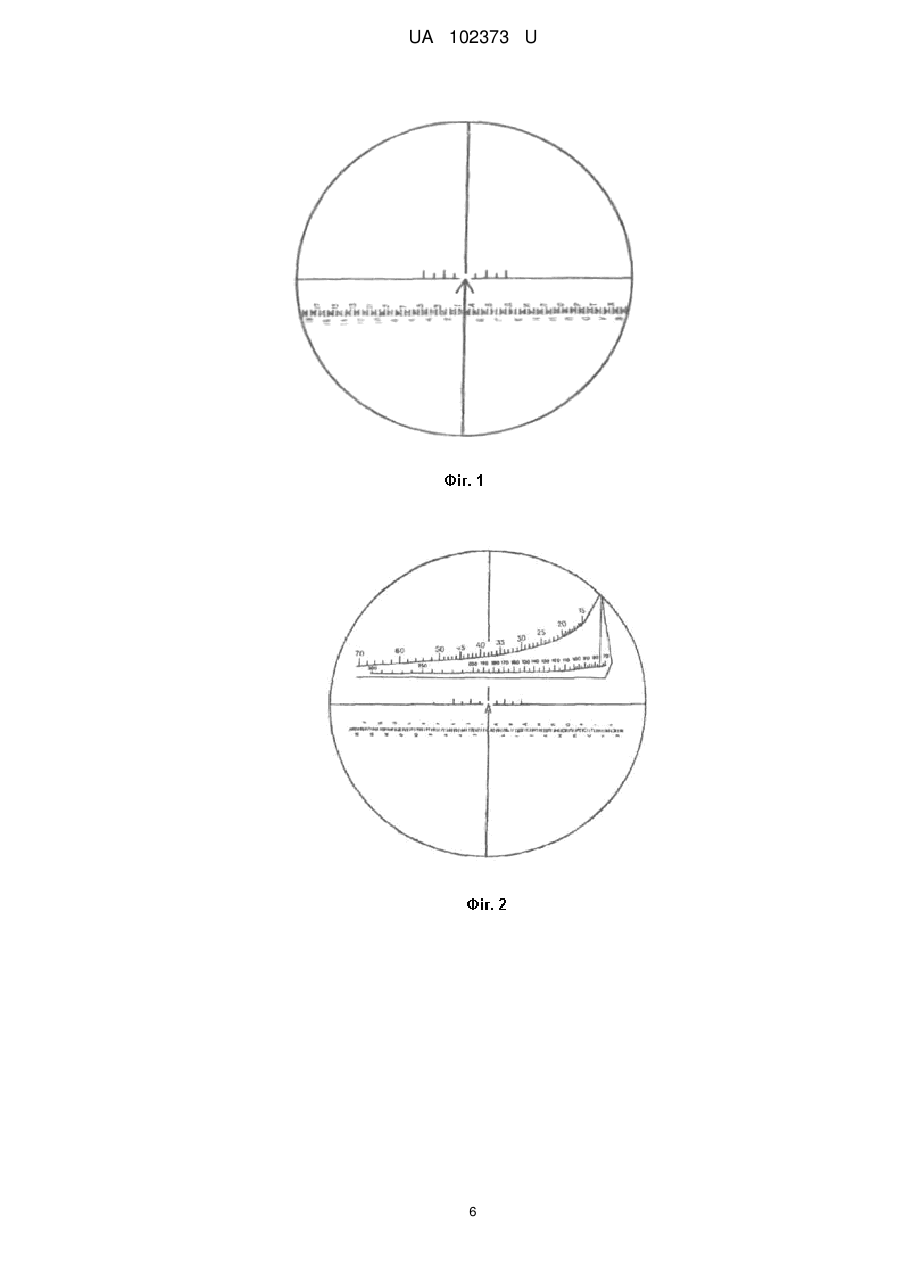

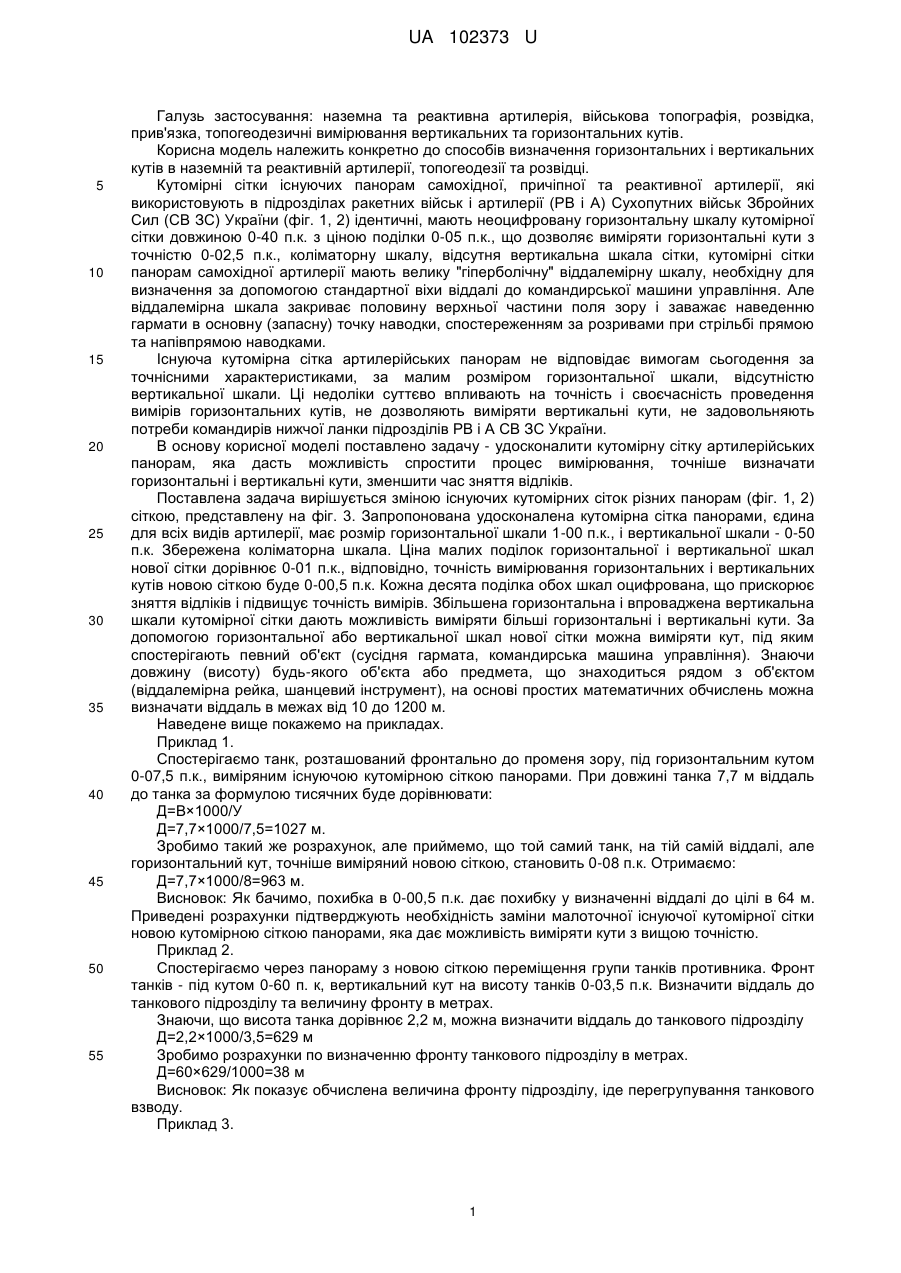

Реферат: Кутомірна сітка панорам самохідної, причіпної та реактивної артилерії містить коліматорну шкалу та коротку неоцифровану горизонтальну шкалу довжиною 0-40 п.к. з ціною поділок 0-05 п.к.. В новій кутомірній сітці змінено розмір і ціну поділок горизонтальної кутомірної шкали, додано вертикальну кутомірну шкалу, довжина горизонтальної шкали становить 1-00 п.к., а вертикальної - 0-50 п.к, ціна малих поділок шкал дорівнює 0-01 п.к., оцифрована кожна десята поділка кутомірних шкал. UA 102373 U (54) КУТОМІРНА СІТКА ПАНОРАМ САМОХІДНОЇ, ПРИЧІПНОЇ ТА РЕАКТИВНОЇ АРТИЛЕРІЇ UA 102373 U UA 102373 U 5 10 15 20 25 30 35 40 45 50 55 Галузь застосування: наземна та реактивна артилерія, військова топографія, розвідка, прив'язка, топогеодезичні вимірювання вертикальних та горизонтальних кутів. Корисна модель належить конкретно до способів визначення горизонтальних і вертикальних кутів в наземній та реактивній артилерії, топогеодезії та розвідці. Кутомірні сітки існуючих панорам самохідної, причіпної та реактивної артилерії, які використовують в підрозділах ракетних військ і артилерії (РВ і А) Сухопутних військ Збройних Сил (СВ ЗС) України (фіг. 1, 2) ідентичні, мають неоцифровану горизонтальну шкалу кутомірної сітки довжиною 0-40 п.к. з ціною поділки 0-05 п.к., що дозволяє виміряти горизонтальні кути з точністю 0-02,5 п.к., коліматорну шкалу, відсутня вертикальна шкала сітки, кутомірні сітки панорам самохідної артилерії мають велику "гіперболічну" віддалемірну шкалу, необхідну для визначення за допомогою стандартної віхи віддалі до командирської машини управління. Але віддалемірна шкала закриває половину верхньої частини поля зору і заважає наведенню гармати в основну (запасну) точку наводки, спостереженням за розривами при стрільбі прямою та напівпрямою наводками. Існуюча кутомірна сітка артилерійських панорам не відповідає вимогам сьогодення за точнісними характеристиками, за малим розміром горизонтальної шкали, відсутністю вертикальної шкали. Ці недоліки суттєво впливають на точність і своєчасність проведення вимірів горизонтальних кутів, не дозволяють виміряти вертикальні кути, не задовольняють потреби командирів нижчої ланки підрозділів РВ і А СВ ЗС України. В основу корисної моделі поставлено задачу - удосконалити кутомірну сітку артилерійських панорам, яка дасть можливість спростити процес вимірювання, точніше визначати горизонтальні і вертикальні кути, зменшити час зняття відліків. Поставлена задача вирішується зміною існуючих кутомірних сіток різних панорам (фіг. 1, 2) сіткою, представлену на фіг. 3. Запропонована удосконалена кутомірна сітка панорами, єдина для всіх видів артилерії, має розмір горизонтальної шкали 1-00 п.к., і вертикальної шкали - 0-50 п.к. Збережена коліматорна шкала. Ціна малих поділок горизонтальної і вертикальної шкал нової сітки дорівнює 0-01 п.к., відповідно, точність вимірювання горизонтальних і вертикальних кутів новою сіткою буде 0-00,5 п.к. Кожна десята поділка обох шкал оцифрована, що прискорює зняття відліків і підвищує точність вимірів. Збільшена горизонтальна і впроваджена вертикальна шкали кутомірної сітки дають можливість виміряти більші горизонтальні і вертикальні кути. За допомогою горизонтальної або вертикальної шкал нової сітки можна виміряти кут, під яким спостерігають певний об'єкт (сусідня гармата, командирська машина управління). Знаючи довжину (висоту) будь-якого об'єкта або предмета, що знаходиться рядом з об'єктом (віддалемірна рейка, шанцевий інструмент), на основі простих математичних обчислень можна визначати віддаль в межах від 10 до 1200 м. Наведене вище покажемо на прикладах. Приклад 1. Спостерігаємо танк, розташований фронтально до променя зору, під горизонтальним кутом 0-07,5 п.к., виміряним існуючою кутомірною сіткою панорами. При довжині танка 7,7 м віддаль до танка за формулою тисячних буде дорівнювати: Д=В×1000/У Д=7,7×1000/7,5=1027 м. Зробимо такий же розрахунок, але приймемо, що той самий танк, на тій самій віддалі, але горизонтальний кут, точніше виміряний новою сіткою, становить 0-08 п.к. Отримаємо: Д=7,7×1000/8=963 м. Висновок: Як бачимо, похибка в 0-00,5 п.к. дає похибку у визначенні віддалі до цілі в 64 м. Приведені розрахунки підтверджують необхідність заміни малоточної існуючої кутомірної сітки новою кутомірною сіткою панорами, яка дає можливість виміряти кути з вищою точністю. Приклад 2. Спостерігаємо через панораму з новою сіткою переміщення групи танків противника. Фронт танків - під кутом 0-60 п. к, вертикальний кут на висоту танків 0-03,5 п.к. Визначити віддаль до танкового підрозділу та величину фронту в метрах. Знаючи, що висота танка дорівнює 2,2 м, можна визначити віддаль до танкового підрозділу Д=2,2×1000/3,5=629 м Зробимо розрахунки по визначенню фронту танкового підрозділу в метрах. Д=60×629/1000=38 м Висновок: Як показує обчислена величина фронту підрозділу, іде перегрупування танкового взводу. Приклад 3. 1 UA 102373 U 5 10 15 20 25 30 35 Визначити новою кутомірною сіткою панорами вертикальний кут, виміряючи його за висотою особового складу, танка та бронетранспортера. За допомогою простих математичних обчислень розрахувати віддаль до них. Порівняти точнісні характеристики існуючої кутомірної сітки та запропонованої нової кутомірної сітки панорам. Аналіз математичних обчислень, приведених в табл. 1, показує, що нова кутомірна сітка у порівнянні з існуючою дасть можливість точніше вимірювати горизонтальні та вертикальні кути, при цьому середні значення обчислених віддалей до особового складу при його середньому зрості 1,7 м, в інтервалі виміряних кутів 0-01,5-0-02,5 будуть визначені точніше на 189 м, в інтервалі 0-03-0-05 - на 52 м, в інтервалі 0-05,5-0-07,5 - на 19 м, в інтервалі 0-08-0-10 - на 10 м, в інтервалі 0-10,5-0-12,5 - на 6 м, в інтервалі 0-13-0-15 - на 4 м, в інтервалі 0-15,5-0-17 - на 3 м, в інтервалі 0-17,5-0-20 - на 2 м. Аналіз математичних обчислень, приведених в табл. 2, показує, що нова кутомірна сітка у порівнянні з існуючою дасть можливість точніше вимірювати горизонтальні та вертикальні кути, при цьому середні значення обчислених віддалей до танка при його висоті 2,2 м в інтервалі виміряних кутів 0-02-0-02,5 будуть визначені точніше на 182 м, в інтервалі 0-03-0-05 - на 66 м, в інтервалі 0-05,5-0-07,5 - на 25 м, в інтервалі 0-08-0-10 - на 13 м, в інтервалі 0-10,5-0-12,5 - на 8 м, в інтервалі 0-13-0-15 - на 6 м. Аналіз математичних обчислень, приведених в табл. 3, показує, що нова кутомірна сітка у порівнянні з існуючою дасть можливість точніше вимірювати горизонтальні та вертикальні кути, при цьому середні значення обчислених віддалей до бронетранспортера при його висоті 2,86 м в інтервалі виміряних кутів 0-02-0-02,5 будуть визначені точніше на 238 м, в інтервалі 0-03-0-05 на 86 м, в інтервалі 0-05,5-0-07,5 - на 32 м, в інтервалі 0-08-0-10 - на 17 м, в інтервалі 0-10,5-012,5 - на 10 м, в інтервалі 0-13-0-15 - на 7 м. Висновок: Запропонована нова кутомірна сітка підвищить технічні можливості панорам і дозволить: - навіднику точніше вимірювати горизонтальні і вертикальні кути за допомогою вертикальної та горизонтальної шкал сіток панорам. При цьому величина горизонтальної шкали збільшена, введена вертикальна шкала. Підпис поділок та їх оцифровка через 0-01 п.к. прискорить визначення кутів та збільшить точність вимірів у 5 разів у порівнянні з існуючою (точність існуючої кутомірної сітки 0-02,5 п.к., запропонованої - 0-00,5 п.к.); - зменшити час зняття відліків при пристрілці цілей, в той же час збільшити ефективність ураження цілей та ефективність коректування вогню артилерії; - вимірювати максимальні та мінімальні вертикальні кути з точністю, вказаною вище, на об'єкти висотою (0,5…2,5 м) та за допомогою простих математичних обчислень визначати віддалі в межах 10…1200 м, особливо це важливо при прив'язці елементів бойового порядку підрозділів наземної та реактивної артилерії, якщо до контурної точки немає можливості підійти (під'їхати), тому що тактико-технічні характеристики оптичних та оптико-електронних приладів передбачають вимірювання віддалі, починаючи від 50…100 м. 2 UA 102373 U Таблиця 1 Визначення віддалі за відомою висотою об'єкта. Нова шкала - поділки з ціною 0-01 п.к. (Висота людини. Середній зріст=1,7 м.) N з/п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 Верт. кут спостереження 0-01,5 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-0955 0-10,0 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14.5 0-15,0 0-15,5 0-16,0 0-16,5 0-17,0 0-17,5 0-18,0 0-18,5 0-19,0 0-19,5 Віддаль Різниця 1133 850 680 567 485 425 378 340 309 283 262 243 227 213 200 189 178 170 162 155 148 141 136 13! 126 121 117 113 110 106 103 100 97 94 92 89 87 283 170 113 82 60 47 38 31 26 21 19 16 14 13 11 11 8 8 7 7 7 5 5 5 5 4 4 3 4 3 3 3 3 2 3 2 2 3 Середня помилка в інтервалі 0-01,5-0-02,5 0-00,5 п.к. ~ 189 м 0-03-0-05 0-00,5 п.к. ~ 52 м 0-05,5-0-07,5 0-00,5 п.к. ~ 19м 0-08-0-10 п.к. 0-00,5 п.к. ~ 10 м 0-10,5-0-12,5 0-00,5 п.к. ~ 6 м 0-13-0-15 0-00,5 п.к. ~ 4 м 0-15,5-0-17,5 0-00,5 п.к. ~ 3 м 0-17,5-0-20 0-00,5 п.к. ~ 2 м UA 102373 U Таблиця 2 Визначення віддалі за відомою висотою об'єкта. Нова шкала - поділки з ціною 0-01 п.к. (Висота танка Т-64=2,2 м) N з/п Кут Віддаль Різниця віддалей 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 1095 876 730 626 548 487 438 398 365 337 313 292 274 258 243 231 219 209 199 190 182 175 168 162 156 151 146 219 146 104 78 61 49 40 33 28 24 21 18 16 15 12 12 10 10 9 8 7 7 6 6 5 5 4 Середня помилка в інтервалі 0-02-0-02,5 0-00,5 п.к. ~ 182 м 0-03-0-05 0-00,5 п.к. ~ 66 м 0-05,5-0-07,5 0-00,5 п.к. ~ 25 м 0-08-0-10 0-00,5 п.к. ~ 13м 0-10,5-0-12,5 0-00,5 п.к. ~ 8 м 0-13-0-15 0-00,5 п.к. ~ 6 м UA 102373 U Таблиця 3 Визначення віддалі за відомою висотою об'єкта. Нова шкала - поділки з ціною 0-01 п.к. (Висота БТР - 2,86) N 3/п Кут Віддаль, м Різниця віддалей 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 0-02,0 0-02,5 0-03,0 0-03,5 0-04,0 0-04,5 0-05,0 0-05,5 0-06,0 0-06,5 0-07,0 0-07,5 0-08,0 0-08,5 0-09,0 0-09,5 0-10,0 0-10,5 0-11,0 0-11,5 0-12,0 0-12,5 0-13,0 0-13,5 0-14,0 0-14,5 0-15,0 1430 1144 953 817 715 636 572 520 477 440 409 381 358 336 317 301 286 272 260 249 238 229 220 212 204 197 191 286 191 136 102 79 64 52 43 37 31 28 23 22 19 16 15 14 12 11 11 9 9 8 8 7 6 Середня помилка в інтервалі 0-02-0-02,5 0-00,5 п.к. ~ 238 м 0-03-0-05 0-00,5 п.к. ~ 86 м 0-05,5-0-07,5 0-00,5 п.к. ~ 32 м 0-08-0-10 0-00,5 п.к. ~ 17 м 0-10,5-0-12,5 0-00,5 п.к. ~ 10 м 0-10,5-0-12,5 0-00,5 п.к. ~ 7 м ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Кутомірна сітка панорам самохідної, причіпної та реактивної артилерії, яка містить коліматорну шкалу та коротку неоцифровану горизонтальну шкалу довжиною 0-40 п.к. з ціною поділок 0-05 п.к., яка відрізняється тим, що в новій кутомірній сітці змінено розмір і ціну поділок горизонтальної кутомірної шкали, додано вертикальну кутомірну шкалу, довжина горизонтальної шкали становить 1-00 п.к., а вертикальної - 0-50 п.к, ціна малих поділок шкал дорівнює 0-01 п.к., оцифрована кожна десята поділка кутомірних шкал. 5 UA 102373 U 6 UA 102373 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
