Аркушепідбиральна машина роторного типу

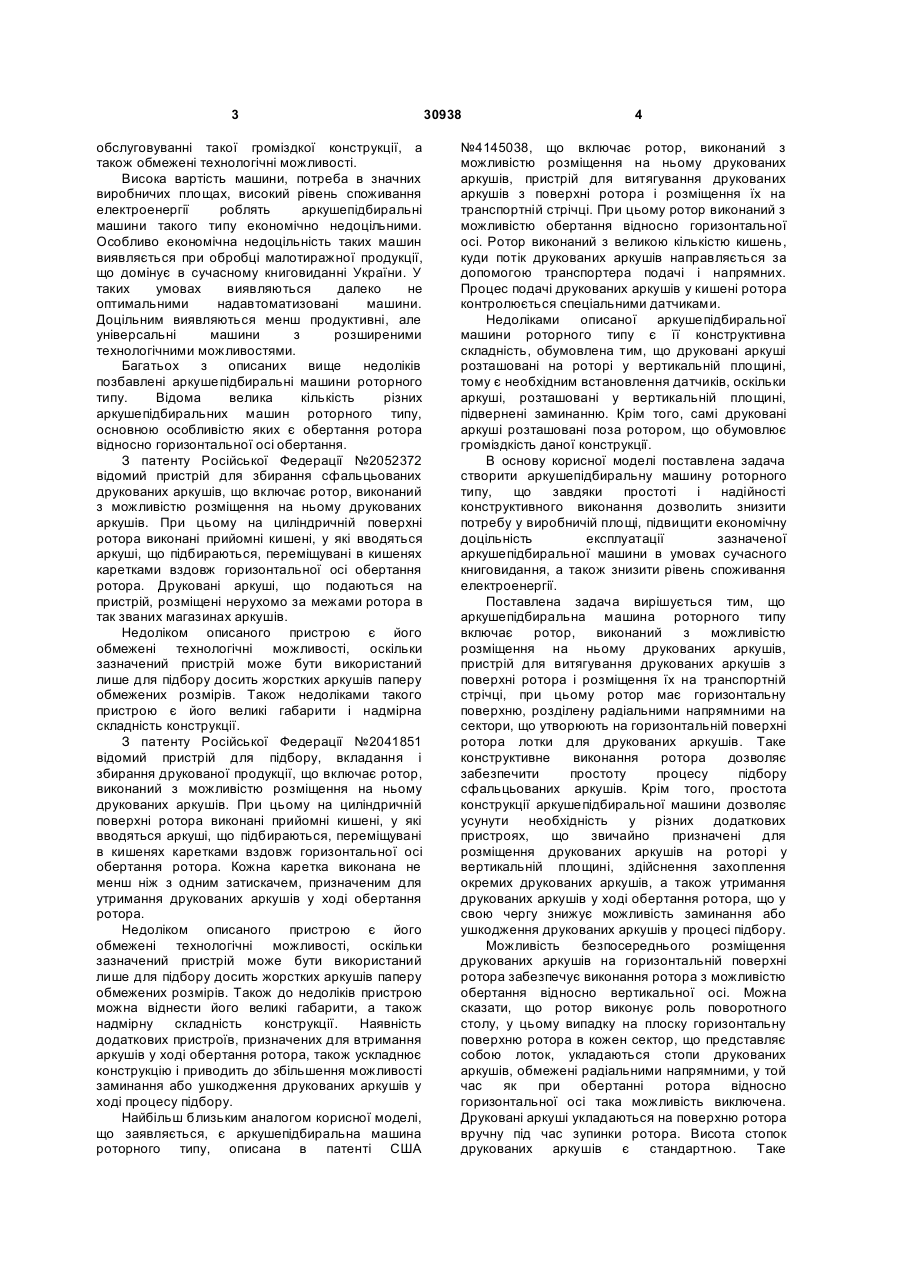

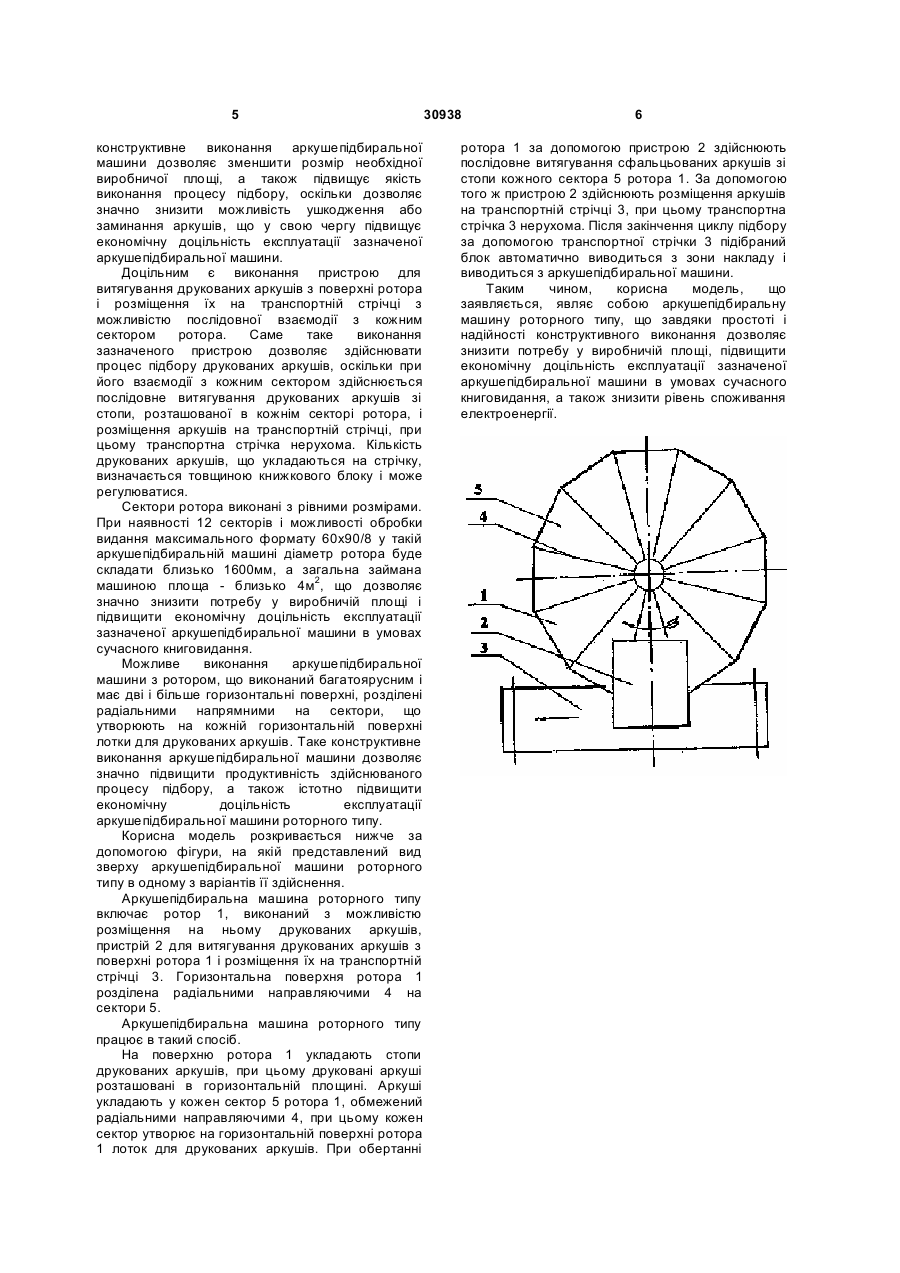

1. Аркушепідбиральна машина роторного типу, що містить ротор, який має горизонтальну поверхню, розділену радіальними напрямними на сектори, що утворюють на горизонтальній поверхні ротора лотки для друкованих аркушів, пристрій для витягування друкованих аркушів з поверхні ротора, яка відрізняється тим, що містить 3 обслуговуванні такої громіздкої конструкції, а також обмежені технологічні можливості. Висока вартість машини, потреба в значних виробничих площах, високий рівень споживання електроенергії роблять аркушепідбиральні машини такого типу економічно недоцільними. Особливо економічна недоцільність таких машин виявляється при обробці малотиражної продукції, що домінує в сучасному книговиданні України. У таких умовах виявляються далеко не оптимальними надавтоматизовані машини. Доцільним виявляються менш продуктивні, але універсальні машини з розширеними технологічними можливостями. Багатьох з описаних вище недоліків позбавлені аркушепідбиральні машини роторного типу. Відома велика кількість різних аркушепідбиральних машин роторного типу, основною особливістю яких є обертання ротора відносно горизонтальної осі обертання. З патенту Російської Федерації №2052372 відомий пристрій для збирання сфальцьованих друкованих аркушів, що включає ротор, виконаний з можливістю розміщення на ньому друкованих аркушів. При цьому на циліндричній поверхні ротора виконані прийомні кишені, у які вводяться аркуші, що підбираються, переміщувані в кишенях каретками вздовж горизонтальної осі обертання ротора. Друковані аркуші, що подаються на пристрій, розміщені нерухомо за межами ротора в так званих магазинах аркушів. Недоліком описаного пристрою є його обмежені технологічні можливості, оскільки зазначений пристрій може бути використаний лише для підбору досить жорстких аркушів паперу обмежених розмірів. Також недоліками такого пристрою є його великі габарити і надмірна складність конструкції. З патенту Російської Федерації №2041851 відомий пристрій для підбору, вкладання і збирання друкованої продукції, що включає ротор, виконаний з можливістю розміщення на ньому друкованих аркушів. При цьому на циліндричній поверхні ротора виконані прийомні кишені, у які вводяться аркуші, що підбираються, переміщувані в кишенях каретками вздовж горизонтальної осі обертання ротора. Кожна каретка виконана не менш ніж з одним затискачем, призначеним для утримання друкованих аркушів у ході обертання ротора. Недоліком описаного пристрою є його обмежені технологічні можливості, оскільки зазначений пристрій може бути використаний лише для підбору досить жорстких аркушів паперу обмежених розмірів. Також до недоліків пристрою можна віднести його великі габарити, а також надмірну складність конструкції. Наявність додаткових пристроїв, призначених для втримання аркушів у ході обертання ротора, також ускладнює конструкцію і приводить до збільшення можливості заминання або ушкодження друкованих аркушів у ході процесу підбору. Найбільш близьким аналогом корисної моделі, що заявляється, є аркушепідбиральна машина роторного типу, описана в патенті США 30938 4 №4145038, що включає ротор, виконаний з можливістю розміщення на ньому друкованих аркушів, пристрій для витягування друкованих аркушів з поверхні ротора і розміщення їх на транспортній стрічці. При цьому ротор виконаний з можливістю обертання відносно горизонтальної осі. Ротор виконаний з великою кількістю кишень, куди потік друкованих аркушів направляється за допомогою транспортера подачі і напрямних. Процес подачі друкованих аркушів у кишені ротора контролюється спеціальними датчиками. Недоліками описаної аркушепідбиральної машини роторного типу є її конструктивна складність, обумовлена тим, що друковані аркуші розташовані на роторі у вертикальній площині, тому є необхідним встановлення датчиків, оскільки аркуші, розташовані у вертикальній площині, підвернені заминанню. Крім того, самі друковані аркуші розташовані поза ротором, що обумовлює громіздкість даної конструкції. В основу корисної моделі поставлена задача створити аркушепідбиральну машину роторного типу, що завдяки простоті і надійності конструктивного виконання дозволить знизити потребу у виробничій площі, підвищити економічну доцільність експлуатації зазначеної аркушепідбиральної машини в умовах сучасного книговидання, а також знизити рівень споживання електроенергії. Поставлена задача вирішується тим, що аркушепідбиральна машина роторного типу включає ротор, виконаний з можливістю розміщення на ньому друкованих аркушів, пристрій для витягування друкованих аркушів з поверхні ротора і розміщення їх на транспортній стрічці, при цьому ротор має горизонтальну поверхню, розділену радіальними напрямними на сектори, що утворюють на горизонтальній поверхні ротора лотки для друкованих аркушів. Таке конструктивне виконання ротора дозволяє забезпечити простоту процесу підбору сфальцьованих аркушів. Крім того, простота конструкції аркушепідбиральної машини дозволяє усунути необхідність у різних додаткових пристроях, що звичайно призначені для розміщення друкованих аркушів на роторі у вертикальній площині, здійснення захоплення окремих друкованих аркушів, а також утримання друкованих аркушів у ході обертання ротора, що у свою чергу знижує можливість заминання або ушкодження друкованих аркушів у процесі підбору. Можливість безпосереднього розміщення друкованих аркушів на горизонтальній поверхні ротора забезпечує виконання ротора з можливістю обертання відносно вертикальної осі. Можна сказати, що ротор виконує роль поворотного столу, у цьому випадку на плоску горизонтальну поверхню ротора в кожен сектор, що представляє собою лоток, укладаються стопи друкованих аркушів, обмежені радіальними напрямними, у той час як при обертанні ротора відносно горизонтальної осі така можливість виключена. Друковані аркуші укладаються на поверхню ротора вручну під час зупинки ротора. Висота стопок друкованих аркушів є стандартною. Таке 5 конструктивне виконання аркушепідбиральної машини дозволяє зменшити розмір необхідної виробничої площі, а також підвищує якість виконання процесу підбору, оскільки дозволяє значно знизити можливість ушкодження або заминання аркушів, що у свою чергу підвищує економічну доцільність експлуатації зазначеної аркушепідбиральної машини. Доцільним є виконання пристрою для витягування друкованих аркушів з поверхні ротора і розміщення їх на транспортній стрічці з можливістю послідовної взаємодії з кожним сектором ротора. Саме таке виконання зазначеного пристрою дозволяє здійснювати процес підбору друкованих аркушів, оскільки при його взаємодії з кожним сектором здійснюється послідовне витягування друкованих аркушів зі стопи, розташованої в кожнім секторі ротора, і розміщення аркушів на транспортній стрічці, при цьому транспортна стрічка нерухома. Кількість друкованих аркушів, що укладаються на стрічку, визначається товщиною книжкового блоку і може регулюватися. Сектори ротора виконані з рівними розмірами. При наявності 12 секторів і можливості обробки видання максимального формату 60х90/8 у такій аркушепідбиральній машині діаметр ротора буде складати близько 1600мм, а загальна займана машиною площа - близько 4м2, що дозволяє значно знизити потребу у виробничій площі і підвищити економічну доцільність експлуатації зазначеної аркушепідбиральної машини в умовах сучасного книговидання. Можливе виконання аркушепідбиральної машини з ротором, що виконаний багатоярусним і має дві і більше горизонтальні поверхні, розділені радіальними напрямними на сектори, що утворюють на кожній горизонтальній поверхні лотки для друкованих аркушів. Таке конструктивне виконання аркушепідбиральної машини дозволяє значно підвищити продуктивність здійснюваного процесу підбору, а також істотно підвищити економічну доцільність експлуатації аркушепідбиральної машини роторного типу. Корисна модель розкривається нижче за допомогою фігури, на якій представлений вид зверху аркушепідбиральної машини роторного типу в одному з варіантів її здійснення. Аркушепідбиральна машина роторного типу включає ротор 1, виконаний з можливістю розміщення на ньому друкованих аркушів, пристрій 2 для витягування друкованих аркушів з поверхні ротора 1 і розміщення їх на транспортній стрічці 3. Горизонтальна поверхня ротора 1 розділена радіальними направляючими 4 на сектори 5. Аркушепідбиральна машина роторного типу працює в такий спосіб. На поверхню ротора 1 укладають стопи друкованих аркушів, при цьому друковані аркуші розташовані в горизонтальній площині. Аркуші укладають у кожен сектор 5 ротора 1, обмежений радіальними направляючими 4, при цьому кожен сектор утворює на горизонтальній поверхні ротора 1 лоток для друкованих аркушів. При обертанні 30938 6 ротора 1 за допомогою пристрою 2 здійснюють послідовне витягування сфальцьованих аркушів зі стопи кожного сектора 5 ротора 1. За допомогою того ж пристрою 2 здійснюють розміщення аркушів на транспортній стрічці 3, при цьому транспортна стрічка 3 нерухома. Після закінчення циклу підбору за допомогою транспортної стрічки 3 підібраний блок автоматично виводиться з зони накладу і виводиться з аркушепідбиральної машини. Таким чином, корисна модель, що заявляється, являє собою аркушепідбиральну машину роторного типу, що завдяки простоті і надійності конструктивного виконання дозволяє знизити потребу у виробничій площі, підвищити економічну доцільність експлуатації зазначеної аркушепідбиральної машини в умовах сучасного книговидання, а також знизити рівень споживання електроенергії.
