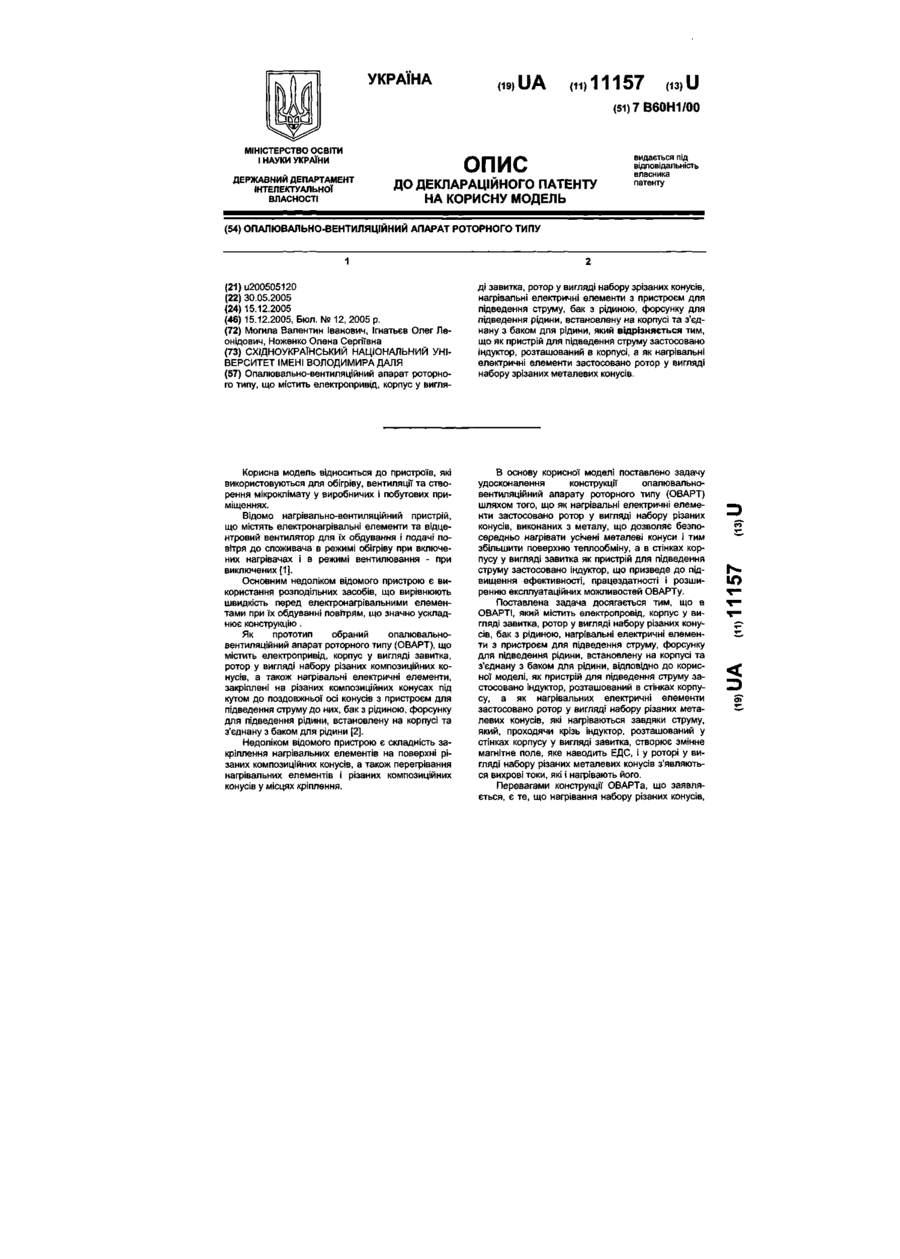

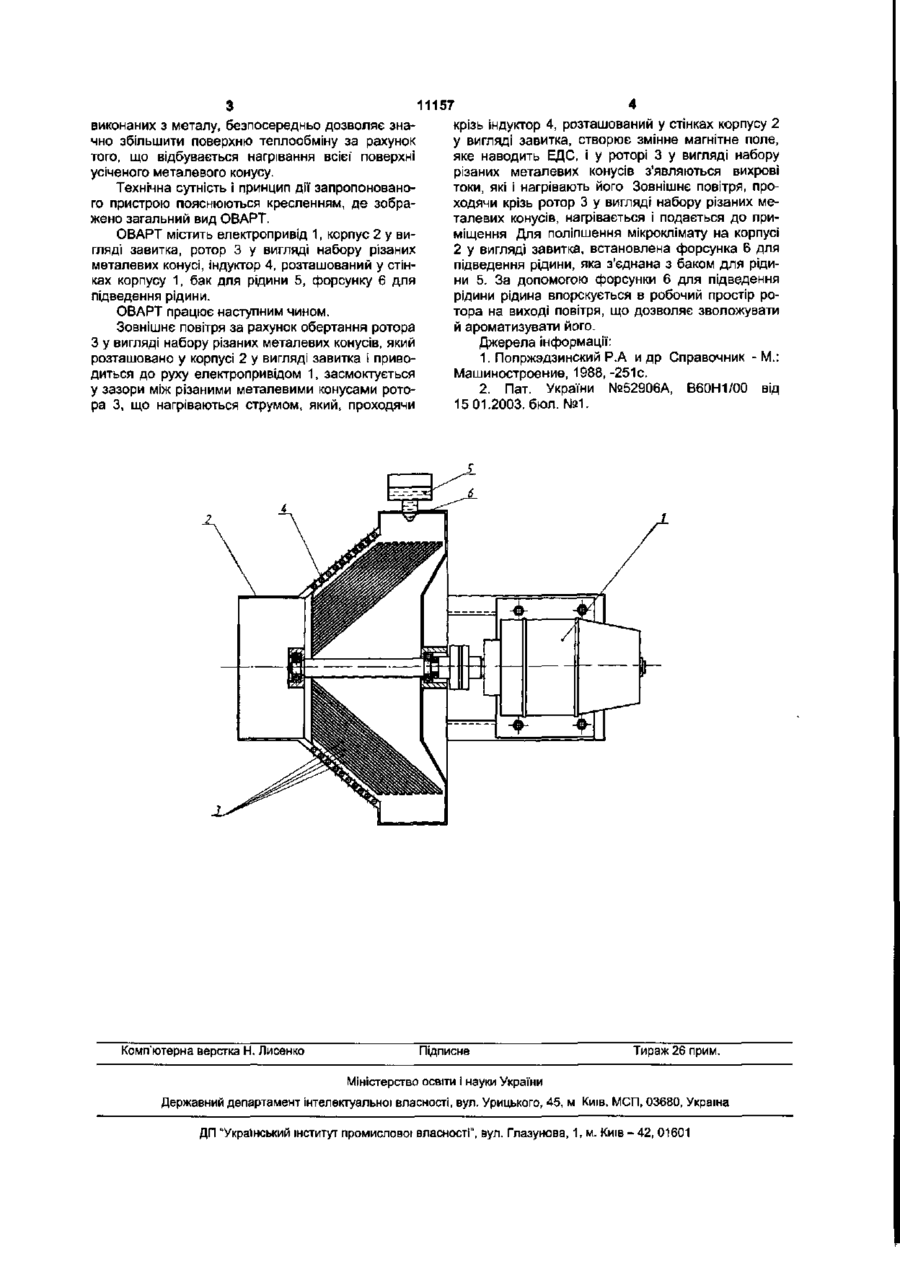

Опалювально-вентиляційний апарат роторного типу

Опалювально-вентиляційний апарат роторного типу, що містить електропривід, корпус у вигля ді завитка, ротор у вигляді набору зрізаних конусів, нагрівальні електричні елементи з пристроєм для підведення струму, бак з рідиною, форсунку для підведення рідини, встановлену на корпусі та з'єднану з баком для рідини, який відрізняється тим, що як пристрій для підведення струму застосовано індуктор, розташований в корпусі, а як нагрівальні електричні елементи застосовано ротор у вигляді набору зрізаних металевих конусів. Корисна модель відноситься до пристроїв, які використовуються для обігріву, вентиляції та створення мікроклімату у виробничих і побутових приміщеннях. Відомо нагрівально-вентиляційний пристрій, що містять електронагрівальні елементи та відцентровий вентилятор для їх обдування і подачі повітря до споживача в режимі обігріву при включених нагрівачах і в режимі вентилювання - при виключених [1] Основним недоліком відомого пристрою є використання розподільних засобів, що вирівнюють швидкість перед електронагрівальними елементами при їх обдуванні повітрям, що значно ускладнює конструкцію. Як прототип обраний опалювальновентиляційний апарат роторного типу (ОВАРТ), що містить електропривід, корпус у вигляді завитка, ротор у вигляді набору різаних композиційних конусів, а також нагрівальні електричні елементи, закріплені на різаних композиційних конусах під кутом до поздовжньої осі конусів з пристроєм для підведення струму до них, бак з рідиною, форсунку для підведення рідини, встановлену на корпусі та з'єднану з баком для рідини [2]. Недоліком відомого пристрою є складність закріплення нагрівальних елементів на поверхні різаних композиційних конусів, а також перегрівання нагрівальних елементів і різаних композиційних конусів у місцях кріплення. В основу корисної моделі поставлено задачу удосконалення конструкції опалювальновентиляційний апарату роторного типу (ОВАРТ) шляхом того, що як нагрівальні електричні елементи застосовано ротор у вигляді набору різаних конусів, виконаних з металу, що дозволяє безпосередньо нагрівати усічені металеві конуси і тим збільшити поверхню теплообміну, а в стінках корпусу у вигляді завитка як пристрій для підведення струму застосовано індуктор, що призведе до підвищення ефективності, працездатності і розширенню експлуатаційних можливостей ОВАРТу. Поставлена задача досягається тим, що в ОВАРТі, який містить електропровід, корпус у вигляді завитка, ротор у вигляді набору різаних конусів, бак з рідиною, нагрівальні електричні елементи з пристроєм для підведення струму, форсунку для підведення рідини, встановлену на корпусі та з'єднану з баком для рідини, відповідно до корисної моделі, як пристрій для підведення струму застосовано індуктор, розташований в стінках корпусу, а як нагрівальних електричні елементи застосовано ротор у вигляді набору різаних металевих конусів, які нагріваються завдяки струму, який, проходячи крізь індуктор, розташований у стінках корпусу у вигляді завитка, створює змінне магнітне поле, яке наводить ЕДС, і у роторі у вигляді набору різаних металевих конусів з'являються вихрові токи, які і нагрівають його Перевагами конструкції ОВАРТа, що заявляється, є те, що нагрівання набору різаних конусів, ю 11157 виконаних з металу, безпосередньо дозволяє значно збільшити поверхню теплообміну за рахунок того, що відбувається нагрівання всієї" поверхні усіченого металевого конусу. Технічна сутність і принцип дії запропонованого пристрою пояснюються кресленням, де зображено загальний вид ОВАРТ. ОВАРТ містить електропривІд 1, корпус 2 у вигляді завитка, ротор 3 у вигляді набору різаних металевих конусі, індуктор 4, розташований у стінках корпусу 1, бак для рідини 5, форсунку 6 для підведення рідини. ОВАРТ працює наступним чином. Зовнішнє повітря за рахунок обертання ротора З у вигляді набору різаних металевих конусів, який розташовано у корпусі 2 у вигляді завитка і приводиться до руху електропривІд ом 1, засмоктується у зазори між різаними металевими конусами ротора 3, що нагріваються струмом, який, проходячи Комп'ютерна верстка Н. Лисенко крізь індуктор 4, розташований у стінках корпусу 2 у вигляді завитка, створює змінне магнітне поле, яке наводить ЕДС, і у роторі 3 у вигляді набору різаних металевих конусів з'являються вихрові токи, які і нагрівають його Зовнішнє повітря, проходячи крізь ротор 3 у вигляді набору різаних металевих конусів, нагрівається і подається до приміщення Для поліпшення мікроклімату на корпусі 2 у вигляді завитка, встановлена форсунка 6 для підведення рідини, яка з'єднана з баком для рідини 5. За допомогою форсунки 6 для підведення рідини рідина впорскується в робочий простір ротора на виході повітря, що дозволяє зволожувати й ароматизувати його. Джерела інформації: 1. Попржэдзинский Р.А и др Справочник - М.: Машиностроение, 1988, -251с. 2. Пат. України №52906А, В60Н1/00 від 1501.2003. бюл. №1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
