Пішохідний світлофор-табло

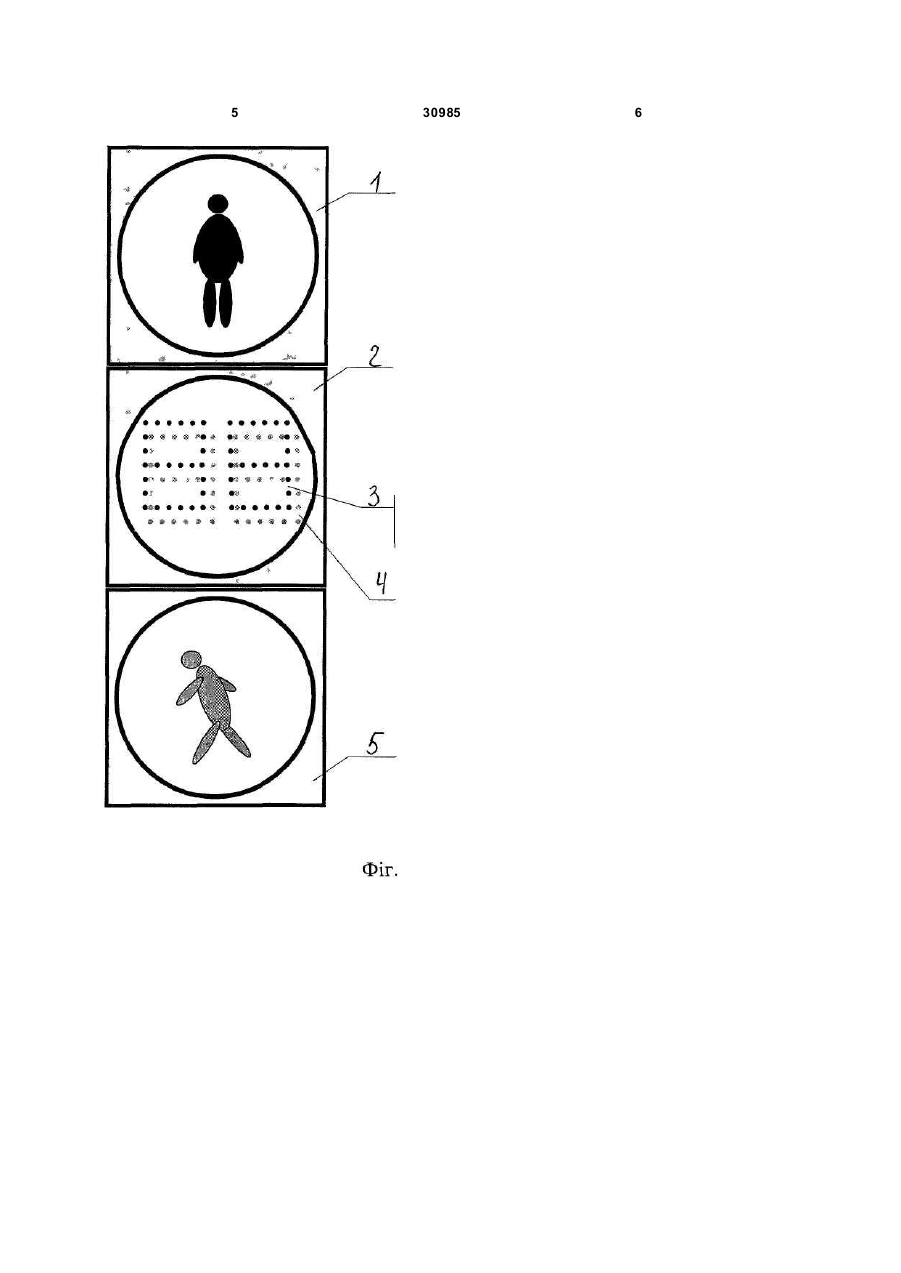

Пішохідний світлофор-табло, що містить секцію червоного сигналу і секцію зеленого сигналу, причому секція червоного сигналу 3 30985 індикації, які можуть бути сприйняті пішоходом з вадами зору у якості дозволяючого перехід зеленого сигналу, тобто можуть призводити до виникнення передумови дорожньо-транспортної пригоди. Найбільш близьким за сукупністю ознак до заявляємої корисної моделі і виділеним як її найближчий аналог є пішохідний світлофор за ДСТУ 4092-2002, що містить секцію червоного сигналу і секцію зеленого сигналу, причому секція червоного сигналу встановлена над секцією зеленого сигналу, суміщений з діючим в узгодженому режимі з пішохідним світлофором пристроєм індикації РЕ2318 цифрами відповідного кольору світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів світлофору, встановлюємим у якості додаткової секції над верхньою секцією червоного сигналу або під нижньою секцією зеленого сигналу світлофору (див. ви ще). Заявнику відомі такі технічні властивості найближчого аналога, що перешкоджають одержанню очікуваного технічного результату: якщо відомий пристрій індикації встановлений над верхньою секцією червоного сигналу відомого пішохідного світлофору, то при включеному зеленому сигналі нижньої секції відомого пішохідного світлофор у зелені цифри відомого пристрою індикації, висвічуємі над виключеною верхньою секцією червоного сигналу відомого пішохідного світлофору, можуть бути сприйняті пішоходом з вадами зору у якості червоного сигналу; якщо відомий пристрій індикації встановлений під нижньою секцією зеленого сигналу відомого пішохідного світлофору, то при включеному червоному сигналі верхньої секції відомого пішохідного світлофору червоні цифри відомого пристрою індикації, висвічуємі під виключеною нижньою секцією зеленого сигналу відомого пішохідного світлофору, можуть бути сприйняті пішоходом з вадами зору у якості дозволяючого рух зеленого сигналу. Суттєвими ознаками корисної моделі, співпадаючими з ознаками найближчого аналогу, є те, що корисна модель виконана у вигляді пішохідного світлофору, який містить секцію червоного сигналу і секцію зеленого сигналу, причому секція червоного сигналу встановлена над секцією зеленого сигналу, суміщеного з пристроєм індикації цифрами відповідного кольору світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофору, встановленим у якості додаткової секції і діючим в узгодженому режимі з пішохідним світлофором. Суттєвою ознакою корисної моделі, відмінною від ознак найближчого аналогу, є те, що у корисній моделі пристрій індикації цифрами відповідного кольору світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофору, встановлений між секціями червоного і зеленого сигналів корисної моделі. 4 Корисна модель направлена на одержання такого технічного результату, як розміщення червоного сигналу вгорі, тобто над цифрами індикації цифрами відповідного кольору світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофору, і розміщення зеленого сигналу внизу, тобто під цифрами відповідного кольору світіння індикації часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофору. Використання корисної моделі дозволить забезпечити правильне розрізнення пішоходами з вадами зору сигналів пішохідного світлофору, суміщеного з пристроєм індикації часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофору, за їх взаємним розташуванням у корисній моделі. Перелік фігур креслень. Фіг. Зображення зовнішнього вигляду. Відомості, які підтверджують можливість здійснення корисної моделі. Зовнішній вигляд корисної моделі зображений на Фіг. Можливість здійснення корисної моделі, що заявляється, підтверджується наведеним нижче описом з посиланнями на Фіг., які наводяться у квадратних дужках. Корисна модель складається з: - секції 1 червоного сигналу пішохідного світлофору; - пристрою 2 індикації цифрами відповідного кольору (3 - червоного, 3 - зеленого) світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофору, виконаного у вигляді секції світлофору і встановленого під секцією 1; - секції 5 зеленого сигналу пішохідного світлофору, встановленої під пристроєм 2. Алгоритм роботи корисної моделі. 1. При включеному червоному сигналі верхньої секції 1 корисної моделі на встановленому під нею пристрої 2 буде висвічуватися цифрами теж червоного кольору світіння індикація часу, що залишається до закінчення його світіння, а нижня секція 5 зеленого сигналу корисної моделі в цей час буде виключена, тобто червоний сигнал і червоні цифри індикації часу будуть висвічуватися вгорі корисної моделі, що забезпечить пішоходам з вадами зору правильне сприйняття червоного сигналу. 2. При включеному зеленому сигналі нижньої секції 5 корисної моделі на встановленому над нею пристрої 2 буде висвічуватися цифрами теж зеленого кольору світіння індикація часу, що залишається до закінчення його світіння, а верхня секція 1 червоного сигналу корисної моделі в цей час буде виключена, тобто зелений сигнал і зелені цифри індикації часу будуть висвічуватися внизу корисної моделі, що забезпечить пішоходам з вадами зору правильне сприйняття зеленого сигналу. 5 30985 6
