Демонстраційний стенд

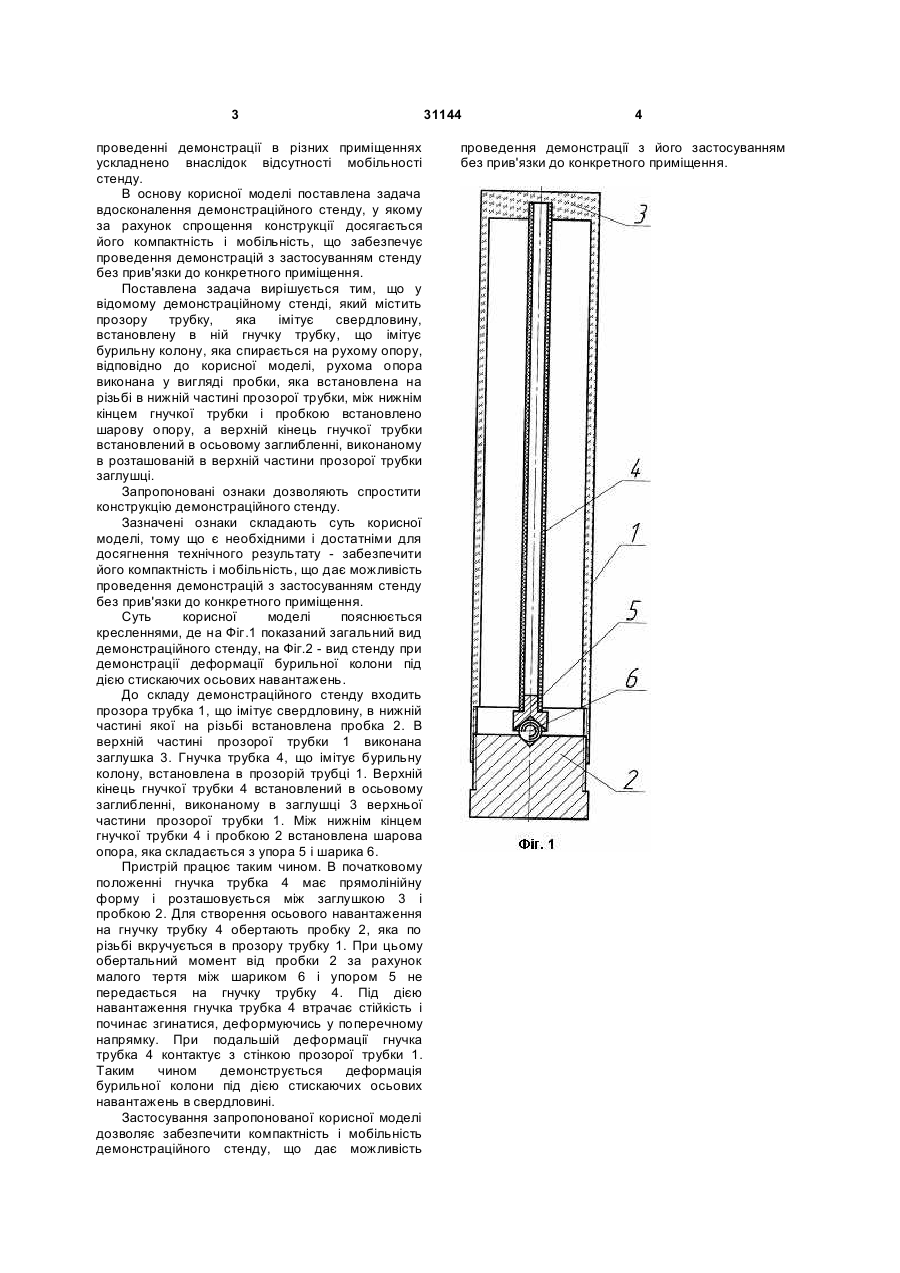

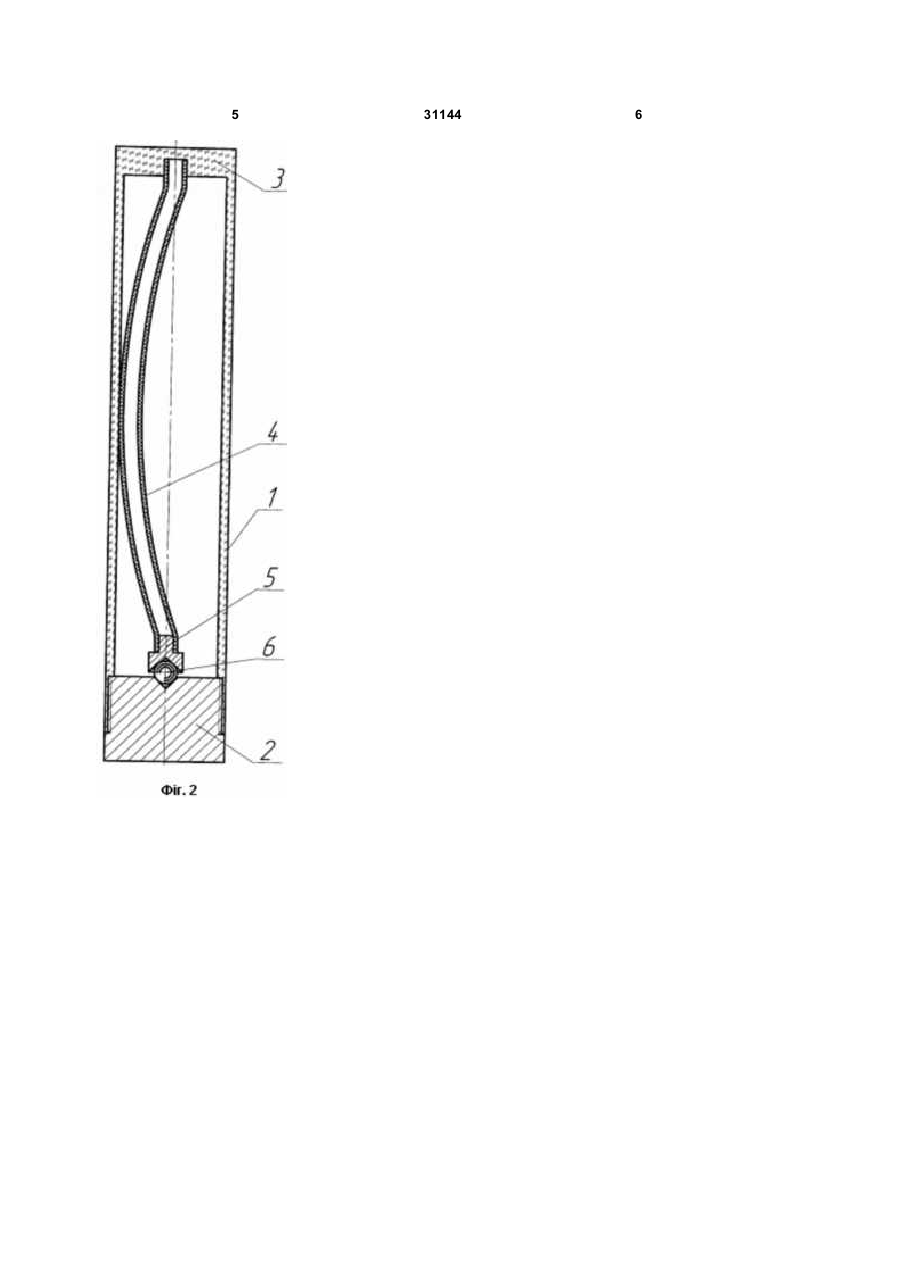

Демонстраційний стенд, що містить прозору трубку, яка імітує свердловину, встановлену в ній гнучку трубку, що імітує бурильну колону, яка спирається на рухому опору, який відрізняється тим, що рухома опора виконана у вигляді пробки, яка встановлена на різьбі в нижній частині прозорої трубки, між нижнім кінцем гнучкої трубки і пробкою встановлено кульову опору, а верхній кінець гнучкої трубки встановлений в осьовому заглибленні, виконаному в розташованій в верхній частини прозорої трубки заглушці. (19) (21) u200713704 (22) 07.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) ХРАМОВ АЛЕВТИН ОЛЕКСІЙОВИЧ, UA, КАРАКОЗОВ АРТУР АРКАДІЙОВИЧ, UA, АНТЕЦЬКА АНАСТАСІЯ МИХАЙЛІВНА, UA (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) 3 проведенні демонстрації в різних приміщеннях ускладнено внаслідок відсутності мобільності стенду. В основу корисної моделі поставлена задача вдосконалення демонстраційного стенду, у якому за рахунок спрощення конструкції досягається його компактність і мобільність, що забезпечує проведення демонстрацій з застосуванням стенду без прив'язки до конкретного приміщення. Поставлена задача вирішується тим, що у відомому демонстраційному стенді, який містить прозору трубку, яка імітує свердловину, встановлену в ній гнучку трубку, що імітує бурильну колону, яка спирається на рухому опору, відповідно до корисної моделі, рухома опора виконана у вигляді пробки, яка встановлена на різьбі в нижній частині прозорої трубки, між нижнім кінцем гнучкої трубки і пробкою встановлено шарову опору, а верхній кінець гнучкої трубки встановлений в осьовому заглибленні, виконаному в розташованій в верхній частини прозорої трубки заглушці. Запропоновані ознаки дозволяють спростити конструкцію демонстраційного стенду. Зазначені ознаки складають суть корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату - забезпечити його компактність і мобільність, що дає можливість проведення демонстрацій з застосуванням стенду без прив'язки до конкретного приміщення. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вид демонстраційного стенду, на Фіг.2 - вид стенду при демонстрації деформації бурильної колони під дією стискаючих осьових навантажень. До складу демонстраційного стенду входить прозора трубка 1, що імітує свердловину, в нижній частині якої на різьбі встановлена пробка 2. В верхній частині прозорої трубки 1 виконана заглушка 3. Гнучка трубка 4, що імітує бурильну колону, встановлена в прозорій трубці 1. Верхній кінець гнучкої трубки 4 встановлений в осьовому заглибленні, виконаному в заглушці 3 верхньої частини прозорої трубки 1. Між нижнім кінцем гнучкої трубки 4 і пробкою 2 встановлена шарова опора, яка складається з упора 5 і шарика 6. Пристрій працює таким чином. В початковому положенні гнучка трубка 4 має прямолінійну форму і розташовується між заглушкою 3 і пробкою 2. Для створення осьового навантаження на гнучку трубку 4 обертають пробку 2, яка по різьбі вкручується в прозору трубку 1. При цьому обертальний момент від пробки 2 за рахунок малого тертя між шариком 6 і упором 5 не передається на гнучку трубку 4. Під дією навантаження гнучка трубка 4 втрачає стійкість і починає згинатися, деформуючись у поперечному напрямку. При подальшій деформації гнучка трубка 4 контактує з стінкою прозорої трубки 1. Таким чином демонструється деформація бурильної колони під дією стискаючих осьових навантажень в свердловині. Застосування запропонованої корисної моделі дозволяє забезпечити компактність і мобільність демонстраційного стенду, що дає можливість 31144 4 проведення демонстрації з його застосуванням без прив'язки до конкретного приміщення. 5 31144 6
