Демонстраційний стенд візуальної інформації

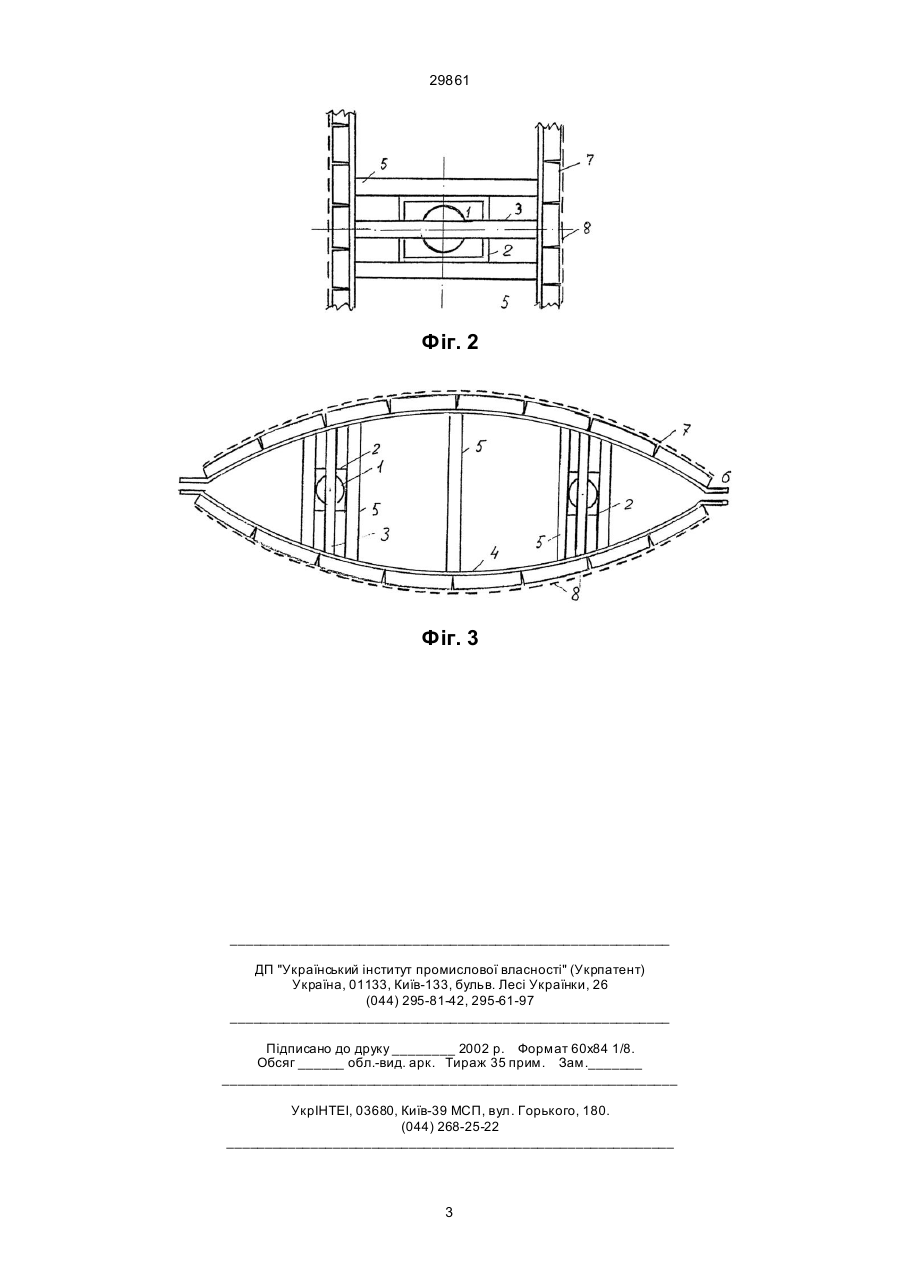

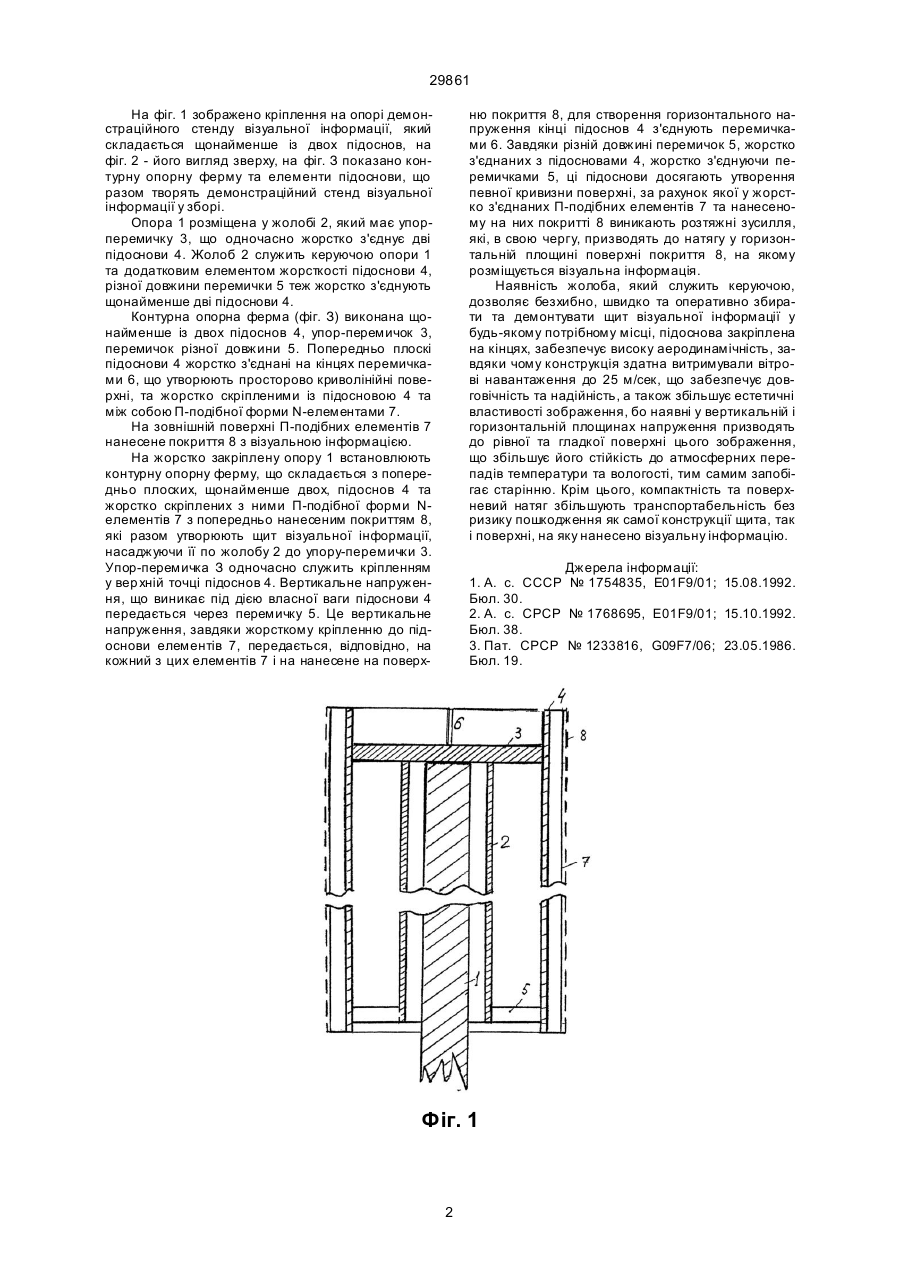

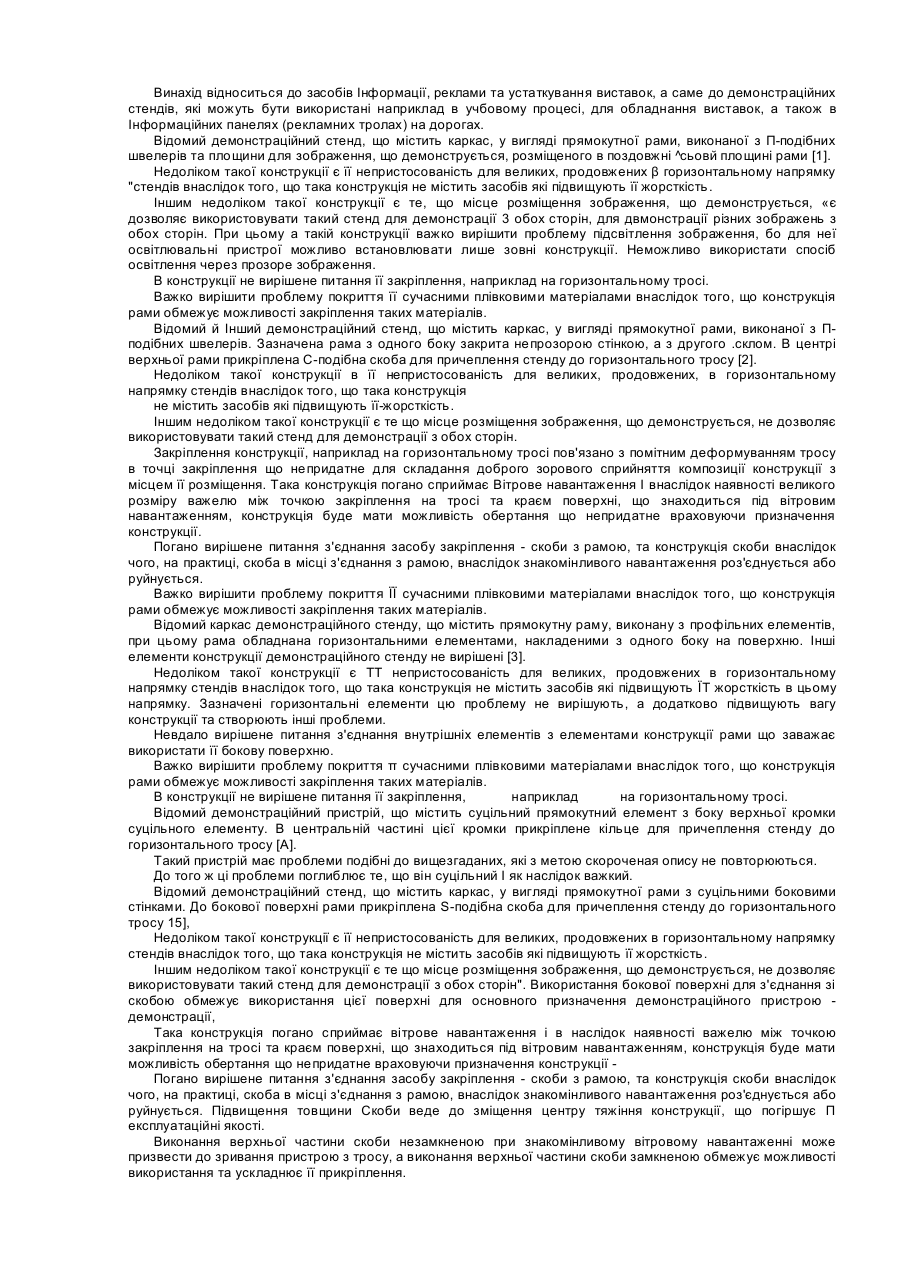

1. Демонстраційний стенд візуальної інформації, складений із опори та щонайменше двох підоснов із покриттям для розміщення візуальної 29861 На фіг. 1 зображено кріплення на опорі демонстраційного стенду візуальної інформації, який складається щонайменше із двох підоснов, на фіг. 2 - його вигляд зверху, на фіг. З показано контурну опорну ферму та елементи підоснови, що разом творять демонстраційний стенд візуальної інформації у зборі. Опора 1 розміщена у жолобі 2, який має упорперемичку 3, що одночасно жорстко з'єднує дві підоснови 4. Жолоб 2 служить керуючою опори 1 та додатковим елементом жорсткості підоснови 4, різної довжини перемички 5 теж жорстко з'єднують щонайменше дві підоснови 4. Контурна опорна ферма (фіг. З) виконана щонайменше із двох підоснов 4, упор-перемичок 3, перемичок різної довжини 5. Попередньо плоскі підоснови 4 жорстко з'єднані на кінцях перемичками 6, що утворюють просторово криволінійні поверхні, та жорстко скріпленими із підосновою 4 та між собою П-подібної форми N-елементами 7. На зовнішній поверхні П-подібних елементів 7 нанесене покриття 8 з візуальною інформацією. На жорстко закріплену опору 1 встановлюють контурну опорну ферму, що складається з попередньо плоских, щонайменше двох, підоснов 4 та жорстко скріплених з ними П-подібної форми Nелементів 7 з попередньо нанесеним покриттям 8, які разом утворюють щит візуальної інформації, насаджуючи її по жолобу 2 до упору-перемички 3. Упор-перемичка З одночасно служить кріпленням у вер хній точці підоснов 4. Вертикальне напруження, що виникає під дією власної ваги підоснови 4 передається через перемичку 5. Це вертикальне напруження, завдяки жорсткому кріпленню до підоснови елементів 7, передається, відповідно, на кожний з цих елементів 7 і на нанесене на поверх ню покриття 8, для створення горизонтального напруження кінці підоснов 4 з'єднують перемичками 6. Завдяки різній довжині перемичок 5, жорстко з'єднаних з підосновами 4, жорстко з'єднуючи перемичками 5, ці підоснови досягають утворення певної кривизни поверхні, за рахунок якої у жорстко з'єднаних П-подібних елементів 7 та нанесеному на них покритті 8 виникають розтяжні зусилля, які, в свою чергу, призводять до натягу у горизонтальній площині поверхні покриття 8, на якому розміщується візуальна інформація. Наявність жолоба, який служить керуючою, дозволяє безхибно, швидко та оперативно збирати та демонтувати щит візуальної інформації у будь-якому потрібному місці, підоснова закріплена на кінцях, забезпечує високу аеродинамічність, завдяки чому конструкція здатна витримували вітрові навантаження до 25 м/сек, що забезпечує довговічність та надійність, а також збільшує естетичні властивості зображення, бо наявні у вертикальній і горизонтальній площинах напруження призводять до рівної та гладкої поверхні цього зображення, що збільшує його стійкість до атмосферних перепадів температури та вологості, тим самим запобігає старінню. Крім цього, компактність та поверхневий натяг збільшують транспортабельність без ризику пошкодження як самої конструкції щита, так і поверхні, на яку нанесено візуальну інформацію. Джерела інформації: 1. А. с. СССР № 1754835, Е01F9/01; 15.08.1992. Бюл. 30. 2. А. с. СРСР № 1768695, Е01F9/01; 15.10.1992. Бюл. 38. 3. Пат. CPCP № 1233816, G09F7/06; 23.05.1986. Бюл. 19. Фіг. 1 2 29861 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
