Стіл складаний металевий
Формула / Реферат
Стіл складаний металевий, що містить стільницю, котра установлена на опорі-трубі, який відрізняється тим, що стільниця виконана збірно-розбірною з шістьох секцій у вигляді знімних пелюсток, обладнаних прорізами під миски, що утворені гнутою круглою обичайкою і поперечинами з листової сталі, в одній із поперечин виконано отвори під стакан, ложку, виделку, при цьому знімні пелюстки кріпляться звуженою частиною до фланця центральної опори-труби і протилежною частиною опираються на додаткові знімні опори.
Текст

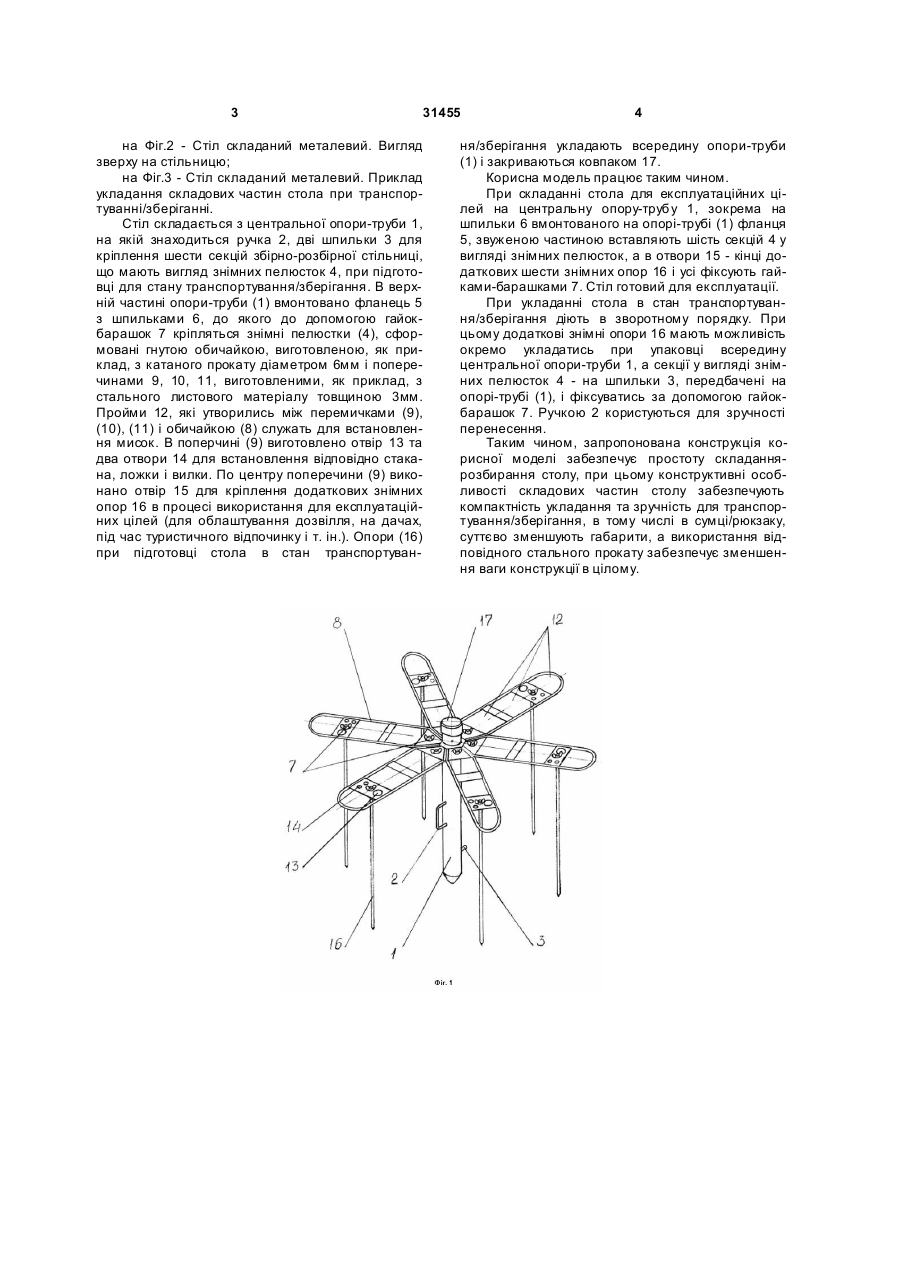

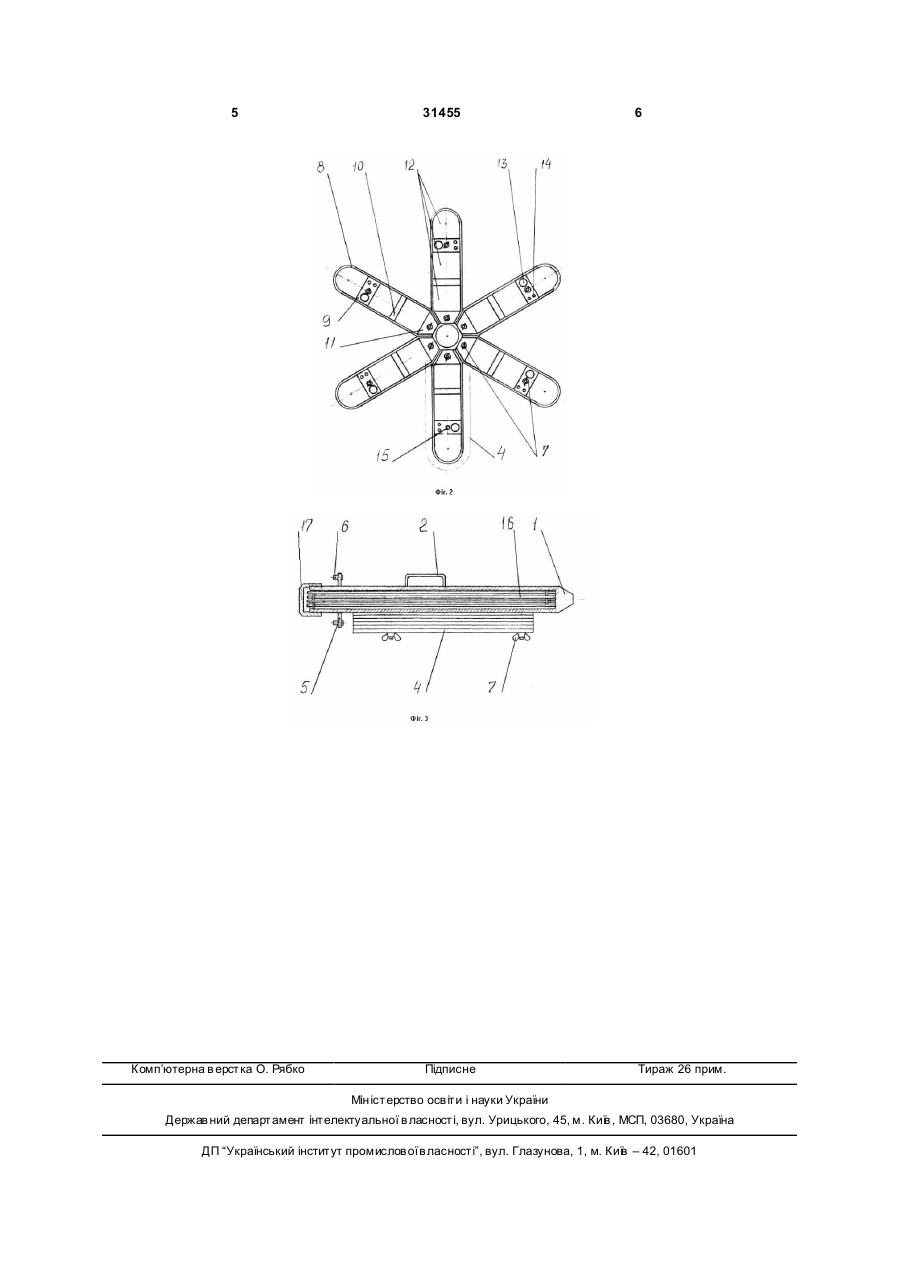

Стіл складаний металевий, що містить стільницю, котра установлена на опорі-трубі, який відрізняється тим, що стільниця виконана збірно 3 31455 на Фіг.2 - Стіл складаний металевий. Вигляд зверху на стільницю; на Фіг.3 - Стіл складаний металевий. Приклад укладання складових частин стола при транспортуванні/зберіганні. Стіл складається з центральної опори-труби 1, на якій знаходиться ручка 2, дві шпильки 3 для кріплення шести секцій збірно-розбірної стільниці, що мають вигляд знімних пелюсток 4, при підготовці для стану транспортування/зберігання. В верхній частині опори-труби (1) вмонтовано фланець 5 з шпильками 6, до якого до допомогою гайокбарашок 7 кріпляться знімні пелюстки (4), сформовані гнутою обичайкою, виготовленою, як приклад, з катаного прокату діаметром 6мм і поперечинами 9, 10, 11, виготовленими, як приклад, з стального листового матеріалу товщиною 3мм. Пройми 12, які утворились між перемичками (9), (10), (11) і обичайкою (8) служать для встановлення мисок. В поперчині (9) виготовлено отвір 13 та два отвори 14 для встановлення відповідно стакана, ложки і вилки. По центру поперечини (9) виконано отвір 15 для кріплення додаткових знімних опор 16 в процесі використання для експлуатаційних цілей (для облаштування дозвілля, на дачах, під час туристичного відпочинку і т. ін.). Опори (16) при підготовці стола в стан транспортуван 4 ня/зберігання укладають всередину опори-труби (1) і закриваються ковпаком 17. Корисна модель працює таким чином. При складанні стола для експлуатаційних цілей на центральну опору-трубу 1, зокрема на шпильки 6 вмонтованого на опорі-трубі (1) фланця 5, звуженою частиною вставляють шість секцій 4 у вигляді знімних пелюсток, а в отвори 15 - кінці додаткових шести знімних опор 16 і усі фіксують гайками-барашками 7. Стіл готовий для експлуатації. При укладанні стола в стан транспортування/зберігання діють в зворотному порядку. При цьому додаткові знімні опори 16 мають можливість окремо укладатись при упаковці всередину центральної опори-труби 1, а секції у вигляді знімних пелюсток 4 - на шпильки 3, передбачені на опорі-трубі (1), і фіксуватись за допомогою гайокбарашок 7. Ручкою 2 користуються для зручності перенесення. Таким чином, запропонована конструкція корисної моделі забезпечує простоту складаннярозбирання столу, при цьому конструктивні особливості складових частин столу забезпечують компактність укладання та зручність для транспортування/зберігання, в тому числі в сумці/рюкзаку, суттєво зменшують габарити, а використання відповідного стального прокату забезпечує зменшення ваги конструкції в цілому. 5 Комп’ютерна в ерстка О. Рябко 31455 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal folding table
Автори англійськоюKushnir Roman Mykhailovych
Назва патенту російськоюСтол складной металлический
Автори російськоюКушнир Роман Михайлович
МПК / Мітки
МПК: A47B 37/00
Мітки: складаний, металевій, стіл
