Установка для поверхневого зміцнення металів з двоступеневим блоком живлення

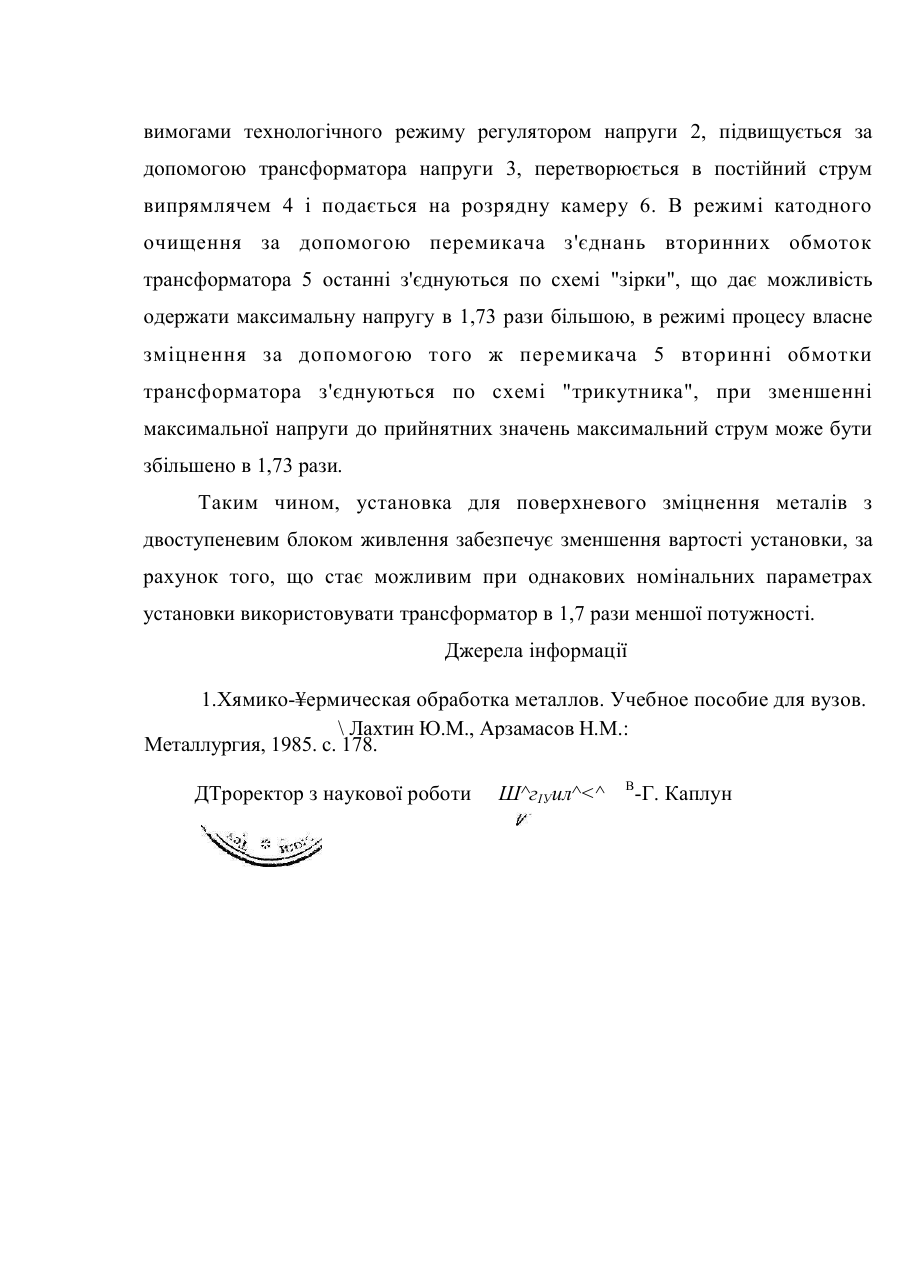

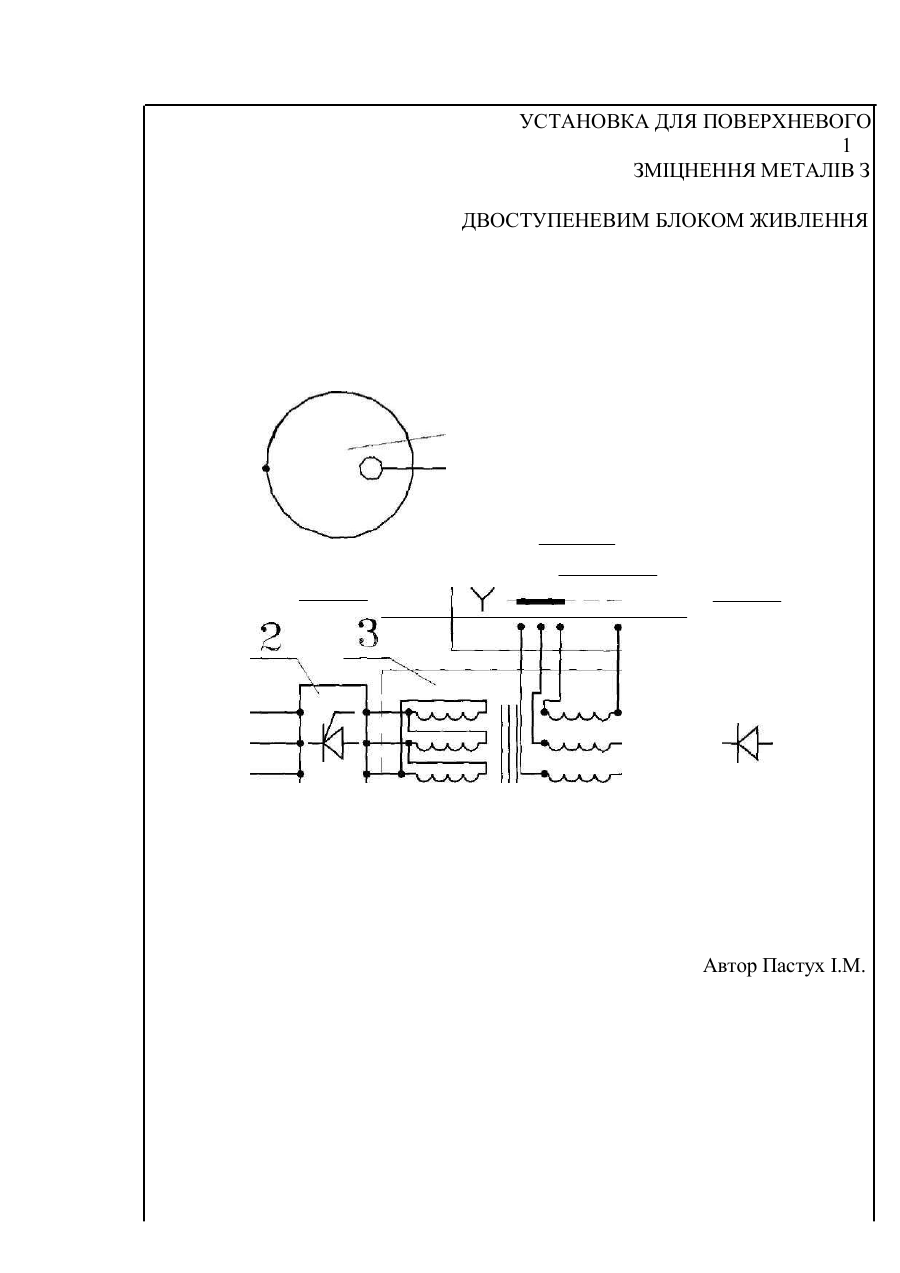

MKBC23C 11/10, П/14 УСТАНОВКА ДЛЯ ПОВЕРХНЕВОГО ЗМІЦНЕННЯ МЕТАЛІВ З ДВОСТУПЕНЕВИМ БЛОКОМ ЖИВЛЕННЯ Винахід відноситься до хіміко-термічної обробки металів, зокрема - до устаткування для процесів дифузійного насичення поверхні іонно-плазмовим методом. f Відома установка для поверхневого зміцнення металів, яка складається з тиристорного блока живлення, двох нагрівальних камер, систем управління розрядом та підготовки газових середовищ [1]. Недоліком вказаної установки є нераціональне використань можливостей блока живлення, які визначаються в першу чергу підвищуючим трансформатором. При виконанні фази катодного очищення напруга на електродах розрядної камери повинна бути поступово збільшена до 1200 В, але струм в цьому випадку незначний. Навпаки, в фазі зміцнення напруга не перевищує 600 В, але струм при цьому бажано одержати якомога більшим. При поєднанні цих двох вимог виникає необхідність застосування потужного трансформатора, що збільшує вартість установки. Поставлене завдання створення установки для поверхневого зміцнення металів з двоступеневим блоком живлення, яка забезпечувала б зменшення вартості установки, вирішується за рахунок того, що установка додатково включає перемикач з'єднань вторинних обмоток трансформатора. ! Суть винаходу пояснюється кресленням. Установка для поверхневого зміцнення металів з двоступеневим блоком живлення складається з ввідного пристрою 1, регулятора напруги 2, трансформатора напруги 3, випрямляча 4, перемикача з'єднань вторинних обмоток трансформатора 5, розрядної камери 6. Напруга подається в установку від ввідного пристрою 1, регулюється згідно з вимогами технологічного режиму регулятором напруги 2, підвищується за допомогою трансформатора напруги 3, перетворюється в постійний струм випрямлячем 4 і подається на розрядну камеру 6. В режимі катодного очищення за допомогою перемикача з'єднань вторинних обмоток трансформатора 5 останні з'єднуються по схемі "зірки", що дає можливість одержати максимальну напругу в 1,73 рази більшою, в режимі процесу власне зміцнення за допомогою того ж перемикача 5 вторинні обмотки трансформатора з'єднуються по схемі "трикутника", при зменшенні максимальної напруги до прийнятних значень максимальний струм може бути збільшено в 1,73 рази. Таким чином, установка для поверхневого зміцнення металів з двоступеневим блоком живлення забезпечує зменшення вартості установки, за рахунок того, що стає можливим при однакових номінальних параметрах установки використовувати трансформатор в 1,7 рази меншої потужності. Джерела інформації 1.Хямико-¥ермическая обработка металлов. Учебное пособие для вузов. \ Лахтин Ю.М., Арзамасов Н.М.: Металлургия, 1985. с. 178. ДТроректор з наукової роботи Ш^гІУил^
