Змащувальна композиція

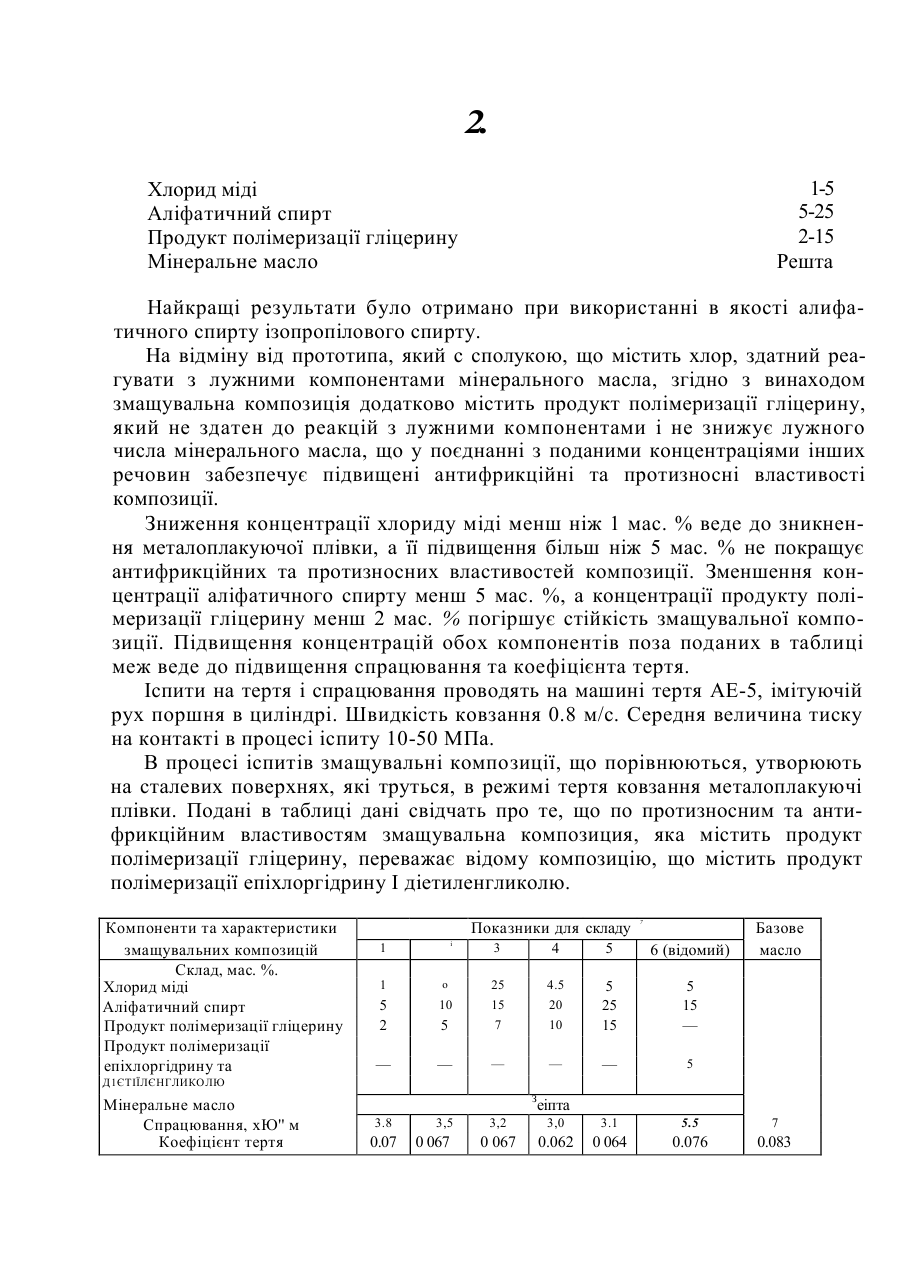

мяк 6 с ю м l / t o Змащувальна композиція Винахід відноситься до змащувальних композицій, призначених для зниження тертя і спрацювання сполучених поверхонь деталей і вузлів тертя різноманітних машин та механізмів і може бути використаний у машинобудуванні та ін. галузях техники. Для важкона вантажених вузлів тертя відомі мастила на основі мінерального масла з додатками в якості протизносних, протизадирних і антифрикційних присадок порошків металів міді, свинцю, олова та їх окисів для зниження спрацювання і тертя [Гаркунов Д. Н. Виборчий перенос у важконавантажених вузлах тертя. М., "Хімія", 1969, с. 82-84]. Однак використання в якості присадок порошків металів, таких як мідь, свипоць, олово та ін.( зменшує спрацювання поверхні, але не приводить до значного зниження тертя. Найменшу ефективність в зниженні тертя гетерогенні металоплакуючі мастила виявляють в парах тертя сталь - сталь. Крім того, несуча здатність металоплакуючих плівок, створених металевими порошками, в режимі тертя ковзання як в парах тертя мідний сплав - сталь, так і в парах тертя сталь - сталь не перевищує кількох десятків мегапаскаль і в окремих випадках досягає 150-180 МПа. Найбільш близькою до даної є металоплакуюча змащувальна композиція, яка містить мінеральне масло, хлорид металу змінної валентності, аліфатичний спирт та продукт полімеризації епіхлоргідрину та діетиленгликолга при поданому складі компонентів, мас. % [А. с. 825592 СРСР. кл. С 10 М 1/10, 1901J: Хлорид металу змінної валентності Аліфатичній спирт з кількістю атомів вуглецю від 4 до 10 Продукт полімеризації епіхлоргідрину та діетиленгликолю Мінеральне масло 1-10 5-20 3-Ю Решта Але така змащувальна композиція не позбавлена недоліків. Продукт полімеризації епіхлоргідрину та діетиленгликолю здатен реагувати з окремими компонентами мінерального масла, що веде до зниження лужного числа мінерального масла, і, як слідство, антифрикційних і протизносиих властивостей композиції. В основу даного винаходу покладена задача підвищення антифрикційних і протизносних властивостей композиції. Поставлена задача досягається тим, що в змащувальну композицію, яка містить мінеральне масло, хлорид металу змінної валентності та аліфатичний спирт, додатково вводять продукт полімеризації гліцерину при поданому складі компонентів, мас.%: 2. 1-5 5-25 2-15 Решта Хлорид міді Аліфатичний спирт Продукт полімеризації гліцерину Мінеральне масло Найкращі результати було отримано при використанні в якості алифатичного спирту ізопропілового спирту. На відміну від прототипа, який с сполукою, що містить хлор, здатний реагувати з лужними компонентами мінерального масла, згідно з винаходом змащувальна композиція додатково містить продукт полімеризації гліцерину, який не здатен до реакцій з лужними компонентами і не знижує лужного числа мінерального масла, що у поєднанні з поданими концентраціями інших речовин забезпечує підвищені антифрикційні та протизносні властивості композиції. Зниження концентрації хлориду міді менш ніж 1 мас. % веде до зникнення металоплакуючої плівки, а її підвищення більш ніж 5 мас. % не покращує антифрикційних та протизносних властивостей композиції. Зменшення концентрації аліфатичного спирту менш 5 мас. %, а концентрації продукту полімеризації гліцерину менш 2 мас. % погіршує стійкість змащувальної композиції. Підвищення концентрацій обох компонентів поза поданих в таблиці меж веде до підвищення спрацювання та коефіцієнта тертя. Іспити на тертя і спрацювання проводять на машині тертя АЕ-5, імітуючій рух поршня в циліндрі. Швидкість ковзання 0.8 м/с. Середня величина тиску на контакті в процесі іспиту 10-50 МПа. В процесі іспитів змащувальні композиції, що порівнюються, утворюють на сталевих поверхнях, які труться, в режимі тертя ковзання металоплакуючі плівки. Подані в таблиці дані свідчать про те, що по протизносним та антифрикційним властивостям змащувальна композиция, яка містить продукт полімеризації гліцерину, переважає відому композицію, що містить продукт полімеризації епіхлоргідрину І діетиленгликолю. Компоненти та характеристики змащувальних композицій Склад, мас. %. Хлорид міді Аліфатичний спирт Продукт полімеризації гліцерину Продукт полімеризації епіхлоргідрину та Показники для складу і 1 7 3 4 5 6 (відомий) 4.5 20 10 5 25 15 5 15 — — — Базове масло 5 1 о 5 2 10 5 25 15 7 — — — Д1ЄТІЇЛЄНГЛИКОЛЮ Мінеральне масло Спрацювання, хЮ'' м Коефіцієнт тертя З еіпта 3.8 0.07 3,5 0 067 3,2 3,0 3.1 5.5 7 0 067 0.062 0 064 0.076 0.083 з Що до зниження тертя, а також зниження спрацювання, змащувальна композиція, що пропонується, переважає відомі змащувальні мастила (в якості базового об'єкту вибрану
