Фреза торцева зі ступінчастою схемою різання

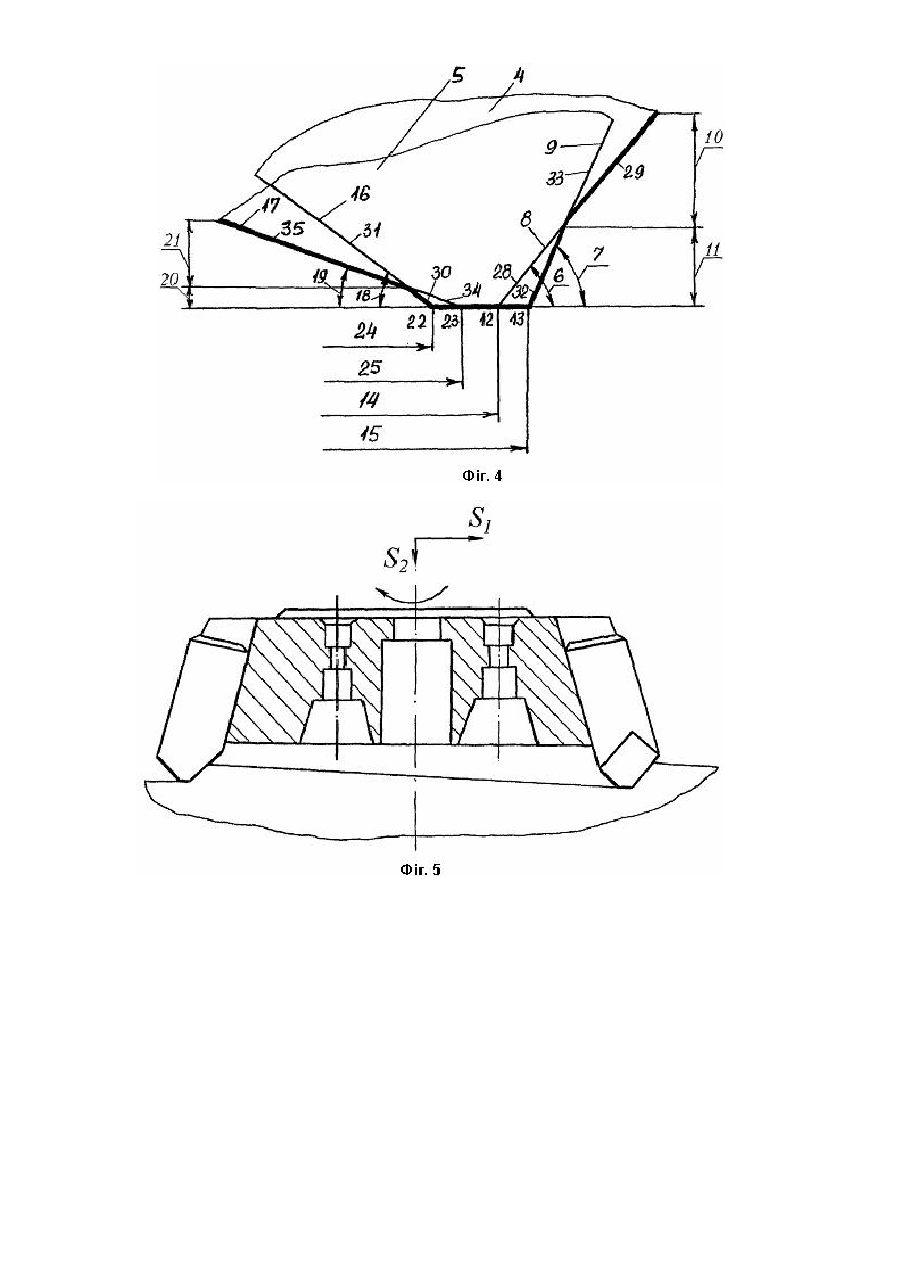

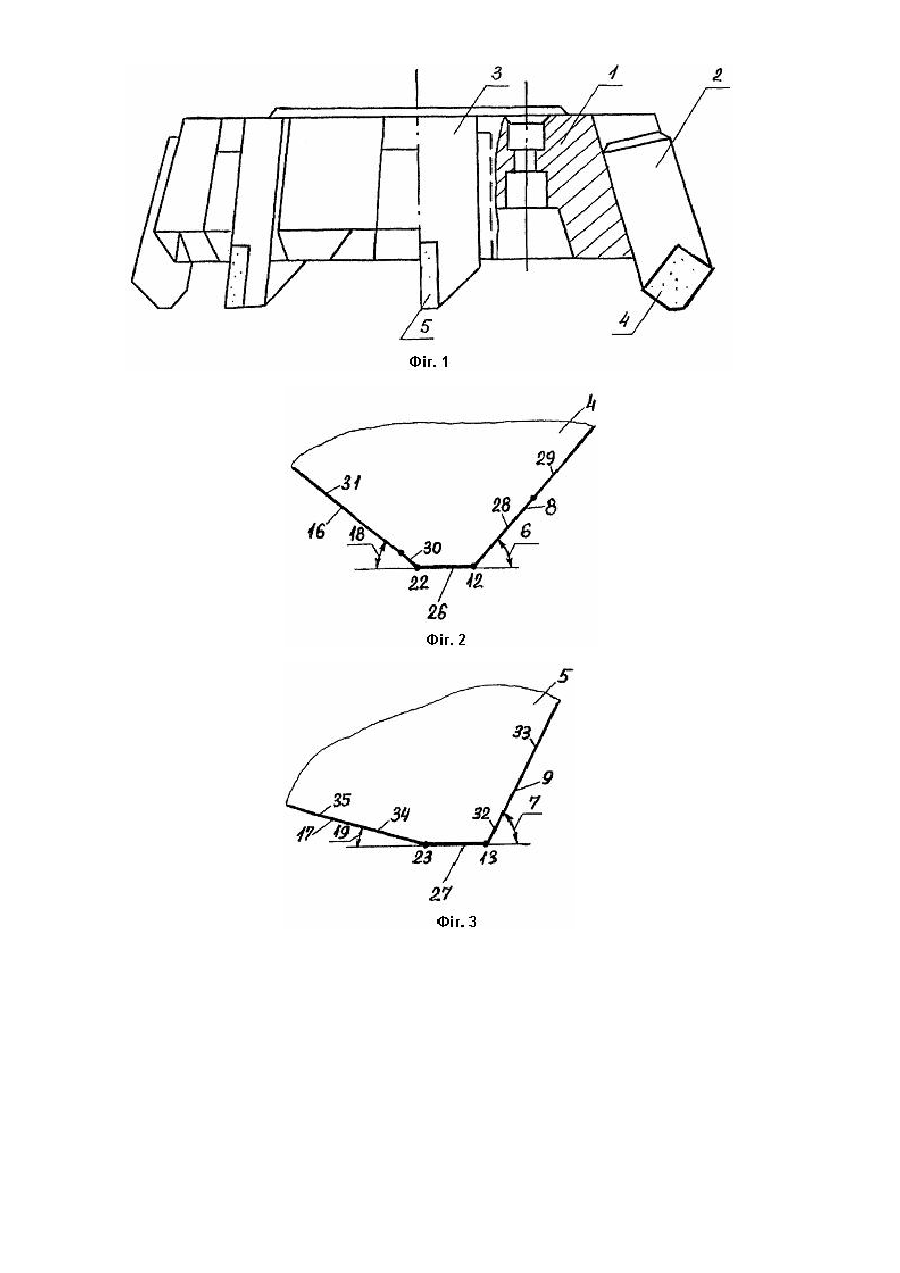

Корисна модель відноситься до галузі техніки, а саме до обробки металів різанням і може знайти застосування при обробці важкодоступних глухих поверхонь. Відома конструкція торцевої фрези з механічним кріпленням ножів, які розташовані по двох концентричних колах і оснащені відповідно правими й лівими головними різальними кромками [а. с. СССР №136156. Торцева фреза. - Бюллетень изобретений. №4, 1961 р.]. Найбільш близькою по технічній сутності до корисної моделі, що заявляється, є конструкція ступінчастої торцевої фрези, у корпусі якої концентрично її осі розміщені різальні елементи через один виконані з меншим кутом у плані й зі зміщеними до її осі вершинами [а. с. СССР №1033271 - Открытия, изобретения №29, 1983 р.]. Недоліком відомої конструкції є те, що відсутня можливість поєднання одночасного різання в осьовому й радіальному напрямках. Загальними істотними ознаками відомої конструкцій й тієї що заявляється є те, що у корпусі фрези концентрично її осі розміщені різальні елементи через один виконані з меншим кутом у плані й зі зміщеними до її осі вершинами. В основу корисної моделі поставлена задача створення такої торцевої фрези, у якій нове виконання нахилу різальних кромок леза дозволило б забезпечити одночасні робочі рухи в радіальному й осьовому напрямках для досягнення можливості фрезерування важкодоступних глухих поверхонь із підвищеною продуктивністю процесу фрезерування. Поставлена задача вирішується за рахунок того, що на різальних лезах торцевої фрези зі ступінчастою схемою різання з боку допоміжних кромок виконані додаткові головні (наприклад, ліві) різальні кромки, розділені перехідною ділянкою з головними (наприклад, правими) кромками, причому більшому куту в плані головної правої кромки відповідає менший кут у плані додаткової головної лівої кромки, а меншому куту в плані головної правої кромки відповідає більший кут у плані додаткової головної лівої кромки. Зовнішній діаметр розташування вершини перехідних ділянок, що містять головні праві кромки з меншим кутом у плані, перевищує внутрішній діаметр розташування вершини перехідних ділянок з меншим кутом у плані додаткової головної лівої кромки, причому всі перехідні ділянки розташовані в одній площині. Застосування такого конструктивного рішення дає можливість одночасної роботи фрези в осьовому й радіальному напрямках за рахунок наявності додаткових головних лівих кромок на різальному лезі. Виконання їх таким чином, що більшому куту в плані головної правої кромки відповідає менший кут у плані додаткової головної лівої кромки, а меншому куту в плані головної правої кромки відповідає більший кут у плані додаткової головної лівої кромки, забезпечує рознесення навантаження між різальними кромками. Це підвищує міцність різального леза, стійкість фрези, поліпшує процес деформування стружки й динамічних характеристик фрези. Зовнішній діаметр розташування вершини перехідних ділянок, що містять головні праві кромки з меншим кутом у плані, виконаний таким чином, що він перевищує внутрішній діаметр розташування вершини перехідних ділянок з меншим кутом у плані додаткових головних лівих кромок. Це дозволяє при роботі одночасно з радіальною й осьовою подачею виділити зону спільної роботи перехідних ділянок різних різальних лез, що розвантажує вершини й забезпечує підвищення стійкості фрези. Виконання перехідних ділянок в одній площині забезпечує стабільність роботи фрези, що також підвищує стійкість. При одночасному фрезеруванні з радіальною й осьовою подачею перехідна різальна кромка за рахунок осьової подачі є головною різальною кромкою. Щоб частково знизити навантаження на перехідну різальну кромку зовнішній діаметр розташування вершин перехідних ділянок які містять головні праві кромки, перевищує внутрішній діаметр розташування вершини перехідних ділянок додаткових головних лівих кромок, що створює зону спільної роботи перехідних різальних ділянок різальних кромок. На Фіг.1 зображений загальний вид торцевої фрези зі ступінчастою схемою різання. На Фіг.2 зображене різальне лезо одного різального елемента й на Фіг.3 зображене різальне лезо іншого різального елемента. На Фіг.4 одночасно зображені різальні леза обох різальних елементів. Торцева фреза, що містить корпус 1, елементи, що ріжуть 2, 3 з різальними 4, 5 лезами з різними 6, 7 кутами в плані головних 8, 9 різальних кромок на виступах 10, 11, вершини 12, 13 яких розташовані на концентричних 14, 15 колах. На різальних лезах 4, 5 з боку допоміжних кромок виконані додаткові 16, 17 головні різальні кромки, що мають різні 18, 19 кути в плані на виступах 20, 21 і вершини 22, 23, розташовані на концентричних 24, 25 колах. Головні 8, 9 різальні кромки розділені з додатковими 16, 17 головними різальними кромками перехідними 26, 27 ділянками. Більшому 7 куту в плані головної 9 кромки відповідає менший 19 кут у плані додаткової 17 головної кромки, а меншому 6 куту в плані головної 8 кромки відповідає більший 18 кут у плані додаткової головної 16 кромки. Зовнішній 14 діаметр розташування вершини 12 перехідної 26 ділянки, що містить головну 8 кромку з меншим 6 кутом у плані, перевищує внутрішній 25 діаметр розташування вершини 23 перехідної 27 ділянки, що містить додаткову 17 головну кромку, з меншим 19 кутом у плані. Фрезерування торцевою фрезою зі ступінчастою схемою різання здійснюється в такий спосіб. Корпус 1 разом з різальними 2, 3 елементами, здійснює обертовий рух. Процес фрезерування здійснюється при одночасній дії радіальної S1 і осьової S2 подач, наприклад, на карусельно-фрезерному верстаті (Фіг.5). При цьому різання виконується головними 8, 9 різальними кромками різальних 4, 5 лез виступів 10, 11 і додатковими 16, 17 головними різальними кромками різальних 4, 5 лез виступів 20, 21. Причому через ступінчасте фрезерування працюють ділянка 32, що належить виступу 11, головної 9 різальної кромки, розташована під кутом 7 з вершиною 13 на колі з діаметром 15, і ділянка 29, що належить виступу 10, головної 8 різальної кромки, розташована під кутом 6 з вершиною 12 на колі з діаметром 14. При цьому вершина 12, розташована на колі з діаметром 14, і ділянки 28, 33, що належать виступам 11, 10 виявляються розвантаженими. За рахунок дії осьової S2 подачі працюють ділянка 30, що належить виступу 20, додаткової 16 головної різальної кромки, розташованої під кутом 18 з вершиною 22 на колі, діаметром 24, і ділянка 35, що належить виступу 21, додаткової 17 головної кромки, розташованої під кутом 19 з вершиною 23 на колі, діаметром 25. При цьому вершина 23, розташована на колі з діаметром 25, і ділянки 31, 34, що належать виступам 20, 21, виявляються розвантаженими. Крім того, перехідні 26, 27 ділянки різальних 4, 5 лез мають ділянку спільної роботи між вершинами 12, 23. При використанні пропонованої конструкції торцевої фрези зі ступінчастою схемою різання підвищується продуктивність процесу фрезерування важкодоступних глухих поверхонь.
