Пристрій для індивідуального захисту людини

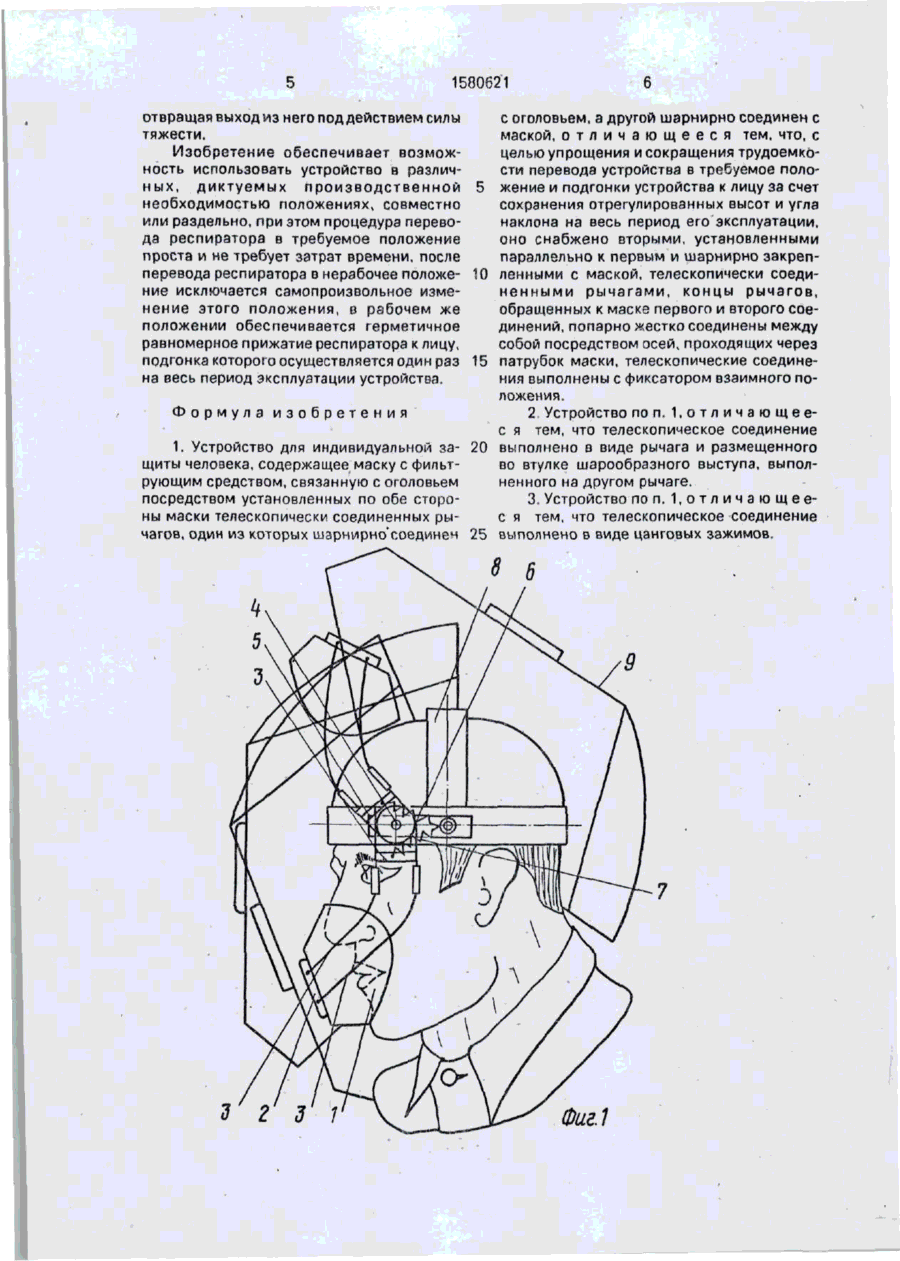

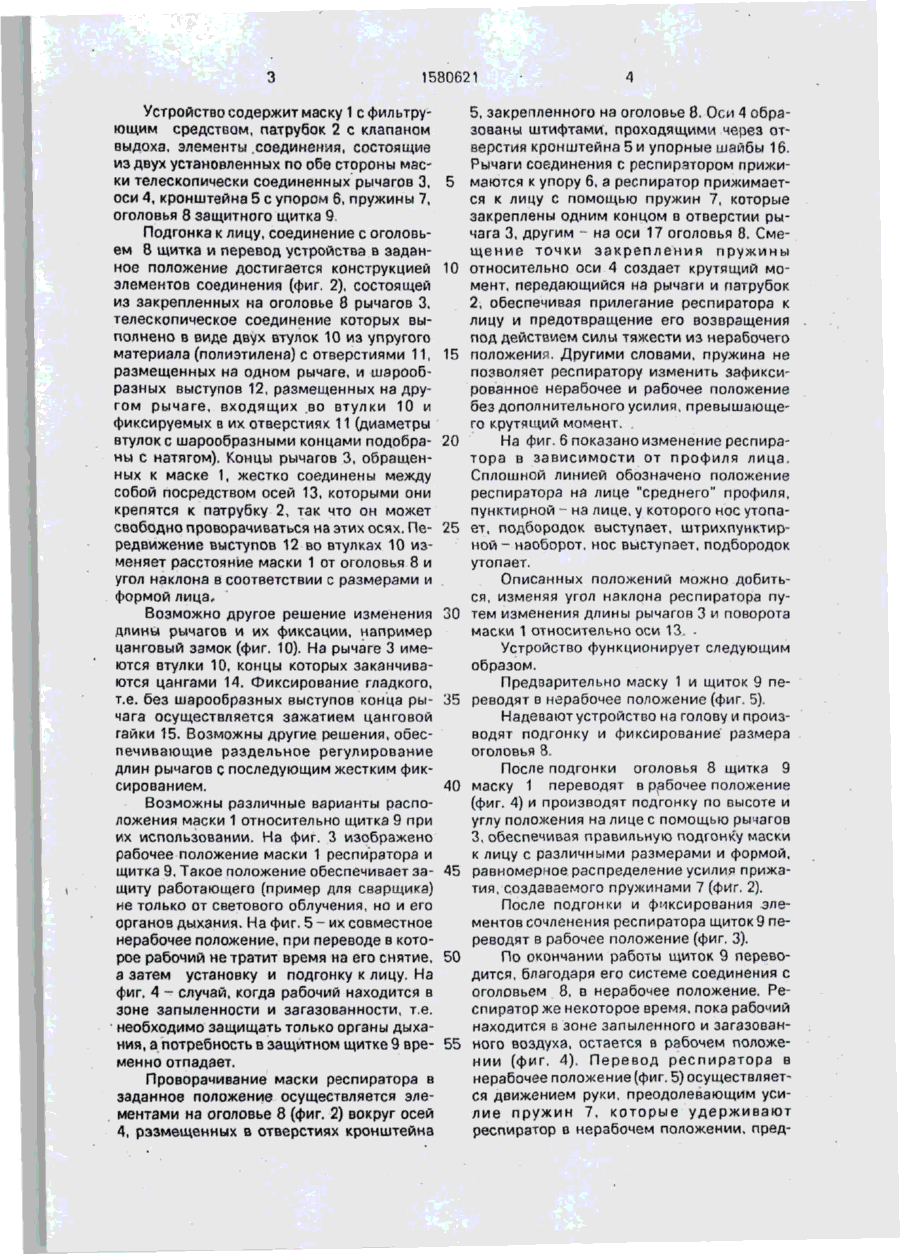

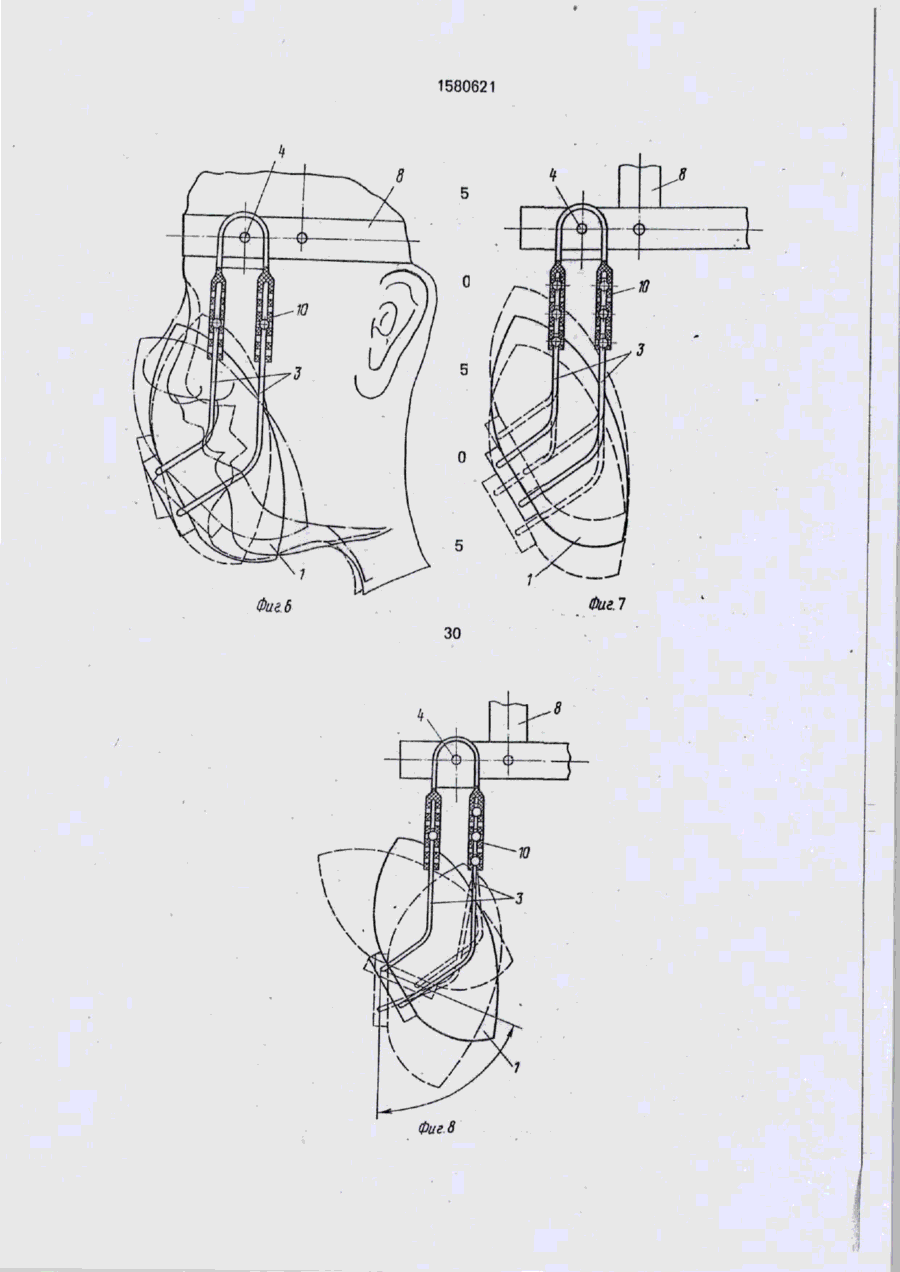

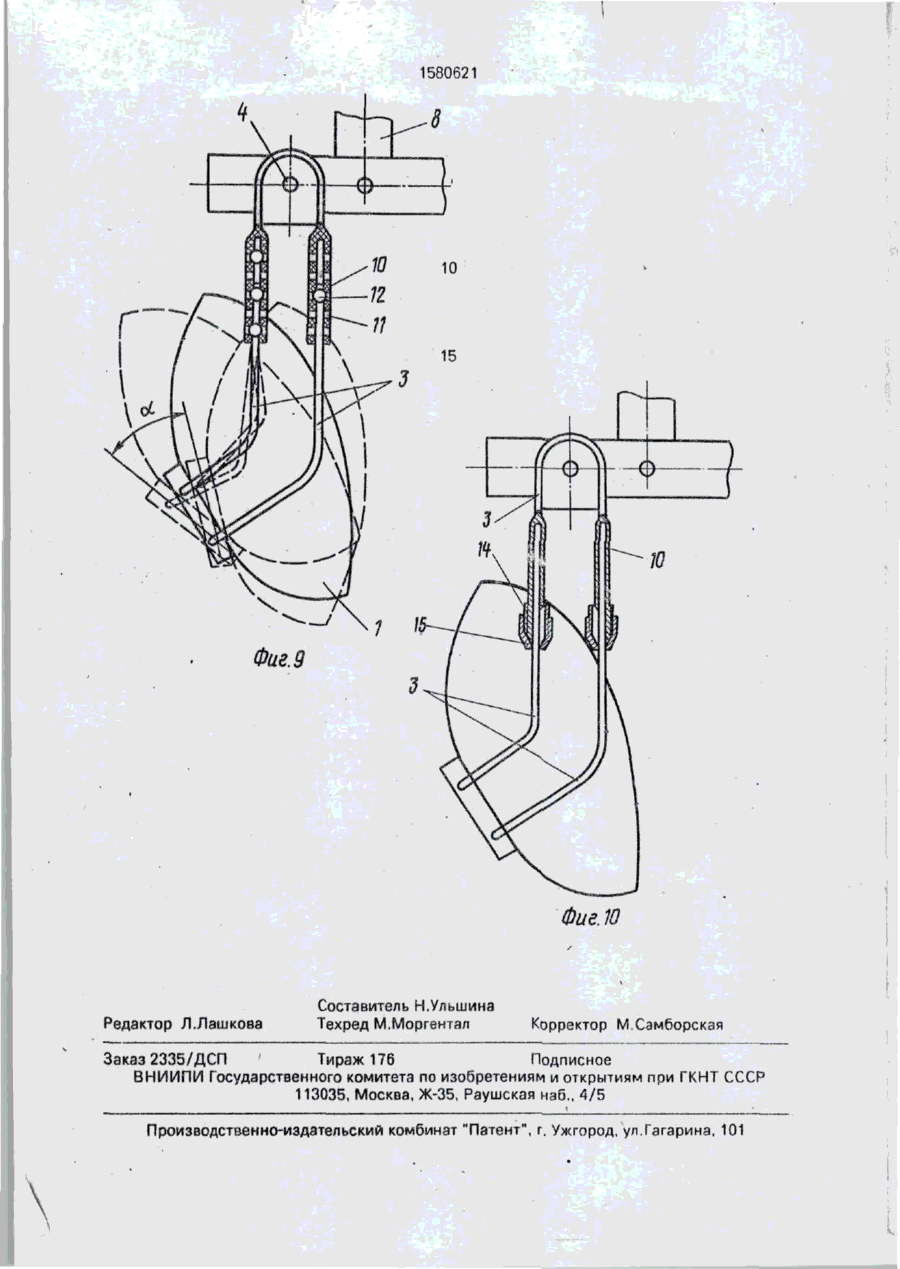

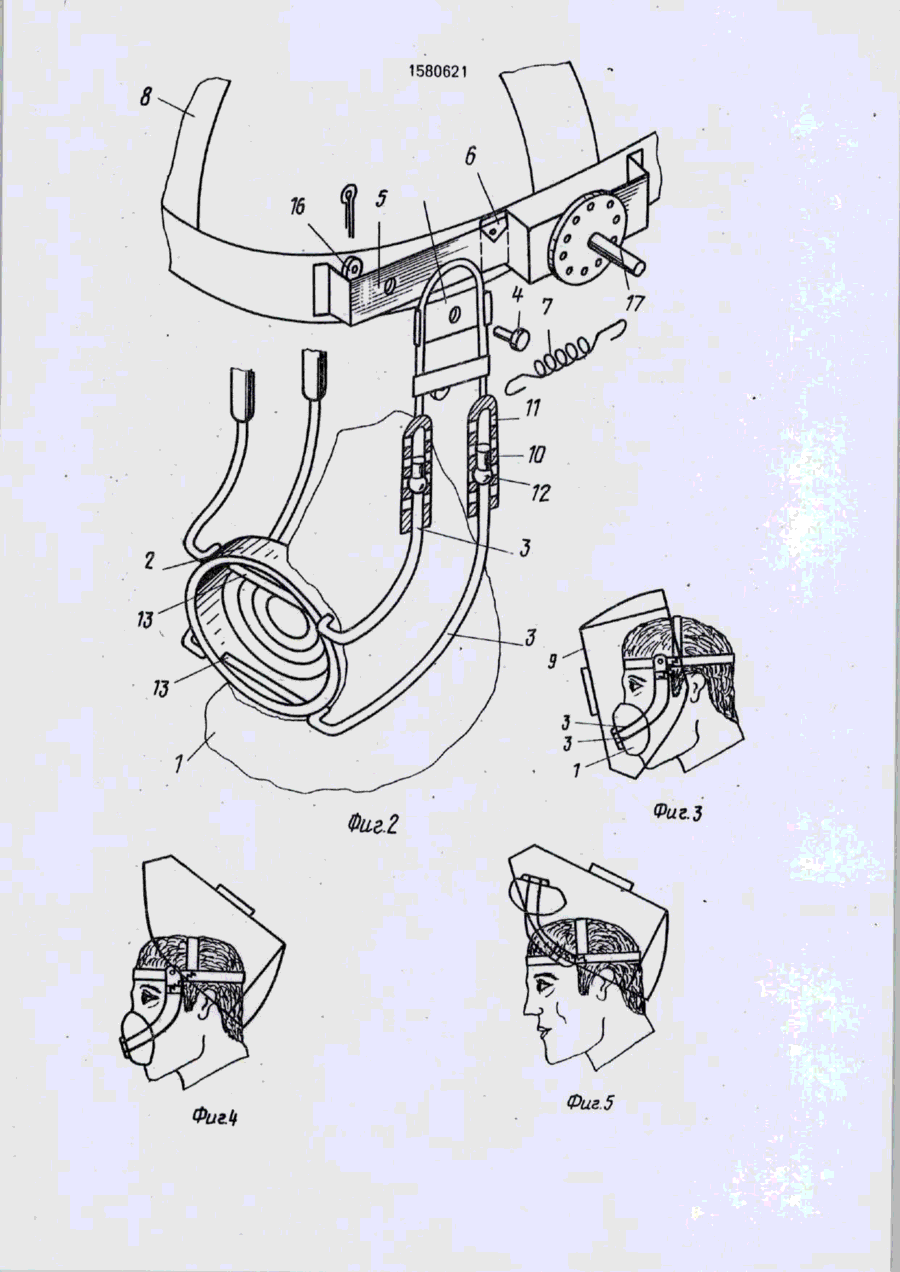

Изобретение относится к индивидуальным средствам защиты органов дыхания человека от аэрозолей и і азов Цель изобретения - упрощение и сокращение трудоемкости перевода устройства в требуемое положение и подгонка устройства к лицу за счет сохранения отрегулированных высот и угла наклона на песь период его эксплуатации. Устройство содержит маску 1 С фильтрующими элементами, патрубок 2 с клапаном выхода и элементы крепления. Элементы крепления выполнены в виде телескопически соединенных рычагов 3, прикрепленных к маске 1, и снабженных кронштейнами 5 для крепления к оголовью 8 защитного щитка с возможностью вращения рычагов 3 вокруг оси 4 крепления и пружиной 7 для поджатия маски 1 к лицу в рабочем положении и удержания ее в нерабочем. Телескопическое соединение рычагов 3 выполнено в виде втулки 10 с боковыми отверстиями 11 для фиксации шарообразного выступа 12 другого рычага 3 и удержания их в определенном положении либо в виде цанговых зажимов. Рычаги 3 установлены параллельно по обе стороны маски 1, концы их, обращенные к маске 1, шарнирно соединены с ней и попарно жестко между собой посредством осей 13, проходящих через патрубок 2 маски 1. 2 з.п.ф-лы, 10 ил. Изобретение относится к устройствам для индивидуальной защиты человека от оредных производственных факторов, например респираторов, и может быть использовано при выполнении сварочных и окрасочных работ, разливке цветных и черных металлов, других работах. Цель изобретения - упрощение и сокращение трудоемкости пэревода устройства е требуемое положение и его подгг.нка к лицу за счет сохранения отрегулируемых высоты и угла наклона на весь период эксплуатации. Нз фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - даны отдельные детали респиратора; на фиг. 3 показан респиратор и защитный щиток в рабочем положении; на фиг 4 - респиратор с защитным щитком, находящимся в рабочем положении; на фиг. 5 - респиратор и защитный щиток в нерабочем положении; на фиг. 6 показано изменение положения респиратора в зависимости от профиля лица; нэфиг. 7 - синхронное изменение длины обоих рычагоа при неизменном угле наклона респиратора; на фиг. 8 ~ изменение угла наклона респиратора путем изменения длины вторых рычагов; на фиг. 9 - изменение угла наклона респиратора за счет изменения длины первых рычагов; на фиг. 10 соединение рычагов посредством цанговых зажимов. (56) Патент С Ш А № 3833935. кл. 2-6, 1972. 27-90 Іг'ІІй? о 1580621 Устройство содержит маску 1 с фильтрующим средством, патрубок 2 с клапаном выдоха, элементы соединения, состоящие из двух установленных по обе стороны маски телескопически соединенных рычагов 3, 5 оси 4, кронштейна 5 с упором 6, пружины 7, оголовья 8 защитного щитка 9. Подгонка к лицу, соединение с оголовьем 8 щитка и перевод устройства в заданное положение достигается конструкцией 10 элементов соединения (фиг. 2), состоящей из закрепленных на оголовье 8 рычагов 3, телескопическое соединение которых выполнено в виде двух втулок 10 из упругого материала (полиэтилена) с отверстиями 11, 15 размещенных на одном рычаге, и шарообразных выступов 12, размещенных на другом рычаге, входящих во втулки 10 и фиксируемых в их отверстиях 11 {диаметры втулок с шарообразными концами подобра- 20 ны с натягом). Концы рычагов 3, обращенных к маске 1, жестко соединены между собой посредством осей 13, которыми они крепятся к патрубку 2, так что он может свободно проворачиваться на этих осях. Пе- 25 редвижение выступов 12 во втулках 10 изменяет расстояние маски 1 от оголовья 8 и угол наклона в соответствии с размерами и формой лица. Возможно другое решение изменения 30 длины рычагов и их фиксации, например цанговый замок (фиг. 10). На рычаге 3 имеются втулки 10, концы которых заканчиваются цангами 14. Фиксирование гладкого, т.е. без шарообразных выступов конца ры- 35 чага осуществляется зажатием цанговой гайки 15. Возможны другие решения, обеспечивающие раздельное регулирование длин рычагов с последующим жестким фиксированием. 40 Возможны различные варианты расположения маски 1 относительно щитка 9 при их использовании. На фиг. 3 изображено рабочее положение маски 1 респиратора и щитка 9. Такое положение обеспечивает за- 45 щиту работающего (пример для сварщика) не только от светового облучения, но и его органов дыхания. На фиг. 5-их совместное нерабочее положение, при переводе в которое рабочий не тратит время на его снятие, 50 э затем установку и подгонку к лицу. На фиг. 4 ~ случай, когда рабочий находится в зоне запыленности и загазованности, т.е. необходимо защищать только органы дыхания, а потребность в защитном щитке 9 вре- 55 менно отпадает. Проворачивание маски респиратора в заданное положение осуществляется элементами на оголовье 8 (фиг. 2) вокруг осей 4, размещенных в отверстиях кронштейна 5, закрепленного на оголовье 8. Оси 4 образованы штифтами, проходящими через отверстия кронштейна 5 и упорные шайбы 16. Рычаги соединения с респирзтором прижимаются к упору 6. а респиратор прижимается к лицу с помощью пружин 7, которые закреплены одним концом в отверстии рычага 3, другим - на оси 17 оголовья 8. Смещение точки закрепления пружины относительно оси 4 создает крутящий момент, передающийся на рычаги и патрубок 2, обеспечивая прилегание респиратора к лицу и предотвращение его возвращения под действием силы тяжести из нерабочего положения. Другими словами, пружина не позволяет респиратору изменить зафиксированное нерабочее и рабочее положение без дополнительного усилия, превышающего крутящий момент. . На фиг. 6 показано изменение респиратора в зависимости от профиля лица. Сплошной линией обозначено положение респиратора на лице "среднего" профиля, пунктирной - на лице, у которого нос утопает, подбородок выступает, штрихпунктирной - наоборот, нос выступает, подбородок утопает. Описанных положений можно добиться, изменяя угол наклона респиратора путем изменения длины рычагов 3 и поворота маски 1 относительно оси 13. Устройство функционирует следующим образом. Предварительно маску 1 и щиток 9 переводят в нерабочее положение (фиг. 5), Надевают устройство на голову и производят подгонку и фиксирование размера оголовья В. После подгонки оголовья 8 щитка 9 маску 1 переводят в рабочее положение (фиг. 4) и производят подгонку по высоте и углу положения на лице с помощью рычагов 3, обеспечивая правильную подгонку маски к лицу с различными размерами и формой, равномерное распределение усилия прижатия, создаваемого пружинами 7 (фиг. 2). После подгонки и фиксирования элементов сочленения респиратора щиток 9 переводят в рабочее положение (фиг. 3). По окончании работы щиток 9 переводится, благодаря его системе соединения с оголовьем 8, в нерабочее положение. Респиратор же некоторое время, пока рабочий находится в зоне запыленного и загазованного воздуха, остается в рабочем положении (фиг. 4). Перевод респиратора в нерабочее положение (фиг. 5) осуществляется движением руки, преодолевающим усилие пружин 7, которые удерживают респиратор в нерабочем положении, пред Фиг.2 Фиг.* Фиг. 5 1580621 отвращая выход из него под действием силы с оголовьем, а другой шарнирно соединен с тяжести. маской, о т л и ч а ю щ е е с я тем. что, с целью упрощения и сокращения трудоемкоИзобретение обеспечивает возможсти перевода устройства в требуемое полоность использовать устройство в различных, д и к т у е м ы х п р о и з в о д с т в е н н о й 5 жение и подгонки устройства к лицу за счет сохранения отрегулированных высот и угла необходимостью положениях, совместно наклона на весь период его эксплуатации, или раздельно, при этом процедура перевооно снабжено вторыми, установленными да респиратора в требуемое положение параллельно к первым и шарнирно закреппроста и не требует затрат времени, после перевода респиратора в нерабочее положе- 10 ленными с маской, телескопически соедин е н н ы м и р ы ч а г а м и , к о н ц ы рычагов, ние исключается самопроизвольное измеобращенных к маске первого и второго соенение этого положения, о рабочем же динений, попарно жестко соединены между положении обеспечивается герметичное собой посредством осей, проходящих через равномерное прижатие респиратора к лицу, подгонка которого осуществляется один раз 15 патрубок маски, телескопические соединения выполнены с фиксатором взаимного пона весь период эксплуатации устройства. ложения. Формула изобретения 2 Устройство по п. 1, о т л и ч а ю щ е е с я тем, что телескопическое соединение 1. Устройство для индивидуальной за- 20 выполнено в виде рычага и размещенного щиты человека, содержащее маску с фильтво втулке шарообразного выступа, выполрующим средством, связанную с оголовьем ненного на другом рычаге. посредством установленных по обе сторо3. Устройство по п. 1 , о т л и ч а ю щ е е ны маски телескопически соединенных рыс я тем, что телескопическое соединение чагов, один из которых шарнирно'соединен 25 выполнено в виде цанговых зажимов. 6 Фиг.1 1580621 Фаг. 7 Фиг 6 30 Фиг 8 1580621 Фае. Ю Редактор Л.Лашкова Составитель Н.Ульшина Техред М.Моргентал Корректор М Самборская Заказ 2335/ДСП Тираж 176 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская иаб., 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
