Упорядження для заміни літереносія друкарської машини

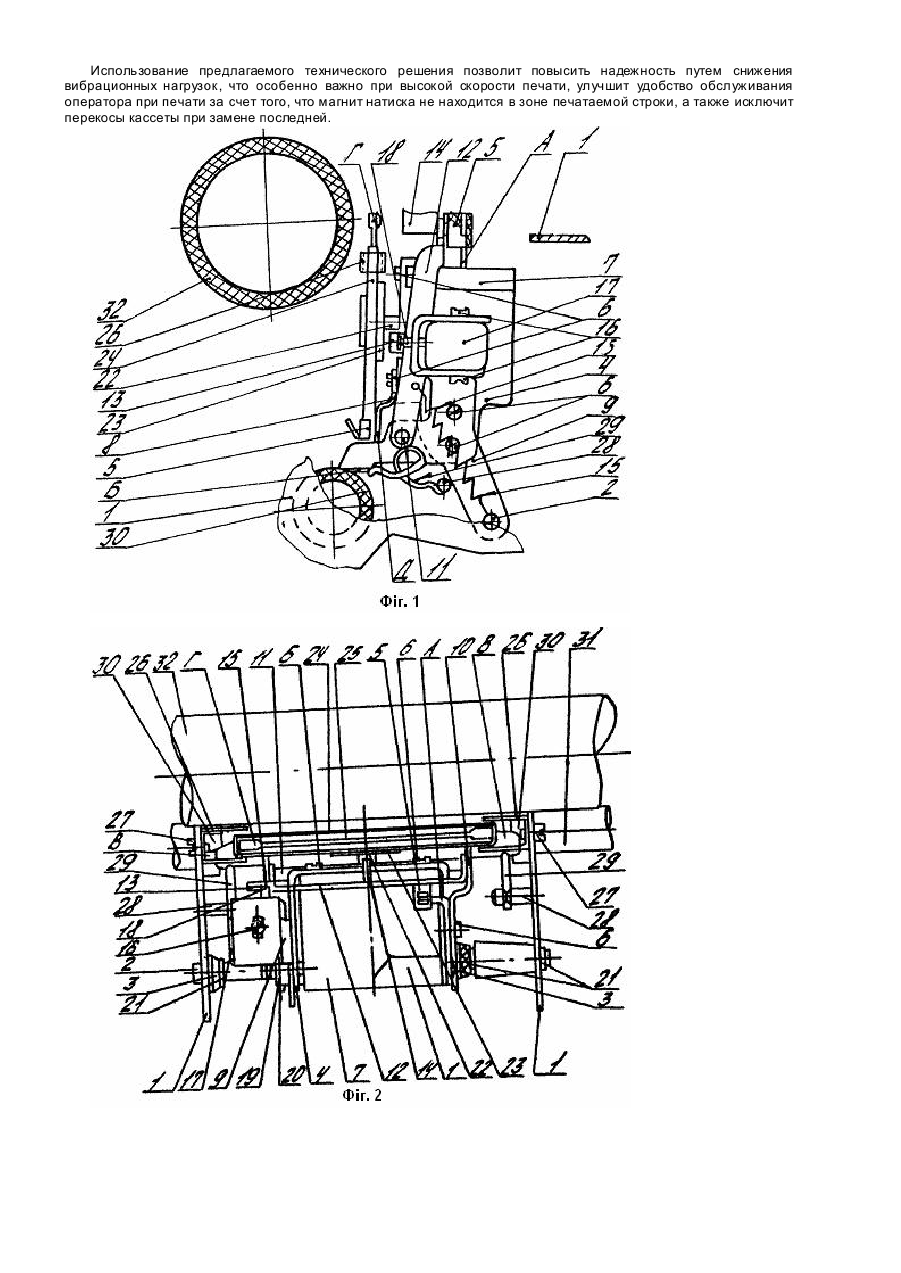

Изобретение относится к оргтехнике и может быть использовано в печатающих устройства х, а именно в пишущих машинах. Известно устройство для замены литероносителя, содержащее корпус, раму с шаговым двигателем с валом, на котором закреплен фланец и магнит натиска, который посредством шарнирного четырехзвенника связан с рамой и корпусом [1]. Недостатком известного устройства является низкая надежность, вследствие вибрации кинематических связей натиска, особенно при высокой скорости печати, что приводит к отклонению линии печати строки. Недостатками данного устройства являются также значительные габариты, неудобство обзора печатаемой строки, вследствие размещения электромагнита над зоной печати, а также возможность перекоса кассеты при использовании одного сбрасывающего рычага. В основу изобретения поставлена задача создания устройства для замены литероносителя пишущей машины, в которой за счет снижения вибрационных нагрузок и улучшения удобства обслуживания оператоpa обеспечивается повышение надежности и потребительских свойств устройства. Поставленная задача решается тем, что в устройстве для замены литероносителя пишущей машины, содержащем корпус, размещенные в корпусе ось вращения, поворотный кронштейн и держатель, жестко связанные между собой, установленный на поворотном кронштейне шаговый двигатель с валом, на котором закреплен фланец для размещения кассеты с литероносителем, магнит натиска и ударный молоточек, согласно изобретению, устройство снабжено по, меньшей мере, одной пружиной для подпружинивания кронштейна к корпусу, двумя дополнительными кронштейнами с выступами, которые соединены с поворотным кронштейном и в которых выполнены, по меньшей мере, две пары отверстий, ответно расположенных одна к другой, шарнирно установленной в одной из пар ответных отверстий кулисой с амортизатором, подпружиненной к оси вращения или к корпусу, магнит натиска размещен на П-образном выступе, выполненном на одном из кронштейнов с возможностью взаимодействия с амортизатором кулисы и жестко закрепленным ударным молоточком, на держателе выполнены два симметричных выступа для взаимодействия с кассетой, при этом плечо пружины закреплено на выступе кронштейна корпус снабжен симметрично закрепленными относительно расположения центра кассеты двумя направляющими, рабочие плоскости которых совпадают с плоскостью фланца шагового двигателя, а дополнительные кронштейны установлены на оси вращения посредством второй из пар отверстий. Количество связующи х кинематических связей магнита натиска относительно базовой поверхности поворотного кронштейна - прямо пропорционально росту вибрационных нагрузок. "Жесткое" размещение магнита натиска - независимо, производится печать или смена кассеты, - с одной из боковых сторон шагового двигателя исключает нагрузки, вызывающие вибрацию магнита натиска. Возможность перекоса кассеты обуславливается геометрией кинематики связей и формой выполнения элементов. Именно размещение в корпусе двух направляющих плоскости, которые совпадают с плоскостью фланца шагового двигателя при такой взаимосвязи с симметрично расположенными выступами держателя, когда их взаимное расстояние до центра фланца соизмеримо при повороте шагового двигателя вокруг оси позволит снизить нагрузки и равномерно распределить их на кассету. Изобретение поясняется чертежами На фиг. 1 схематически изображено устройство для замены литероносителя пишущей машины, на фиг. 2 то же вид сверху. Устройство содержит корпус 1, в котором шарнирно установлена ось 2 с вкладышами 3. Устройство также содержит поворотный кронштейн 4 с выступом А и компенсатором 5, к которому посредством винтов 6 жестко прикреплены шаговый двигатель 7. держатель 8 с выступами Б и кронштейны 9 и 10 с выступами В. Каждый из кронштейнов имеет не менее 2-х отверстий соосно расположенных друг к другу, и о первой паре которых размещены вкладыши 3 с осью 2, а во второй - шарнирно установлена ось 11 с кулисой 12. Кулиса 12 имеет амортизатор 13, ударный молоточек 14 и через пружину 15, связанную с осью 2, поджата к компенсатору 5 поворотного кронштейна 4. Кронштейн 9 имеет П-образный выступ, в котором посредством винтов 16 установлен магнит натиска 17 с валом 18 для периодического взаимодействия с амортизатором 13 кулисы 12. Шаговый двигатель 7 с поворотным кронштейном и кронштейнами 9 и 10 закреплены посредством кольца 19 с винтом 20 и фиксирующих шайб 21 продольного перемещения относительно оси 2 и корпуса 1. Шаговый двигатель имеет вал 22 с фланцем 23, на котором установлена кассета 24 с лепестковым литероносителем 25, по окружности которого размещены символы Г. Кассета 24 имеет выступы Д, которые кинематически поджаты (не показано, например, через выступы, закрепленные в корпусе) к выступам Б держателя 8). В корпусе жестко закреплены две направляющие 26 посредством винтов 27 и два выступа 28. Плоскости направляющих 26, в которых расположена кассета 24 совпадают с плоскостью фланца 23. Между выступами 28 и выступами В кронштейнов 9 и 10 размещены пружины, например, 29, которые поджимают последние к подшипникам 30, закрепленным на корпусе 1, в которых размещен вал 31. Это обеспечивает исходный зазор между литероносителем 25 с символом Г и бумагоопорным валом 32. Устройство работает следующим образом. При подаче команды для осуществления функции печати вал 18 магнита натиска 17 воздействует на амортизатор 13 кулисы 12, поворачивая последнюю вокруг оси 11. При этом ударный молоточек 14, воздействуя на символ Г лепесткового литероносителя 25, отклоняет его до соприкосновения с бумагопорным валом 32 для произведения печати. После отпечатка кулиса 12 под действием пружины 15, возвращается в исходное положение до соприкосновения с компенсатором 5 поворотного кронштейна 4. который имеет вертикальные прорези, что при наличии вкладышей в отверстиях кронштейнов 9 и 10 приводит к быстрому затуханию колебаний системы. При замене кассеты 24 с лепестковым литероносителем 25 поворачивают поворотный кронштейн 4 с шаговым двигателем 7 до упора задней стенки компенсатора 5 в корпусе 1. Пружина 29, минуя нейтральное положение цепи ось 2 - выступ 28 - выступ В кронштейнов 9 и 10, повернет последнее в верхнее положение. При этом вал 22 с фланцем 23 шагового двигателя 7 гарантировано, без затирания, выйдут из зоны контакта с кассетой 24 литероносителя 25 за счет того что выступы. В держателя 8 будут стремиться повернуть выступы, а вместе с тем и кассету 24, а направляющие 26 будут препятствовать этому. При этом контактные нагрузки возникают во всех точках одновременно, а, следовательно, распределены равномерно. Использование предлагаемого технического решения позволит повысить надежность путем снижения вибрационных нагрузок, что особенно важно при высокой скорости печати, улучшит удобство обслуживания оператора при печати за счет того, что магнит натиска не находится в зоне печатаемой строки, а также исключит перекосы кассеты при замене последней.
