Дерев’яний s-щит

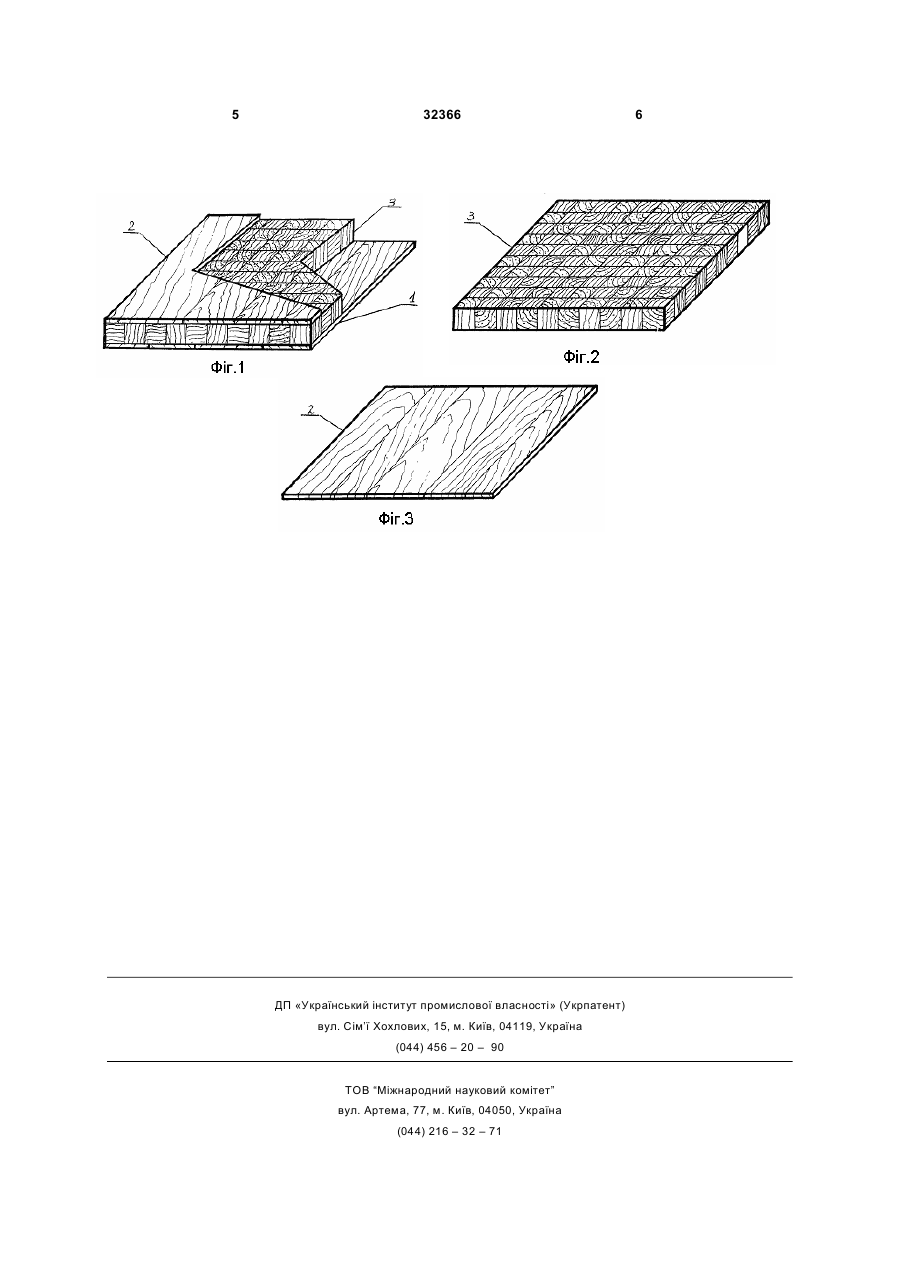

Дерев'яний щит, що включає склеєні поміж собою верхній і нижній поздовжні шари та середній шар, який відрізняється тим, що середній шар виконано із окремих елементів деревини у вигляді прямокутних призм з поздовжньою і вертикальною орієнтацією волокон деревини, склеєних поміж собою у шахматному порядку так, щоб напрямок волокон деревини кожної призми був перпендикулярним напрямку волокон призм, примикаючих до її граней. (19) (21) 99042364 (22) 27.04.1999 (24) 15.10.2002 (46) 15.10.2002, Бюл. № 10, 2002 р. (72) Сластенко Віктор Анатолійович (73) Сластенко Віктор Анатолійович (56) SU 1377352, E04F 15/04, 29.02.1988 SU 1765328, E04F 15/04, 30.09.1992 JP 02243870, E04F 15/04, 27.09.1990 3 32366 4 локон призм, примикаючих до її граней. початкової вологомісткості елементів основи деВиконання середнього шару із окремих елерев'яного щита. ментів деревини у вигляді призм кубічної форми . Суть винаход}' пояснюється рисунками, де на або близької до неї та різнооріентованість волокон фіг.1 представлено збірний дерев'яний щит, фіг.2 невеликої довжини призводить до гальмування середній наповнювальний шар, фіг.3 - один із старозвитку сил розтягу і стиснення, які виникають в білізуючих шарів. елементах шару через вплив довкілля, стримуючи Кожний дерев'яний щит представляє собою виникнення деформації як самого агару, так й склеєну із дерев'яного пиломатеріалу тришарову усього щита, зберігаючи стабільність розмірів і конструкцію прямокутної аба квадратної форми. 1 форми щита. - нижній і 2 - верхній стабілізуючі шари виконано із При виникненні деформації розтягу внаслідок окремих тонких поздовжніх пластин. Поміж цими усушення й як результат - появі мікротріщин в одшарами й розміщений середній (наповнювальний) ному з елементів середнього шару -її розвиток шар 3, утворений поздовжньо і вертикально орієнвідбувається у напрямку до більш слабкої поверхні тованими та склеєними між собою прямокутними - поверхні розподілу поміж сусідніми елементами, призмами 4, наприклад, у вигляді куба з таким тобто до поверхні, перпендикулярної напрямку її розташуванням волокон деревини, що напрямок руху. Спершу до поверхні розподілу наблизиться волокон будь-якої призми є перпендикулярним зона деформації - розтягу, яка пересувається понапрямку волокон, примикаючих до її граней сусіпереду виникаючої мікротріщини, й вона спробує дніх чотирьох призм, тобто відносно напрямку ворозірвати тіло цієї поверхні. локон призми розташовані у шахматному порядку. Як виходить із механізму гальмування тріщин Дерев'яний щит виготовляють так. Кука-Гордона, незалежно від форми тріщини і споДля нижнього 1 і верхнього 2 (стабілізуючих) собу її навантаження, відношення максимальної шарів суху стругану з двох боків дошку вологістю величини напруження, паралельного тріщині, до 6-7% пилять на тонкі пластини і калібрують їх до максимальної величини напруження, спрямованозаданої товщини, яка дорівнює 0,1-0,15 загальної го перпендикулярно її поверхні, є величина постійтовщини щита. на, яка дорівнює приблизно 1/5. Це має фундамеДля виготовлення середнього (наловшовальнтальне значення .для усіх тріщин, що є в ного) шару використовують також сухе дерево, з розтягнутому матеріалі. Тут стають важливими якого виготовляють допоміжні щити з поздовжнім внутрішні поверхні розподілу в середньому ( напорозташуванням волокон товщиною 0,7-0,8 від завнювальному) шарі. У запропонованому шарі це гальної товщини щита. Половину допоміжних щимножина поверхонь розподілу поміж окремими тів пилять удовж на бруски з поздовжнім розташуелементами - призмами із взаємно перпендикуляванням волокон, а другу половину пилять поперек рним, різно орієнтованим розташуванням волокон волокон на бруски з поперечним розташуванням деревини. Як відомо, ці поверхні слабкіші за отоволокон. Розміри перерізу брусків однакові. Бруски чуючий їх матеріал, роблять його в'язким, одночасклеюють між собою через один у проміжний щит сно зміцнюючи увесь дерев'яний щит внаслідок так, щоб орієнтація волокон поздовжніх брусків утворення “ловушок”, гальмуючих розвиток дефобула поздовжньою, а поперечних брусків - вертирмацій і мікротріщин. Рухаюча попереду мжротрікальною. Виготовлений проміжний щит пилять щини зона розтягу Ігри наближенні до поверхні поперек поздовжніх брусків на полоси з розмірами розподілу, коли міцність її менша за 1/5 величини перерізу, що дорівнюють розмірам перерізу поздозчеплення матеріалу, зруйнує цю поверхню, утвовжніх і поперечних брусків, які також склеюють рюючи у більш в'язкому матеріалі “ловушку”, яка поміж собою за допомогою затискача зі зміщенням спіймає і зупинить розвиток основної мікро тріщивідносно одне одного на ширину поздовжнього ни. В результаті вона буде притуплена й не матибруска Отриманий наповнювальний шар обрізаме подальшого розвитку. Таким чином, велика ють по периметру до заданих розмірів. кількість поверхонь розподілу із взаємно перпенДля збирання дерев'яного щита у пресовому дикулярним розташуанням волокон деревини гапристрої викладають послідовно одне на одне льмуватиме виникнення і розвиток як мікротріщин, нижній 1 ( стабілізуючий) шор із заготовлених тонтак й інших видів деформацій, визначених умоваких пластин, потім середній 3 ( наповнювальний) ми експлуатації дерев'яного щита. шар і верхній 2 (стабілізуючий) шар також у вигляКрім того, у запропонованому дерев'яному ді тонких пластин. На кожний шор, крім верхнього, щиті простежується виникнення додаткового стананосять клей. Зібрана конструкція пресується. білізуючого ефекту, обумовленого наявністю тонЧас витримки у запресованому стані залежить від кого клейового шару навколо кожного окремого марки клею, який застосовано, наприклад, для елемента наповнювального шару, що утворюється клею марки Клейбіт 303 час витримки становить при склеюванні щита. Клейовий розчин змочує 20 хвилин при 20°С. Виготовлений щит зачищадеревину, проникає при пресуванні спершу у внутють, шліфують, калібрують по товщині, обрізають рішні порожнини широких клітин, у трахеї, трахеїпо периметру до заданих розмірів. ди, серцевинні промені, а потім у вузькі порожнини Запропонований дерев'яний щит характеризулібріформу і навіть у міжміцелярні зони. Від діяння ється високою міцністю та якістю, стабільністю хімічної реакції, нагріву та з інших причин клейоформи і розмірів та довговічністю, не підлягає жовий розчин тужавіє у цих порожнинах, утворюючи лобленню, дозволяє знизити матеріаломісткість міцний "міст" між поверхнями, які склеюваються. виробництва внаслідок зменшення товщини щита, Наявність цього "моста" з усіх боків окремих елещо обумовлено застосуванням ефективного мехаментів утворює оболонку, яка сприяє стабілізації нізму гальмування розвитку напружень. 5 32366 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71 6
