Двигун, що складається з гідравлічного виконавчого механізму, який відрізняється тим, що в корпусі всередині робочої порожнини, заповненої рідиною, встановлена клинова передача у виді пустоті­лих призм, насаджених на пластинчатий шток вікнами, які знахо­дяться в гранях сходячих в клин, а визначені розміри вікон обме­жують поступальне переміщення призм шляхом дотикання плоских сторін штока, призми зібрані в паралелепіпед і насаджені поміж вкладишами на штоці вершинами вертикально з двух сторін штока відносно його площин, бокові грані призм не затиснуті направляючими, регулюючими щілини, а грані призм, які сходять в клин, ковзають одна по другій на ролікових підшипниках, втягуванням штока всередину призм від тиску рідини передається прямолінійний рух в обертовий фіксаторами на зубчате колесо з валом, встановле­них в кожух двигуна.

Текст

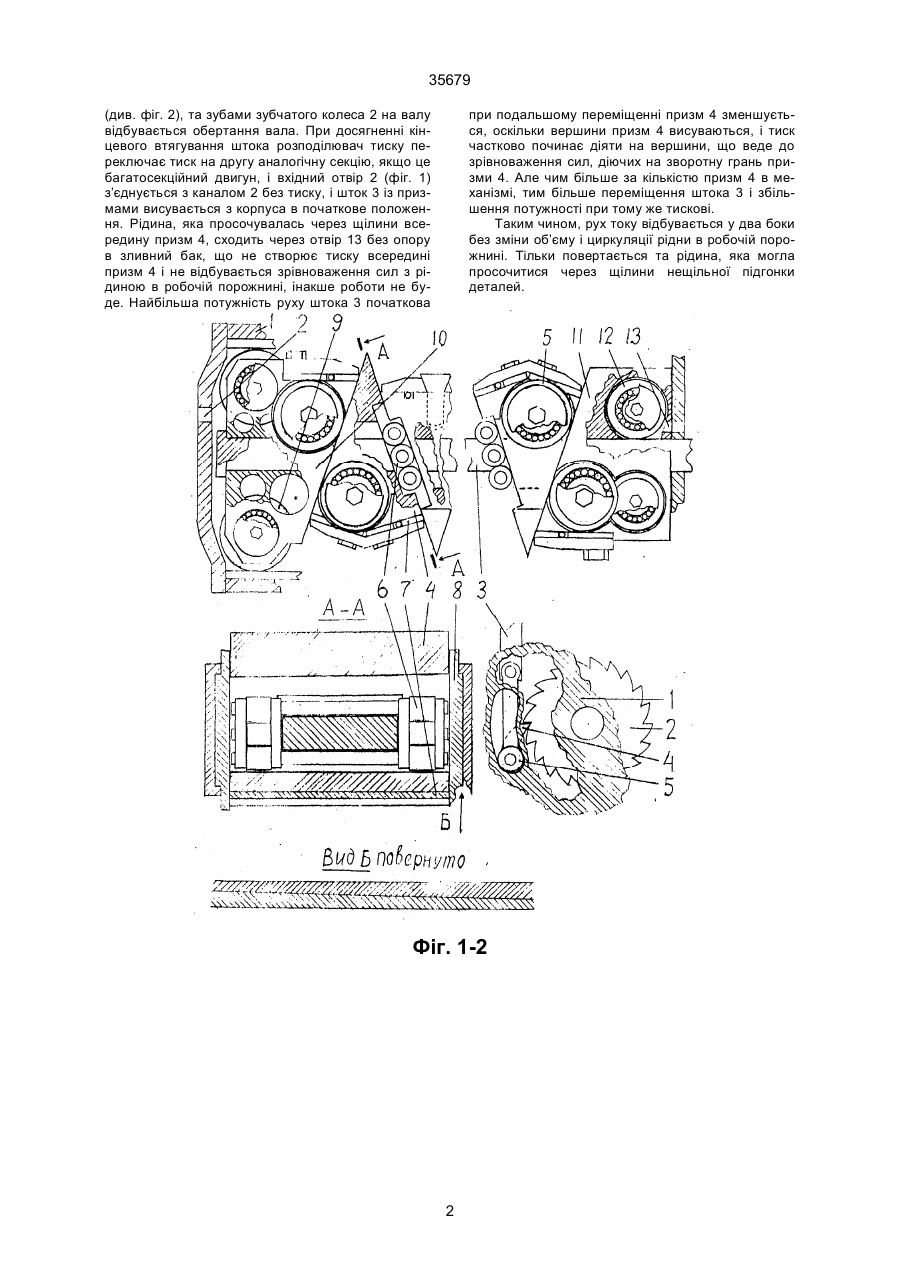

Двигун, що складається з гідравлічного виконавчого механізму, який відрізняється тим, що в корпусі всередині робочої порожнини, заповненої рідиною, встановлена клинова передача у вигляді пустотілих призм, насаджених не пластинчатий 35679 (див. фіг. 2), та зубами зубчатого колеса 2 на валу відбувається обертання вала. При досягненні кінцевого втягування штока розподілювач тиску переключає тиск на другу аналогічну секцію, якщо це багатосекційний двигун, і вхідний отвір 2 (фіг. 1) з’єднується з каналом 2 без тиску, і шток 3 із призмами висувається з корпуса в початкове положення. Рідина, яка просочувалась через щілини всередину призм 4, сходить через отвір 13 без опору в зливний бак, що не створює тиску всередині призм 4 і не відбувається зрівноваження сил з рідиною в робочій порожнині, інакше роботи не буде. Найбільша потужність руху штока 3 початкова при подальшому переміщенні призм 4 зменшується, оскільки вершини призм 4 висуваються, і тиск частково починає діяти на вершини, що веде до зрівноваження сил, діючих на зворотну грань призми 4. Але чим більше за кількістю призм 4 в механізмі, тим більше переміщення штока 3 і збільшення потужності при тому же тискові. Таким чином, рух току відбувається у два боки без зміни об’єму і циркуляції рідни в робочій порожнині. Тільки повертається та рідина, яка могла просочитися через щілини нещільної підгонки деталей. Фіг. 1-2 2 35679 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
