Електророзрядна ексиплексна лампа з випромінюванням у жовтій області спектра
Номер патенту: 32581
Опубліковано: 26.05.2008
Автори: Гуйван Микола Миколайович, Малініна Антоніна Олександрівна, Малінін Олександр Миколайович
Формула / Реферат
Електророзрядна ексиплексна лампа з випромінюванням у жовтій області спектра, що містить об'єм з робочою сумішшю, який обмежено кварцовою трубкою, що зварена в торцях, і в якій коаксіально розміщені два електроди, причому один із електродів розташований на зовнішній поверхні трубки, яка відрізняється тим, що другий електрод знаходиться всередині кварцової трубки, а як робоча суміш використано пари дийодиду цинку з буферним газом, основними робочими хвилями якої є випромінювання молекули монойодиду цинку ZnI* на В-Х - переході у жовтій області спектра з максимумом при довжині хвилі 602 нм.
Текст

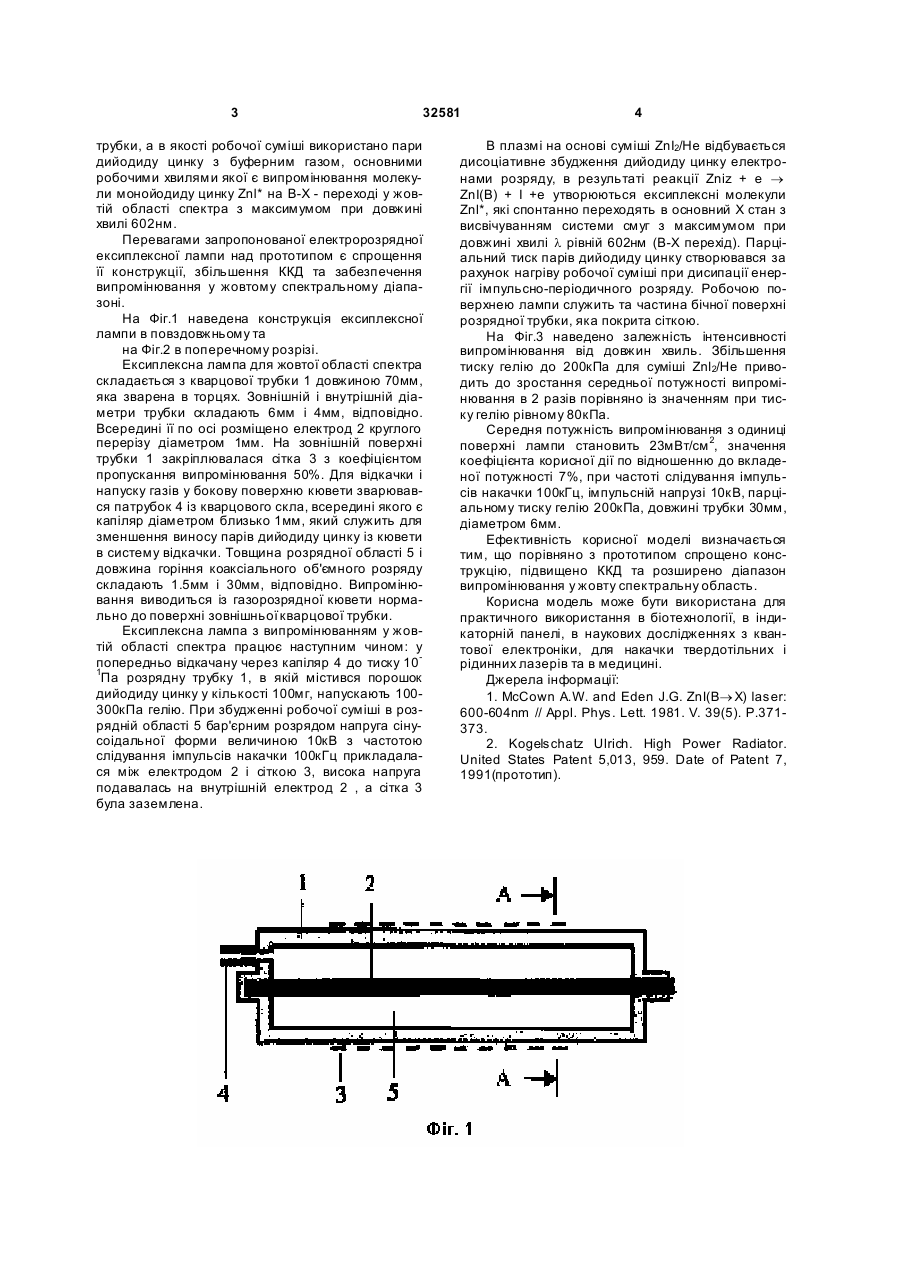

УКРАЇНА (19) UA (11) 32581 (13) U (51) МПК (2006) H01S 3/097 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС в идається під в ідпов ідальність в ласника патенту ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ЕЛЕКТРОРОЗРЯДНА ЕКСИПЛЕКСНА ЛАМП А З ВИПРОМІНЮВАННЯМ У ЖОВТІЙ ОБЛАСТІ СП ЕКТРА 1 2 (13) 32581 (11) Спільні суттєві ознаки прототипу і винаходу: потужне джерело випромінювання складається з розрядного простору, розрядний простір формується двома електродами, на поверхні одного діелектрика розміщено зовнішній електрод у виді дротяної сітки. До електродів підключається джерело змінного струму для забезпечення накачки розряду. Відомий пристрій має недоліки: 1. Внутрішній електрод знаходиться всередині кварцової трубки. Це приводить до втрати енергії джерела накачки розряду на нагрів кварцового діелектрика і тим самим веде до зменшення енергії, що вкладається в розрядний простір, а це в свою чергу зменшує потужність і ККД пристрою; 2. В якості газу наповнювача розрядного простору не включено пари дийодиду цинку з буферним газом, що забезпечує випромінювання з максимумом при довжині хвилі (602)нм [2]. Завданням корисної моделі є спрощення конструкції ексиплексної лампи, та розширення діапазону випромінювання в жовту спектральну область. Поставлена задача досягається таким чином, що електророзрядна ексиплексна лампа з випромінюванням у жовтій області спектра, що містить об'єм з робочою сумішшю, який обмежено кварцовою трубкою, що зварена в торцях і в якій застосовано два коаксіальне розміщені електроди, причому один із них розміщений на зовнішній поверхні трубки, яка відрізняється тим, що внутрішній електрод розміщено окремо від кварцової UA Корисна модель відноситься до газорозрядної електроніки, світлотехніки і може використовуватись для накачки твердотільних і рідинних лазерів, в біотехнології, та медицині. Відоме ексиплексне джерело випромінювання видимого діапазону у жовтій області спектра на системі молекулярних смуг моногалогеніду цинку (Znl*) (перехід В-Х) з максимумом випромінювання на довжинах хвиль ~602нм, яке утворюється за рахунок фотодисоціації парів дийодиду цинку (ZnI2) під дією випромінювання ArF (193нм) лазера [1]. Недоліком відомого джерела є те, що застосування випроміннювання ArF лазера (193нм) для збудження випромінювання молекулярних смуг монойодіду цинку ускладнює та робить громіздким джерело. Окрім того, в джерелі досягаються малі значення енергії випромінювання (
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrodischarge exiplex lamp with radiation in yellow spectrum
Автори англійськоюHuivan Mykola Mykolaiovych, Malinina Antonina Oleksandrivna, Malinin Oleksandr Mykolaiovych
Назва патенту російськоюЭлектроразрядная эксиплексная лампа с излучением в желтой области спектра
Автори російськоюГуйван Николай Николаевич, Малинина Антонина Александровна, Малинин Александр Николаевич
МПК / Мітки
МПК: H01S 3/097
Мітки: випромінюванням, електророзрядна, спектра, лампа, жовтий, ексиплексна, області
