Пристрій для відділення сформованого шару пастоподібної речовини від циліндричної поверхні

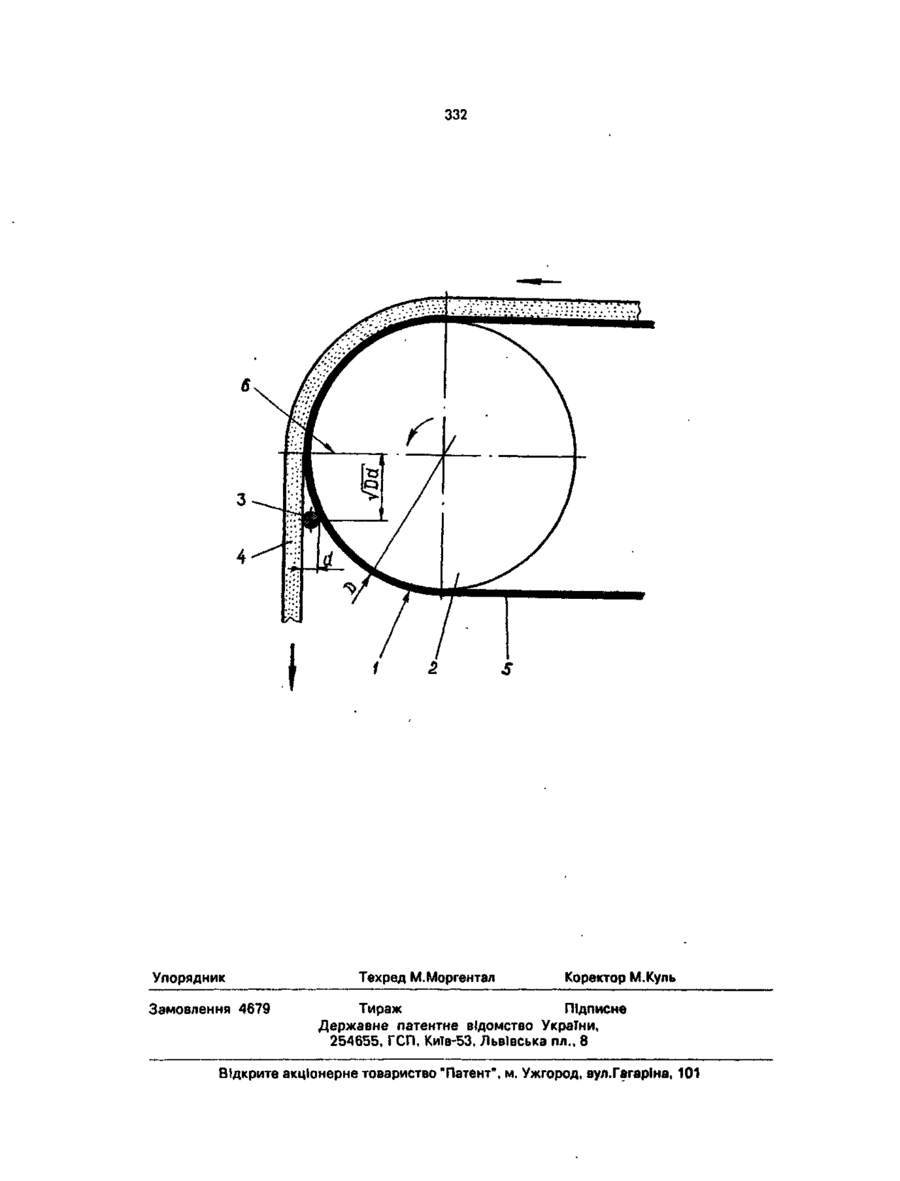

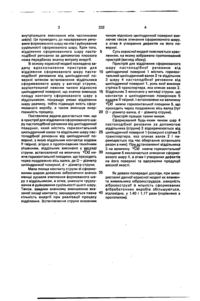

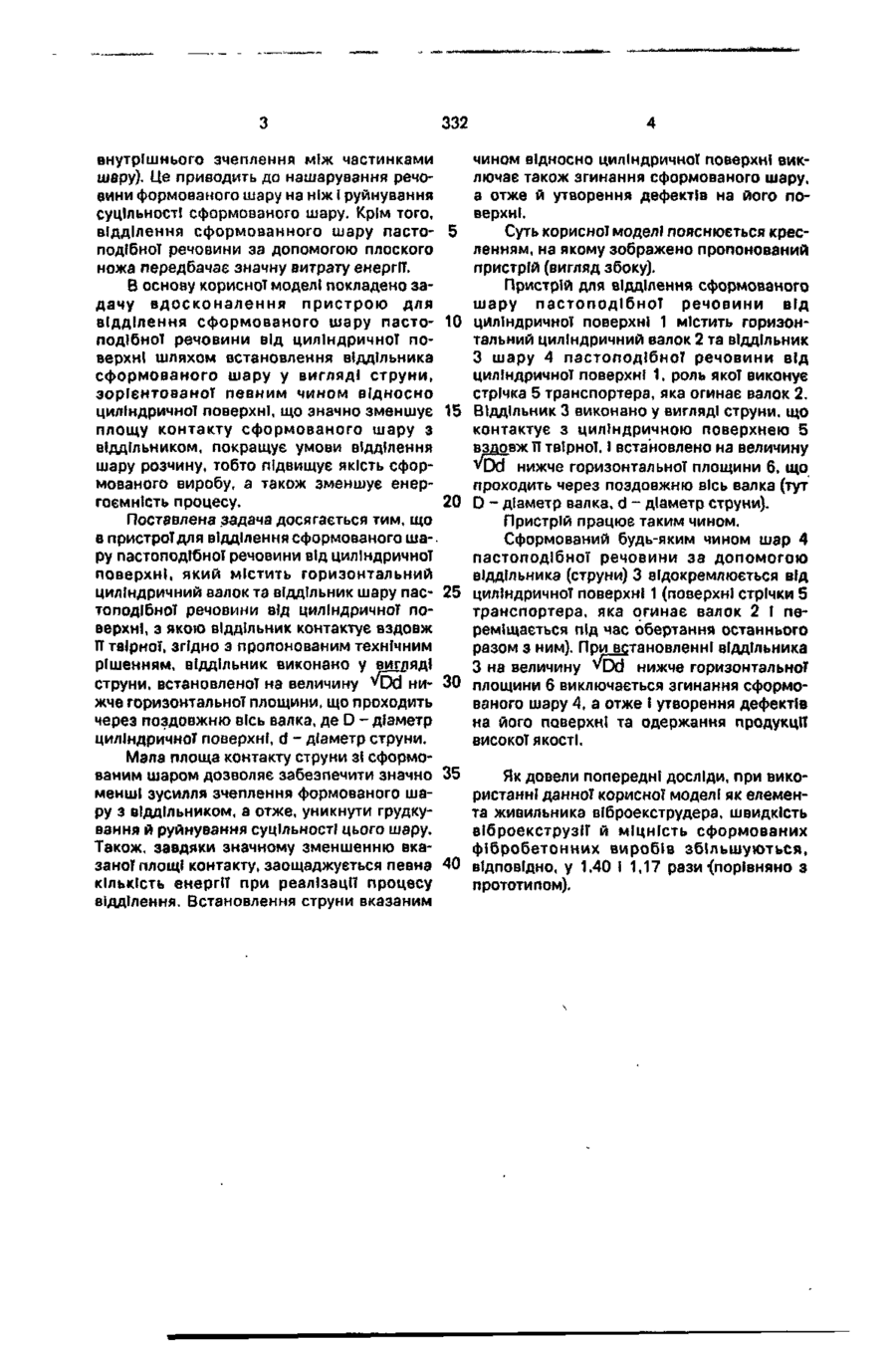

Пристрій для відділення сформованого шару пастоподібної речовини від циліндричної поверхні, який містить горизонтальний циліндричний валок та віддільник шару пастоподібної речовини від циліндричної поверхні, з якою віддільник контактує вздовж її твірної, який в і д р і з н я є т ь с я тим, що віддільник виконано у вигляді струни, встановленої на величину VDd нижче горизонтальної площини, що проходить через поздовжню вісь валка, де D - діаметр циліндричної поверхні, d діаметр струни. С > Корисна модель належить до пристроїв, які використовуються при формуванні пастоподібних речовин, наприклад фібробетонних виробів, та може бути використана при відділенні будівельного розчину від валка (або стрічки транспортера, що огинає валок). Відомий пристрій для відділення формованого шару пастоподібної речовини від циліндричної поверхні, який містить два горизонтальних циліндричних валка та виконаний у вигляді двох екструзійних ножів віддільник шару пастоподібної речовини від циліндричних поверхонь валків, при цьому екструзійні ножі контактують вздовж твірних вказаних циліндричних поверхонь [Авт, св. СРСР № 944929. кл. В 28 В 3/20, опублік. 23.07.82]. Недоліком пристрою є значний опір течії маси з боку екструзійних ножів, а отже й підвищена енергоємність установки, а та кож можливість утворення дефектів на поверхні сформованого шару пастоподібної речовини внаслідок значної поверхні контакту між вказаним шаром І екструзійними ножами. Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є пристрій для відділення сформованого шару пастоподібної речовини від циліндричної поверхні, який містить горизонтальний циліндричний валок та віддільник шару пастоподібної речовини від циліндричної поверхні, з якою виконаний у вигляді плоского ножа віддільник контактує вздовж її твірної [Авт. св. СРСР № 316564, кл. В 28 В 3/12, опублік. 07.10.71]. Недоліком даного пристрою є низька якість сформованого листа внаслідок перевищення адгезійного зусилля когезії (тобто зусилля зчеплення формованого шару з поверхнею валка більше, ніж зусилля со со го 332 внутрішнього зчеплення між частинками шару). Це приводить до нашарування речовини формованого шару на ніж і руйнування суцільності сформованого шару. Крім того, відділення сформованного шару пасто- 5 подібної речовини за допомогою плоского ножа передбачає значну витрату енергії. В основу корисної моделі покладено задачу вдосконалення пристрою для відділення сформованого шару пасто- 10 подібної речовини від циліндричної поверхні шляхом встановлення віддільника сформованого шару у вигляді струни, зорієнтованої певним чином відносно циліндричної поверхні, що значно зменшує 15 площу контакту сформованого шару з віддільником, покращує умови відділення шару розчину, тобто підвищує якість сформованого виробу, а також зменшує енергоємність процесу. 20 Поставлена задача досягається тим, що в пристрої для відділення сформованого ша-. ру пастоподібної речовини від циліндричної поверхні, який містить горизонтальний циліндричний валок та віддільник шару пас- 25 топодібної речовини від циліндричної поверхні, з якою віддільник контактує вздовж її твірної, згідно з пропонованим технічним рішенням, віддільник виконано у вигляді струни, встановленої на величину VDd ни- ЗО жче горизонтальної площини, що проходить через поздовжню вісь валка, де D - діаметр циліндричної поверхні, d - діаметр струни. Мала площа контакту струни зі сформованим шаром дозволяє забезпечити значно 35 менші зусилля зчеплення формованого шару з віддільником, а отже, уникнути грудкування й руйнування суцільності цього шару. Також, завдяки значному зменшенню вказаної площі контакту, заощаджується певна 40 кількість енергії при реалізації процесу відділення. Встановлення струни вказаним чином відносно циліндричної поверхні виключає також згинання сформованого шару, а отже й утворення дефектів на його поверхні. Суть корисної моделі пояснюється кресленням, на якому зображено пропонований пристрій (вигляд збоку). Пристрій для відділення сформованого шару пастоподібної речовини від циліндричної поверхні 1 містить горизонтальний циліндричний валок 2 та віддільник З шару 4 пастоподібної речовини від циліндричної поверхні 1, роль якої виконує стрічка 5 транспортера, яка огинає валок 2. Віддільник 3 виконано у вигляді струни, що контактує з циліндричною поверхнею 5 вздовж її твірної, І встановлено на величину VDd нижче горизонтальної площини 6, що проходить через поздовжню вісь валка (тут D - діаметр валка, d - діаметр струни). Пристрій працює таким чином. Сформований будь-яким чином шар 4 пастоподібної речовини за допомогою віддільника (струни) 3 відокремлюється від циліндричної поверхні 1 (поверхні стрічки 5 транспортера, яка огинає валок 2 І переміщається під час обертання останнього разом з ним). При встановленні віддільника З на величину VDd нижче горизонтальної площини 6 виключається згинання сформованого шару 4, а отже І утворення дефектів на його поверхні та одержання продукції високої якості. Як довели попередні досліди, при використанні данної корисної моделі як елемента живильника віброекструдера. швидкість віброекструзії й міцність сформованих фібробетонних виробів збільшуються, відповідно, у 1,40 І 1,17 рази {порівняно з прототипом). 332 Упорядник Замовлення 4679 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
