Дозатор формувальних матеріалів

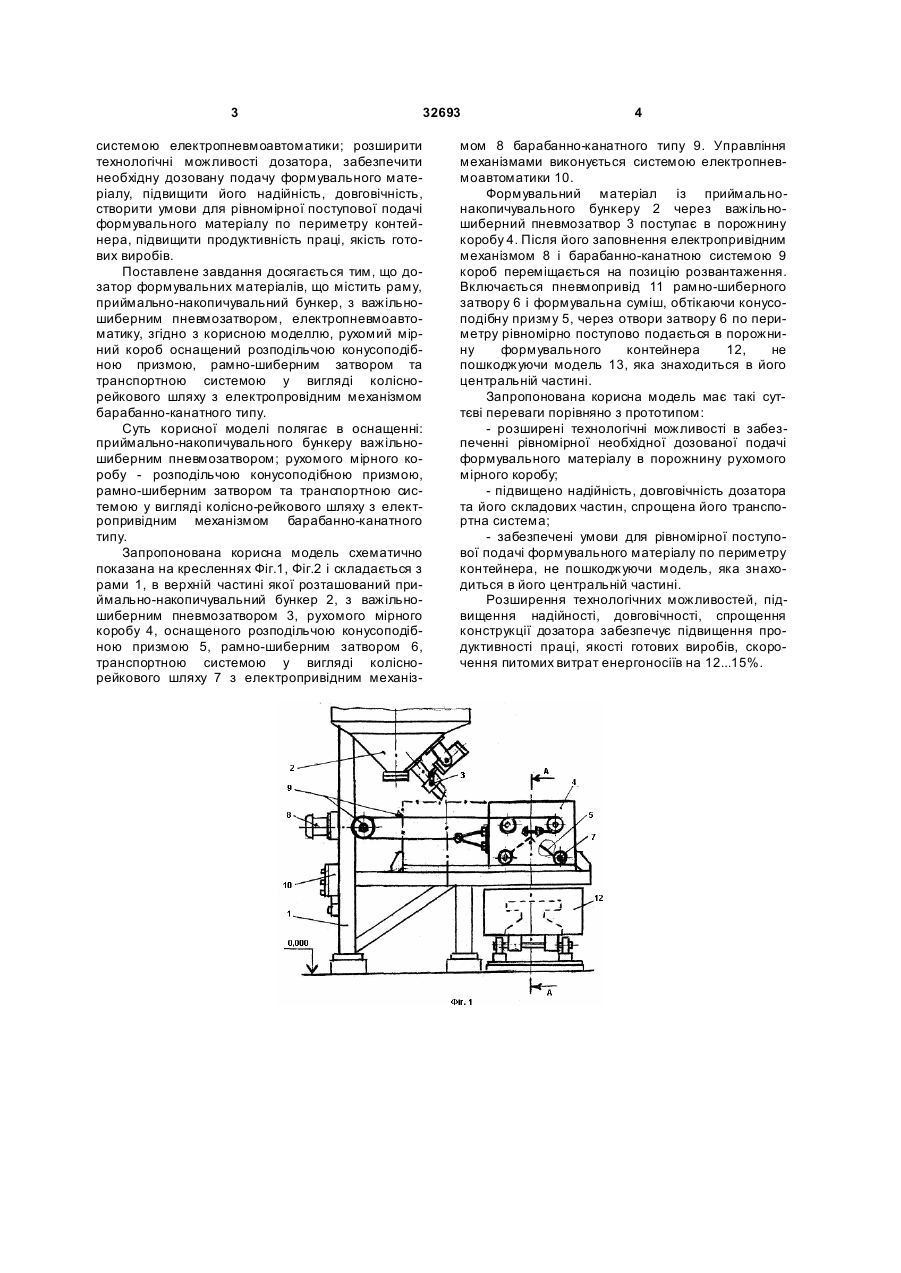

Дозатор формувальних матеріалів, що містить раму, приймально-накопичувальний бункер, рухомий мірний короб, рухомий формувальний контейнер з моделлю та систему електропневмоавтоматики, який відрізняється тим, що приймальнонакопичувальний бункер оснащений важільношиберним пневмозатвором, а рухомий мірний короб оснащений розподільною конусоподібною призмою, рамно-шиберним пневмозатвором та транспортною системою у вигляді коліснорейкового шляху з електропривідним механізмом барабанно-канатного типу. (19) (21) u200800595 (22) 18.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, UA, ШИНСЬКИЙ ОЛЕГ ЙОСИПОВИЧ, UA, КАРИЧКОВСЬКИЙ ПЕТРО МИКИТОВИЧ, UA, БЕРДИЄВ КУРБАН ХОДЖА ОГЛИ, UA, ЯКОВИШИН ОЛЕГ АНАТОЛІЙОВИЧ, UA (73) ШИНСЬКИЙ ІГОР ОЛЕГОВИЧ, UA, ШИНСЬКИЙ ОЛЕГ ЙОСИПОВИЧ, UA, КАРИЧКОВСЬКИЙ ПЕТРО МИКИТОВИЧ, UA, БЕРДИЄВ КУРБАН ХОДЖА ОГЛИ, UA, ЯКОВИШИН ОЛЕГ АНАТОЛІЙОВИЧ, UA 3 32693 системою електропневмоавтоматики; розширити технологічні можливості дозатора, забезпечити необхідну дозовану подачу формувального матеріалу, підвищити його надійність, довговічність, створити умови для рівномірної поступової подачі формувального матеріалу по периметру контейнера, підвищити продуктивність праці, якість готових виробів. Поставлене завдання досягається тим, що дозатор формувальних матеріалів, що містить раму, приймально-накопичувальний бункер, з важільношиберним пневмозатвором, електропневмоавтоматику, згідно з корисною моделлю, рухомий мірний короб оснащений розподільчою конусоподібною призмою, рамно-шиберним затвором та транспортною системою у вигляді коліснорейкового шляху з електропровідним механізмом барабанно-канатного типу. Суть корисної моделі полягає в оснащенні: приймально-накопичувального бункеру важільношиберним пневмозатвором; рухомого мірного коробу - розподільчою конусоподібною призмою, рамно-шиберним затвором та транспортною системою у вигляді колісно-рейкового шляху з електропривідним механізмом барабанно-канатного типу. Запропонована корисна модель схематично показана на кресленнях Фіг.1, Фіг.2 і складається з рами 1, в верхній частині якої розташований приймально-накопичувальний бункер 2, з важільношиберним пневмозатвором 3, рухомого мірного коробу 4, оснащеного розподільчою конусоподібною призмою 5, рамно-шиберним затвором 6, транспортною системою у вигляді коліснорейкового шляху 7 з електропривідним механіз 4 мом 8 барабанно-канатного типу 9. Управління механізмами виконується системою електропневмоавтоматики 10. Формувальний матеріал із приймальнонакопичувального бункеру 2 через важільношиберний пневмозатвор 3 поступає в порожнину коробу 4. Після його заповнення електропривідним механізмом 8 і барабанно-канатною системою 9 короб переміщається на позицію розвантаження. Включається пневмопривід 11 рамно-шиберного затвору 6 і формувальна суміш, обтікаючи конусоподібну призму 5, через отвори затвору 6 по периметру рівномірно поступово подається в порожнину формувального контейнера 12, не пошкоджуючи модель 13, яка знаходиться в його центральній частині. Запропонована корисна модель має такі суттєві переваги порівняно з прототипом: - розширені технологічні можливості в забезпеченні рівномірної необхідної дозованої подачі формувального матеріалу в порожнину рухомого мірного коробу; - підвищено надійність, довговічність дозатора та його складових частин, спрощена його транспортна система; - забезпечені умови для рівномірної поступової подачі формувального матеріалу по периметру контейнера, не пошкоджуючи модель, яка знаходиться в його центральній частині. Розширення технологічних можливостей, підвищення надійності, довговічності, спрощення конструкції дозатора забезпечує підвищення продуктивності праці, якості готових виробів, скорочення питомих витрат енергоносіїв на 12...15%. 5 Комп’ютерна в ерстка І.Скворцов а 32693 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
