Ваговий дозатор сипучих матеріалів
Номер патенту: 25998
Опубліковано: 27.08.2007
Формула / Реферат
Ваговий дозатор сипучих матеріалів, до складу якого входять витратний бункер з механізмом струшування, живильник, бункерні ваги з мікропроцесорним блоком вимірювання та індикації маси, програмний регулятор та блок керування, який відрізняється тим, що програмний регулятор виконаний у вигляді двох мікрохвильових пристроїв ближньої радіолокації, закріплених над живильником по його поздовжній осі, причому перший пристрій розташовано біля вихідного отвору витратного бункера, другий пристрій - над краєм живильника, а виходи цих пристроїв підключені до мікропроцесорного блока, виходи котрого з'єднані з блоком керування приводами живильника та механізму струшування.
Текст

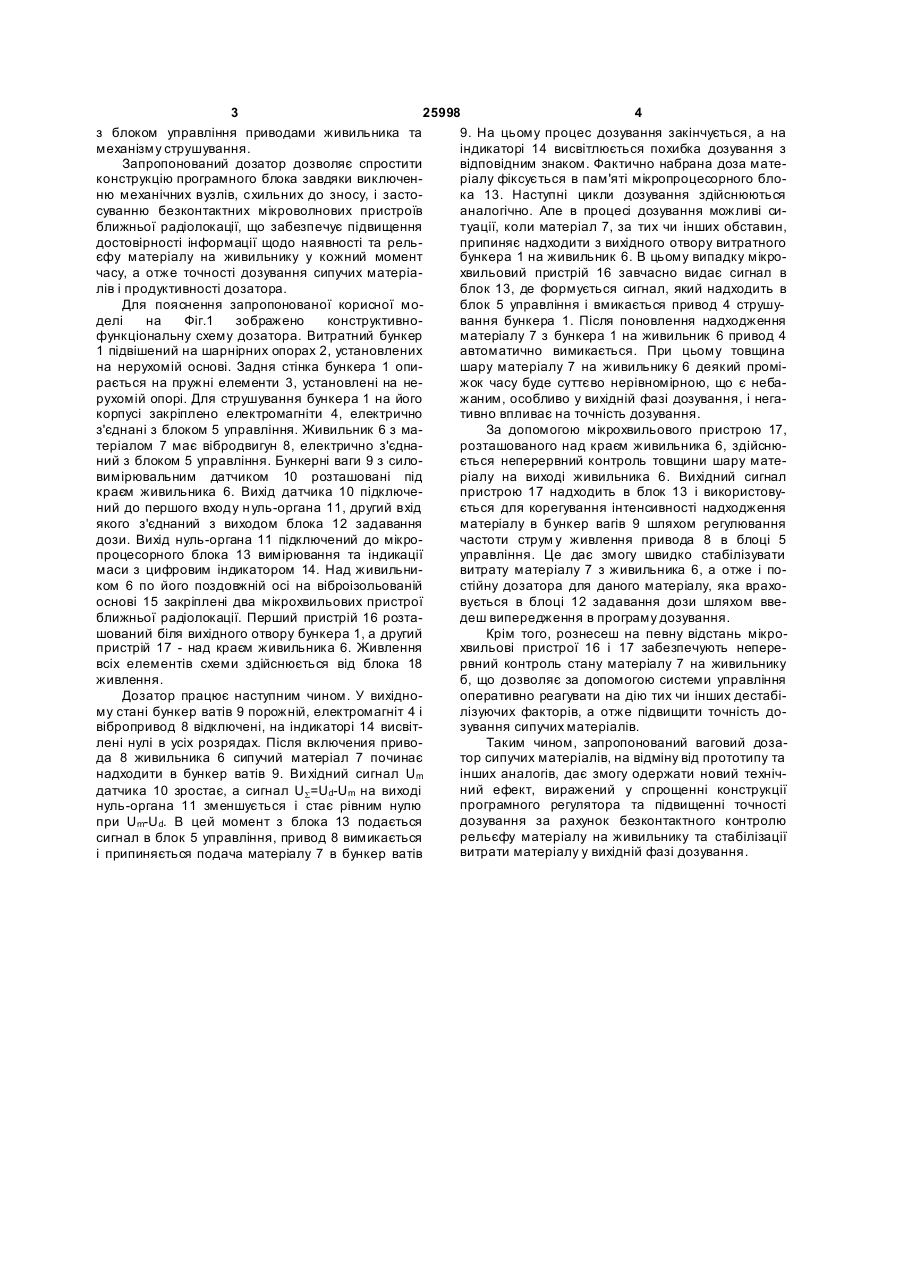

Ваговий дозатор сипучих матеріалів, до складу якого входять витратний бункер з механізмом струшування, живильник, бункерні ваги з мікропроцесорним блоком вимірювання та індикації 3 25998 4 з блоком управління приводами живильника та 9. На цьому процес дозування закінчується, а на механізму струшування. індикаторі 14 висвітлюється похибка дозування з Запропонований дозатор дозволяє спростити відповідним знаком. Фактично набрана доза матеконструкцію програмного блока завдяки виключенріалу фіксується в пам'яті мікропроцесорного блоню механічних вузлів, схильних до зносу, і застока 13. Наступні цикли дозування здійснюються суванню безконтактних мікроволнових пристроїв аналогічно. Але в процесі дозування можливі сиближньої радіолокації, що забезпечує підвищення туації, коли матеріал 7, за тих чи інших обставин, достовірності інформації щодо наявності та рельприпиняє надходити з вихідного отвору витратного єфу матеріалу на живильнику у кожний момент бункера 1 на живильник 6. В цьому випадку мікрочасу, а отже точності дозування сипучих матеріахвильовий пристрій 16 завчасно видає сигнал в лів і продуктивності дозатора. блок 13, де формується сигнал, який надходить в Для пояснення запропонованої корисної моблок 5 управління і вмикається привод 4 струшуделі на Фіг.1 зображено конструктивновання бункера 1. Після поновлення надходження функціональну схему дозатора. Витратний бункер матеріалу 7 з бункера 1 на живильник 6 привод 4 1 підвішений на шарнірних опорах 2, установлених автоматично вимикається. При цьому товщина на нерухомій основі. Задня стінка бункера 1 опишару матеріалу 7 на живильнику 6 деякий промірається на пружні елементи 3, установлені на нежок часу буде суттєво нерівномірною, що є небарухомій опорі. Для струшування бункера 1 на його жаним, особливо у вихідній фазі дозування, і негакорпусі закріплено електромагніти 4, електрично тивно впливає на точність дозування. з'єднані з блоком 5 управління. Живильник 6 з маЗа допомогою мікрохвильового пристрою 17, теріалом 7 має вібродвигун 8, електрично з'єднарозташованого над краєм живильника 6, здійснюний з блоком 5 управління. Бункерні ваги 9 з силоється неперервний контроль товщини шару матевимірювальним датчиком 10 розташовані під ріалу на виході живильника 6. Вихідний сигнал краєм живильника 6. Вихід датчика 10 підключепристрою 17 надходить в блок 13 і використовуний до першого входу н уль-органа 11, другий вхід ється для корегування інтенсивності надходження якого з'єднаний з виходом блока 12 задавання матеріалу в бункер вагів 9 шляхом регулювання дози. Вихід нуль-органа 11 підключений до мікрочастоти струм у живлення привода 8 в блоці 5 процесорного блока 13 вимірювання та індикації управління. Це дає змогу швидко стабілізувати маси з цифровим індикатором 14. Над живильнивитрату матеріалу 7 з живильника 6, а отже і поком 6 по його поздовжній осі на віброізольованій стійну дозатора для даного матеріалу, яка врахооснові 15 закріплені два мікрохвильових пристрої вується в блоці 12 задавання дози шляхом ввеближньої радіолокації. Перший пристрій 16 розтадеш випередження в програму дозування. шований біля вихідного отвору бункера 1, а другий Крім того, рознесеш на певну відстань мікропристрій 17 - над краєм живильника 6. Живлення хвильові пристрої 16 і 17 забезпечують неперевсіх елементів схеми здійснюється від блока 18 рвний контроль стану матеріалу 7 на живильнику живлення. б, що дозволяє за допомогою системи управління Дозатор працює наступним чином. У вихіднооперативно реагувати на дію тих чи інших дестабіму стані бункер ватів 9 порожній, електромагніт 4 і лізуючих факторів, а отже підвищити точність довібропривод 8 відключені, на індикаторі 14 висвітзування сипучих матеріалів. лені нулі в усіх розрядах. Після включения привоТаким чином, запропонований ваговий дозада 8 живильника 6 сипучий матеріал 7 починає тор сипучих матеріалів, на відміну від прототипу та надходити в бункер ватів 9. Ви хідний сигнал Um інших аналогів, дає змогу одержати новий технічний ефект, виражений у спрощенні конструкції датчика 10 зростає, а сигнал US=Ud-Um на виході програмного регулятора та підвищенні точності нуль-органа 11 зменшується і стає рівним нулю дозування за рахунок безконтактного контролю при Um-Ud. В цей момент з блока 13 подається рельєфу матеріалу на живильнику та стабілізації сигнал в блок 5 управління, привод 8 вимикається витрати матеріалу у вихідній фазі дозування. і припиняється подача матеріалу 7 в бункер ватів 5 Комп’ютерна в ерстка А. Крижанівський 25998 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWeighing device for free-flowing material
Автори англійськоюBohdan Kim Stepanovych, Sankin Anatolii Oleksiiovych
Назва патенту російськоюВесовой дозатор для сыпучего материала
Автори російськоюБогдан Ким Степанович, Санкин Анатолий Алексеевич
МПК / Мітки
МПК: G01G 11/00, G01G 13/00
Мітки: сипучих, матеріалів, ваговий, дозатор
