Спосіб видалення і збору рідини з газоконденсатних свердловин та шлейфів під час їх продувки

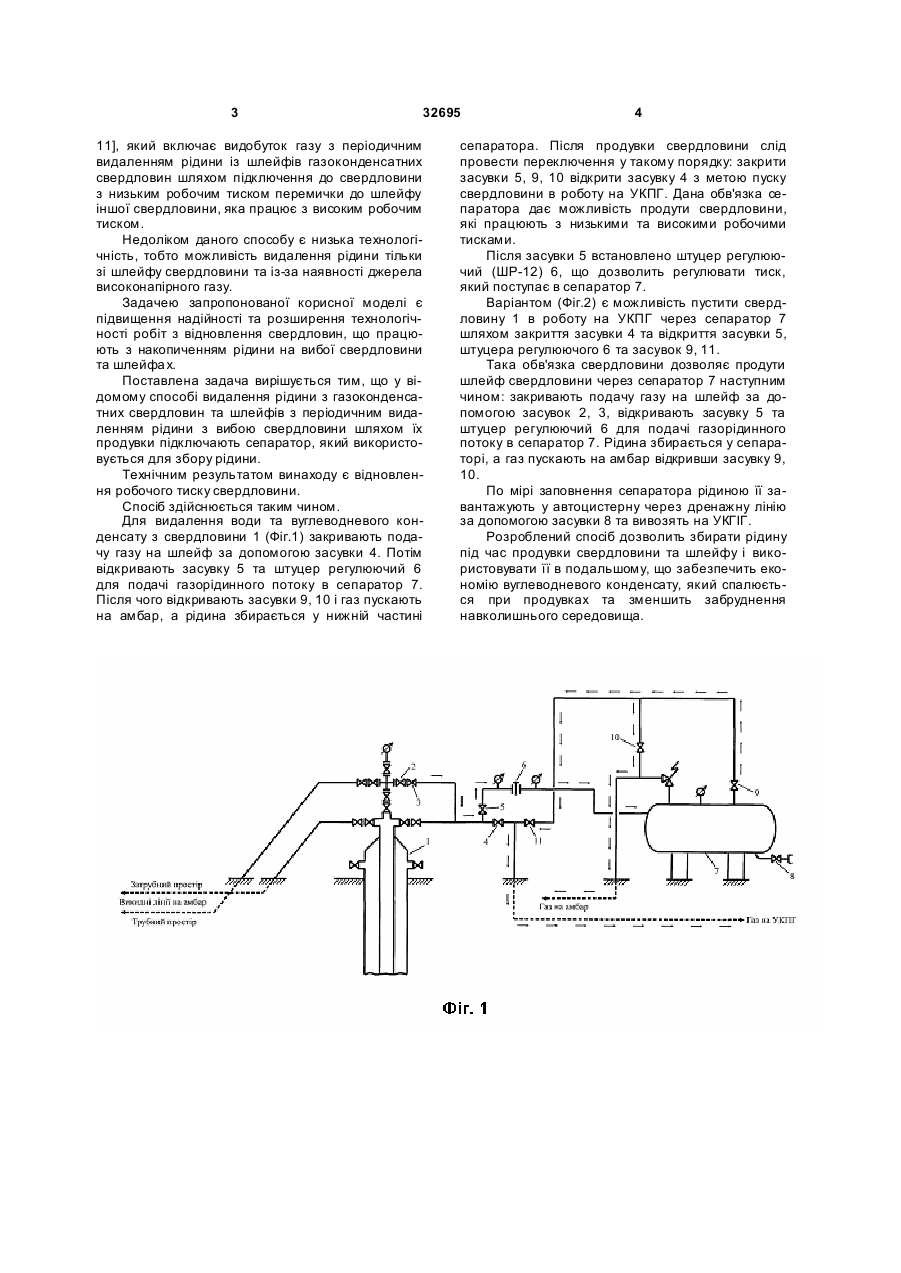

Спосіб видалення і збору рідини з газоконденсатних свердловин та шлейфів, що включає видобування газу з періодичним видаленням рідини з вибою свердловини шляхом їх продувки, який відрізняється тим, що підключають сепаратор для видалення рідини з газового потоку під час продувки свердловини та шлейфа. (19) (21) u200800620 (22) 18.01.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) ВОЛОВЕЦЬКИЙ ВОЛОДИМИР БОГДАНОВИЧ, UA, СВІТЛИЦЬКИЙ ВІКТОР МИ ХАЙЛОВИЧ, UA, СЕНИШИН ЯРОСЛАВ СТЕПАНОВИЧ, UA, КОЦАБА ВАСИЛЬ ІВАНОВИЧ, UA, ЩИРБА ОКС АНА МИКОЛАЇВН А, U A, БОНДАРЕВСЬКА ЛІДІЯ ОЛЕКСІЇВНА, UA 3 32695 11], який включає видобуток газу з періодичним видаленням рідини із шлейфів газоконденсатних свердловин шляхом підключення до свердловини з низьким робочим тиском перемички до шлейфу іншої свердловини, яка працює з високим робочим тиском. Недоліком даного способу є низька технологічність, тобто можливість видалення рідини тільки зі шлейфу свердловини та із-за наявності джерела високонапірного газу. Задачею запропонованої корисної моделі є підвищення надійності та розширення технологічності робіт з відновлення свердловин, що працюють з накопиченням рідини на вибої свердловини та шлейфа х. Поставлена задача вирішується тим, що у відомому способі видалення рідини з газоконденсатних свердловин та шлейфів з періодичним видаленням рідини з вибою свердловини шляхом їх продувки підключають сепаратор, який використовується для збору рідини. Технічним результатом винаходу є відновлення робочого тиску свердловини. Спосіб здійснюється таким чином. Для видалення води та вуглеводневого конденсату з свердловини 1 (Фіг.1) закривають подачу газу на шлейф за допомогою засувки 4. Потім відкривають засувку 5 та штуцер регулюючий 6 для подачі газорідинного потоку в сепаратор 7. Після чого відкривають засувки 9, 10 і газ пускають на амбар, а рідина збирається у нижній частині 4 сепаратора. Після продувки свердловини слід провести переключення у такому порядку: закрити засувки 5, 9, 10 відкрити засувку 4 з метою пуску свердловини в роботу на УКПГ. Дана обв'язка сепаратора дає можливість продути свердловини, які працюють з низькими та високими робочими тисками. Після засувки 5 встановлено штуцер регулюючий (ШР-12) 6, що дозволить регулювати тиск, який поступає в сепаратор 7. Варіантом (Фіг.2) є можливість пустити свердловину 1 в роботу на УКПГ через сепаратор 7 шляхом закриття засувки 4 та відкриття засувки 5, штуцера регулюючого 6 та засувок 9, 11. Така обв'язка свердловини дозволяє продути шлейф свердловини через сепаратор 7 наступним чином: закривають подачу газу на шлейф за допомогою засувок 2, 3, відкривають засувку 5 та штуцер регулюючий 6 для подачі газорідинного потоку в сепаратор 7. Рідина збирається у сепараторі, а газ пускають на амбар відкривши засувку 9, 10. По мірі заповнення сепаратора рідиною її завантажують у автоцистерну через дренажну лінію за допомогою засувки 8 та вивозять на УКГІГ. Розроблений спосіб дозволить збирати рідину під час продувки свердловини та шлейфу і використовувати її в подальшому, що забезпечить економію вуглеводневого конденсату, який спалюється при продувках та зменшить забруднення навколишнього середовища. 5 Комп’ютерна в ерстка Л. Купенко 32695 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
