Спосіб видалення рідини зі шлейфів газоконденсатних свердловин

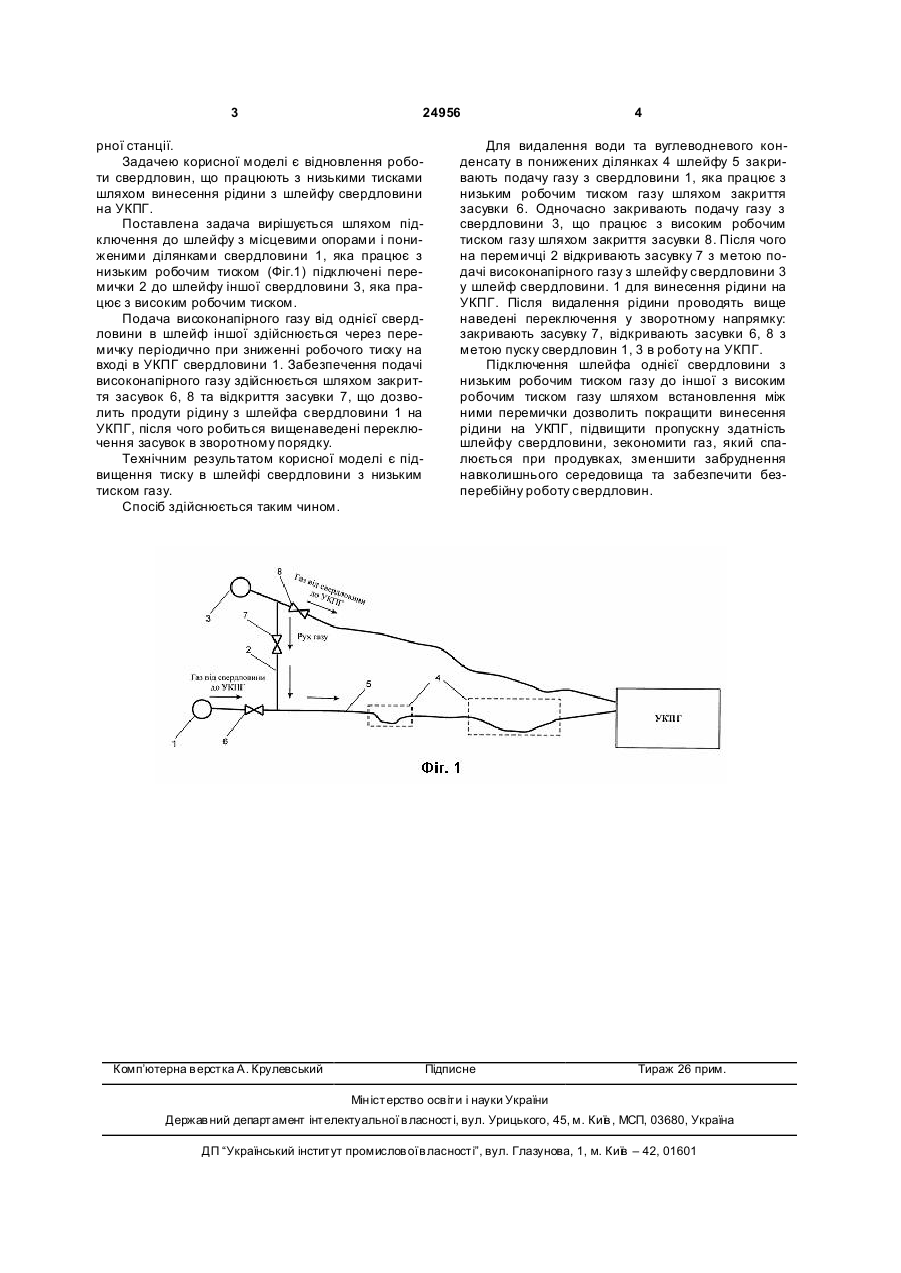

Спосіб видалення рідини з шлейфів газоконденсатних свердловин, що включає видобуток газу з періодичним видаленням рідини видобутим газом, який відрізняється тим, що до шлейфа свердловини з місцевими опорами і пониженими ділянками, яка працює з низьким робочим тиском, підключають перемички до шлейфа іншої свердловини, яка працює з високим робочим тиском. (19) (21) u200701091 (22) 02.02.2007 (24) 25.07.2007 (46) 25.07.2007, Бюл. № 11, 2007 р. (72) Фик Ілля Михайлович, Воловецький Володимир Богданович, Щирба Оксана Миколаївна (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ" 3 24956 рної станції. Задачею корисної моделі є відновлення роботи свердловин, що працюють з низькими тисками шляхом винесення рідини з шлейфу свердловини на УКПГ. Поставлена задача вирішується шляхом підключення до шлейфу з місцевими опорами і пониженими ділянками свердловини 1, яка працює з низьким робочим тиском (Фіг.1) підключені перемички 2 до шлейфу іншої свердловини 3, яка працює з високим робочим тиском. Подача високонапірного газу від однієї свердловини в шлейф іншої здійснюється через перемичку періодично при зниженні робочого тиску на вході в УКПГ свердловини 1. Забезпечення подачі високонапірного газу здійснюється шляхом закриття засувок 6, 8 та відкриття засувки 7, що дозволить продути рідину з шлейфа свердловини 1 на УКПГ, після чого робиться вищенаведені переключення засувок в зворотному порядку. Технічним результатом корисної моделі є підвищення тиску в шлейфі свердловини з низьким тиском газу. Спосіб здійснюється таким чином. Комп’ютерна в ерстка А. Крулевський 4 Для видалення води та вуглеводневого конденсату в понижених ділянках 4 шлейфу 5 закривають подачу газу з свердловини 1, яка працює з низьким робочим тиском газу шляхом закриття засувки 6. Одночасно закривають подачу газу з свердловини 3, що працює з високим робочим тиском газу шляхом закриття засувки 8. Після чого на перемичці 2 відкривають засувку 7 з метою подачі високонапірного газу з шлейфу свердловини 3 у шлейф свердловини. 1 для винесення рідини на УКПГ. Після видалення рідини проводять вище наведені переключення у зворотному напрямку: закривають засувку 7, відкривають засувки 6, 8 з метою пуску свердловин 1, 3 в роботу на УКПГ. Підключення шлейфа однієї свердловини з низьким робочим тиском газу до іншої з високим робочим тиском газу шляхом встановлення між ними перемички дозволить покращити винесення рідини на УКПГ, підвищити пропускну здатність шлейфу свердловини, зекономити газ, який спалюється при продувках, зменшити забруднення навколишнього середовища та забезпечити безперебійну роботу свердловин. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
