Пристрій для захисту від протікання водопровідної води

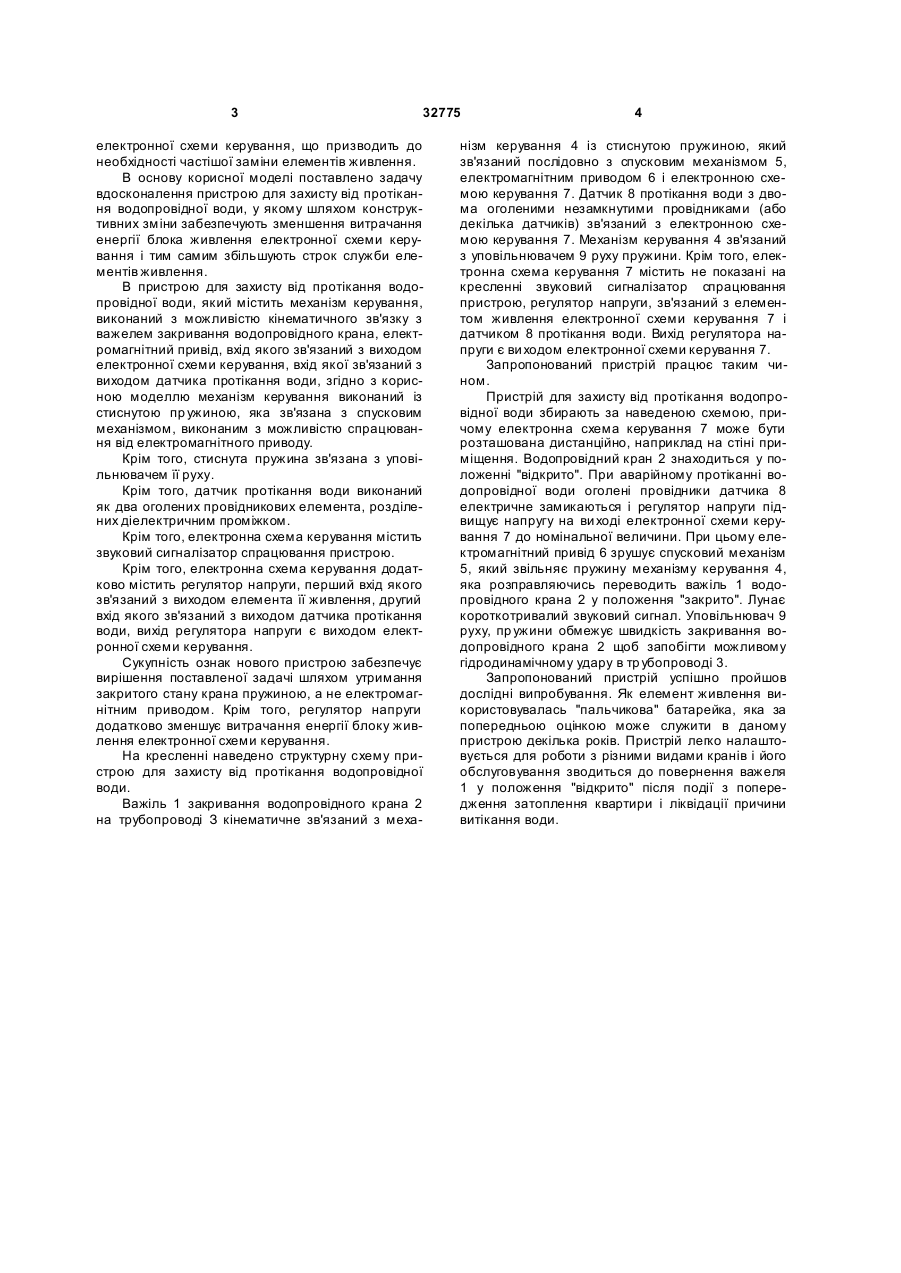

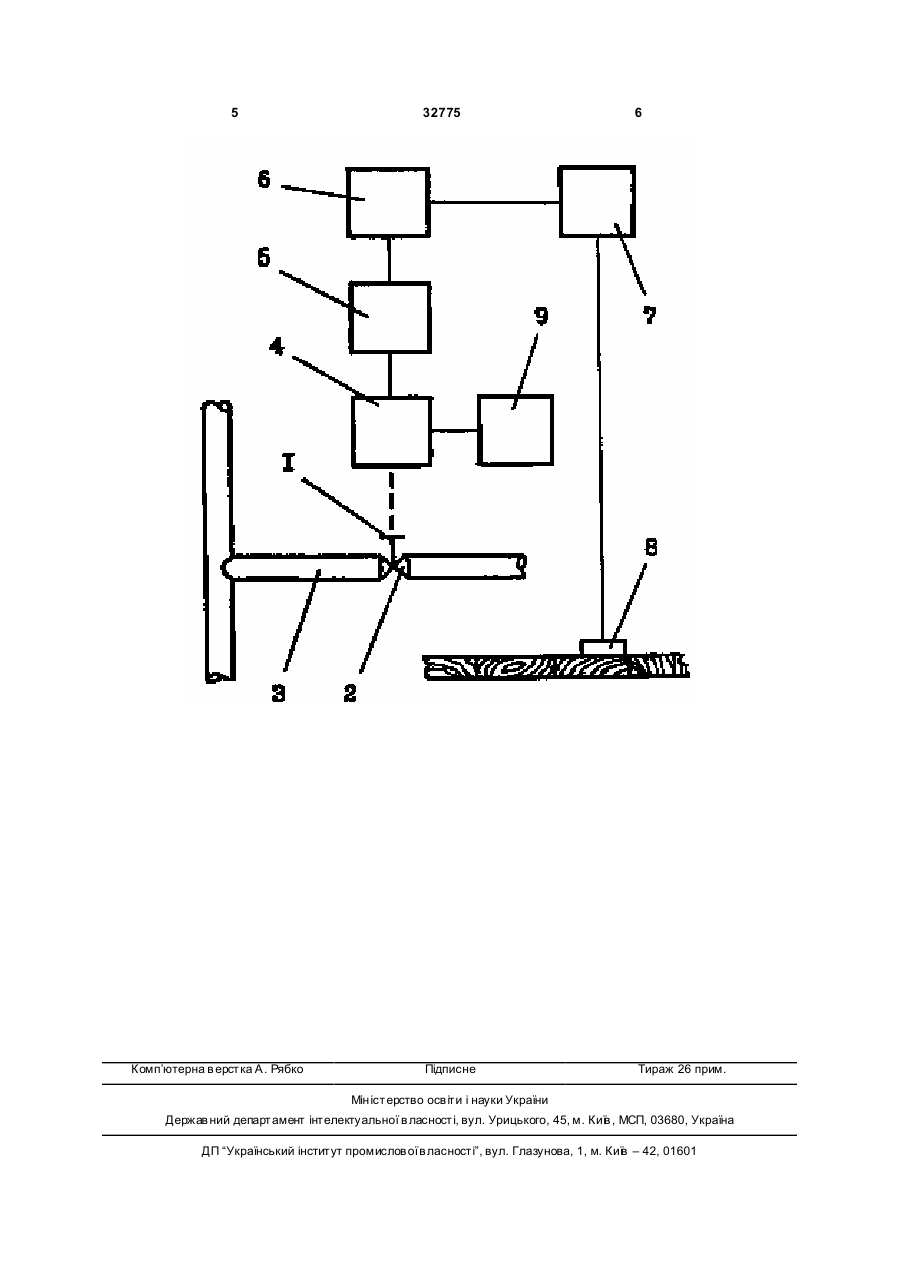

1. Пристрій для захисту від протікання водопровідної води, що містить механізм керування, виконаний з можливістю кінематичного зв'язку з важелем закривання водопровідного крана, електромагнітний привід, вхід якого зв'язаний з виходом електронної схеми керування, вхід якої зв'язаний з виходом датчика протікання води, який відрізняється тим, що механізм керування виконаний з стиснутою пр ужиною, яка зв'язана з спусковим механізмом, виконаним з можливістю спрацювання від електромагнітного приводу. 3 32775 електронної схеми керування, що призводить до необхідності частішої заміни елементів живлення. В основу корисної моделі поставлено задачу вдосконалення пристрою для захисту від протікання водопровідної води, у якому шляхом конструктивних зміни забезпечують зменшення витрачання енергії блока живлення електронної схеми керування і тим самим збільшують строк служби елементів живлення. В пристрою для захисту від протікання водопровідної води, який містить механізм керування, виконаний з можливістю кінематичного зв'язку з важелем закривання водопровідного крана, електромагнітний привід, вхід якого зв'язаний з виходом електронної схеми керування, вхід якої зв'язаний з виходом датчика протікання води, згідно з корисною моделлю механізм керування виконаний із стиснутою пр ужиною, яка зв'язана з спусковим механізмом, виконаним з можливістю спрацювання від електромагнітного приводу. Крім того, стиснута пружина зв'язана з уповільнювачем її руху. Крім того, датчик протікання води виконаний як два оголених провідникових елемента, розділених діелектричним проміжком. Крім того, електронна схема керування містить звуковий сигналізатор спрацювання пристрою. Крім того, електронна схема керування додатково містить регулятор напруги, перший вхід якого зв'язаний з виходом елемента її живлення, другий вхід якого зв'язаний з виходом датчика протікання води, вихід регулятора напруги є виходом електронної схеми керування. Сукупність ознак нового пристрою забезпечує вирішення поставленої задачі шляхом утримання закритого стану крана пружиною, а не електромагнітним приводом. Крім того, регулятор напруги додатково зменшує витрачання енергії блоку живлення електронної схеми керування. На кресленні наведено структурну схему пристрою для захисту від протікання водопровідної води. Важіль 1 закривання водопровідного крана 2 на трубопроводі З кінематичне зв'язаний з меха 4 нізм керування 4 із стиснутою пружиною, який зв'язаний послідовно з спусковим механізмом 5, електромагнітним приводом 6 і електронною схемою керування 7. Датчик 8 протікання води з двома оголеними незамкнутими провідниками (або декілька датчиків) зв'язаний з електронною схемою керування 7. Механізм керування 4 зв'язаний з уповільнювачем 9 руху пружини. Крім того, електронна схема керування 7 містить не показані на кресленні звуковий сигналізатор спрацювання пристрою, регулятор напруги, зв'язаний з елементом живлення електронної схеми керування 7 і датчиком 8 протікання води. Вихід регулятора напруги є ви ходом електронної схеми керування 7. Запропонований пристрій працює таким чином. Пристрій для захисту від протікання водопровідної води збирають за наведеною схемою, причому електронна схема керування 7 може бути розташована дистанційно, наприклад на стіні приміщення. Водопровідний кран 2 знаходиться у положенні "відкрито". При аварійному протіканні водопровідної води оголені провідники датчика 8 електричне замикаються і регулятор напруги підвищує напругу на ви ході електронної схеми керування 7 до номінальної величини. При цьому електромагнітний привід 6 зрушує спусковий механізм 5, який звільняє пружину механізму керування 4, яка розправляючись переводить важіль 1 водопровідного крана 2 у положення "закрито". Лунає короткотривалий звуковий сигнал. Уповільнювач 9 руху, пр ужини обмежує швидкість закривання водопровідного крана 2 щоб запобігти можливому гідродинамічному удару в тр убопроводі 3. Запропонований пристрій успішно пройшов дослідні випробування. Як елемент живлення використовувалась "пальчикова" батарейка, яка за попередньою оцінкою може служити в даному пристрою декілька років. Пристрій легко налаштовується для роботи з різними видами кранів і його обслуговування зводиться до повернення важеля 1 у положення "відкрито" після події з попередження затоплення квартири і ліквідації причини витікання води. 5 Комп’ютерна в ерстка А. Рябко 32775 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
