Мобільна установка для очищення водопровідної та артезіанської води

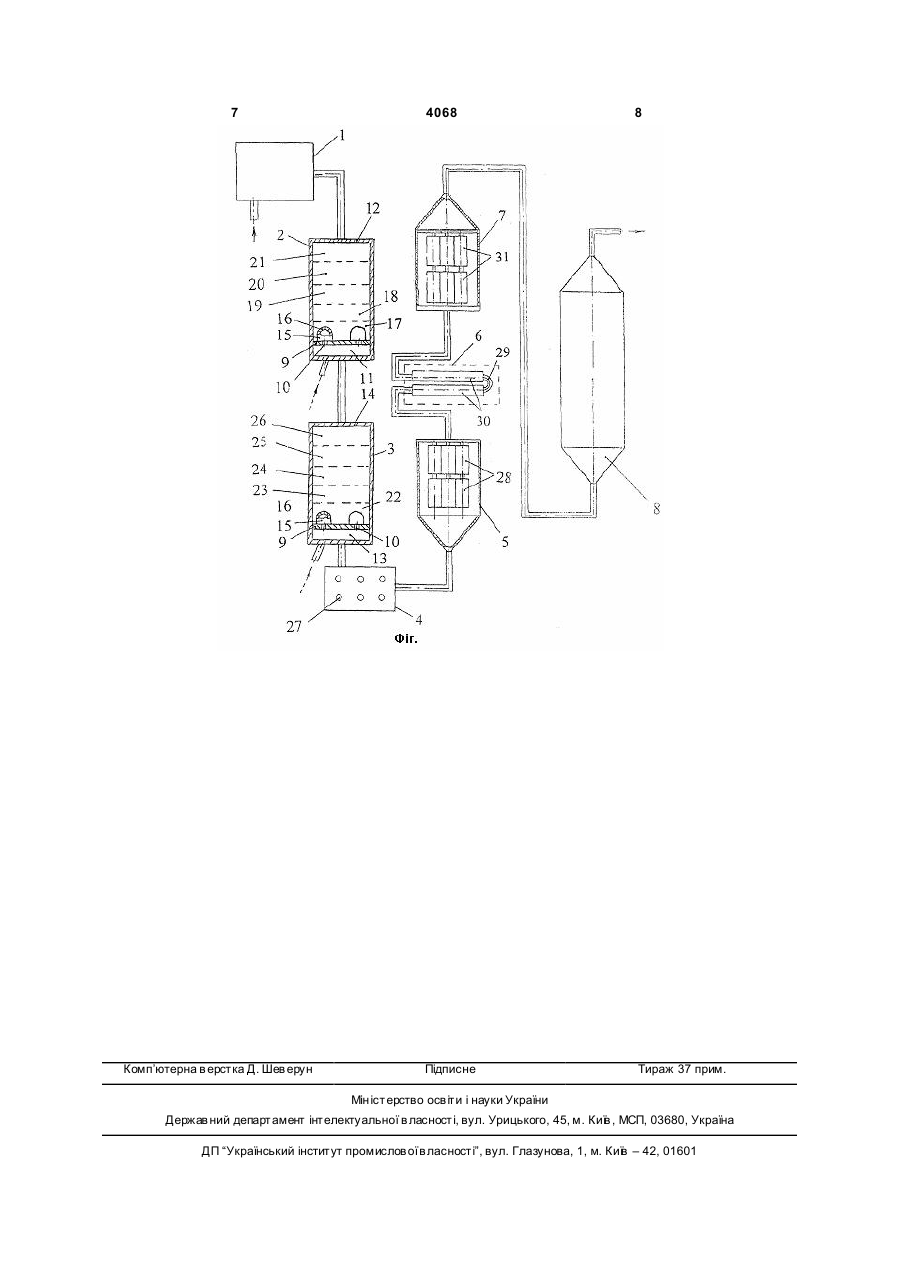

1. Мобільна установка для очищення водопровідної та артезіанської води, що містить структуратор, фільтр первинного очищення, фільтр вторинного очищення і мінералізатор, яка відрізняється тим, що установка додатково забезпечена ступенем попереднього очищення водопровідної та артезіанської води, яка виконана у вигляді дехлоратора, фільтра попереднього очищення, проміжного фільтра і фільтра попереднього тонкого очищення, причому фільтр попереднього очищення і проміжний фільтр виконані у вигляді ємностей, у кожній з яких міститься поділяюча ємності на нижню і верхню частини утримувальна перегородка з отворами для проходу води, в кількості і за площею рівними необхідному перерізу для забезпечення заданого напору води, яка фільтрується, U 2 4068 1 3 4068 4 Відома установка для одержання очищеної Забезпечення установки додатковим щаблем біологічно активної питної води, що містить струкпопереднього очищення водопровідної та артезітуратор, фільтр первинного очищення, фільтр анської води, який виконаний у вигляді дехлоратовторинного очищення і мінералізатор (див. Патент ра, фільтра попереднього очищення, проміжного України №41215, кл. МПК С02F1/48, 2001p.). Прифільтра і фільтра попереднього тонкого очищення, чому одержують воду з льодоподібною молекупричому фільтр попереднього очищення і проміжлярною структурою і підвищеною біологічною ний фільтр виконані у вигляді ємкостей, у кожній з активністю. яких розміщена поділяюча ємності на нижню і верОднак за допомогою вищеописаного фільтра хню частини утримувальна перегородка з отворатакож можно очищати лише воду, що пройшла ми для проходу води в кількості і по площі рівними відповідне попереднє очищення. При очищенні необхідному перетину для забезпечення заданого артезіанської або водопровідної води, особливо напору води, яка фільтрується, при цьому над копідвищеної жорсткості, ці фільтри мають значно жним отвором утримувальної перегородки встанонижчий ресурс роботи, ніж гарантований влений утримувальний пристрій, що забезпечує виробником. вільний прохід води крізь отвір, крім того нижні Метою створення мобільної установки для частини ємностей виконані порожніми, а у верхній очищення водопровідної та артезіанської води, що частині ємностей містяться 5 шарів фільтрувальзаявляється, є забезпечення можливості попереного матеріалу, покладених один на одного, перднього очищення води, що направляється на струший з яких покладений безпосередньо на утримуктурацию, і за рахунок цього підвищення терміну вальні пристрої, причому у фільтрі попереднього служби установки зі збереженням в цілому параочищення послідовно виконані шари фільтрувальметрів води із льодоподібною молекулярною струного матеріалу з цеоліту, гірського гравію, мармуктурою і підвищеною біологічною активністю. рової крихти, здрібненого черепашнику і кварцовоПоставлене завдання вирішується тим, що в го піску з розміром фракцій 80...150мм, 40...80мм, мобільної установці для очищення водопровідної й 5...10мм, 5...15мм, 0,5...2мм, відповідно, а в проміартезіанської води, яка містить структуратор, жному фільтрі послідовно виконані шари фільтруфільтр первинного очищення, фільтр вторинного вального матеріалу з цеоліту, кремнію і трьох шаочищення і мінералізатор, згідно з корисною морів цеоліту із розміром фракцій 80...100мм, деллю установка додатково забезпечена ступінню 60...80мм, 10...60мм, 5...10мм, 1...4мм, відповідно, попереднього очищення водопровідної та артезіпри цьому в контакті з утримувальним пристроєм в анської води, яка виконана у вигляді дехлоратора, обох фільтрах виконані шари з найбільшим розміфільтра попереднього очищення, проміжного фіром фракції, дозволяє забезпечити в дехлораторі льтра і фільтра попереднього тонкого очищення, очищення водопровідної води від хлору, сірководпричому фільтр попереднього очищення і проміжневих з'єднань і часткове очищення від з'єднань ний фільтр виконані у вигляді ємностей, у кожній з заліза і марганцю за рахунок окиснення останніх яких міститься поділяюча ємності на нижню і верхкиснем, а при очищенні артезіанської води дозвоню частини утримувальна перегородка с отворами ляє також очистити від родона, крім того у фільтрі для проходу води, в кількості і по площі рівними попереднього очищення і проміжному фільтрі пронеобхідному перетину для забезпечення заданого водиться очищення від великих фракцій механічнапору води, яка фільтрується, при цьому над коних домішок, що знаходяться у воді, і можливих жним отвором утримувальної перегородки встанорадіоактивних речовин, а у фільтрі тонкого очивлений утримувальний пристрій, що забезпечує щення проводиться підготовка води для подачі її вільний прохід води через отвір, крім того нижні на структуратор, забираючи в останньої відносно частини ємностей виконані порожніми, а у верхній великі включення (кремній, фосфор, азот і ін.) і частині ємностей розміщені по 5 шарів фільтруваодночасно виконуючи функцію індикатора забрудльного матеріалу, покладених один на одного, нення попередніх фільтрів. У такий спосіб забезперший з яких покладений безпосередньо на печується можливість попереднього очищення утримувальні пристрої, причому у фільтрі попереводи, що направляється на структурацію, і за раднього очищення послідовно виконані шари фільхунок цього підвищення терміну служби установки трувального матеріалу з цеоліту, гірського гравію, в цілому із збереженням параметрів води з льодомармурової крихти, здрібненого черепашнику і подібною молекулярною структурою і підвищеною кварцового піску з розміром фракцій 80...150мм, біологічною активністю. 40...80мм, 5...10мм, 5...15мм, 0,5...2мм, відповідно, Викладене вище дозволяє: а в проміжному фільтрі послідовно виконані шари - забезпечити попереднє очищення води, що фільтрувального матеріалу з цеоліту, кремнію і направляється в установці на структурацію; трьох шарів цеоліту із розміром фракцій - збільшити ресурс фільтрів первинного і вто80...100мм, 60...80мм, 10...60мм, 5...10мм, 1...4мм, ринного очищення - найбільш дорогих частин мовідповідно, при цьому в контакті з утримувальним більної установки; пристроєм в обох фільтрах виконані шари з найбі- одержати значну кількість води типу "Тала льшим розміром фракції. вода", вільної від шкідливих речовин зі стертими Крім цього шари фільтрувального матеріалу патологічними факторами екзогенного походження можуть бути виконані товщиною до 250мм, а і виправленою структурно-ориєнтаційною спрямоутримувальні пристрої можуть бути виконані у виваністю, так званої "живої" води; гляді встановлених на отвори утримуючих перего- одержати можливість виробляти очищену родок чашок із щілинними отворами на бічній воду в промислових масштабах (до 30...100тис. поверхні. літрів води з однієї установки за добу); 5 4068 6 - одержати можливість виробляти очищену пиКожна пара магнітів оточена магнитопроводом (на тну воду, що відповідає світовим стандартам. кресленні не показаний). Суть корисної моделі пояснюється кресленФільтр вторинного очищення 7 містить касети ням. На Фіг. представлена структурна схема мобі31 з фільтрувальнючим матеріалом. Мінералізальної установки для очищення водопровідної та тор 8 заповнений послідовними шарами мінералів: артезіанської води. мармур, кремінь, кварц. Мобільна установка для очищення водопровіМобільна установка працює в такий спосіб дної та артезіанської води містить дехлоратор 1, Установку підключають до водопроводу або фільтр попереднього очищення 2, проміжний до артезіанської свердловини. Вода спочатку надфільтр 3, фільтр попереднього тонкого очищення ходить у де хлоратор 1, у якому здійснюється очи4, фільтр первинного очищення 5, структуратор 6, щення води від хлору, сірководневих з'єднань і фільтр вторинного очищення 7 і мінералізатор 8, часткове очищення від з'єднань заліза і марганцю з'єднані послідовно один з одним трубопроводом. за рахунок окиснення останніх киснем. Крім того, у Фільтри попереднього очищення 2 і проміжний дехлораторі 1 здійснюється очищення артезіансьфільтр 3 виконані у вигляді ємностей з утримувакої води від родона. Далі вода надходить на льними перегородками 9, у яких виконані отвори фільтр попереднього очищення 2, де, послідовно 10, у кількості і по площі відповідні необхідному проходячи шари 21-17, відбувається попереднє перетину для забезпечення заданого напору води, очищення від великої фракції домішок, що місщо фільтрується. Перегородки 9 поділяють фільтр тяться у воді. Чашки 16 запобігають закупорюванпопереднього очищення 2 на нижню частину 11 і ню отвору 10 утримувальної перегородки 9. Далі верхню частину 12, а проміжний фільтр 3 на нижвода надходить на проміжний фільтр 3, де, посліню частину 13 і верхню частину 14. Над отворами довно проходячи шари 26-22, проходить очищення 10 утримувальних перегородок 9 установлені чашвід більш дрібної фракції домішок, що містяться у ки 15 із щілинними отворами 16 для проходу води. воді, а також від можливих радіоактивних речовин. Нижні частини 11 і 13 фільтра попереднього очиЧашки 16 також запобігають закупорюванню отвощення 2 і проміжного фільтра 3, відповідно, викору 10 утримувальної перегородки 9. На останній нані порожніми, а верхні частини 12 і 14 фільтра стадії в додатковому щаблі попереднього очищенпопереднього очищення 2 і проміжного фільтра 3, ня вода попадає у фільтр попереднього тонкого відповідно, заповнені фільтрувальним матеріалом, очищення 4, проходячи через фільтрувальний у кожному по п'я ть шарів. Верхня частина 12 фільматеріал касет 27. Тут вода завершує цикл попетра попереднього очищення 2 містить шар 17 з реднього очищення перед подачею її на реструкцеоліту, шар 18 з гірського гравію, шар 19 з мартуризацію. Крім того, фільтр тонкого очищення 4 є мурової крихти, шар 20 зі здрібненого черепашниіндикатором забруднення фільтра попереднього ку і шар 21 із кварцового піску з розміром фракцій очищення 2 і проміжного фільтра 3. При зміні ко80...150мм, 40...80мм, 5...10мм, 5...15мм, 0,5...2мм, льору фільтрувального матеріалу касет 27 робвідповідно. Шари покладені послідовно один на лять регенерацію останніх подачею промивної одного. Шар 17 покладений безпосередньо на води в зворотному напрямку через патрубки регеутримувальну перегородку 9 і чашки 15. Верхня нерації (на кресленні напрямок подачі води покачастина 14 проміжного фільтра 3 містить шар 22 з зано умовно стрілкою з пунктирною лінією). цеоліту, шар 23 із кремнію, шар 24 з цеоліту, шар Реструктуризація води починається при про25 також з цеоліту і шар 26 також з цеоліту з розходженні її через фільтр первинного очищення 5, міром фракцій 80...100мм, 60...80мм, 10...60мм, де вона очищується від домішок з розмірами час5...10мм, 1...4мм, відповідно. Шари покладені поток великих 1мкм. Далі продовжується у структуслідовно один на одного. Шар 22 покладений раторі 6 при проходженні води по трубці 29 між безпосередньо на утримуючу перегородку 9 і магнітними силовими лініями, утвореними магнічашки 15. тами 30. При цьому при проходженні кожної настуФільтр попереднього тонкого очищення 4 міспної пари магнітів потік рідини піддається впливу, тить касети 27 з фільтрувальним матеріалом. протилежному впливу попередніх магнітів. ПереФільтр первинного очищення 5 містить касети тинання потоком рідини кожного наступного магні28 з фільтрувальним матеріалом. тного поля переорієнтовує диполі води все з більСтруктуратор 6 виконаний у ви гляді вигнутої шою амплітудою, тобто відбувається руйнування трубки 29 із установленими послідовно вздовж неї старої структури рідини, що стирає її пам'ять про п'ятьма парами постійних магнітів 30 (на кресленні патологічні фактори. У фільтрі вторинного очипоказані умовно). Магніти в кожній парі повернені щення 7 вода очищається від домішок з розмірами до трубки 29 різнойменними полюсами S і N. Магчасток до 0,45мкм, а в мінералізаторі 8 вода взаєніти в кожній наступній парі повернені до трубки 29 модіє з мінералами, насичуючись мікроелементапротилежними магнітам полюсами N і S. І так далі. ми, і здобуває структур у "Тала вода". 7 Комп’ютерна в ерстка Д. Шев ерун 4068 8 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
