Світлодіодний світильник зовнішньої установки

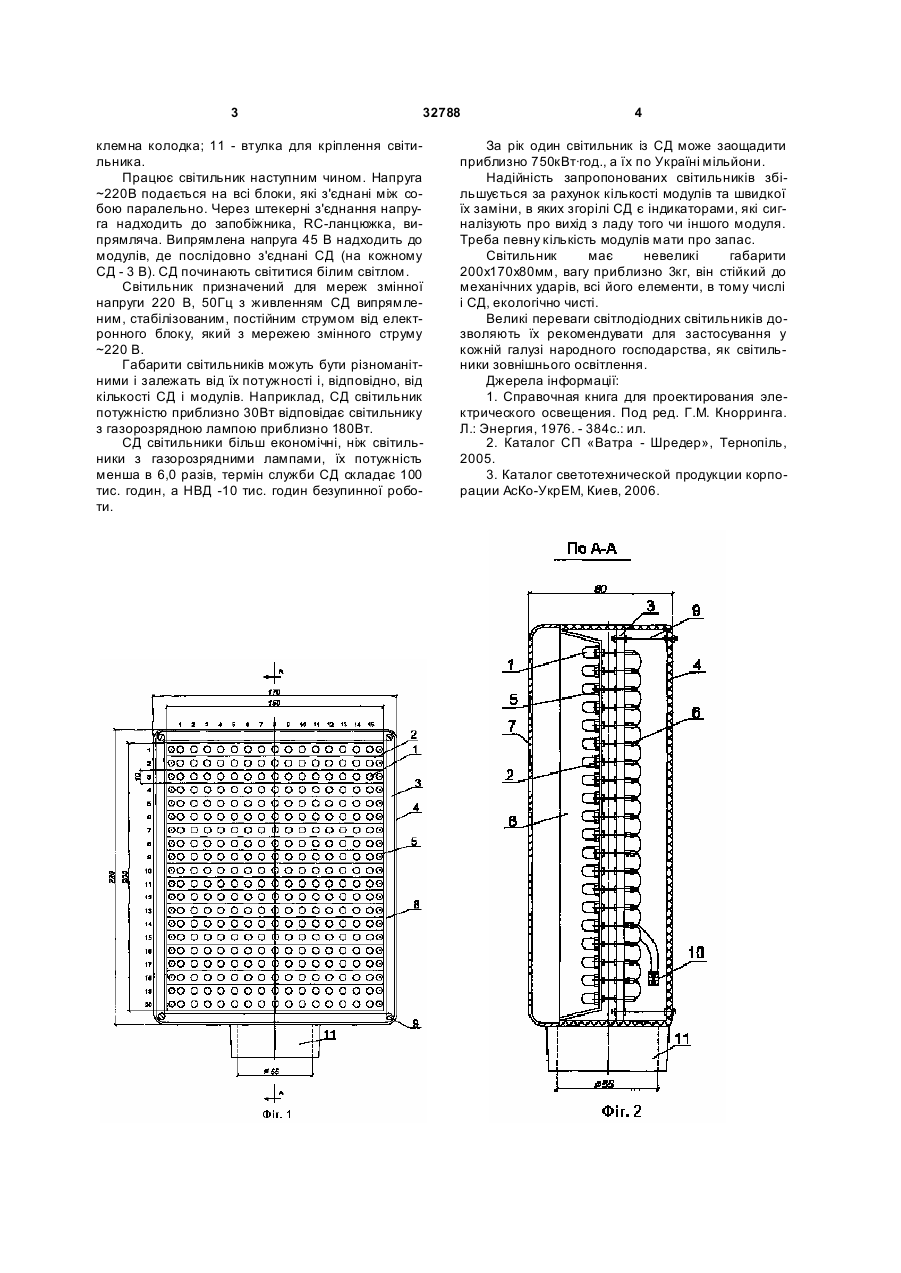

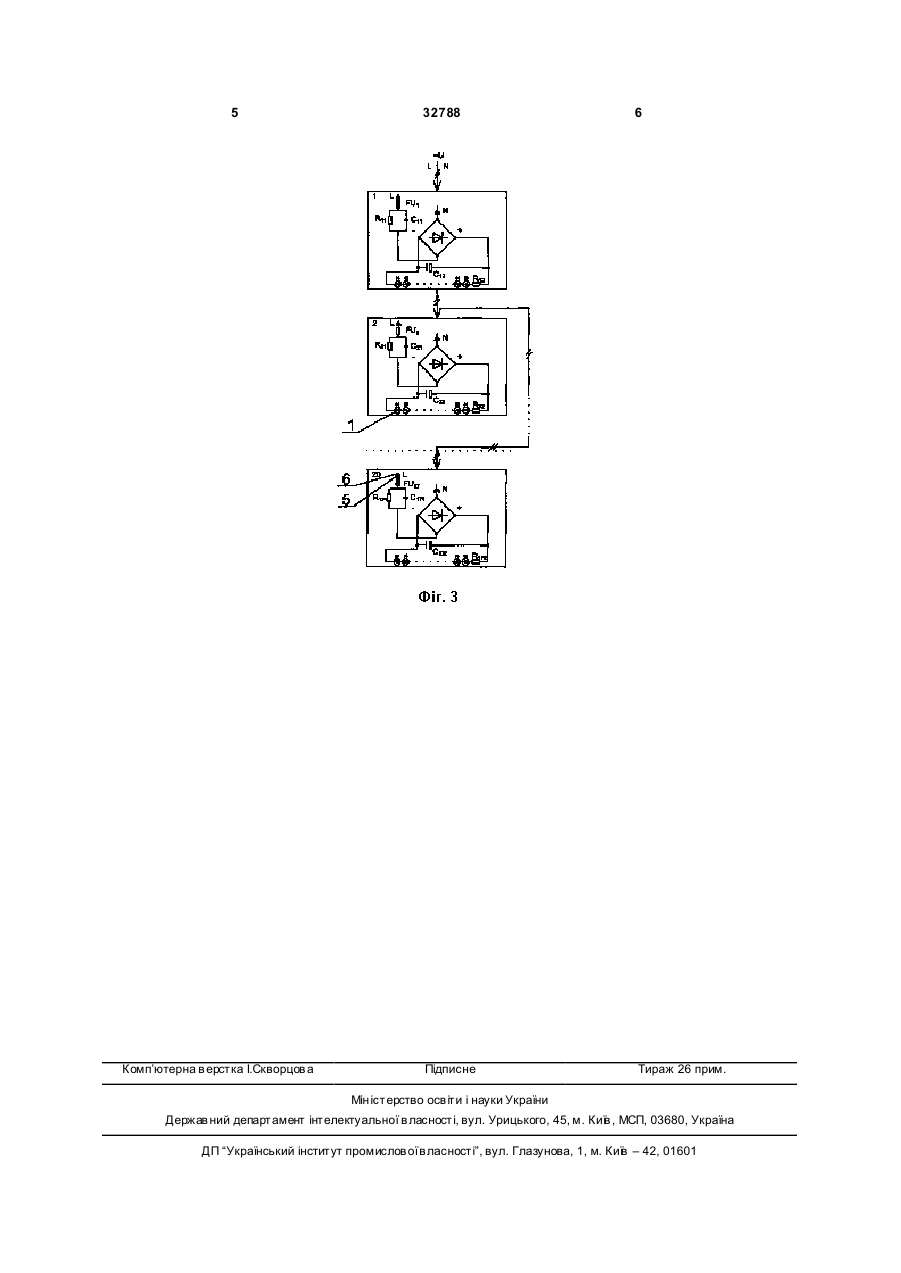

Світлодіодний світильник зовнішньої установки, що має корпус, розсіювальне скло, дзеркальний відбивач, блоки живлення, який відрізняється тим, що блоки живлення виконані з RCланцюжка, електронного випрямляча, модуля зі світлодіодами та з'єднані через штекери з мережею змінного струму. (19) (21) u200801573 (22) 07.02.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) НОСАНОВ МИКОЛА ІЛЛ ІЧ, UA, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, UA, ГАРКАВЕНКО ДМИТРО МИКОЛАЙОВИЧ, UA, ПРИМАК ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, UA, ПОНИЗОВНА ОЛЕНА ЮРІЇВНА, U A 3 32788 клемна колодка; 11 - втулка для кріплення світильника. Працює світильник наступним чином. Напруга ~220В подається на всі блоки, які з'єднані між собою паралельно. Через штекерні з'єднання напруга надходить до запобіжника, RC-ланцюжка, випрямляча. Випрямлена напруга 45 В надходить до модулів, де послідовно з'єднані СД (на кожному СД - 3 В). СД починають світитися білим світлом. Світильник призначений для мереж змінної напруги 220 В, 50Гц з живленням СД випрямленим, стабілізованим, постійним струмом від електронного блоку, який з мережею змінного струму ~220 В. Габарити світильників можуть бути різноманітними і залежать від їх потужності і, відповідно, від кількості СД і модулів. Наприклад, СД світильник потужністю приблизно 30Вт відповідає світильнику з газорозрядною лампою приблизно 180Вт. СД світильники більш економічні, ніж світильники з газорозрядними лампами, їх потужність менша в 6,0 разів, термін служби СД складає 100 тис. годин, а НВД -10 тис. годин безупинної роботи. 4 За рік один світильник із СД може заощадити приблизно 750кВт·год., а їх по Україні мільйони. Надійність запропонованих світильників збільшується за рахунок кількості модулів та швидкої їх заміни, в яких згорілі СД є індикаторами, які сигналізують про вихід з ладу того чи іншого модуля. Треба певну кількість модулів мати про запас. Світильник має невеликі габарити 200х170х80мм, вагу приблизно 3кг, він стійкий до механічних ударів, всі його елементи, в тому числі і СД, екологічно чисті. Великі переваги світлодіодних світильників дозволяють їх рекомендувати для застосування у кожній галузі народного господарства, як світильники зовнішнього освітлення. Джерела інформації: 1. Справочная книга для проектирования электрического освещения. Под ред. Г.М. Кнорринга. Л.: Энергия, 1976. - 384с.: ил. 2. Каталог СП «Ватра - Шредер», Тернопіль, 2005. 3. Каталог светотехнической продукции корпорации АсКо-УкрЕМ, Киев, 2006. 5 Комп’ютерна в ерстка І.Скворцов а 32788 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
