Зовнішній світлодіодний світильник

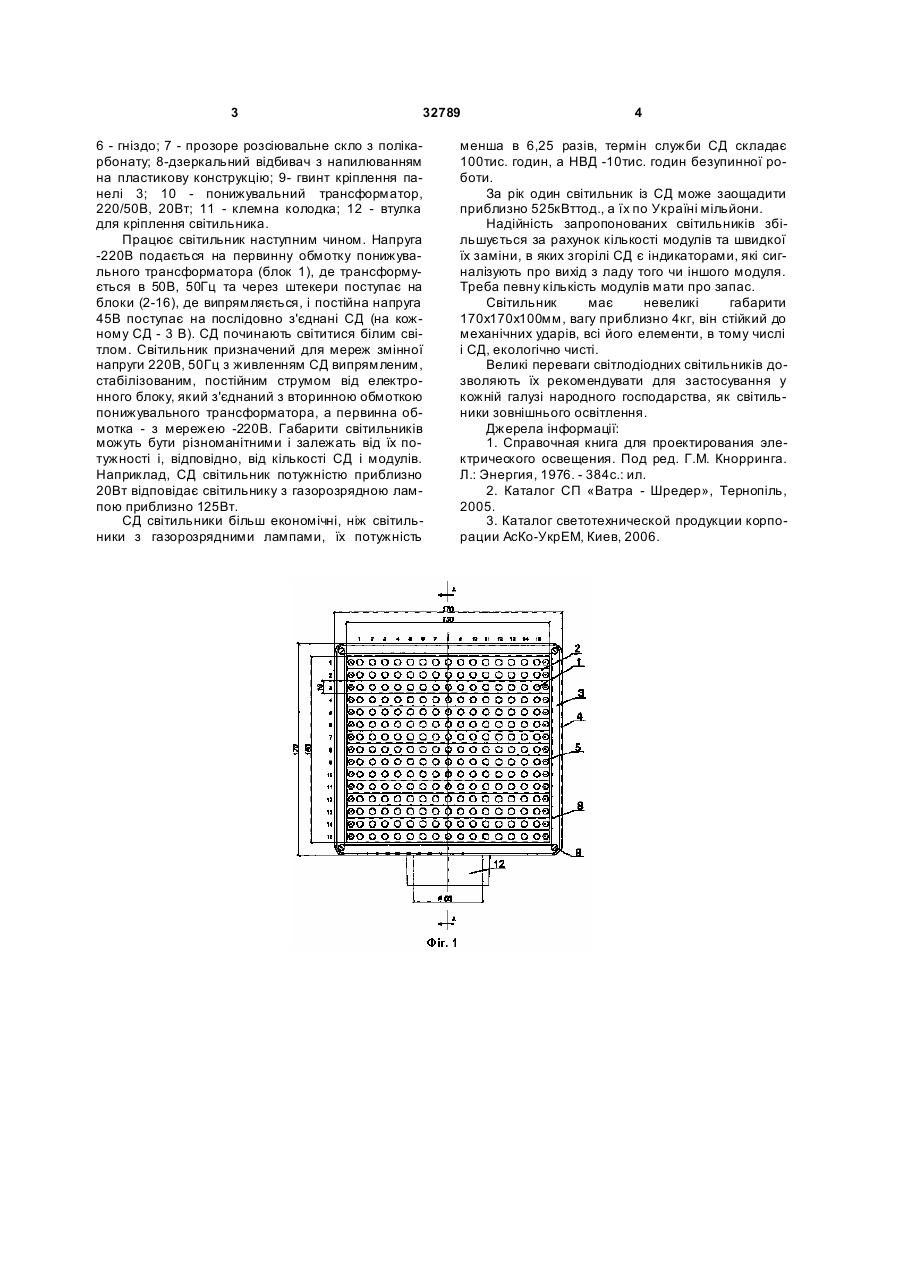

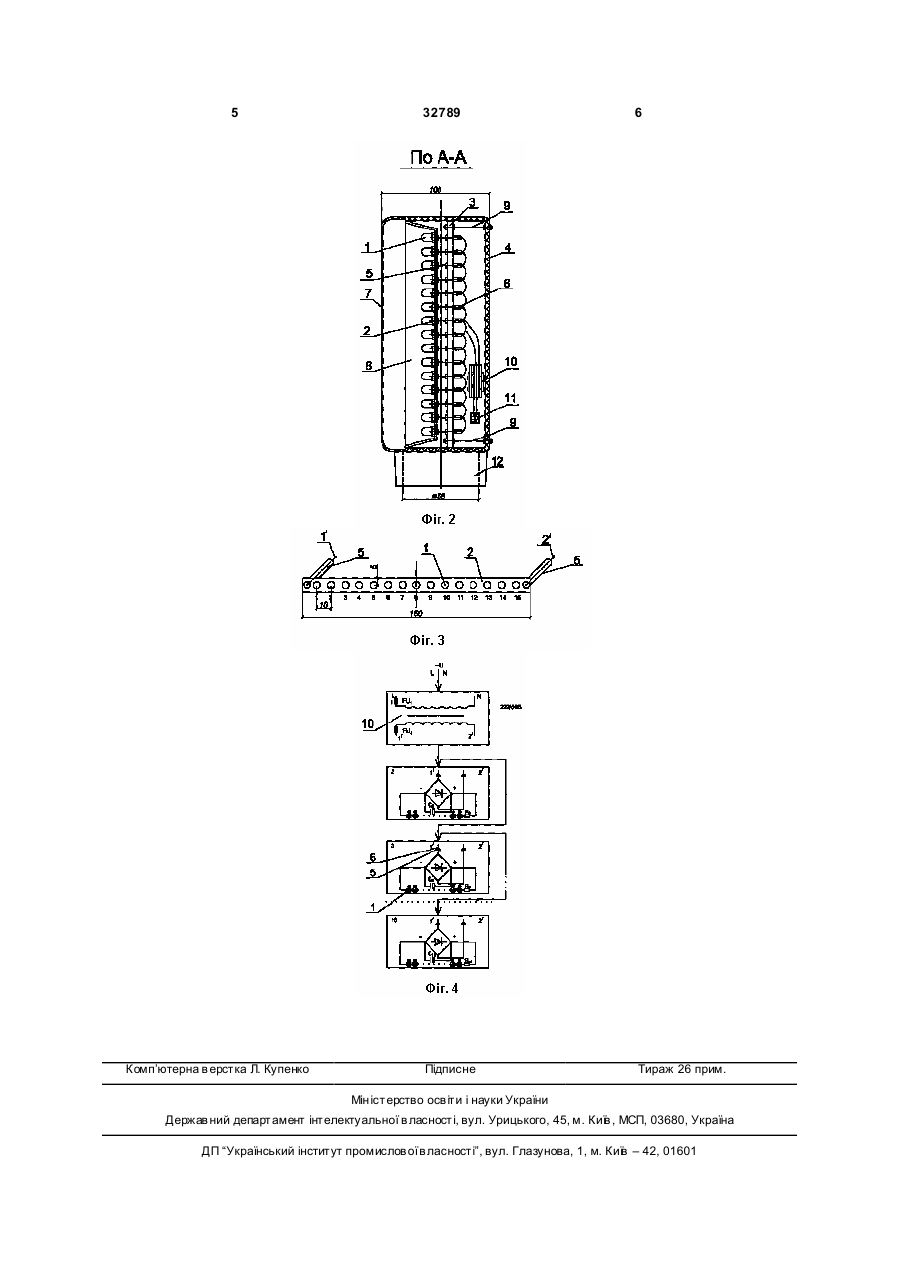

Зовнішній світлодіодний світильник, що має корпус, розсіювальне скло, дзеркальний відбивач, блок живлення, блоки модулів, який відрізняється тим, що блок живлення виконаний з понижувального трансформатора, а блоки модулів - з світлодіодів та електронного випрямляча постійного струму, який з'єднаний з вторинною обмоткою понижувального трансформатора. (19) (21) u200801576 (22) 07.02.2008 (24) 26.05.2008 (46) 26.05.2008, Бюл.№ 10, 2008 р. (72) НОСАНОВ МИКОЛА ІЛЛ ІЧ, UA, ТИМЧЕНКО ВОЛОДИМИР ІВАНОВИЧ, U A, ТКАЧЕНКО СЕРГІЙ ІВАНОВИЧ, UA, РОМАНОВА ТЕТЯН А ІВАНІВН А, UA, ШАТАЛОВ В'ЯЧЕСЛАВ ІВАНОВИЧ, UA, ВОЛЬСЬКИЙ МИХАЙЛО МИ ХАЙЛОВИЧ, U A 3 32789 6 - гніздо; 7 - прозоре розсіювальне скло з полікарбонату; 8-дзеркальний відбивач з напилюванням на пластикову конструкцію; 9- гвинт кріплення панелі 3; 10 - понижувальний трансформатор, 220/50В, 20Вт; 11 - клемна колодка; 12 - втулка для кріплення світильника. Працює світильник наступним чином. Напруга -220В подається на первинну обмотку понижувального трансформатора (блок 1), де трансформується в 50В, 50Гц та через штекери поступає на блоки (2-16), де випрямляється, і постійна напруга 45В поступає на послідовно з'єднані СД (на кожному СД - 3 В). СД починають світитися білим світлом. Світильник призначений для мереж змінної напруги 220В, 50Гц з живленням СД випрямленим, стабілізованим, постійним струмом від електронного блоку, який з'єднаний з вторинною обмоткою понижувального трансформатора, а первинна обмотка - з мережею -220В. Габарити світильників можуть бути різноманітними і залежать від їх потужності і, відповідно, від кількості СД і модулів. Наприклад, СД світильник потужністю приблизно 20Вт відповідає світильнику з газорозрядною лампою приблизно 125Вт. СД світильники більш економічні, ніж світильники з газорозрядними лампами, їх потужність 4 менша в 6,25 разів, термін служби СД складає 100тис. годин, а НВД -10тис. годин безупинної роботи. За рік один світильник із СД може заощадити приблизно 525кВттод., а їх по Україні мільйони. Надійність запропонованих світильників збільшується за рахунок кількості модулів та швидкої їх заміни, в яких згорілі СД є індикаторами, які сигналізують про вихід з ладу того чи іншого модуля. Треба певну кількість модулів мати про запас. Світильник має невеликі габарити 170х170х100мм, вагу приблизно 4кг, він стійкий до механічних ударів, всі його елементи, в тому числі і СД, екологічно чисті. Великі переваги світлодіодних світильників дозволяють їх рекомендувати для застосування у кожній галузі народного господарства, як світильники зовнішнього освітлення. Джерела інформації: 1. Справочная книга для проектирования электрического освещения. Под ред. Г.М. Кнорринга. Л.: Энергия, 1976. - 384с.: ил. 2. Каталог СП «Ватра - Шредер», Тернопіль, 2005. 3. Каталог светотехнической продукции корпорации АсКо-УкрЕМ, Киев, 2006. 5 Комп’ютерна в ерстка Л. Купенко 32789 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
