Світильник аварійного (евакуаційного) освітлення на основі над’яскравих світлодіодів

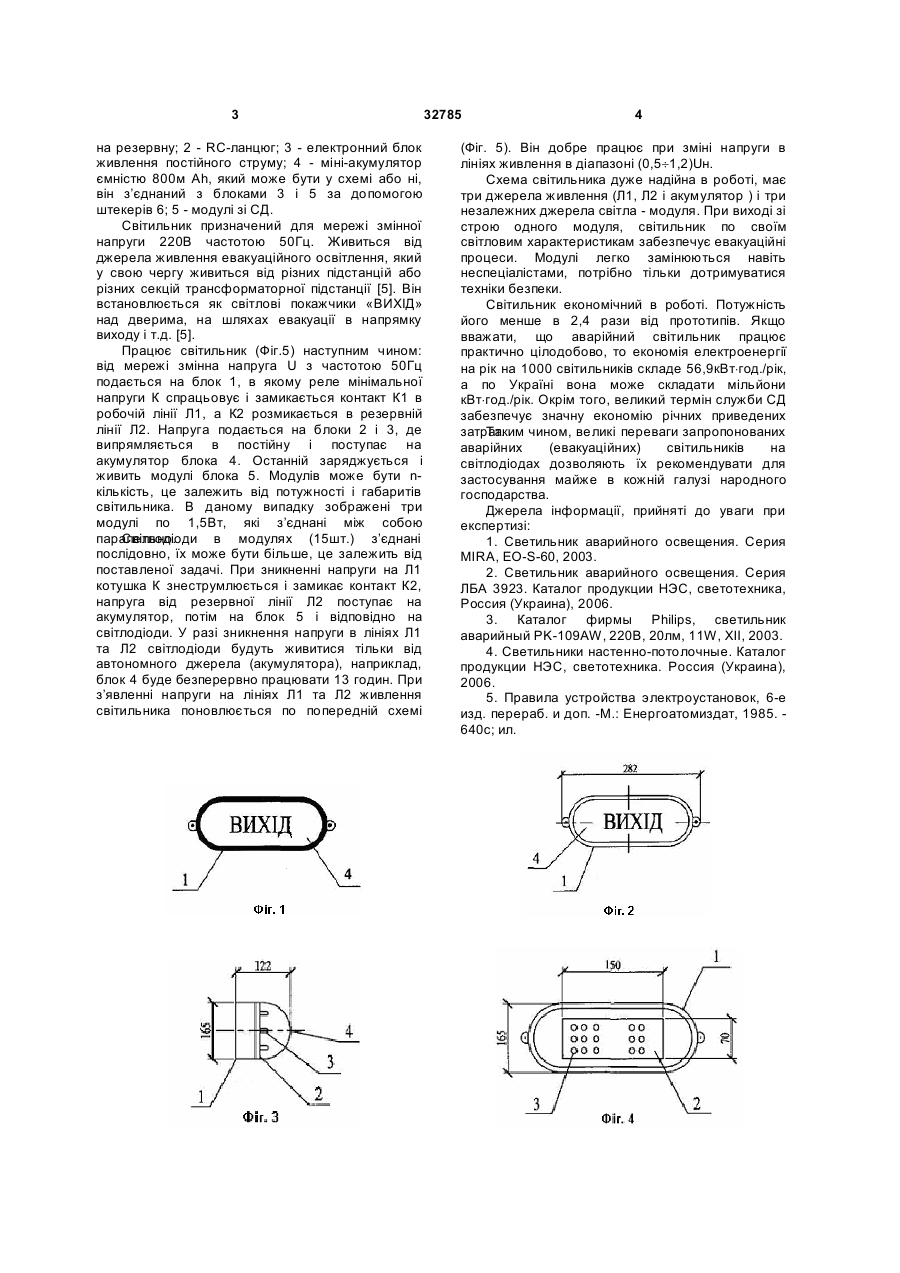

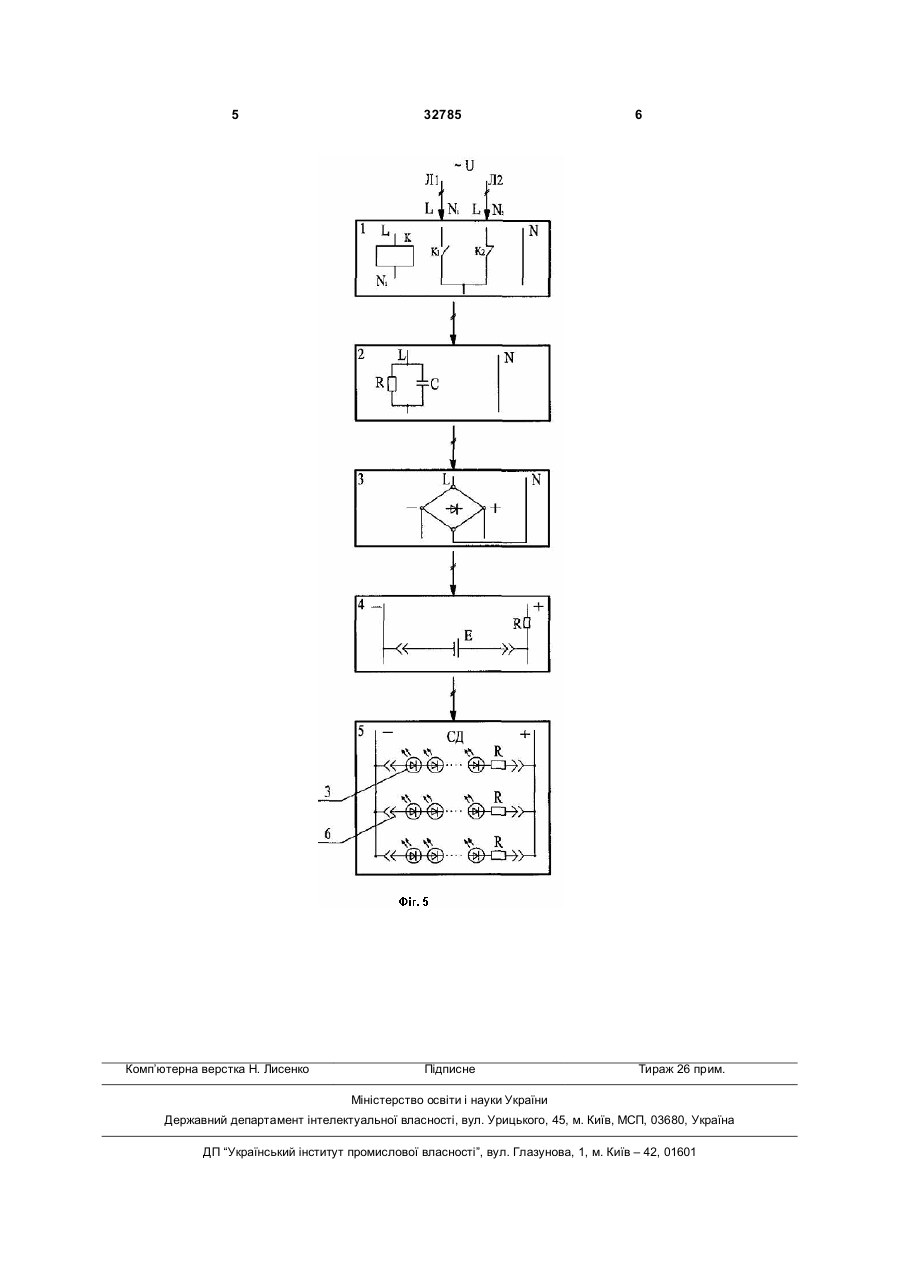

Світильник аварійного (евакуаційного) освітлення на основі над'яскравих світлодіодів, що має корпус, скло із прозорого полікарбонату, 3 на резервну; 2 - RC-ланцюг; 3 - електронний блок живлення постійного струму; 4 - міні-акумулятор ємністю 800м Ah, який може бути у схемі або ні, він з’єднаний з блоками 3 і 5 за допомогою штекерів 6; 5 - модулі зі СД. Світильник призначений для мережі змінної напруги 220В частотою 50Гц. Живиться від джерела живлення евакуаційного освітлення, який у свою чергу живиться від різних підстанцій або різних секцій трансформаторної підстанції [5]. Він встановлюється як світлові покажчики «ВИХІД» над дверима, на шляхах евакуації в напрямку виходу і т.д. [5]. Працює світильник (Фіг.5) наступним чином: від мережі змінна напруга U з частотою 50Гц подається на блок 1, в якому реле мінімальної напруги К спрацьовує і замикається контакт К1 в робочій лінії Л1, а К2 розмикається в резервній лінії Л2. Напруга подається на блоки 2 і 3, де випрямляється в постійну і поступає на акумулятор блока 4. Останній заряджується і живить модулі блока 5. Модулів може бути nкількість, це залежить від потужності і габаритів світильника. В даному випадку зображені три модулі по 1,5Вт, які з’єднані між собою паралельно. Світлодіоди в модулях (15шт.) з’єднані послідовно, їх може бути більше, це залежить від поставленої задачі. При зникненні напруги на Л1 котушка К знеструмлюється і замикає контакт К2, напруга від резервної лінії Л2 поступає на акумулятор, потім на блок 5 і відповідно на світлодіоди. У разі зникнення напруги в лініях Л1 та Л2 світлодіоди будуть живитися тільки від автономного джерела (акумулятора), наприклад, блок 4 буде безперервно працювати 13 годин. При з’явленні напруги на лініях Л1 та Л2 живлення світильника поновлюється по попередній схемі 32785 4 (Фіг. 5). Він добре працює при зміні напруги в лініях живлення в діапазоні (0,5¸1,2)Uн. Схема світильника дуже надійна в роботі, має три джерела живлення (Л1, Л2 і акумулятор ) і три незалежних джерела світла - модуля. При виході зі строю одного модуля, світильник по своїм світловим характеристикам забезпечує евакуаційні процеси. Модулі легко замінюються навіть неспеціалістами, потрібно тільки дотримуватися техніки безпеки. Світильник економічний в роботі. Потужність його менше в 2,4 рази від прототипів. Якщо вважати, що аварійний світильник працює практично цілодобово, то економія електроенергії на рік на 1000 світильників складе 56,9кВт×год./рік, а по Україні вона може складати мільйони кВт×год./рік. Окрім того, великий термін служби СД забезпечує значну економію річних приведених затрат. Таким чином, великі переваги запропонованих аварійних (евакуаційних) світильників на світлодіодах дозволяють їх рекомендувати для застосування майже в кожній галузі народного господарства. Джерела інформації, прийняті до уваги при експертизі: 1. Светильник аварийного освещения. Серия MIRA, EO-S-60, 2003. 2. Светильник аварийного освещения. Серия ЛБА 3923. Каталог продукции НЭС, светотехника, Россия (Украина), 2006. 3. Каталог фирмы Philips, светильник аварийный PK-109AW, 220В, 20лм, 11W, XII, 2003. 4. Светильники настенно-потолочные. Каталог продукции НЭС, светотехника. Россия (Украина), 2006. 5. Правила устройства электроустановок, 6-е изд. перераб. и доп. -М.: Енергоатомиздат, 1985. 640с; ил. 5 Комп’ютерна верстка Н. Лисенко 32785 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
