Геотермальний акумулятор теплоти, що містить теплообмінні циліндричні герметичні резервуари з рідким теплоносієм, розміщені у свердловинах, розподільні камери з розподільними перегородками, циркуляційний насос, який відрізняється тим, що циліндричні герметичні резервуари розміщені у свердловинах навколо центрального резервуара в декілька концентричних рядів і з'єднані таким чином, що теплоносій проходить послідовно через центральний резервуар, резервуари, які оточують центральний резервуар, резервуари, які оточують перший ряд, і так далі.

Текст

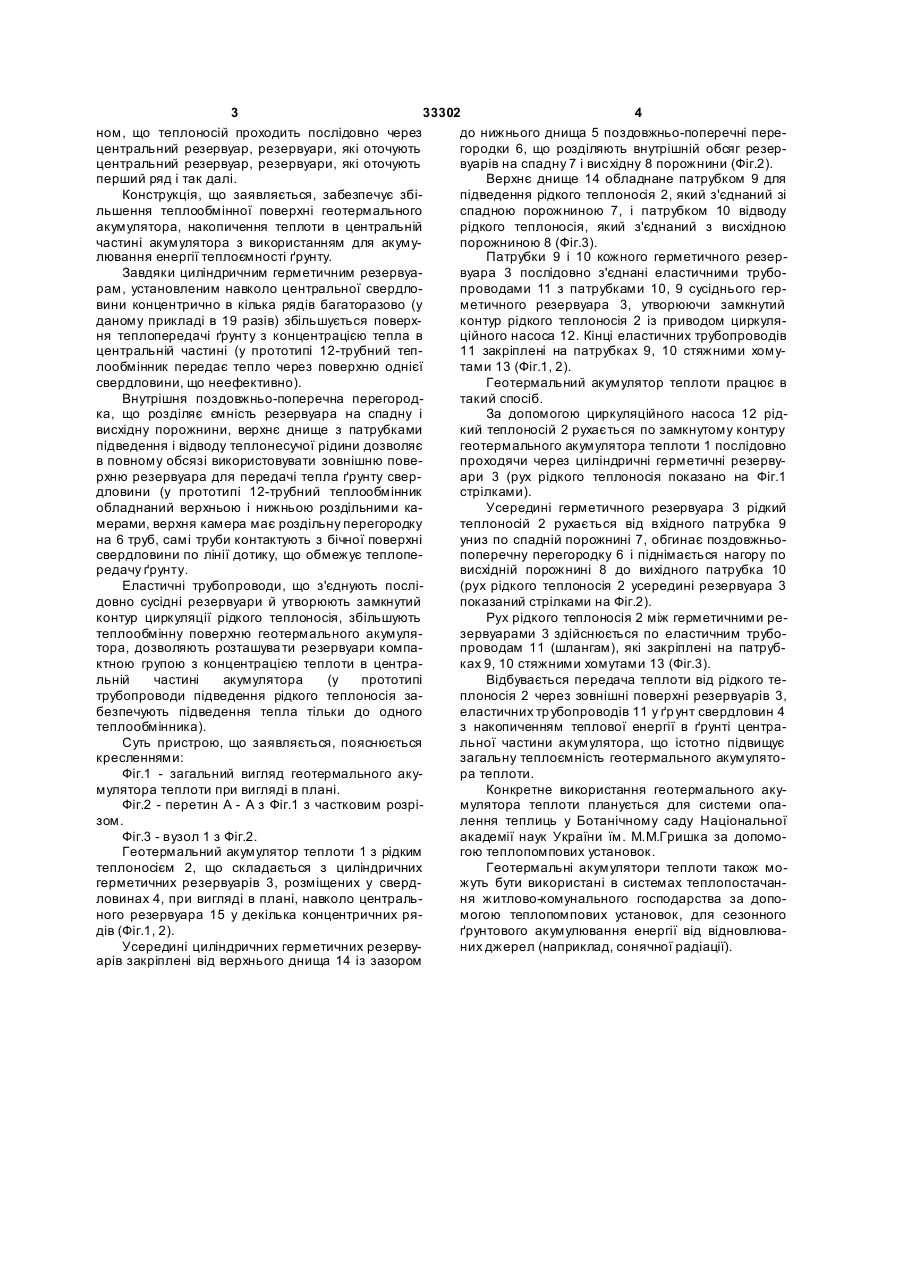

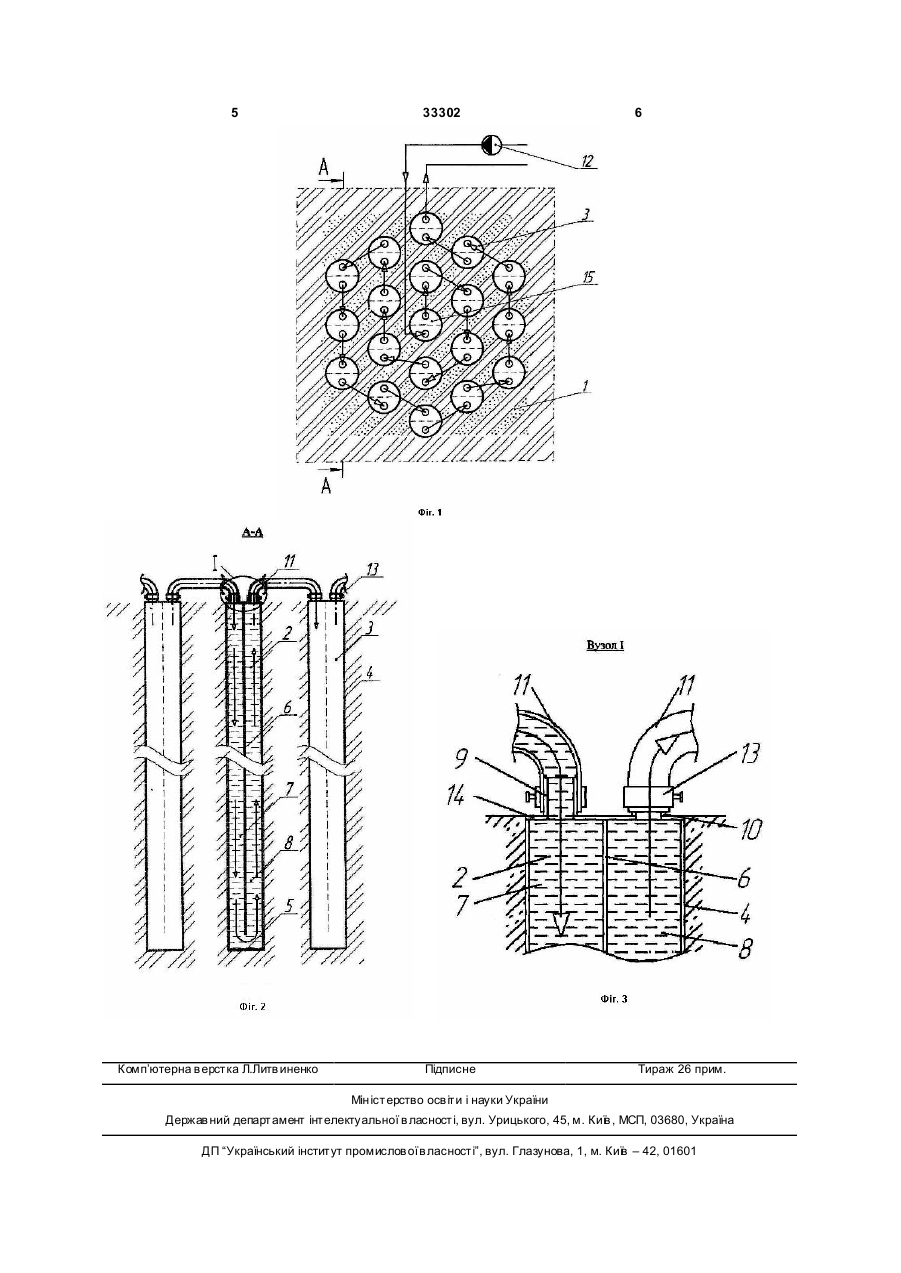

Геотермальний акумулятор теплоти, що містить теплообмінні циліндричні герметичні резер 3 33302 4 ном, що теплоносій проходить послідовно через до нижнього днища 5 поздовжньо-поперечні перецентральний резервуар, резервуари, які оточують городки 6, що розділяють внутрішній обсяг резерцентральний резервуар, резервуари, які оточують вуарів на спадну 7 і висхідну 8 порожнини (Фіг.2). перший ряд і так далі. Верхнє днище 14 обладнане патрубком 9 для Конструкція, що заявляється, забезпечує збіпідведення рідкого теплоносія 2, який з'єднаний зі льшення теплообмінної поверхні геотермального спадною порожниною 7, і патрубком 10 відводу акумулятора, накопичення теплоти в центральній рідкого теплоносія, який з'єднаний з висхідною частині акумулятора з використанням для акумупорожниною 8 (Фіг.3). лювання енергії теплоємності ґрунту. Патрубки 9 і 10 кожного герметичного резерЗавдяки циліндричним герметичним резервуавуара 3 послідовно з'єднані еластичними труборам, установленим навколо центральної свердлопроводами 11 з патрубками 10, 9 сусіднього гервини концентрично в кілька рядів багаторазово (у метичного резервуара 3, утворюючи замкнутий даному прикладі в 19 разів) збільшується поверхконтур рідкого теплоносія 2 із приводом циркуляня теплопередачі ґрунту з концентрацією тепла в ційного насоса 12. Кінці еластичних трубопроводів центральній частині (у прототипі 12-трубний теп11 закріплені на патрубках 9, 10 стяжними хомулообмінник передає тепло через поверхню однієї тами 13 (Фіг.1, 2). свердловини, що неефективно). Геотермальний акумулятор теплоти працює в Внутрішня поздовжньо-поперечна перегородтакий спосіб. ка, що розділяє ємність резервуара на спадну і За допомогою циркуляційного насоса 12 рідвисхідну порожнини, верхнє днище з патрубками кий теплоносій 2 рухається по замкнутому контуру підведення і відводу теплонесучої рідини дозволяє геотермального акумулятора теплоти 1 послідовно в повному обсязі використовувати зовнішню повепроходячи через циліндричні герметичні резервурхню резервуара для передачі тепла ґрунту сверари 3 (рух рідкого теплоносія показано на Фіг.1 дловини (у прототипі 12-трубний теплообмінник стрілками). обладнаний верхньою і нижньою роздільними каУсередині герметичного резервуара 3 рідкий мерами, верхня камера має роздільну перегородку теплоносій 2 рухається від вхідного патрубка 9 на 6 труб, самі труби контактують з бічної поверхні униз по спадній порожнині 7, обгинає поздовжньосвердловини по лінії дотику, що обмежує теплопепоперечну перегородку 6 і піднімається нагору по редачу ґрунту. висхідній порожнині 8 до вихідного патрубка 10 Еластичні трубопроводи, що з'єднують послі(рух рідкого теплоносія 2 усередині резервуара 3 довно сусідні резервуари й утворюють замкнутий показаний стрілками на Фіг.2). контур циркуляції рідкого теплоносія, збільшують Рух рідкого теплоносія 2 між герметичними ретеплообмінну поверхню геотермального акумулязервуарами 3 здійснюється по еластичним труботора, дозволяють розташува ти резервуари компапроводам 11 (шлангам), які закріплені на патрубктною групою з концентрацією теплоти в центраках 9, 10 стяжними хомутами 13 (Фіг.3). льній частині акумулятора (у прототипі Відбувається передача теплоти від рідкого тетрубопроводи підведення рідкого теплоносія заплоносія 2 через зовнішні поверхні резервуарів 3, безпечують підведення тепла тільки до одного еластичних тр убопроводів 11 у ґр унт свердловин 4 теплообмінника). з накопиченням теплової енергії в ґрунті центраСуть пристрою, що заявляється, пояснюється льної частини акумулятора, що істотно підвищує кресленнями: загальну теплоємність геотермального акумулятоФіг.1 - загальний вигляд геотермального акура теплоти. мулятора теплоти при вигляді в плані. Конкретне використання геотермального акуФіг.2 - перетин А - А з Фіг.1 з частковим розрімулятора теплоти планується для системи опазом. лення теплиць у Ботанічному саду Національної Фіг.3 - вузол 1 з Фіг.2. академії наук України їм. М.М.Гришка за допомоГеотермальний акумулятор теплоти 1 з рідким гою теплопомпових установок. теплоносієм 2, що складається з циліндричних Геотермальні акумулятори теплоти також могерметичних резервуарів 3, розміщених у сверджуть бути використані в системах теплопостачанловинах 4, при вигляді в плані, навколо центральня житлово-комунального господарства за допоного резервуара 15 у декілька концентричних рямогою теплопомпових установок, для сезонного дів (Фіг.1, 2). ґрунтового акумулювання енергії від відновлюваУсередині циліндричних герметичних резервуних джерел (наприклад, сонячної радіації). арів закріплені від верхнього днища 14 із зазором 5 Комп’ютерна в ерстка Л.Литв иненко 33302 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Geothermal heat accumulator

Автори англійською

Morozov Yurii Petrovych, Oliinichenko Valerii Heorhiiovych, Aleksandrov Anatolii Oleksandrovych, Veluchko volodymyr Volodymyrovych

Назва патенту російською

Геотермальный аккумулятор теплоты

Автори російською

Морозов Юрий Петрович, Олийниченко Валерий Георгиевич, Александров Анатолий Александрович, Величко Владимир Владимирович

МПК / Мітки

МПК: F24J 3/08

Мітки: геотермальний, теплоти, акумулятор
