Акумулятор теплоти

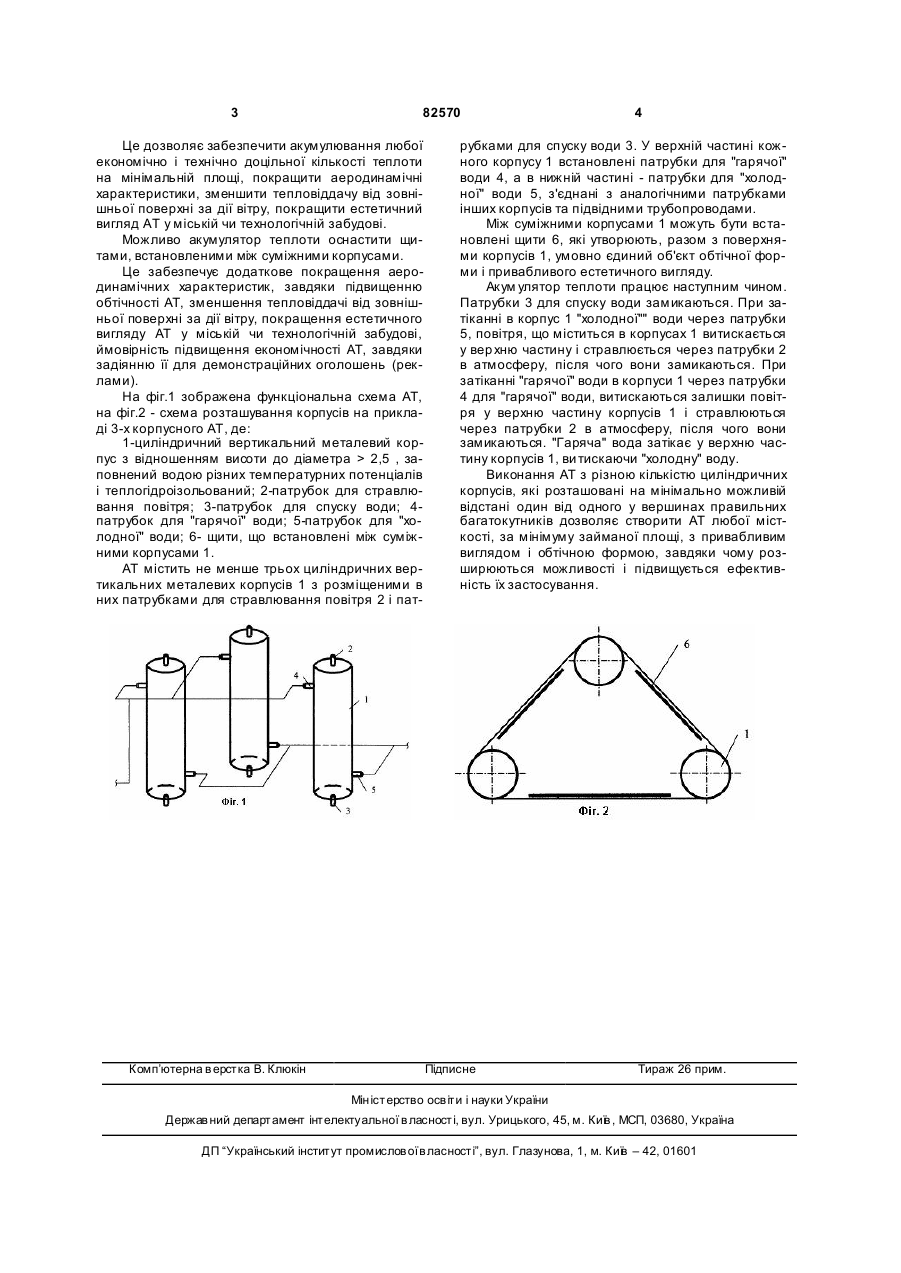

1. Акумулятор теплоти, що містить не менше трьох циліндричних вертикальних металевих теплогідроізольованих корпусів з відношенням висоти до діаметра, що перевищує 2,5, заповнених водою різних температурних потенціалів, кожен з яких оснащений патрубками для стравлювання повітря і для спуску води, та патрубками для гарячої води у верхній частині і для холодної води - в нижній, який відрізняється тим, що корпуси розташовані на мінімально можливій відстані один від одного у вершинах правильних багатокутників. 2. Акумулятор за п. 1, який відрізняється тим, що між суміжними корпусами встановлено щити. (19) (21) a200605555 (22) 22.05.2006 (24) 25.04.2008 (46) 25.04.2008, Бюл.№ 8, 2008 р. (72) КРИКАВСЬКИЙ ЄВГЕН ВАСИЛЬОВИЧ, UA, ЛЮЛЬЧАК ЗОРЕСЛАВА СТЕФАНІВНА, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A (56) SU 1236267, F24H7/00, 07.06.86 EP 0851181, F23M13/00, 01.07.98 JP 2029546, F24H7/02, 31.01.90 RU 2145404, F24H7/00, 10.02.2000 WO 9403763, F24H7/04, 17.02.94 3 82570 Це дозволяє забезпечити акумулювання любої економічно і технічно доцільної кількості теплоти на мінімальній площі, покращити аеродинамічні характеристики, зменшити тепловіддачу від зовнішньої поверхні за дії вітру, покращити естетичний вигляд AT у міській чи технологічній забудові. Можливо акумулятор теплоти оснастити щитами, встановленими між суміжними корпусами. Це забезпечує додаткове покращення аеродинамічних характеристик, завдяки підвищенню обтічності AT, зменшення тепловіддачі від зовнішньої поверхні за дії вітру, покращення естетичного вигляду AT у міській чи технологічній забудові, ймовірність підвищення економічності AT, завдяки задіянню її для демонстраційних оголошень (реклами). На фіг.1 зображена функціональна схема AT, на фіг.2 - схема розташування корпусів на прикладі 3-х корпусного AT, де: 1-циліндричний вертикальний металевий корпус з відношенням висоти до діаметра > 2,5 , заповнений водою різних температурних потенціалів і теплогідроізольований; 2-патрубок для стравлювання повітря; 3-патрубок для спуску води; 4патрубок для "гарячої" води; 5-патрубок для "холодної" води; 6- щити, що встановлені між суміжними корпусами 1. AT містить не менше трьох циліндричних вертикальних металевих корпусів 1 з розміщеними в них патрубками для стравлювання повітря 2 і пат Комп’ютерна в ерстка В. Клюкін 4 рубками для спуску води 3. У верхній частині кожного корпусу 1 встановлені патрубки для "гарячої" води 4, а в нижній частині - патрубки для "холодної" води 5, з'єднані з аналогічними патрубками інших корпусів та підвідними трубопроводами. Між суміжними корпусами 1 можуть бути встановлені щити 6, які утворюють, разом з поверхнями корпусів 1, умовно єдиний об'єкт обтічної форми і привабливого естетичного вигляду. Акум улятор теплоти працює наступним чином. Патрубки 3 для спуску води замикаються. При затіканні в корпус 1 "холодної"" води через патрубки 5, повітря, що міститься в корпусах 1 витискається у вер хню частину і стравлюється через патрубки 2 в атмосферу, після чого вони замикаються. При затіканні "гарячої" води в корпуси 1 через патрубки 4 для "гарячої" води, витискаються залишки повітря у верхню частину корпусів 1 і стравлюються через патрубки 2 в атмосферу, після чого вони замикаються. "Гаряча" вода затікає у верхню частину корпусів 1, ви тискаючи "холодну" воду. Виконання AT з різною кількістю циліндричних корпусів, які розташовані на мінімально можливій відстані один від одного у вершинах правильних багатокутників дозволяє створити AT любої місткості, за мінімуму займаної площі, з привабливим виглядом і обтічною формою, завдяки чому розширюються можливості і підвищується ефективність їх застосування. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
