Мембранний апарат

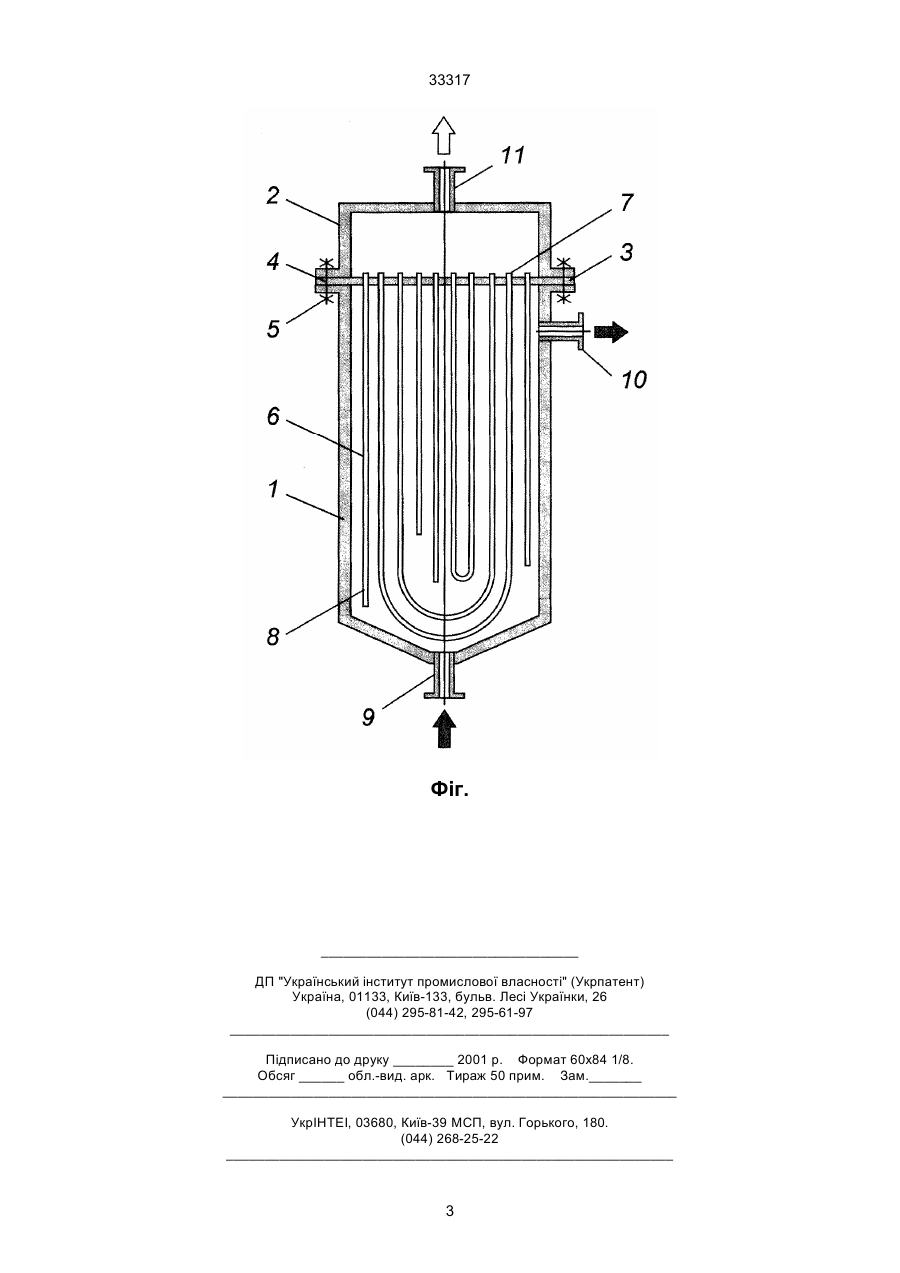

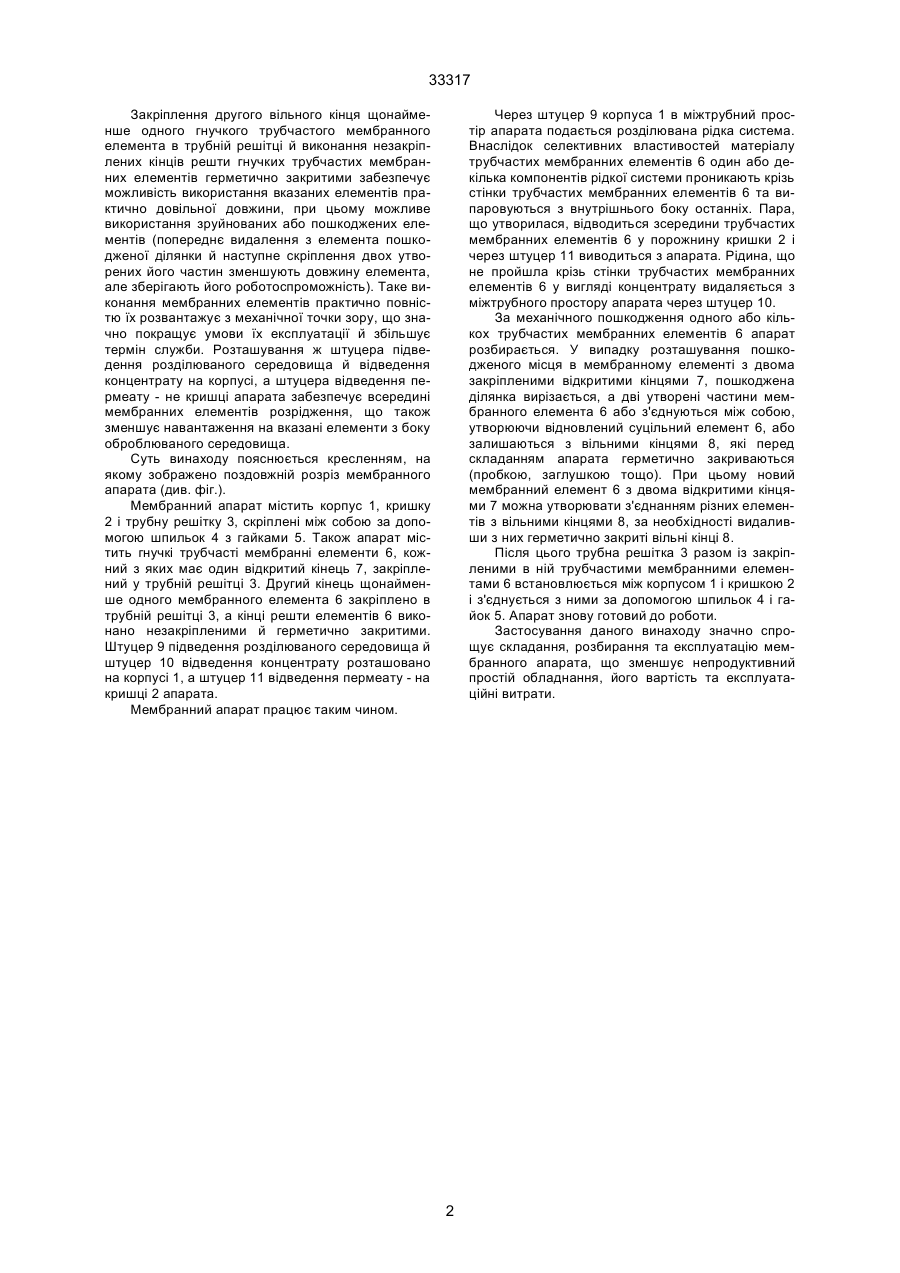

Мембранний апарат, що містить корпус, кришку, трубну решітку, гнучкі трубчасті мембранні елементи, кожний з яких одним відкритим кінцем 33317 Закріплення другого вільного кінця щонайменше одного гнучкого трубчастого мембранного елемента в трубній решітці й виконання незакріплених кінців решти гнучких трубчастих мембранних елементів герметично закритими забезпечує можливість використання вказаних елементів практично довільної довжини, при цьому можливе використання зруйнованих або пошкоджених елементів (попереднє видалення з елемента пошкодженої ділянки й наступне скріплення двох утворених його частин зменшують довжину елемента, але зберігають його роботоспроможність). Таке виконання мембранних елементів практично повністю їх розвантажує з механічної точки зору, що значно покращує умови їх експлуатації й збільшує термін служби. Розташування ж штуцера підведення розділюваного середовища й відведення концентрату на корпусі, а штуцера відведення пермеату - не кришці апарата забезпечує всередині мембранних елементів розрідження, що також зменшує навантаження на вказані елементи з боку оброблюваного середовища. Суть винаходу пояснюється кресленням, на якому зображено поздовжній розріз мембранного апарата (див. фіг.). Мембранний апарат містить корпус 1, кришку 2 і трубну решітку 3, скріплені між собою за допомогою шпильок 4 з гайками 5. Також апарат містить гнучкі трубчасті мембранні елементи 6, кожний з яких має один відкритий кінець 7, закріплений у трубній решітці 3. Другий кінець щонайменше одного мембранного елемента 6 закріплено в трубній решітці 3, а кінці решти елементів 6 виконано незакріпленими й герметично закритими. Штуцер 9 підведення розділюваного середовища й штуцер 10 відведення концентрату розташовано на корпусі 1, а штуцер 11 відведення пермеату - на кришці 2 апарата. Мембранний апарат працює таким чином. Через штуцер 9 корпуса 1 в міжтрубний простір апарата подається розділювана рідка система. Внаслідок селективних властивостей матеріалу трубчастих мембранних елементів 6 один або декілька компонентів рідкої системи проникають крізь стінки трубчастих мембранних елементів 6 та випаровуються з внутрішнього боку останніх. Пара, що утворилася, відводиться зсередини трубчастих мембранних елементів 6 у порожнину кришки 2 і через штуцер 11 виводиться з апарата. Рідина, що не пройшла крізь стінки трубчастих мембранних елементів 6 у вигляді концентрату видаляється з міжтрубного простору апарата через штуцер 10. За механічного пошкодження одного або кількох трубчастих мембранних елементів 6 апарат розбирається. У випадку розташування пошкодженого місця в мембранному елементі з двома закріпленими відкритими кінцями 7, пошкоджена ділянка вирізається, а дві утворені частини мембранного елемента 6 або з'єднуються між собою, утворюючи відновлений суцільний елемент 6, або залишаються з вільними кінцями 8, які перед складанням апарата герметично закриваються (пробкою, заглушкою тощо). При цьому новий мембранний елемент 6 з двома відкритими кінцями 7 можна утворювати з'єднанням різних елементів з вільними кінцями 8, за необхідності видаливши з них герметично закриті вільні кінці 8. Після цього трубна решітка 3 разом із закріпленими в ній трубчастими мембранними елементами 6 встановлюється між корпусом 1 і кришкою 2 і з'єднується з ними за допомогою шпильок 4 і гайок 5. Апарат знову готовий до роботи. Застосування даного винаходу значно спрощує складання, розбирання та експлуатацію мембранного апарата, що зменшує непродуктивний простій обладнання, його вартість та експлуатаційні витрати. 2 33317 Фіг. __________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
