Мембранний апарат

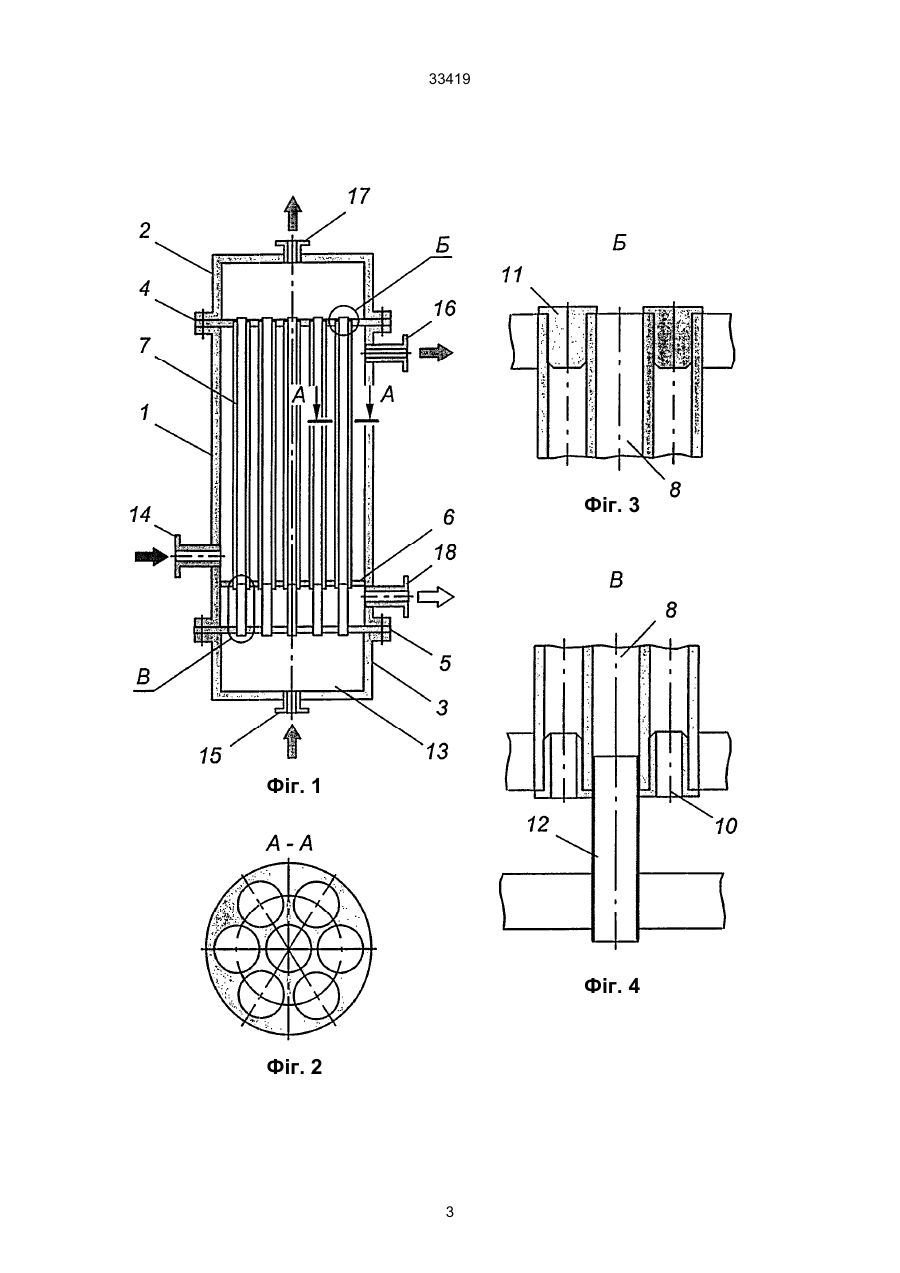

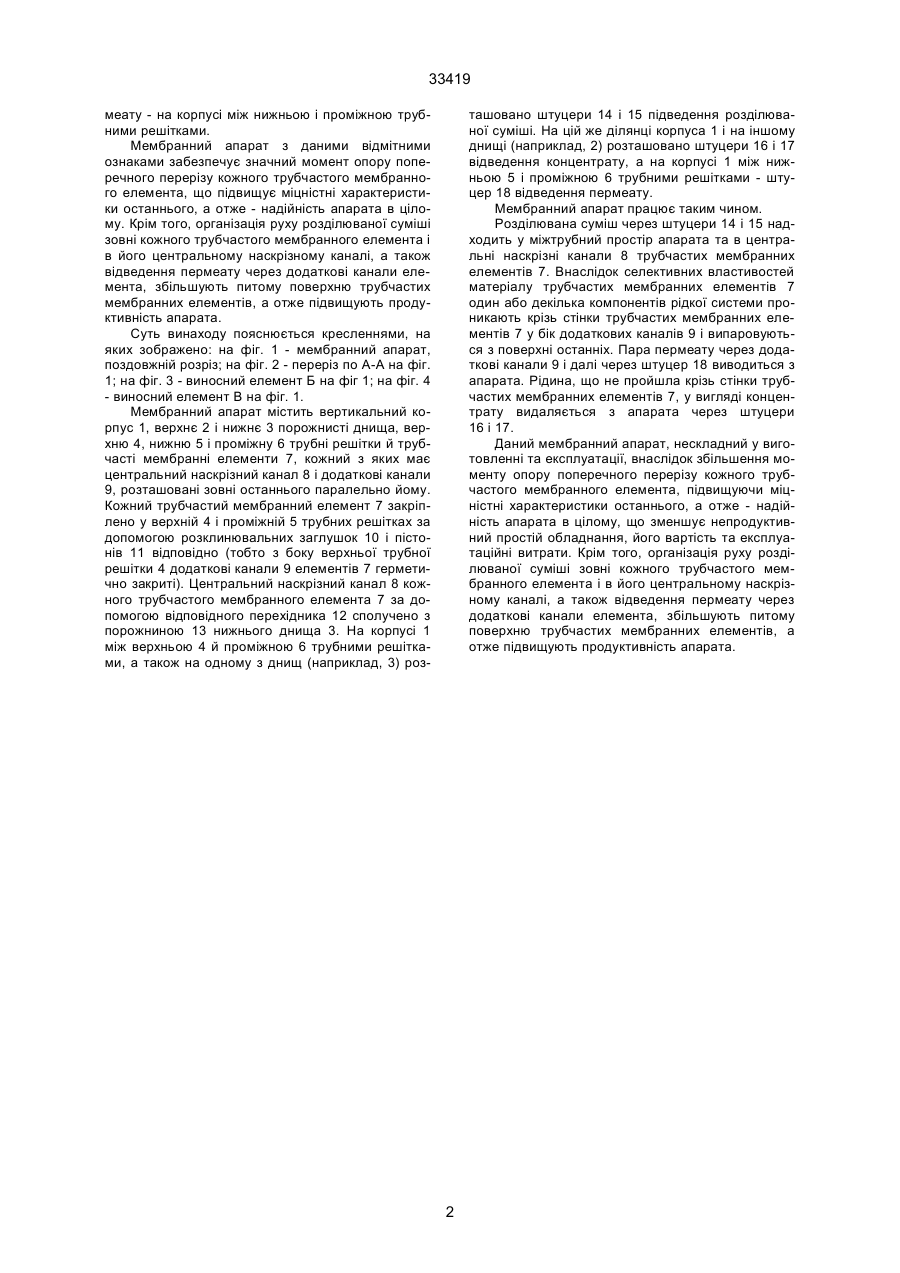

Мембранний апарат, що містить вертикальний корпус, порожнисті днища, верхню, нижню й проміжну трубні решітки, трубчасті мембранні елементи з центральними наскрізними каналами, а також штуцери підведення розділюваної суміші, відведення концентрату й пермеату, який відрізня 33419 меату - на корпусі між нижньою і проміжною трубними решітками. Мембранний апарат з даними відмітними ознаками забезпечує значний момент опору поперечного перерізу кожного трубчастого мембранного елемента, що підвищує міцністні характеристики останнього, а отже - надійність апарата в цілому. Крім того, організація руху розділюваної суміші зовні кожного трубчастого мембранного елемента і в його центральному наскрізному каналі, а також відведення пермеату через додаткові канали елемента, збільшують питому поверхню трубчастих мембранних елементів, а отже підвищують продуктивність апарата. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - мембранний апарат, поздовжній розріз; на фіг. 2 - переріз по А-А на фіг. 1; на фіг. 3 - виносний елемент Б на фіг 1; на фіг. 4 - виносний елемент В на фіг. 1. Мембранний апарат містить вертикальний корпус 1, верхнє 2 і нижнє 3 порожнисті днища, верхню 4, нижню 5 і проміжну 6 трубні решітки й трубчасті мембранні елементи 7, кожний з яких має центральний наскрізний канал 8 і додаткові канали 9, розташовані зовні останнього паралельно йому. Кожний трубчастий мембранний елемент 7 закріплено у верхній 4 і проміжній 5 трубних решітках за допомогою розклинювальних заглушок 10 і пістонів 11 відповідно (тобто з боку верхньої трубної решітки 4 додаткові канали 9 елементів 7 герметично закриті). Центральний наскрізний канал 8 кожного трубчастого мембранного елемента 7 за допомогою відповідного перехідника 12 сполучено з порожниною 13 нижнього днища 3. На корпусі 1 між верхньою 4 й проміжною 6 трубними решітками, а також на одному з днищ (наприклад, 3) роз ташовано штуцери 14 і 15 підведення розділюваної суміші. На цій же ділянці корпуса 1 і на іншому днищі (наприклад, 2) розташовано штуцери 16 і 17 відведення концентрату, а на корпусі 1 між нижньою 5 і проміжною 6 трубними решітками - штуцер 18 відведення пермеату. Мембранний апарат працює таким чином. Розділювана суміш через штуцери 14 і 15 надходить у міжтрубний простір апарата та в центральні наскрізні канали 8 трубчастих мембранних елементів 7. Внаслідок селективних властивостей матеріалу трубчастих мембранних елементів 7 один або декілька компонентів рідкої системи проникають крізь стінки трубчастих мембранних елементів 7 у бік додаткових каналів 9 і випаровуються з поверхні останніх. Пара пермеату через додаткові канали 9 і далі через штуцер 18 виводиться з апарата. Рідина, що не пройшла крізь стінки трубчастих мембранних елементів 7, у вигляді концентрату видаляється з апарата через штуцери 16 і 17. Даний мембранний апарат, нескладний у виготовленні та експлуатації, внаслідок збільшення моменту опору поперечного перерізу кожного трубчастого мембранного елемента, підвищуючи міцністні характеристики останнього, а отже - надійність апарата в цілому, що зменшує непродуктивний простій обладнання, його вартість та експлуатаційні витрати. Крім того, організація руху розділюваної суміші зовні кожного трубчастого мембранного елемента і в його центральному наскрізному каналі, а також відведення пермеату через додаткові канали елемента, збільшують питому поверхню трубчастих мембранних елементів, а отже підвищують продуктивність апарата. 2 33419 Фіг. 3 Фіг. 1 Фіг. 4 Фіг. 2 3 33419 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
