Енергетична установка

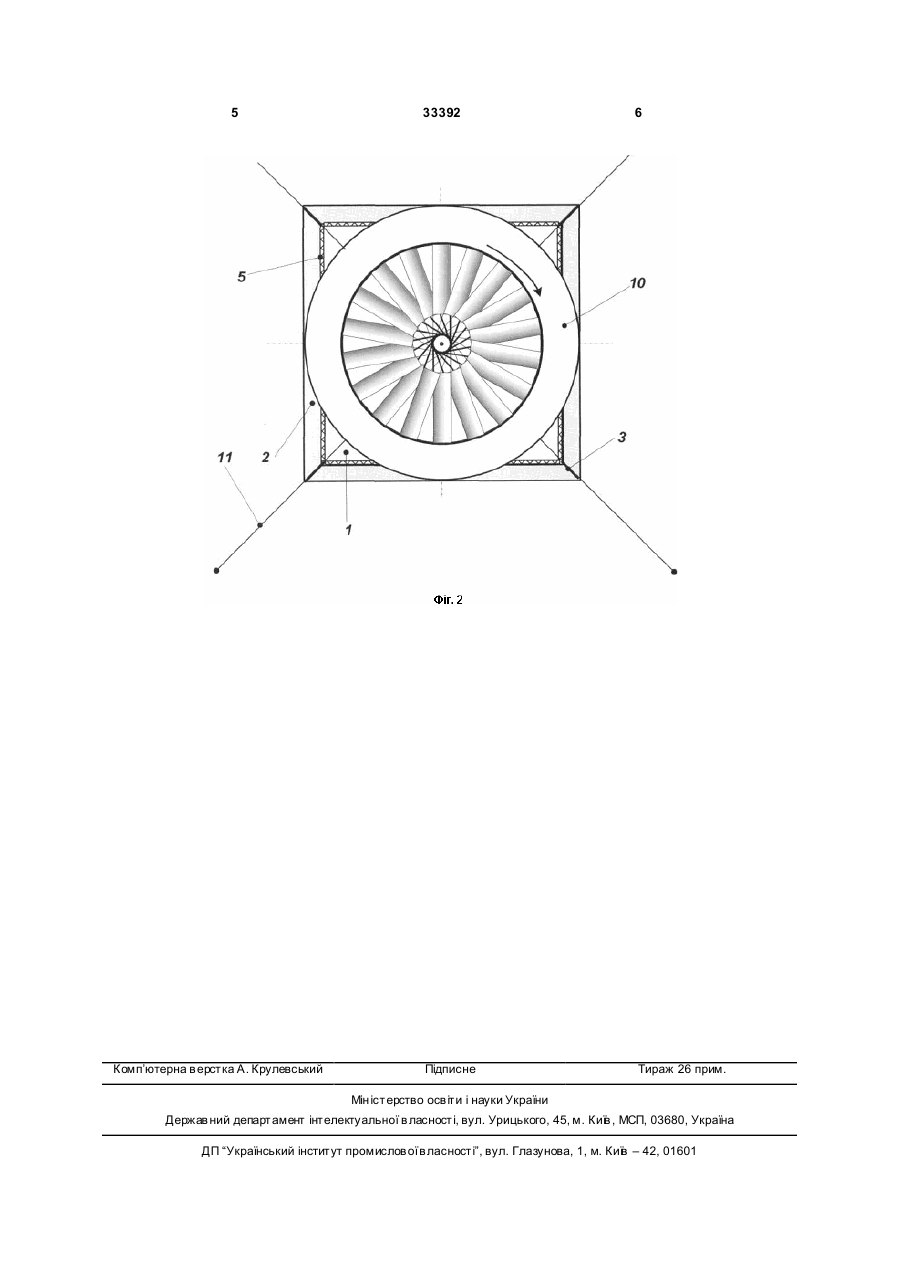

Енергетична установка, що містить вхідний та вихідний пристрої, між якими розташоване робоче колесо, яка відрізняє ться тим, що вхідний при 3 33392 строю. Виконання вхідного пристрою у вигляді окремих каналів розділених боковими елементами в яких потік підвищує тиск перед робочим колесом дозволяє виключити систему орієнтування вхідного пристрою відносно потоку, розміщення вхідного пристрою нижче виходу вихідного пристрою зменшує перекидаючий момент, що діє на конструкцію та збільшує перепад тиску на робочому колесі і, як наслідок, збільшує коефіцієнт перетворення енергії потоку та потужність на валу вітроколеса. Введення односторонніх клапанів на виході каналів вхідного пристрою дає змогу підвищува ти тиск перед робочим колесом незалежно від напрямку дії вітрового потоку, що підвищує е фективність перетворення енергії потоку в механічну енергію. Розташування виходу вихідного пристрою у вітровому потоці на максимальній висоті енергетичної установки дозволяє максимально понизити статичний тиск за робочим колесом, що сприяє збільшенню крутячого моменту і потужності на валу останнього. На Фіг.1 зображена схема енергетичної установки в вертикальні площині; на Фіг.2 - вигляд схеми зверху. Енергетична установка має (Фіг.1, 2) вхідний пристрій 1 у вигляді каналів 2 розділених боковими елементами 3 та покриттям 4, односторонні клапани 5 встановлені на виході каналів 2, робоче колесо 6 з'єднане з валом 7 навантаження 8 закріпленого на опорі 9, вихідний пристрій 10 з розтяжками 11. Працює енергетична установка наступним чином. Вітровий потік потрапляючи в канали 2 вхідного пристрою 1 підвищує тиск перед відповідними односторонніми клапанами 5 і якщо він перевищує тиск всередині вхідного пристрою 1 то останні від 4 криваються і потік підвищує тиск перед робочим колесом 6. При цьому односторонні клапани 5 закриті на виході тих каналів 2 де тиск менший. Статичний тиск на виході робочого колеса 6 у ви хідному пристрої 10 знижується за рахунок швидкості вітрового потоку. Підвищення тиску перед робочим колесом 6 та його зниження в вихідному пристрої 10 приводить в обертовий рух робоче колесо 6 яке через вал 7 приводить в дію навантаження 8. При цьому враховуючи ті обставини, що вхідний пристрій 1 знаходиться в зоні дії меншої швидкості потоку, а ви хід ви хідного пристрою 10 в зоні підвищеної швидкості, то перепад тиску на робочому колесі 6 і відповідно потужність зростатимуть. Використання розтяжок 11 покращує стійкість конструкції на перекидання при штормових швидкостях потоку. Таким чином за рахунок виконання вхідного пристрою у вигляді каналів розділених боковими елементами дозволяє виключити систему орієнтування вхідного пристрою відносно потоку та дає змогу зменшити перекидаючий момент, що діє на конструкцію. Введення односторонніх клапанів на виході каналів вхідного пристрою дає змогу підвищувати тиск у турбінній камері незалежно від напрямку дії вітрового потоку. Розташування виходу вихідного пристрою у вітровому потоці на максимальній висоті енергетичної установки дозволяє максимально понизити статичний тиск за робочим колесом, що значно збільшує крутячий момент на валу і, як наслідок, збільшує коефіцієнт перетворення енергії потоку та потужність енергетичної установки. Використовуючи запропоновані технічні рішення можна виготовляти енергетичні установки високої надійності та ефективності при експлуатації в зонах з різним вітровим потенціалом, місцевості з перешкодами та населених пунктах. 5 Комп’ютерна в ерстка А. Крулевський 33392 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
