Енергетична установка

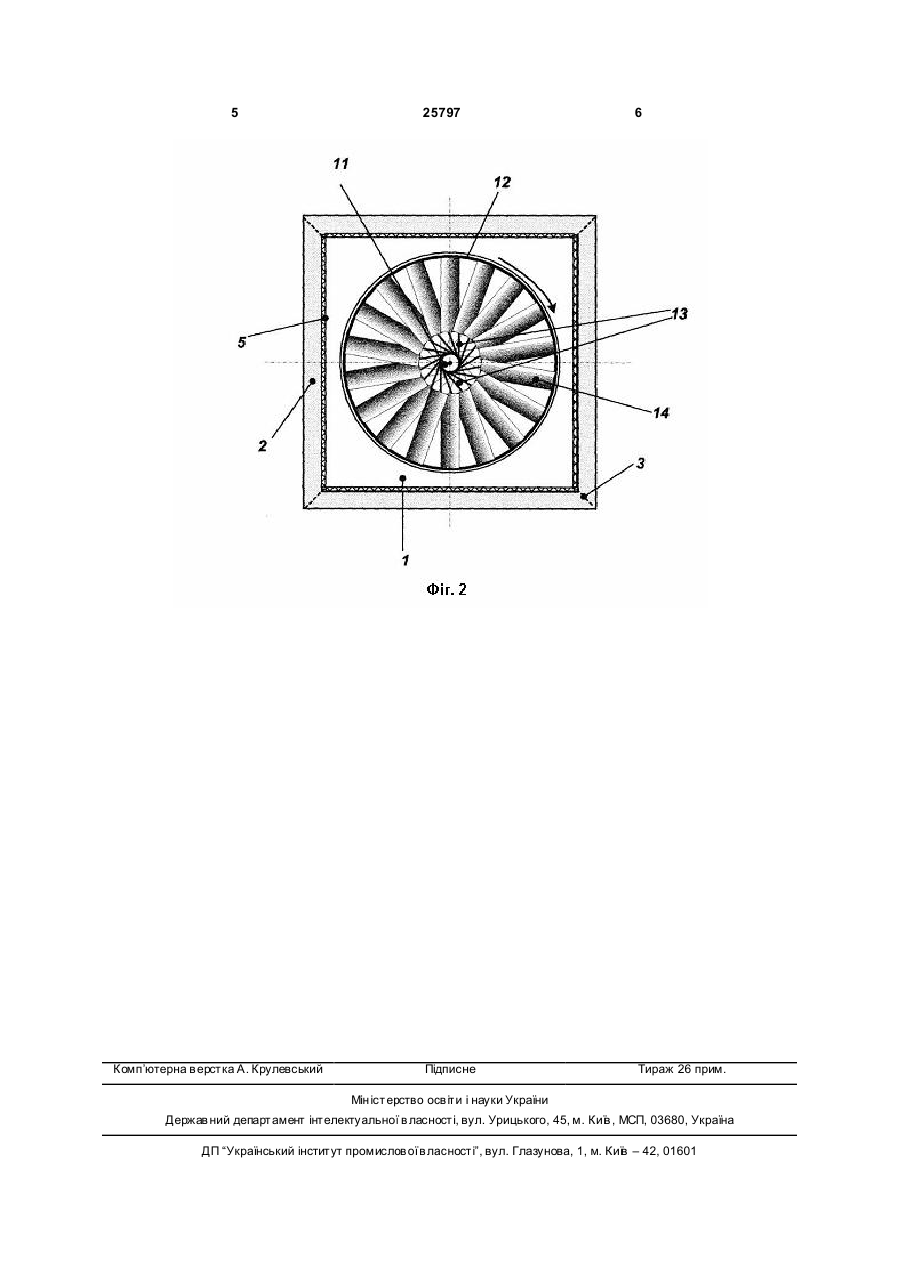

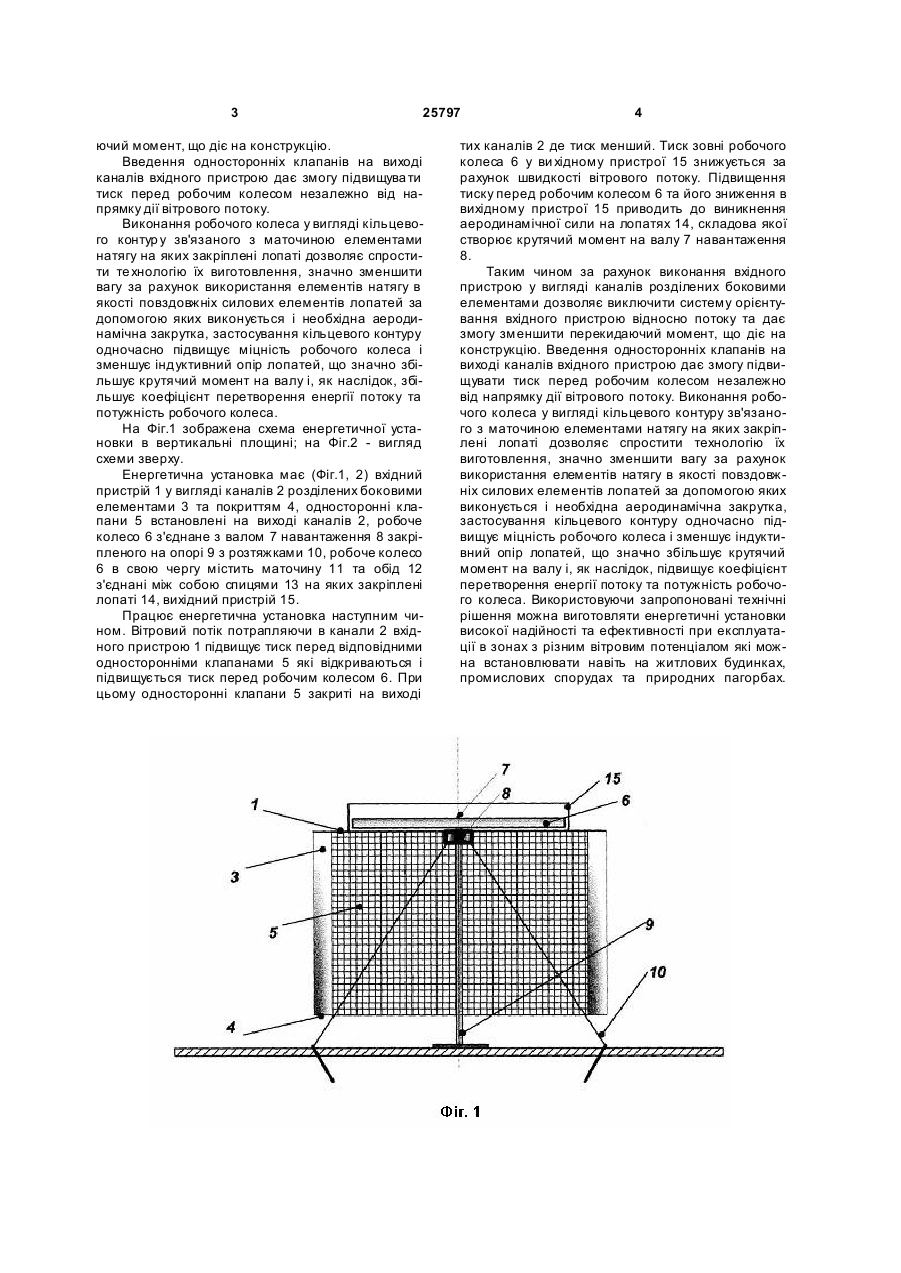

Енергетична установка, що містить вхідний та вихідний пристрої, між якими розташоване робоче 3 25797 ючий момент, що діє на конструкцію. Введення односторонніх клапанів на виході каналів вхідного пристрою дає змогу підвищува ти тиск перед робочим колесом незалежно від напрямку дії вітрового потоку. Виконання робочого колеса у вигляді кільцевого контур у зв'язаного з маточиною елементами натягу на яких закріплені лопаті дозволяє спростити те хнологію їх виготовлення, значно зменшити вагу за рахунок використання елементів натягу в якості повздовжніх силових елементів лопатей за допомогою яких виконується і необхідна аеродинамічна закрутка, застосування кільцевого контуру одночасно підвищує міцність робочого колеса і зменшує індуктивний опір лопатей, що значно збільшує крутячий момент на валу і, як наслідок, збільшує коефіцієнт перетворення енергії потоку та потужність робочого колеса. На Фіг.1 зображена схема енергетичної установки в вертикальні площині; на Фіг.2 - вигляд схеми зверху. Енергетична установка має (Фіг.1, 2) вхідний пристрій 1 у вигляді каналів 2 розділених боковими елементами 3 та покриттям 4, односторонні клапани 5 встановлені на виході каналів 2, робоче колесо 6 з'єднане з валом 7 навантаження 8 закріпленого на опорі 9 з розтяжками 10, робоче колесо 6 в свою чергу містить маточину 11 та обід 12 з'єднані між собою спицями 13 на яких закріплені лопаті 14, вихідний пристрій 15. Працює енергетична установка наступним чином. Вітровий потік потрапляючи в канали 2 вхідного пристрою 1 підвищує тиск перед відповідними односторонніми клапанами 5 які відкриваються і підвищується тиск перед робочим колесом 6. При цьому односторонні клапани 5 закриті на виході 4 тих каналів 2 де тиск менший. Тиск зовні робочого колеса 6 у ви хідному пристрої 15 знижується за рахунок швидкості вітрового потоку. Підвищення тиску перед робочим колесом 6 та його зниження в вихідному пристрої 15 приводить до виникнення аеродинамічної сили на лопатях 14, складова якої створює крутячий момент на валу 7 навантаження 8. Таким чином за рахунок виконання вхідного пристрою у вигляді каналів розділених боковими елементами дозволяє виключити систему орієнтування вхідного пристрою відносно потоку та дає змогу зменшити перекидаючий момент, що діє на конструкцію. Введення односторонніх клапанів на виході каналів вхідного пристрою дає змогу підвищувати тиск перед робочим колесом незалежно від напрямку дії вітрового потоку. Виконання робочого колеса у вигляді кільцевого контуру зв'язаного з маточиною елементами натягу на яких закріплені лопаті дозволяє спростити технологію їх виготовлення, значно зменшити вагу за рахунок використання елементів натягу в якості повздовжніх силових елементів лопатей за допомогою яких виконується і необхідна аеродинамічна закрутка, застосування кільцевого контуру одночасно підвищує міцність робочого колеса і зменшує індуктивний опір лопатей, що значно збільшує крутячий момент на валу і, як наслідок, підвищує коефіцієнт перетворення енергії потоку та потужність робочого колеса. Використовуючи запропоновані технічні рішення можна виготовляти енергетичні установки високої надійності та ефективності при експлуатації в зонах з різним вітровим потенціалом які можна встановлювати навіть на житлових будинках, промислових спорудах та природних пагорбах. 5 Комп’ютерна в ерстка А. Крулевський 25797 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
