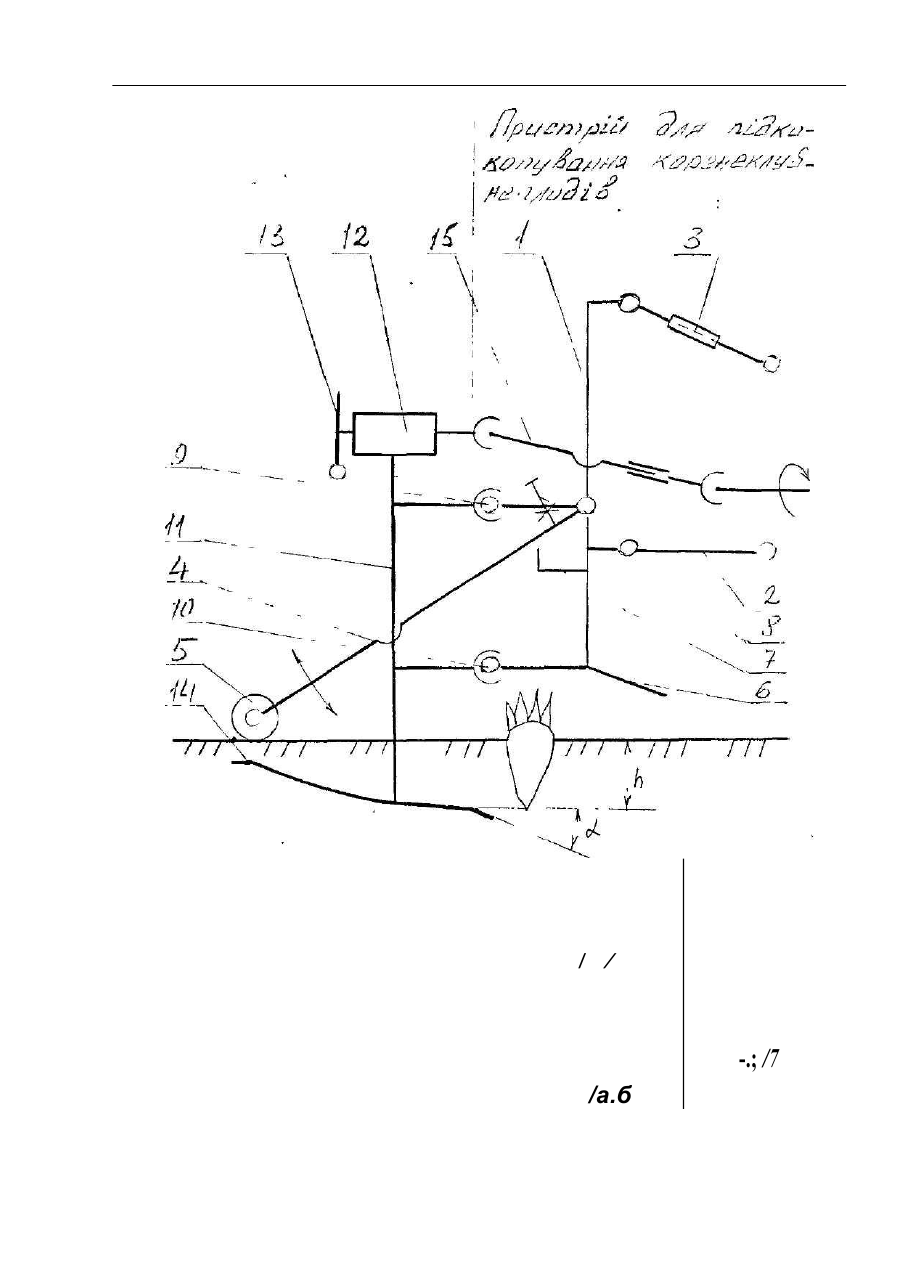

Пристрій для підкопування коренеклубнеплодів

МКП0 AOlD 25/00 Пристрій для підкопування коренеклубнеплодів [ Винахід відноситься до галузі сільськогосподарського машинобудування, а саме для машин по збиранню коренеклубнеплодів Відомий пристрій для підкопування коренеклубнеплодів ( а с . СРСР №1371575, МКВ А01Д 17/00, бюл №5, 1988р ), який має сепаруючу поверхню і встановлені перед нею по його ширині з зазором лемехи зі суміжними боковинами , що сходяться в нижній частині сепаруючої поверхні, а також додатковий лемех, встановлений в центрі, між боковинами з утворенням вікна між задньою кромкою лемеха і сепаруючою поверхнею Аналог Недоліком відомого пристрою є відсутність вібраційних рухів лемехів, що приводить до зниження якості відокремлення грунту від коренеклубнеплодів Відомий пристрій для викопування з грунту коренеплодів ( а с СРСР №1336971 МКВ А01Д 25/00, бюл №34, 1987р ), який має підкопуючу лапу, виконану в формі плоского підрізного ножа, встановленого з нахилом до горизонту і прикріпленого до рами з допомогою стійки, причому підкопуюча лапа , її стійка і черенковий ніж виконані пустотілими і оснащені розташованими в цих пустотах з'єднаннями з пневмокомпресором пневмокамерами із наскрізними отворами. Прототип Недоліком відомого пристрою є низька здатність відокремлення грунту від коренеплоду В основу винаходу покладена задача вдосконалення пристрою для підкопування коренеклубнеплодів , в якому використання еластичних сайлент блоків для кріплення вібропристрою і встановлення на ньому вібратора з маховиком , який має зміщений центр маси забезпечє інтенсивні вібраційні рухи викопуючого елементу і за рахунок цього підвищується ступінь очищення коренеклубнеплодів від грунту Поставлена задача вирішується тим, що в пристрої для підкопування коренеклубнеплодів, який складається з основної рами , опорних коліс, викопуючого елементу згідно винаходу вводиться те, що рама викопуючого вібропристрою приєднана до основної рами з допомогою еластичних сайлент блоків, а також на рамі викопуючого вібропристрою встановлено вібратор з маховиком , який має зміщений центр маси Суттєві ознаки передбачуваного винаходу направлені на підвищення степені очищення коренеклубнеплодів від грунту при їх викопуванні викопуючим елементом Пристрій для підкопування коренеклубнеплодів зображений на фіг Пристрій для підкопування коренеклубнеплодів складається з основної рами 1, яка ! навішується на елементи навіски трактора, тяги 2 і гвинта 3 До рами 1 шарнірно прикріплені ричаги 4 опорних коліс 5, а також піднімачі полеглої гички 6 і опорні кронштейни 7 для фіксації ричапв опорних коліс 4 в транспортному положенні На рамі 1 встановлені регулювальні гвинти 8 і до неї через еластичні сайлент блоки 9,10 приєднана рама викопуючого вібропристрою 11 На рамі викопуючого вібропристрою 11 встановлений корпус вібратора 12 з маховиком 13, який має зміщений центр маси, а також прикріплені викопуючі елементи 14 Вібратор з'єднаний з валом відбору потужності трактора карданним валом 15 Працює пристрій для підкопування коренеклубнеплодів наступним чином Від валу відбору потужності трактора через карданний вал 15 приводиться в обертання маховик 13, який має зміщений центр маси Вібрація, що виникає від обертання маховика 13, через корпус вібратора 12 передається на раму викопуючого вібропристрою П і на викопуючі елементи 14, які прикріплені до неї. Конструктивно викопуючі елементи 14 встановлені під деяким кутом до горизонту.Необхідний кут відрізання пласту грунту а і виносу його на поверхню регулюються гвинтом 3 навіски трактора Величина заглиблення h регулюється положенням опорного колеса 5 через гвинт 8. При поступальному русі трактора вібруючі викопуючі елементи 14 під кутом а проходять під рядками коренеклубнеплодів з глибиною підрізання h і піднімають підрізаний пласт грунту заданої ширини разом з коренеклубнеплодами на поверхню. В процесі просування відрізаного пласту грунту разом з коренеклубне плодами по вібруючій поверхні викопуючого елемента 14 проходить відділення грунту від поверхні коренеклубнеплода, що значно полегшує і підвищує якість його збирання . / / -.; /7 /а.б
