Пристрій для відокремлення домішків від коренеклубнеплодів

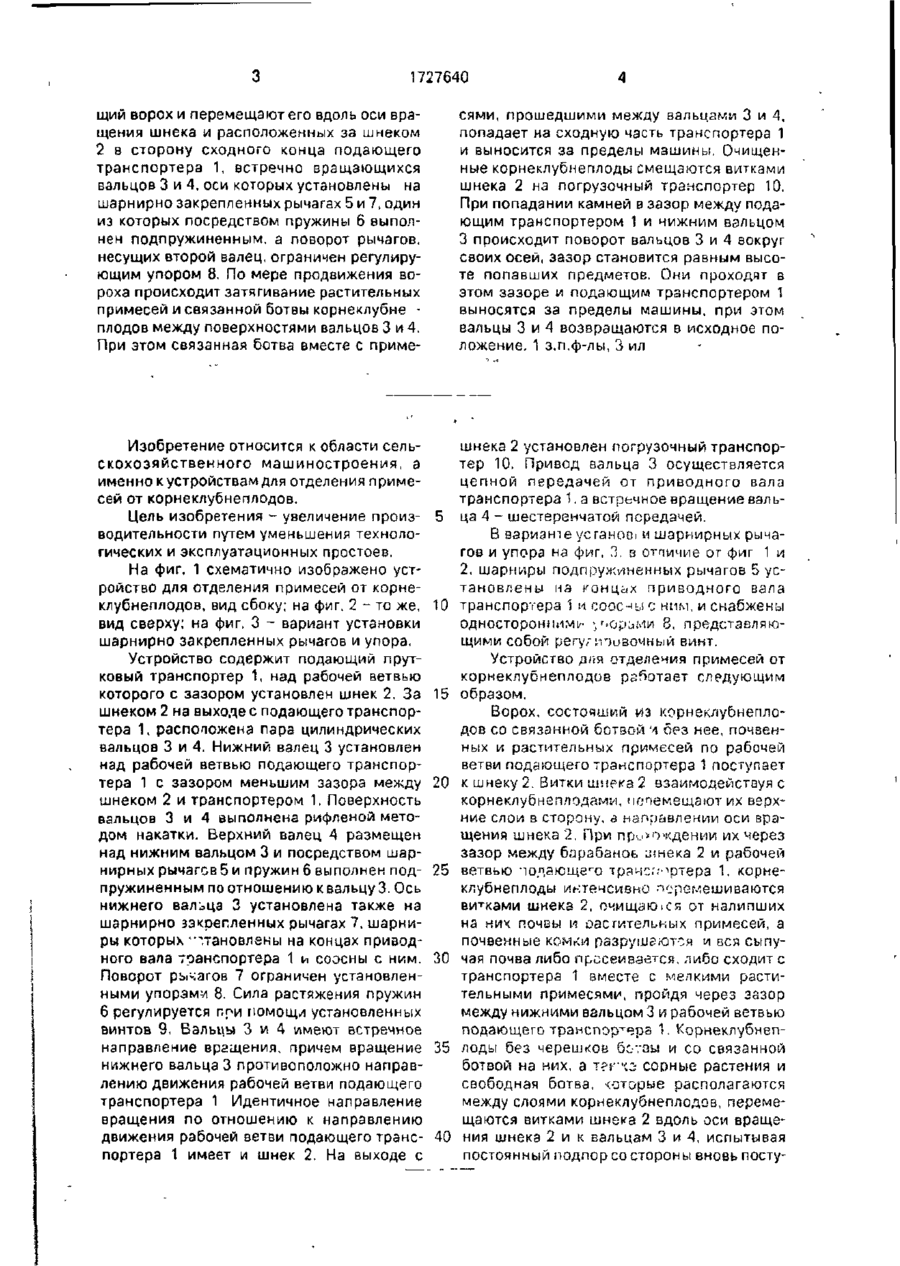

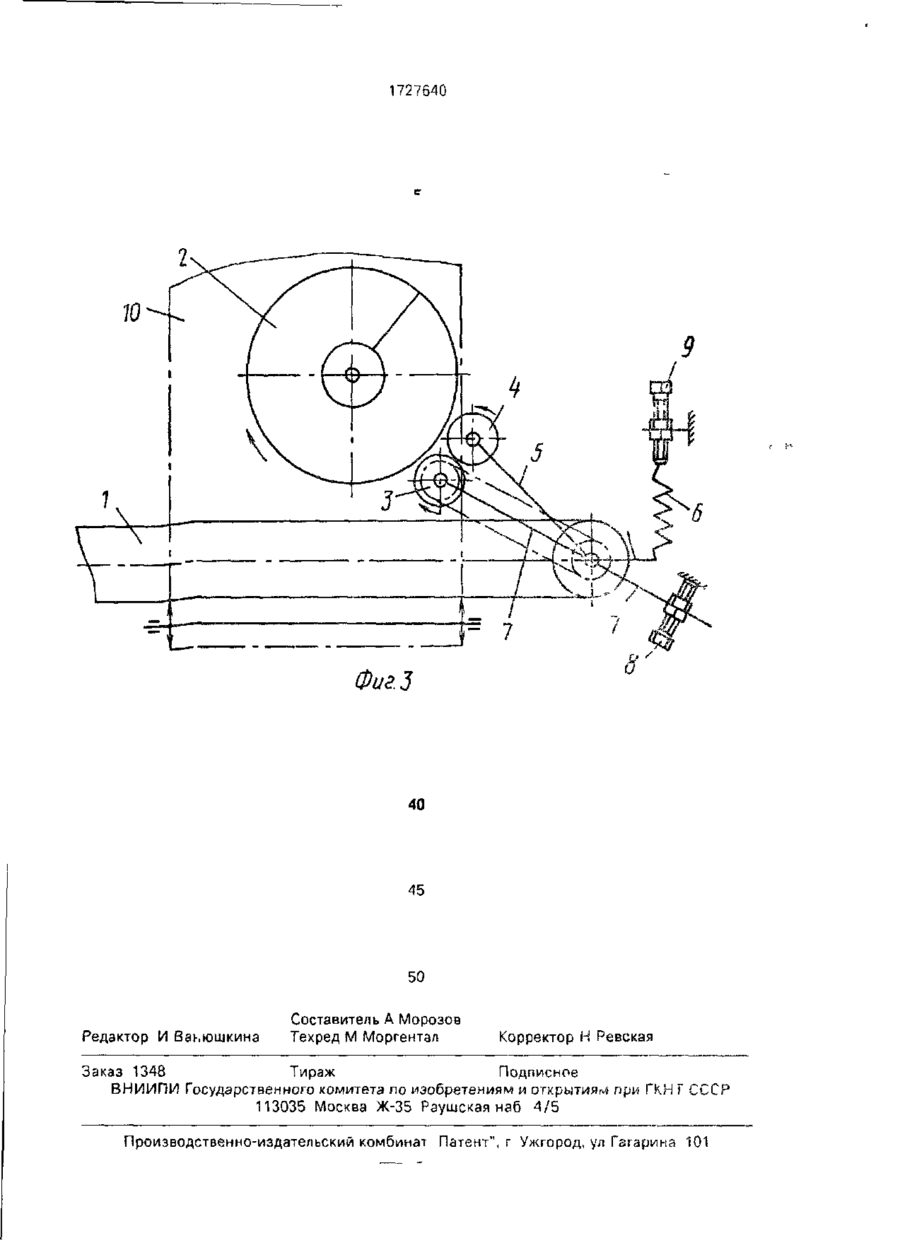

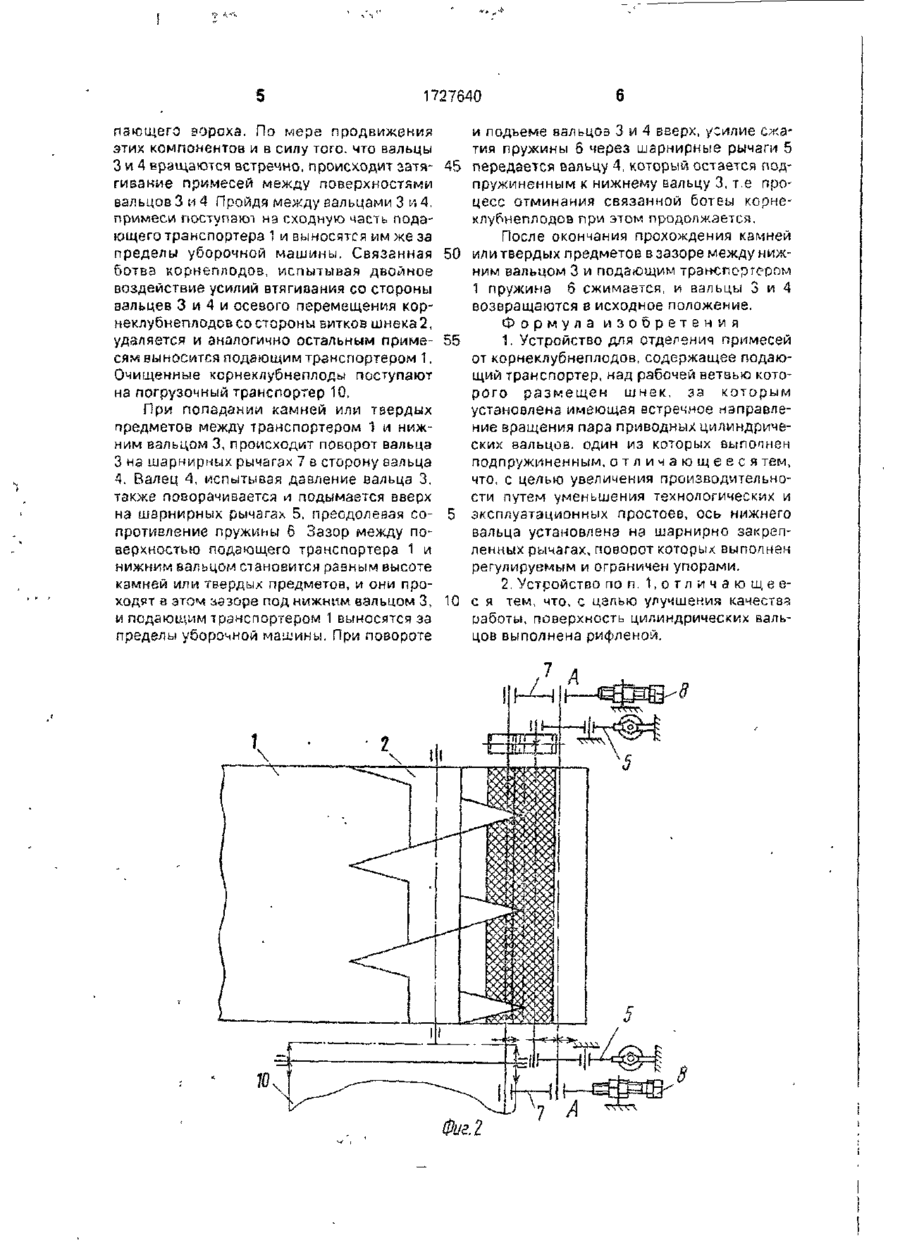

Изобретение относится к сельскохозяйственному машиностроению Цель изобретения - повышение производительности путем уменьшения технологических и эксплуатационных простоев Устройство для отделения примесей от корнеплодов выполнено из установленного над подающим транспортером 1 вращающегося шнека 2, витки которого воздействуют на поступаю 1727640 щий ворох и перемещают его вдоль оси вращения шнека и расположенных за шнеком 2 в сторону сходного конца подающего транспортера 1, встречно вращающихся вальцов 3 и 4, оси которых установлены на шарнирно закрепленных рычагах 5 и 7, один из которых посредством пружины 6 выполнен подпружиненным, а поворот рычагов, несущих второй валец, ограничен регулирующим упором 8. По мере продвижения вороха происходит затягивание растительных примесей и связанной ботвы корнеклубне плодов между поверхностями вальцов 3 и 4. При этом связанная ботва вместе с приме сями, прошедшими между вальцами 3 и 4, попадает на сходную часть транспортера 1 и выносится за пределы машины. Очищенные корнеклубнеплоды смещаются витками шнека 2 на погрузочный транспортер 10. При попадании камней в зазор между подающим транспортером 1 и нижним вальцом 3 происходит поворот вальцов 3 и 4 вокруг своих осей, зазор становится равным высоте попавших предметов. Они проходят в этом зазоре и подающим транспортером 1 выносятся за пределы машины, при этом вальцы 3 и 4 возвращаются в исходное положение. 1 з.п.ф-лы, 3 ил Изобретение относится к области сельскохозяйственного машиностроения, а именно к устройствам для отделения примесей от корнеклубнеплодов. Цель изобретения - увеличение производительности путем уменьшения технологических и эксплуатационных простоев. На фиг. 1 схематично изображено устройство для отделения примесей от корнеклубнеплодов, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - вариант установки шарнирно закрепленных рычагов и упора. Устройство содержит подающий прутковый транспортер 1, над рабочей ветвью которого с зазором установлен шнек 2. За шнеком 2 на выходе с подающего транспортера 1, распопожена пара цилиндрических вальцов 3 и 4. Нижний валец 3 установлен над рабочей ветвью подающего транспортера 1 с зазором меньшим зазора между шнеком 2 и транспортером 1, Поверхность вальцов 3 и 4 выполнена рифленой методом накатки. Верхний валец 4 размещен над нижним вальцом 3 и посредством шарнирных рычагов 5 и пружин 6 выполнен подпружиненным по отношению к вальцу 3. Ось нижнего вальца 3 установлена также на шарнирно закрепленных рычагах 7, шарниры которых •-.тановлены на концах приводного вала транспортера 1 и соосны с ним. Поворот рычагов 7 ограничен установленными упорами 8. Сила растяжения пружин 6 регулируется при помощи установленных винтов 9. Вальцы 3 и 4 имеют встречное направление вращения, причем вращение нижнего вальца 3 противоположно направлению движения рабочей ветви подающего транспортера 1 Идентичное направление вращения по отношению к направлению движения рабочей ветви подающего транспортера 1 имеет и шнек 2. На выходе с шнека 2 установлен погрузочный транспортер 10. Привод аальца 3 осуществляется цепной передачей от приводного вала транспортера 1, а встречное вращение вальца 4 - шестеренчатой передачей. 8 варианте установі и шарнирных рычагов и упора на фиг. Гі, з отпичие от фиг 1 и 2, шарниры подпружиненных рычагов 5 установлены на концах приводного вала транспортера \ и соосны с ним, и снабжены односторонними ^орізми 8, представляющими собой регугг.оивомный винт. Устройство рпя отделения примесей от корнеклубнеплодов работает следующим образом. Ворох, состоящий из корнеклубнеплодов со связанной ботвой и без нее, почзенных и растительных примесей по рабочей ветви подающего транспортера 1 поступает к шнеку 2. Витки шнекз 2 взаимодействуя с корнеклубнеплодами, чепемещаютих верхние слои в сторону, Й направлении оси вращения шнека 2. При при>оч
