Прилад для артроскопічного вимірювання пружності суглобового хряща

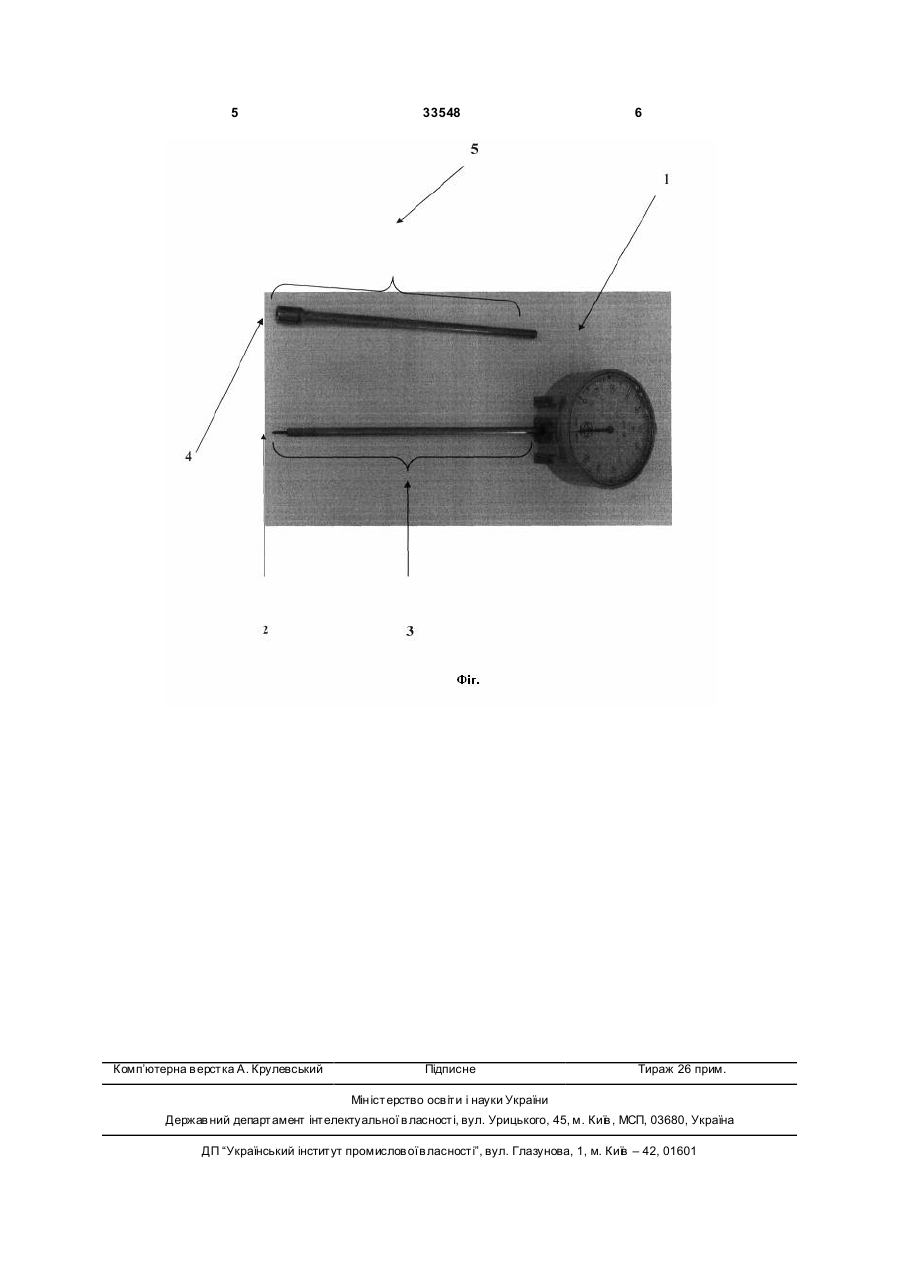

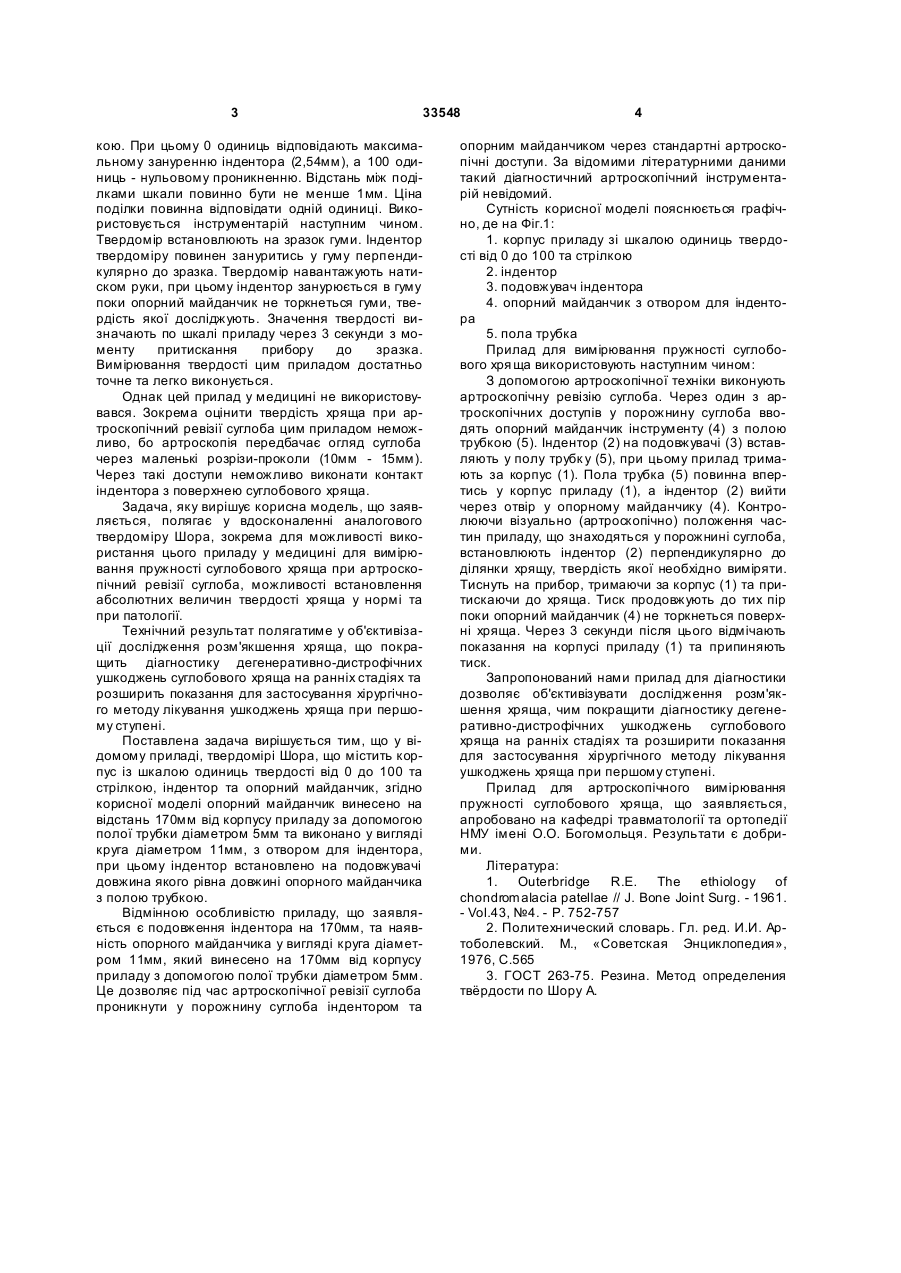

Прилад для артроскопічного вимірювання 3 33548 кою. При цьому 0 одиниць відповідають максимальному зануренню індентора (2,54мм), а 100 одиниць - нульовому проникненню. Відстань між поділками шкали повинно бути не менше 1мм. Ціна поділки повинна відповідати одній одиниці. Використовується інструментарій наступним чином. Твердомір встановлюють на зразок гуми. Індентор твердоміру повинен зануритись у гуму перпендикулярно до зразка. Твердомір навантажують натиском руки, при цьому індентор занурюється в гуму поки опорний майданчик не торкнеться гуми, твердість якої досліджують. Значення твердості визначають по шкалі приладу через 3 секунди з моменту притискання прибору до зразка. Вимірювання твердості цим приладом достатньо точне та легко виконується. Однак цей прилад у медицині не використовувався. Зокрема оцінити твердість хряща при артроскопічний ревізії суглоба цим приладом неможливо, бо артроскопія передбачає огляд суглоба через маленькі розрізи-проколи (10мм - 15мм). Через такі доступи неможливо виконати контакт індентора з поверхнею суглобового хряща. Задача, яку вирішує корисна модель, що заявляється, полягає у вдосконаленні аналогового твердоміру Шора, зокрема для можливості використання цього приладу у медицині для вимірювання пружності суглобового хряща при артроскопічний ревізії суглоба, можливості встановлення абсолютних величин твердості хряща у нормі та при патології. Технічний результат полягатиме у об'єктивізації дослідження розм'якшення хряща, що покращить діагностику дегенеративно-дистрофічних ушкоджень суглобового хряща на ранніх стадіях та розширить показання для застосування хірургічного методу лікування ушкоджень хряща при першому ступені. Поставлена задача вирішується тим, що у відомому приладі, твердомірі Шора, що містить корпус із шкалою одиниць твердості від 0 до 100 та стрілкою, індентор та опорний майданчик, згідно корисної моделі опорний майданчик винесено на відстань 170мм від корпусу приладу за допомогою полої трубки діаметром 5мм та виконано у вигляді круга діаметром 11мм, з отвором для індентора, при цьому індентор встановлено на подовжувачі довжина якого рівна довжині опорного майданчика з полою трубкою. Відмінною особливістю приладу, що заявляється є подовження індентора на 170мм, та наявність опорного майданчика у вигляді круга діаметром 11мм, який винесено на 170мм від корпусу приладу з допомогою полої трубки діаметром 5мм. Це дозволяє під час артроскопічної ревізії суглоба проникнути у порожнину суглоба індентором та 4 опорним майданчиком через стандартні артроскопічні доступи. За відомими літературними даними такий діагностичний артроскопічний інструментарій невідомий. Сутність корисної моделі пояснюється графічно, де на Фіг.1: 1. корпус приладу зі шкалою одиниць твердості від 0 до 100 та стрілкою 2. індентор 3. подовжувач індентора 4. опорний майданчик з отвором для індентора 5. пола трубка Прилад для вимірювання пружності суглобового хря ща використовують наступним чином: З допомогою артроскопічної техніки виконують артроскопічну ревізію суглоба. Через один з артроскопічних доступів у порожнину суглоба вводять опорний майданчик інструменту (4) з полою трубкою (5). Індентор (2) на подовжувачі (3) вставляють у полу трубк у (5), при цьому прилад тримають за корпус (1). Пола трубка (5) повинна впертись у корпус приладу (1), а індентор (2) вийти через отвір у опорному майданчику (4). Контролюючи візуально (артроскопічно) положення частин приладу, що знаходяться у порожнині суглоба, встановлюють індентор (2) перпендикулярно до ділянки хрящу, твердість якої необхідно виміряти. Тиснуть на прибор, тримаючи за корпус (1) та притискаючи до хряща. Тиск продовжують до тих пір поки опорний майданчик (4) не торкнеться поверхні хряща. Через 3 секунди після цього відмічають показання на корпусі приладу (1) та припиняють тиск. Запропонований нами прилад для діагностики дозволяє об'єктивізувати дослідження розм'якшення хряща, чим покращити діагностику дегенеративно-дистрофічних ушкоджень суглобового хряща на ранніх стадіях та розширити показання для застосування хірургічного методу лікування ушкоджень хряща при першому ступені. Прилад для артроскопічного вимірювання пружності суглобового хряща, що заявляється, апробовано на кафедрі травматології та ортопедії НМУ імені О.О. Богомольця. Результати є добрими. Література: 1. Outerbridge R.E. The ethiology of chondromalacia patellae // J. Bone Joint Surg. - 1961. - Vol.43, №4. - P. 752-757 2. Политехнический словарь. Гл. ред. И.И. Артоболевский. М., «Советская Энциклопедия», 1976, С.565 3. ГОСТ 263-75. Резина. Метод определения твёрдости по Шору А. 5 Комп’ютерна в ерстка А. Крулевський 33548 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
