Трьохконусний завантажувальний прилад доменної печі

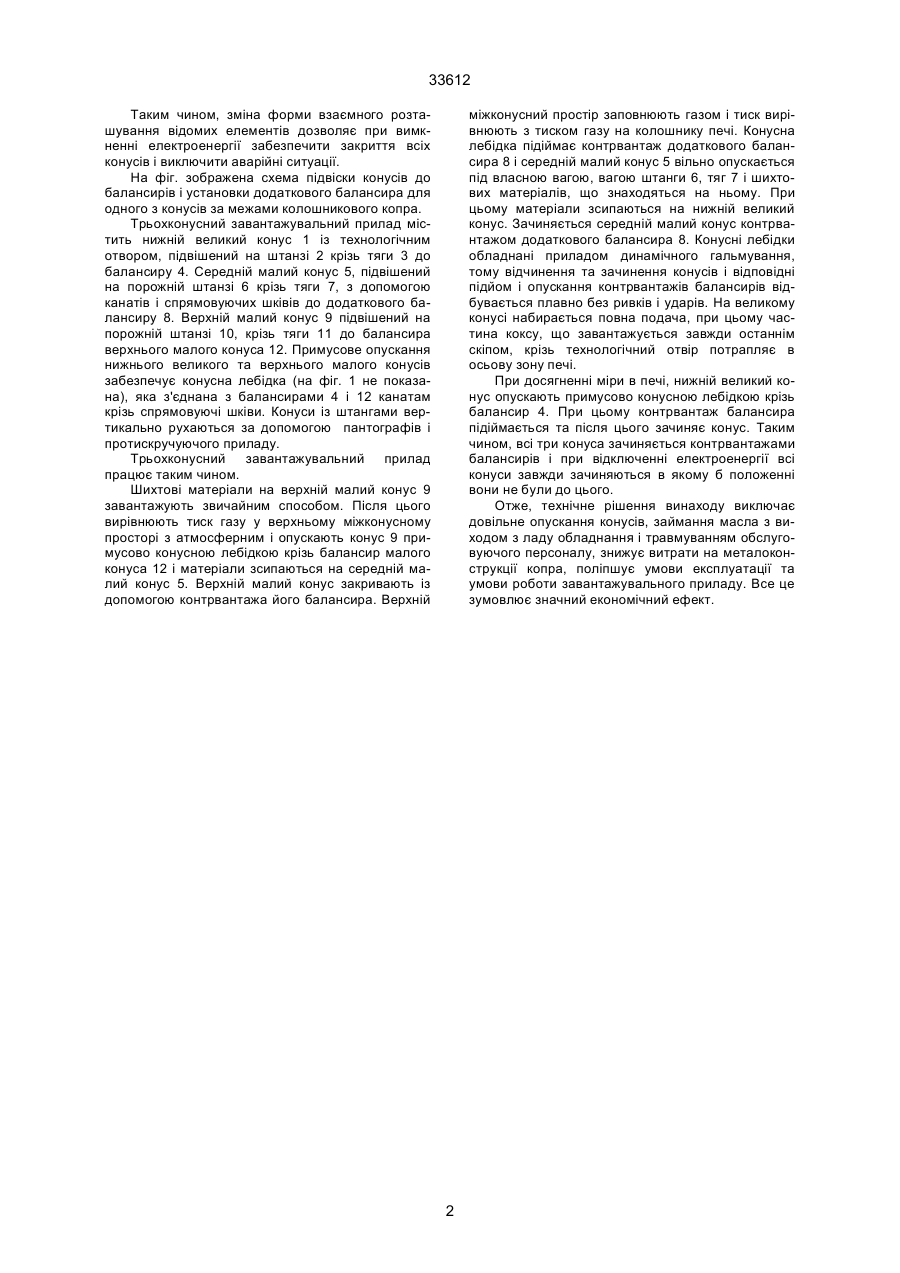

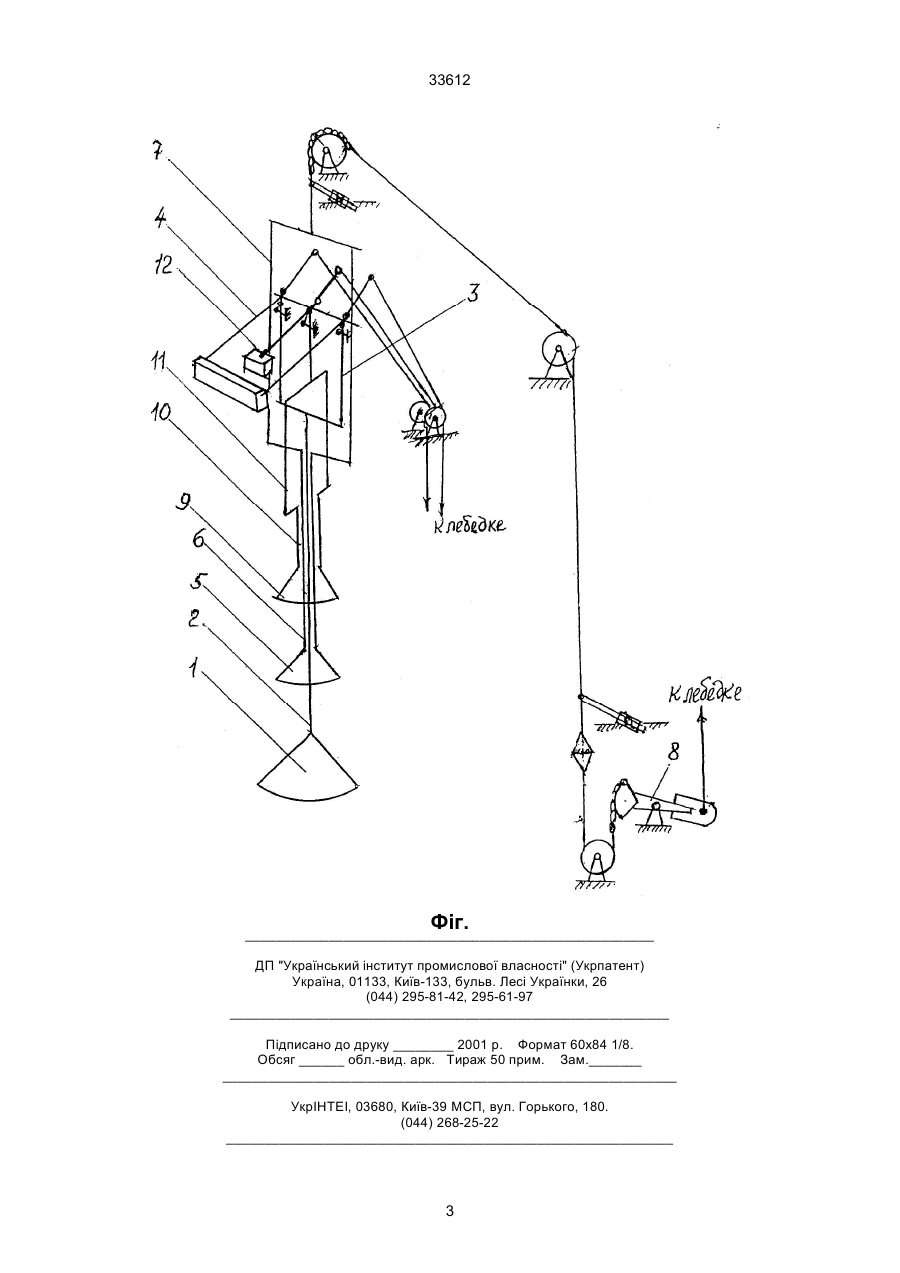

Трьохконусний завантажувальний прилад доменної печі, що включає нижній великий конус з технологічним отвором, закріплений на осьовій штанзі до балансиру, верхній малий конус, закріплений на порожній штанзі до балансиру, середній малий конус с порожньою штангою, що відрізняється тим, що середній малий конус рухомо з'єднаний із додатковим балансиром, забезпеченим електричним або гідравлічним приводом і встановленим за межами колошникового копра. (19) (21) 99031441 (22) 16.03.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Тарасов Володимир Петрович, Сацький Віталій Антонович, Набока Володимир Іванович, Клевцов Олег Михайлович, Крутас Микола Васильович, Тарасов Петро Володимирович, Довгий Анатолій Максимович, Волик Анатолій Павлович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗМК 33612 Таким чином, зміна форми взаємного розташування відомих елементів дозволяє при вимкненні електроенергії забезпечити закриття всіх конусів і виключити аварійні ситуації. На фіг. зображена схема підвіски конусів до балансирів і установки додаткового балансира для одного з конусів за межами колошникового копра. Трьохконусний завантажувальний прилад містить нижній великий конус 1 із технологічним отвором, підвішений на штанзі 2 крізь тяги 3 до балансиру 4. Середній малий конус 5, підвішений на порожній штанзі 6 крізь тяги 7, з допомогою канатів і спрямовуючих шківів до додаткового балансиру 8. Верхній малий конус 9 підвішений на порожній штанзі 10, крізь тяги 11 до балансира верхнього малого конуса 12. Примусове опускання нижнього великого та верхнього малого конусів забезпечує конусна лебідка (на фіг. 1 не показана), яка з'єднана з балансирами 4 і 12 канатам крізь спрямовуючі шківи. Конуси із штангами вертикально рухаються за допомогою пантографів і протискручуючого приладу. Трьохконусний завантажувальний прилад працює таким чином. Шихтові матеріали на верхній малий конус 9 завантажують звичайним способом. Після цього вирівнюють тиск газу у верхньому міжконусному просторі з атмосферним і опускають конус 9 примусово конусною лебідкою крізь балансир малого конуса 12 і матеріали зсипаються на середній малий конус 5. Верхній малий конус закривають із допомогою контрвантажа його балансира. Верхній міжконусний простір заповнюють газом і тиск вирівнюють з тиском газу на колошнику печі. Конусна лебідка підіймає контрвантаж додаткового балансира 8 і середній малий конус 5 вільно опускається під власною вагою, вагою штанги 6, тяг 7 і шихтових матеріалів, що знаходяться на ньому. При цьому матеріали зсипаються на нижній великий конус. Зачиняється середній малий конус контрвантажом додаткового балансира 8. Конусні лебідки обладнані приладом динамічного гальмування, тому відчинення та зачинення конусів і відповідні підйом і опускання контрвантажів балансирів відбувається плавно без ривків і ударів. На великому конусі набирається повна подача, при цьому частина коксу, що завантажується завжди останнім скіпом, крізь технологічний отвір потрапляє в осьову зону печі. При досягненні міри в печі, нижній великий конус опускають примусово конусною лебідкою крізь балансир 4. При цьому контрвантаж балансира підіймається та після цього зачиняє конус. Таким чином, всі три конуса зачиняється контрвантажами балансирів і при відключенні електроенергії всі конуси завжди зачиняються в якому б положенні вони не були до цього. Отже, технічне рішення винаходу виключає довільне опускання конусів, займання масла з виходом з ладу обладнання і травмуванням обслуговуючого персоналу, знижує витрати на металоконструкції копра, поліпшує умови експлуатації та умови роботи завантажувального приладу. Все це зумовлює значний економічний ефект. 2 33612 Фіг. ______________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
