Завантажувальний пристрій доменної печі

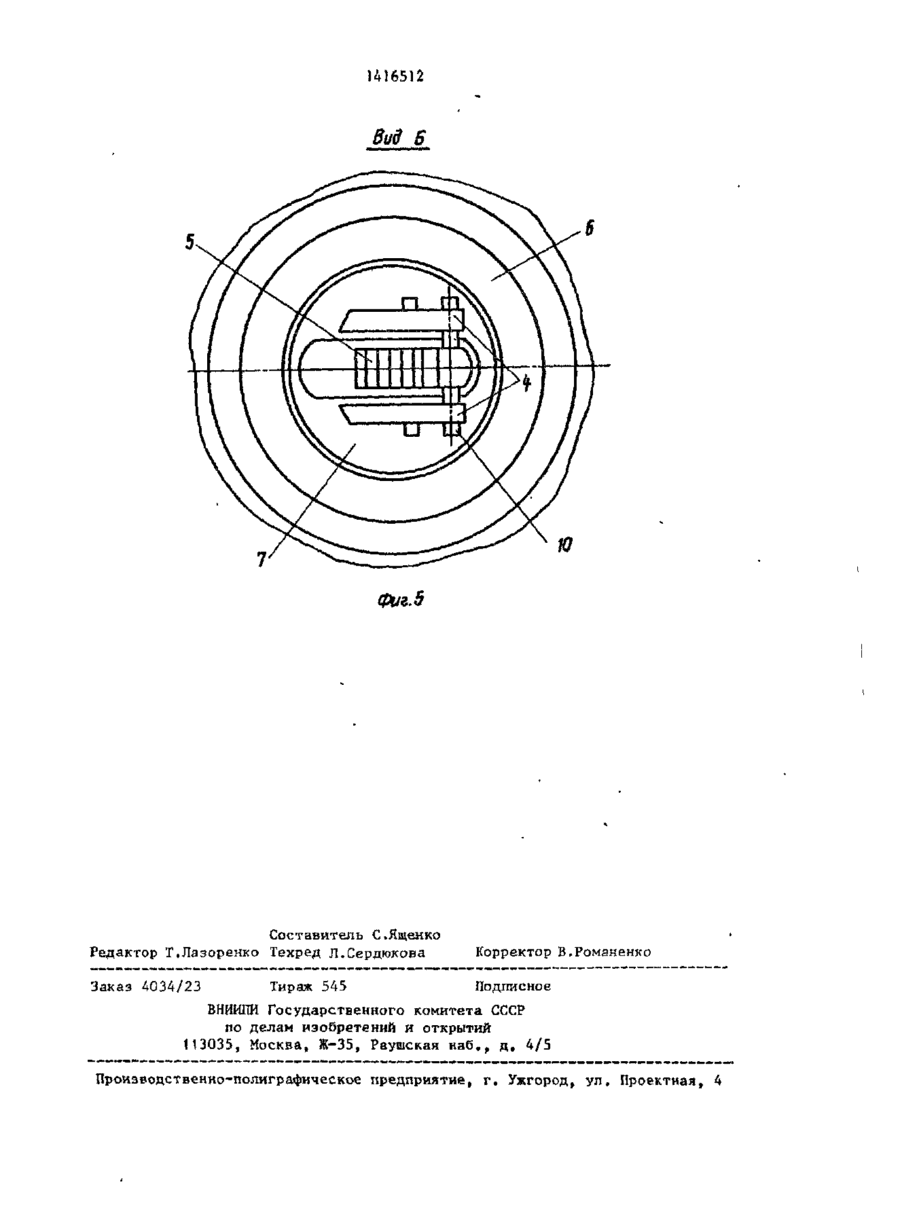

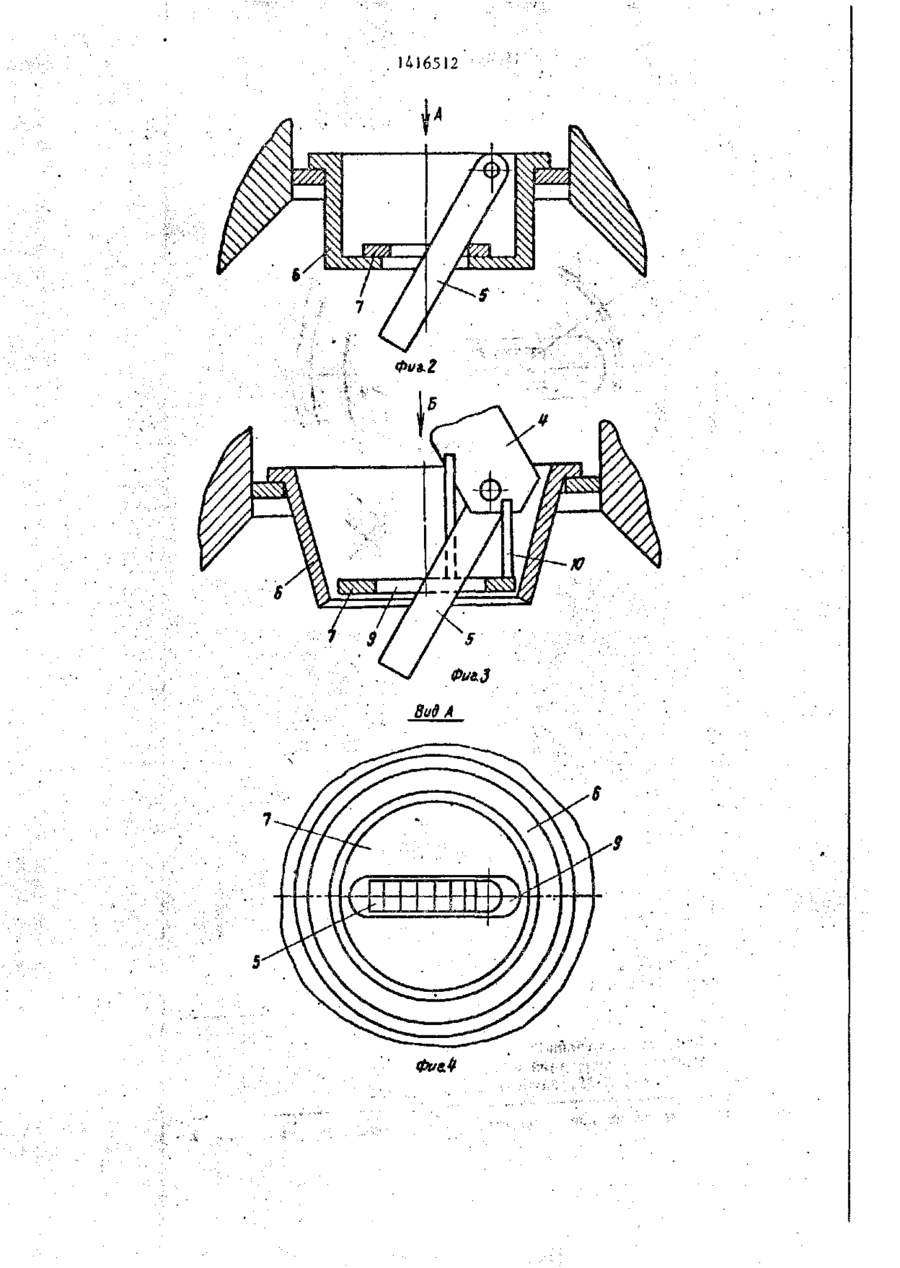

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН П9) (5D4 С 21 В 7/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4080926/23-02 (22) 25.06.86 (46) 15.08.88. Бкш. № 30 (71) Производственное объединение "Я^цановтяжмаш" и Металлургический комбинат "Азовсталь" им. С.Орджоникидзе (72) В.И.Апостолов, М.М.Пеклич, В.Б.Антонченко, С.М,Кленин, Ю.З.Ратнер, Е.А.Лапитан и А.П.Кравченко (53) 669.162.215.244(088.8) (56) Заявка Японии * 57-27165, кл. С 21 В 7/20, 1982. Патент СССР № 576969, кл. С 21 В 7/20, 1975. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к черной металлургии и может применяться в загрузочных устройствах доменных печей. Цель изобретения - повышение надежности, долговечности устройства, снижение расхода охлаждающего газа, что достигается выполнением отверстия Б подвижном экране продолговатым, установкой подвижного экрана с перекрытием стационарного экрана, а также сочленением подвески лотка с подвижным экраном вертикальными штангами. Устройство содержит поворотную воронку 1, шихтовые бункера 2, центральную течку 3, подвеску 4 с лотком 5, стационарный экран 6, подвижный экран 7, привод 8 перемещения лотка 5. Защитные экраны 6 и 7 позволяют снизить прямое воздействие высокой температуры и запыленного газа на лоток и подвеску, лоток 5 при этом беспрепятственно перемещается в отверстиях экранов. Сочленение штангами подвески 4 с подвижным экраном 7 позволяет синхронизировать их перемещение, что снижает вредное воздействие внутрипечноЙ атмосферы на лоток и повышает срок его службы. 1 э.п. ф-лы, 5 ил. (Вир/ U16512 Изобретение относится к доменному механизм его перемещения и тем самым производству и может применяться в повысить надежность и долговечность загрузочных устройствах доменных пезагрузочного устройства доменной печей. чи. Целью изобретения является повышеЗагрузочное бесконусное устройстние надежности, долговечности устройства и снижение расхода .охлаждающего во с защитными экранами эксплуатиругаза. ется в течение 3 ,5 мес. На фиг.1 представлено загрузочное jg На основании данных, полученных в устройство, общий вид; на фиг.2 и 3 процессе эксплуатации, температура в примеры выполнения подвижного экрана; зоне подшипниковых узлов составила на фиг.4 - вид А на фиг.2; на фиг.5 30 вместо 60°С по расчету, расход вид Б на фиг.3. азота снизился с 10000 до 6000 нм 3 /ч. Загрузочное устройство доменной 15 Данные получены при температуре печи содержит поворотную воронку I, на колошнике 300 С. шихтовые бункера 2, центральную течЗагрузочное устройство доменной' ку 3, подвеску 4 лотка 5 и стационарпечи позволяет повысить надежность ный 6 и подвижный 7 защитные экраны, и долговечность загрузочных устройств а также привод 8 перемещения лотка 20 доменных печей благодаря сведению до 5. Подвижный экран 7 установлен так, минимума прямого воздействия высокой, что он перекрывает отверстие стациотемпературы и вредной гаэопылеабранарного экрана 6 и кроме того, имеет зивной среды колошника на лоток и продолговатое отверстие 9. механизм его перемещения. Подвижный экран 7 может соединять- 25 Ф о р м у л а и з о б р е т е н и я ся с подвеской 4 лотка 5 штангами 10 и установлен с зазором относительно стационарного экрана 6. Все загрузоч1. Загрузочное устройство доменное устройство установлено на колошной печи, содержащее приемную ворон-. нике доменной печи. 30 ку, шихтовые бункера с шихтоотсечныЗагрузочное устройство работает ми и газоуплотнительными клапанами» следующим образом. центральную вертикальную течку, р а с пределительный лоток, закрепленный Шихтовый материал с воронки 1 пона подвеске с возможностью вращения очередно ссыпается в бункера 2, а затем через течку 3 на лоток 5, ко- тс и изменения угла наклона, стационарторый благодаря приводу 8 перемеще- . ный и подвижный экраны с отверстиями, ния по заданной технологической прогустановленные в рабочем пространстве рамме распределяет шихтовый материал доменной печи, о т л и ч а ю щ е е на колошнике доменной печи. При этом с я тем, что, с целью повышения назащитные экраны 6 и 7 позволяют зна- 40 дежности, долговечности устройства чительно снизить прямое воздействие и снижения расхода охлаждающего г а з а , высокой температуры и вредной среды отверстие в подвижном экране выполнена лоток 5 и подвеску 4, в этом слуно продолговатой формы с возможностью чае лоток беспрепятственно перемеперемещения в нем распределительного щается в отверстиях стационарного 6 дс лотка в вертикальной плоскости, прии подвижного 7 экранов. Подвижный экчем подвижный экран установлен с перан 7 взаимодействует с лотком 5 при рекрытием отверстия стационарного экего вращении. рана. Подвижный экран 7 соединен с под2. Устройство по п . 1 , о т л и веской 4 лотка 5 штангами І0, что ч а ю щ е е с я тем, что оно снабжепозволяет синхронизировать перемеще- 50 но вертикальными штангами, жестко ние подвижного экрана 7 с перемещесвязанными с подвеской распределинием лотка 5 и в еще большей степени тельного лотка и подвижным экраном, снизить вредное воздействие темперакоторый установлен с зазором относитуры и среды колошника на лоток 5 и тельно стационарного экрана. , 1416512 Фиг.3 S U16512 Вив 6 to Фиг. 5 Составитель С.Ященко Редактор Т.Лазоренко Техред Л.Сердюкова Корректор В.Романенко Заказ 4034/23 Подписное Тираж 545 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва» Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
