Магнітооптичний пристрій контролю виробу

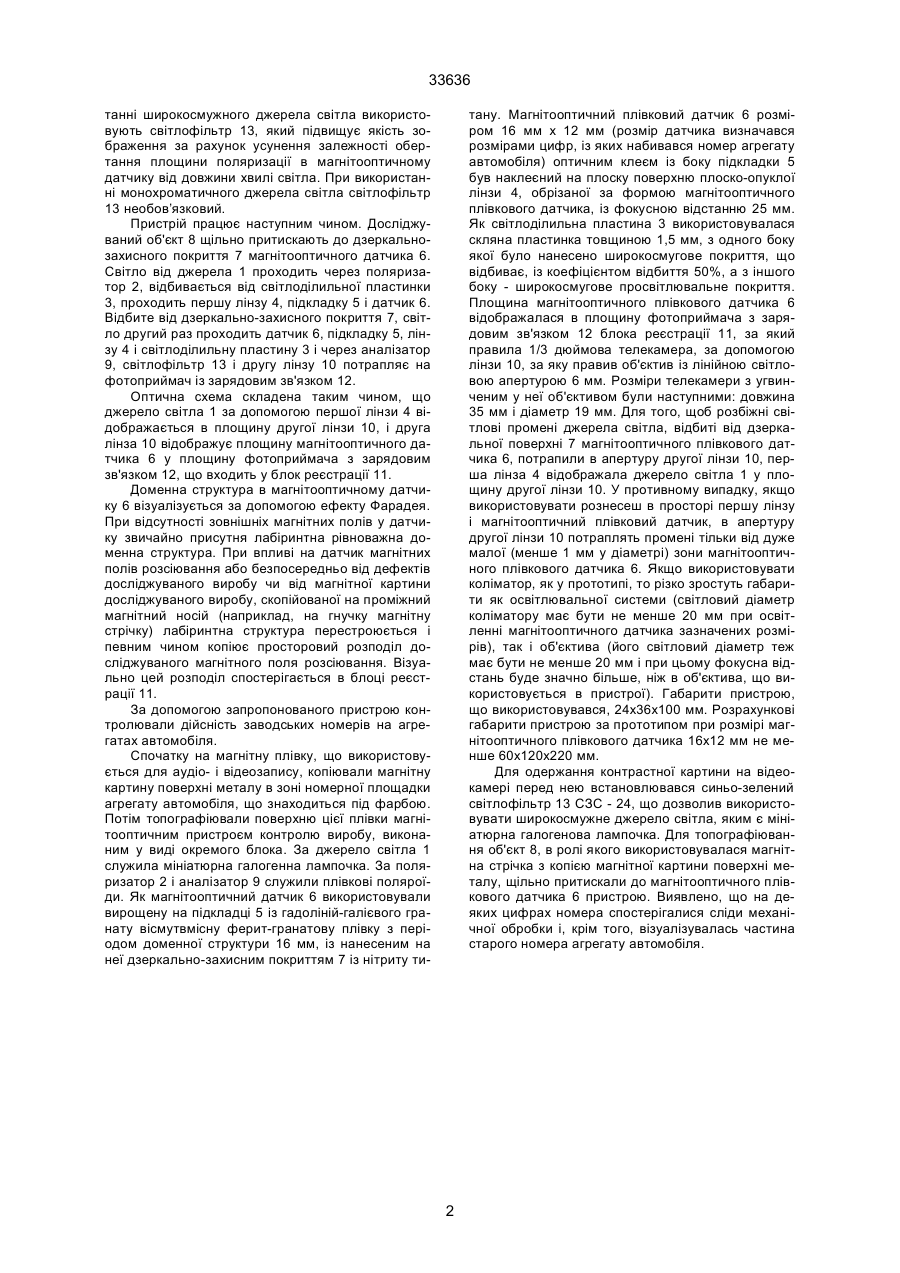

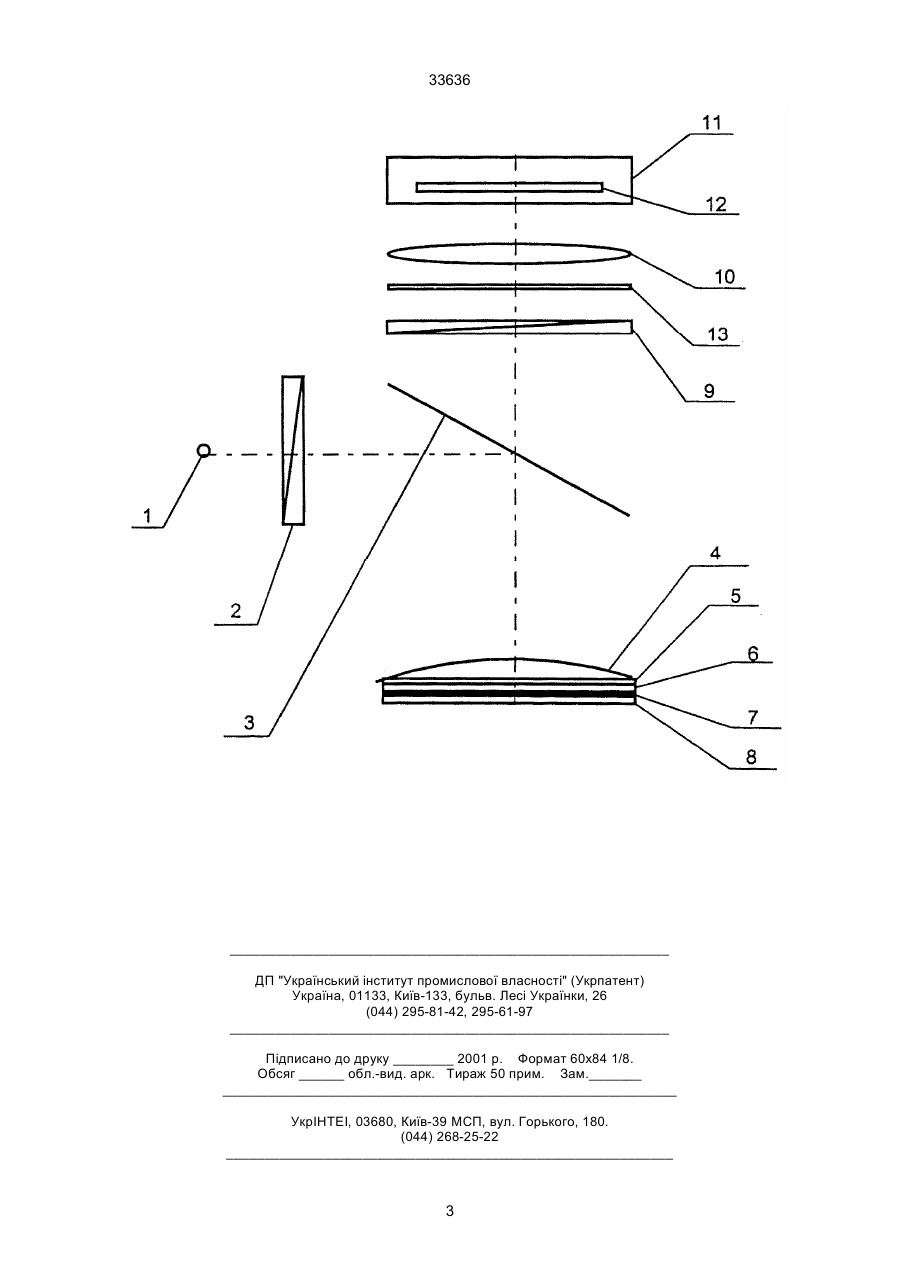

1. Магнітооптичний пристрій контролю виробу, що містить оптично зв'язані і послідовно встановлені уздовж оптичної осі джерело світла, поляри 33636 танні широкосмужного джерела світла використовують світлофільтр 13, який підвищує якість зображення за рахунок усунення залежності обертання площини поляризації в магнітооптичному датчику від довжини хвилі світла. При використанні монохроматичного джерела світла світлофільтр 13 необов’язковий. Пристрій працює наступним чином. Досліджуваний об'єкт 8 щільно притискають до дзеркальнозахисного покриття 7 магнітооптичного датчика 6. Світло від джерела 1 проходить через поляризатор 2, відбивається від світлоділильної пластинки 3, проходить першу лінзу 4, підкладку 5 і датчик 6. Відбите від дзеркально-захисного покриття 7, світло другий раз проходить датчик 6, підкладку 5, лінзу 4 і світлоділильну пластину 3 і через аналізатор 9, світлофільтр 13 і другу лінзу 10 потрапляє на фотоприймач із зарядовим зв'язком 12. Оптична схема складена таким чином, що джерело світла 1 за допомогою першої лінзи 4 відображається в площину другої лінзи 10, і друга лінза 10 відображує площину магнітооптичного датчика 6 у площину фотоприймача з зарядовим зв'язком 12, що входить у блок реєстрації 11. Доменна структура в магнітооптичному датчику 6 візуалізується за допомогою ефекту Фарадея. При відсутності зовнішніх магнітних полів у датчику звичайно присутня лабіринтна рівноважна доменна структура. При впливі на датчик магнітних полів розсіювання або безпосередньо від дефектів досліджуваного виробу чи від магнітної картини досліджуваного виробу, скопійованої на проміжний магнітний носій (наприклад, на гнучку магнітну стрічку) лабіринтна структура перестроюється і певним чином копіює просторовий розподіл досліджуваного магнітного поля розсіювання. Візуально цей розподіл спостерігається в блоці реєстрації 11. За допомогою запропонованого пристрою контролювали дійсність заводських номерів на агрегатах автомобіля. Спочатку на магнітну плівку, що використовується для аудіо- і відеозапису, копіювали магнітну картину поверхні металу в зоні номерної площадки агрегату автомобіля, що знаходиться під фарбою. Потім топографіювали поверхню цієї плівки магнітооптичним пристроєм контролю виробу, виконаним у виді окремого блока. За джерело світла 1 служила мініатюрна галогенна лампочка. За поляризатор 2 і аналізатор 9 служили плівкові поляроїди. Як магнітооптичний датчик 6 використовували вирощену на підкладці 5 із гадоліній-галієвого гранату вісмутвмісну ферит-гранатову плівку з періодом доменної структури 16 мм, із нанесеним на неї дзеркально-захисним покриттям 7 із нітриту ти тану. Магнітооптичний плівковий датчик 6 розміром 16 мм х 12 мм (розмір датчика визначався розмірами цифр, із яких набивався номер агрегату автомобіля) оптичним клеєм із боку підкладки 5 був наклеєний на плоску поверхню плоско-опуклої лінзи 4, обрізаної за формою магнітооптичного плівкового датчика, із фокусною відстанню 25 мм. Як світлоділильна пластина 3 використовувалася скляна пластинка товщиною 1,5 мм, з одного боку якої було нанесено широкосмугове покриття, що відбиває, із коефіцієнтом відбиття 50%, а з іншого боку - широкосмугове просвітлювальне покриття. Площина магнітооптичного плівкового датчика 6 відображалася в площину фотоприймача з зарядовим зв'язком 12 блока реєстрації 11, за який правила 1/3 дюймова телекамера, за допомогою лінзи 10, за яку правив об'єктив із лінійною світловою апертурою 6 мм. Розміри телекамери з угвинченим у неї об'єктивом були наступними: довжина 35 мм і діаметр 19 мм. Для того, щоб розбіжні світлові промені джерела світла, відбиті від дзеркальної поверхні 7 магнітооптичного плівкового датчика 6, потрапили в апертуру другої лінзи 10, перша лінза 4 відображала джерело світла 1 у площину другої лінзи 10. У противному випадку, якщо використовувати рознесеш в просторі першу лінзу і магнітооптичний плівковий датчик, в апертуру другої лінзи 10 потраплять промені тільки від дуже малої (менше 1 мм у діаметрі) зони магнітооптичного плівкового датчика 6. Якщо використовувати коліматор, як у прототипі, то різко зростуть габарити як освітлювальної системи (світловий діаметр коліматору має бути не менше 20 мм при освітленні магнітооптичного датчика зазначених розмірів), так і об'єктива (його світловий діаметр теж має бути не менше 20 мм і при цьому фокусна відстань буде значно більше, ніж в об'єктива, що використовується в пристрої). Габарити пристрою, що використовувався, 24х36х100 мм. Розрахункові габарити пристрою за прототипом при розмірі магнітооптичного плівкового датчика 16х12 мм не менше 60х120х220 мм. Для одержання контрастної картини на відеокамері перед нею встановлювався синьо-зелений світлофільтр 13 СЗС - 24, що дозволив використовувати широкосмужне джерело світла, яким є мініатюрна галогенова лампочка. Для топографіювання об'єкт 8, в ролі якого використовувалася магнітна стрічка з копією магнітної картини поверхні металу, щільно притискали до магнітооптичного плівкового датчика 6 пристрою. Виявлено, що на деяких цифрах номера спостерігалися сліди механічної обробки і, крім того, візуалізувалась частина старого номера агрегату автомобіля. 2 33636 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
