Магнітооптичний спосіб виміру напруженості магнітного поля

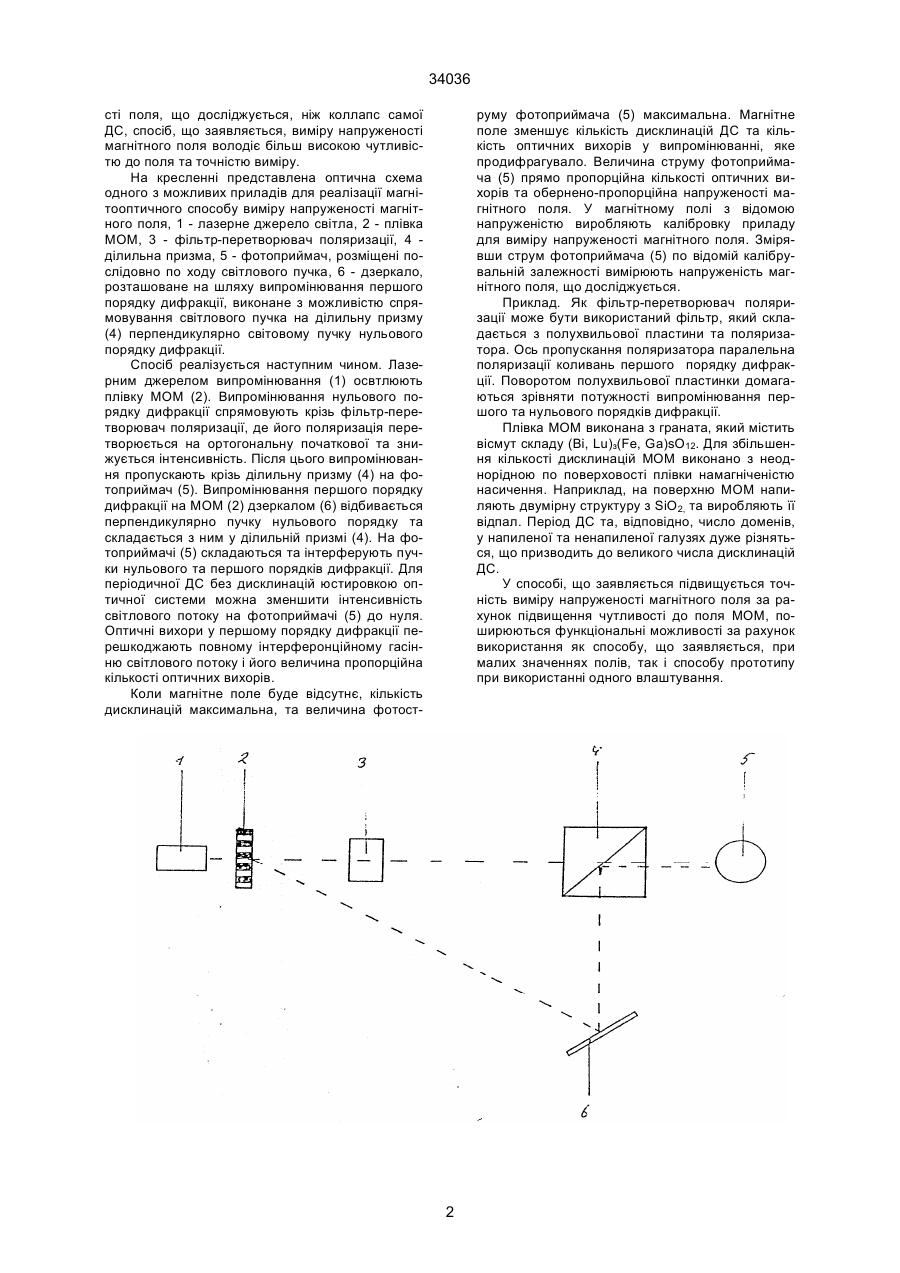

Магнітооптичний спосіб виміру напруженості магнітного поля, що полягає у освітленні магнітоо 34036 сті поля, що досліджується, ніж коллапс самої ДС, спосіб, що заявляється, виміру напруженості магнітного поля володіє більш високою чутливістю до поля та точністю виміру. На кресленні представлена оптична схема одного з можливих приладів для реалізації магнітооптичного способу виміру напруженості магнітного поля, 1 - лазерне джерело світла, 2 - плівка MOM, 3 - фільтр-перетворювач поляризації, 4 ділильна призма, 5 - фотоприймач, розміщені послідовно по ходу світлового пучка, 6 - дзеркало, розташоване на шляху випромінювання першого порядку дифракції, виконане з можливістю спрямовування світлового пучка на ділильну призму (4) перпендикулярно світовому пучку нульового порядку дифракції. Спосіб реалізується наступним чином. Лазерним джерелом випромінювання (1) освтлюють плівку MOM (2). Випромінювання нульового порядку дифракції спрямовують крізь фільтр-перетворювач поляризації, де його поляризація перетворюється на ортогональну початкової та знижується інтенсивність. Після цього випромінювання пропускають крізь ділильну призму (4) на фотоприймач (5). Випромінювання першого порядку дифракції на MOM (2) дзеркалом (6) відбивається перпендикулярно пучку нульового порядку та складається з ним у ділильній призмі (4). На фотоприймачі (5) складаються та інтерферують пучки нульового та першого порядків дифракції. Для періодичної ДС без дисклинацій юстировкою оптичної системи можна зменшити інтенсивність світлового потоку на фотоприймачі (5) до нуля. Оптичні вихори у першому порядку дифракції перешкоджають повному інтерферонційному гасінню світлового потоку і його величина пропорційна кількості оптичних вихорів. Коли магнітне поле буде відсутнє, кількість дисклинацій максимальна, та величина фотост руму фотоприймача (5) максимальна. Магнітне поле зменшує кількість дисклинацій ДС та кількість оптичних вихорів у випромінюванні, яке продифрагувало. Величина струму фотоприймача (5) прямо пропорційна кількості оптичних вихорів та обернено-пропорційна напруженості магнітного поля. У магнітному полі з відомою напруженістю виробляють калібровку приладу для виміру напруженості магнітного поля. Змірявши струм фотоприймача (5) по відомій калібрувальній залежності вимірюють напруженість магнітного поля, що досліджується. Приклад. Як фільтр-перетворювач поляризації може бути використаний фільтр, який складається з полухвильової пластини та поляризатора. Ось пропускання поляризатора паралельна поляризації коливань першого порядку дифракції. Поворотом полухвильової пластинки домагаються зрівняти потужності випромінювання першого та нульового порядків дифракції. Плівка MOM виконана з граната, який містить вісмут складу (Ві, Lu)з(Fе, Ga)sO12. Для збільшення кількості дисклинацій MOM виконано з неоднорідною по поверховості плівки намагніченістю насичення. Наприклад, на поверхню MOM напиляють двумірну структуру з SiO2, та виробляють її відпал. Період ДС та, відповідно, число доменів, у напиленої та ненапиленої галузях дуже різняться, що призводить до великого числа дисклинацій ДС. У способі, що заявляється підвищується точність виміру напруженості магнітного поля за рахунок підвищення чутливості до поля MOM, поширюються функціональні можливості за рахунок використання як способу, що заявляється, при малих значеннях полів, так і способу прототипу при використанні одного влаштування. 2 34036 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
