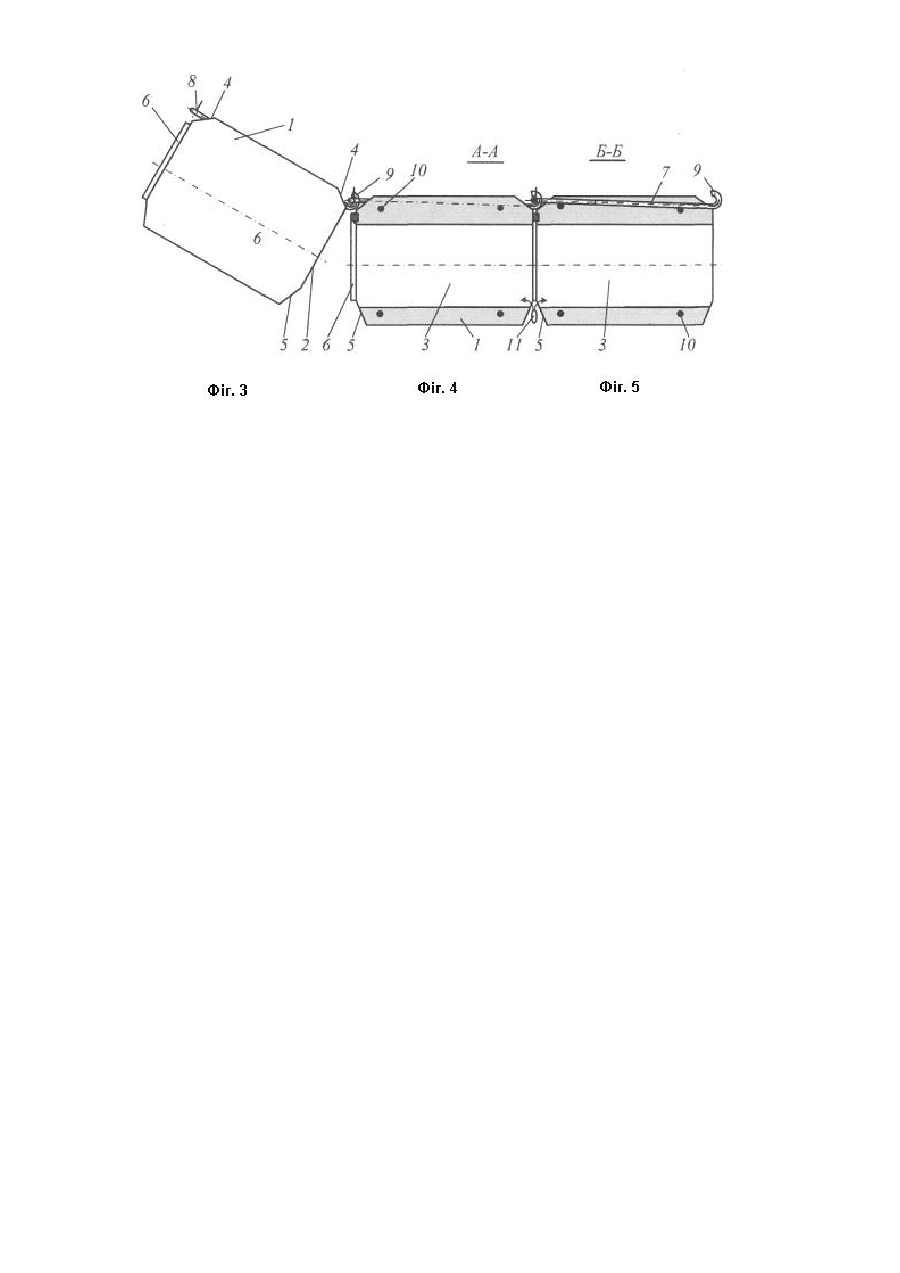

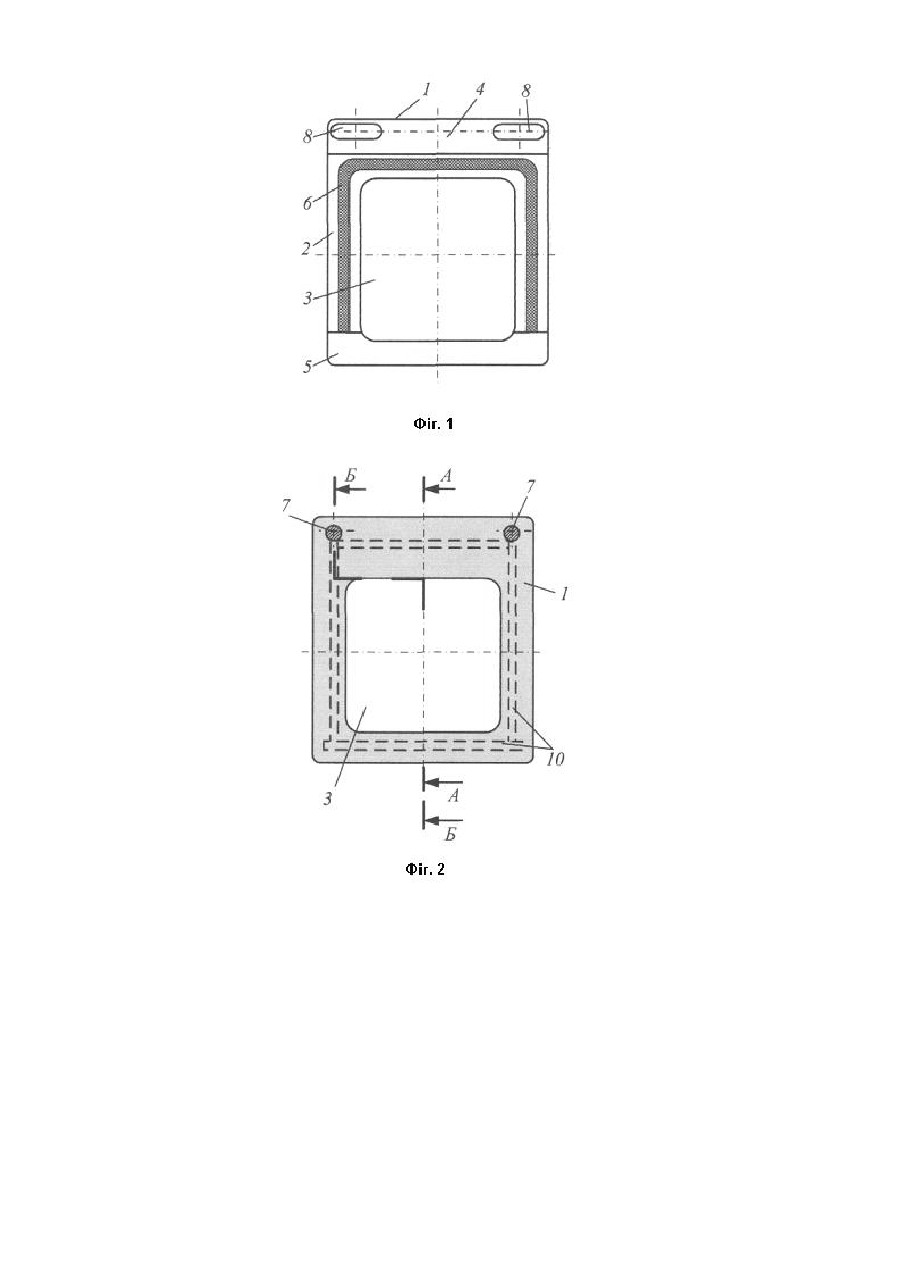

Блок дренажний

Запропонована корисна модель відноситься до гідротехнічного будівництва і може бути використана при спорудженні закритого горизонтального дренажу. Відомий блок дренажний, який виконаний з кераміки у вигляді циліндричної труби з розтрубом на одному кінці [ГОСТ 286-82. Трубы керамические канализационные. Технические условия]. Така конструкція блоку дренажного використовується переважно для стічних вод, а також в будівництві дренажу для збирання і транспортування дренажної води. Недоліком цієї конструкції є недостатня водоприймальна властивість стикових з'єднань блоків при їх застосуванні будуванні дренажних мереж. Найближчим аналогом по технічній суті і досягненню ефекту є блок дренажний, виконаний у вигляді бетонної призми з осьовим отвором для приймання і транспортування дренажної води. [Новик Н.П. и др. Дренажные фильтры / Н.П. Новик, Г.Я. Сегаль, Е.Л. Цонева. ~ М.: Колос, 1984. - 37 с., С. 23, рис. 17]. Недоліком відомої конструкції блоку є недостатня її стійкість до замулення, а також неможливість її укладання в вузькі траншеї механізованим способом в складних гідрогеологічних умовах. Це пояснюється тим, що відомий блок дренажний виконаний з пористого бетону, тому він здатний до замулення та потребує додаткового захисту його поверхні фільтруючим рулонним матеріалом, наприклад, геотекстилем. Крім того, відомий блок дренажний не має пристроїв для з'єднання його з іншими блоками в суцільну гнучку дренажну нитку, що не дає можливості його укладання в вузькі траншеї механізованим способом при будуванні горизонтального дренажу в складних гідрогеологічних умовах. В основу корисної моделі поставлено задачу підвищення стійкості блоку дренажного до замулення, а також забезпечення можливості його укладання в вузькі траншеї механізованим способом при будуванні горизонтального дренажу в складних гідрогеологічних умовах. Поставлена задача вирішується тим, що в тілі бетонної призми блоку встановлені металеві стрижні з передніми і задніми надвірними кінцями, які випущені через торці призми і виконані у вигляді петель і гачків з можливістю утворення між передніми і задніми надвірними кінцями стрижнів швидко розумних шарнірних з'єднань, при цьому передні і задні торці призми виконані з верхніми похилими скосами, через які випущені надвірні кінці металевих стрижнів, і нижніми похилими скосами, через які забезпечено входження дренажної води в осьовий отвір дренажної призми, а на одному з торців призми між верхнім і нижнім його скосами прикріплена підковоподібна стрічка з волокнистого синтетичного матеріалу. Викладена суть корисної моделі пояснюється кресленнями, на яких показаний блок дренажний: на Фіг.1 - вид спереду; на Фіг.2 - поперечний переріз; на Фіг.3 - вид збоку; на Фіг.4 - розріз по А-А на Фіг.2; на Фіг.5 - розріз по ББ на Фіг.2. Блок дренажний виконаний у вигляді бетонної призми 1 з торцями 2 і з осьовим отвором 3 для приймання і транспортування дренажної води. Торці 2 виконані з верхніми скосами 4 і нижніми скосами 5. На одному з торців 2 (на Фіг.3, Фіг.4 і Фіг.5 - лівому) між верхнім 4 і нижнім 5 скосами прикріплена підковоподібна стрічка 6 з волокнистого синтетичного матеріалу. В тілі призми 1 встановлені металеві стрижні 7 з передніми і задніми надвірними кінцями, які виконані у вигляді петель 8 і гачків 9 і випущені через верхні скоси 4. Стрижні 7 жорстко з'єднані з металевою арматурою 10 в тілі призми 1. Процес роботи блоку дренажного відбувається наступним чином. Блок дренажний працює тільки в з'єднанні його з іншими такими ж самими блоками. В процесі будування дренажу з'єднання двох блоків, показаних на Фіг.3 і Фіг.4, працює як гнучка нерозривна дренажна нитка, яку затягують з поверхні землі на дно траншеї. В кінці будування дренажу з'єднання двох блоків, показаних на Фіг.4 і Фіг.5, працює як дренажна нитка, яка приймає дренажну воду через нижню водоприймальну щілину 11 і транспортує її через осьовий отвір 3. При цьому входження дренажної води в отвір 3 через щілину 11 відбувається після підйому води в вертикальному напрямі знизу догори та після відокремлення води від мулових частинок, що запобігає замуленню осьового отвору 3. В інших напрямках входження дренажної води в отвір 3 може відбуватись тільки шляхом фільтрації води через стрічку 6, яка затиснута між торцями 2 двох, з'єднаних між собою блоків. Відомості, які підтверджують можливість здійснення винаходу. Корисна модель може бути застосована при будуванні горизонтального дренажу, у тому числі високоефективним вузькотраншейним механізованим способом в складних гідрогеологічних умовах. Для цього в процесі будування горизонтального дренажу запропонований блок дренажний з'єднується з іншими такими ж блоками в дренажну нитку. Блок має підвищену міцність і стійкість до замулення, та широкий діапазон технологічних можливостей його використання.
