Дренажний колодязь

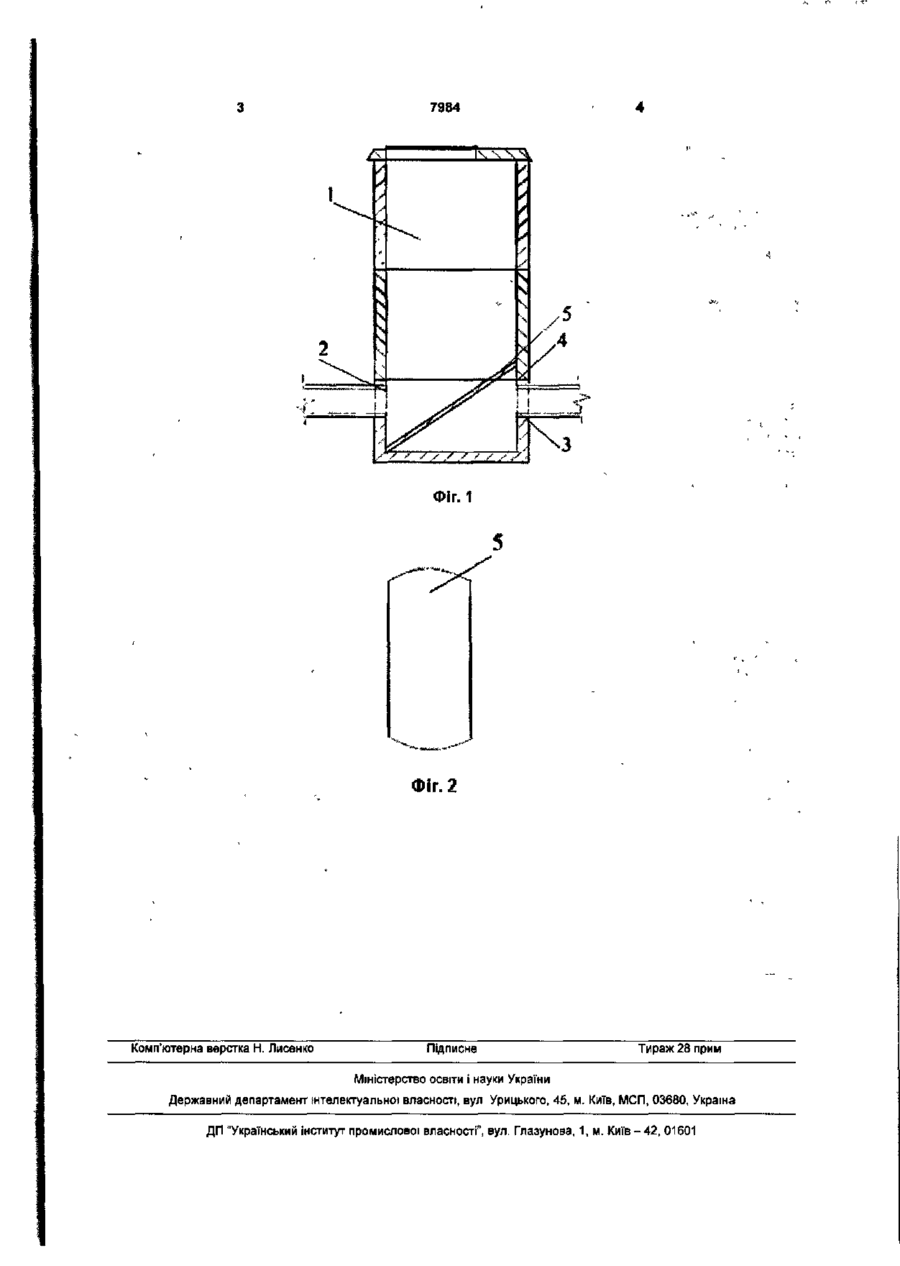

УКРАЇНА UA (11)7984 (із)ІІ (51)7 Е02В11/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ * ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ДРЕНАЖНИЙ КОЛОДЯЗЬ 1 (21)20041210689 (22)24.12.2004 (24)15.07.2005 (46) 15.07.2005, Бюл. № 7, 2005 р. (72) Гурин Василь Арсентійович, Євреєнко Юрій Павлович, Кузьмич Людмила Володимирівна (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ (57) Дренажний колодязь, що складається із корпусу, через який проходять підвідна та відвідна труби, який відрізняється тим, що над відвідною трубою розміщується у похилій площині пластина. Корисна модель відноситься до галузі меліорації і може бути впроваджений на осушувальних системах із закритим дренажем. Відомий оглядовий колодязь [1], що має корпус з відстійником і з'єднаний з дренажними трубами. Недоліком цієї конструкції є зниження інтенсивності відведення дренажної води та короткий термін функціонування внаслідок впливу антропогенного фактору. Дренажний колодязь [2], оснащений лотком для накопичення наносів, знижує трудомісткість очищення споруди, але не забезпечує тривалості її функціонування. Завданням корисної моделі є подовження терміну функціонування споруди. Поставлене завдання вирішується таким чином, над відвідною трубою розміщується у похилій площині пластина. Встановлена пластина в колодязі над відвідною трубою виконує роль захисного екрану. При цьому ґрунт, який засипається у колодязь під дією антропогенного фактору, розміщується більшою масою над захисним екраном. Менша маса засипного ґрунту через щілини між колодязем і пластиною потрапляє у відстійник. Таким чином, збільшення кількості засипного ґрунту в колодязі лише знижує рівень його функціонування, але не виводить з ладу споруду. На Фіг. 1 показаний дренажний колодязь, поздовжній розріз, на Фіг.2 - план пластини. Дренажний колодязь 1 із підвідною 2 і відвідною 3 трубами, що проходять через корпус колодязя 4, оснащений похилою пластиною 5. Споруда працює таким чином. Ґрунт, яким засипається колодязь, в залежності від місця засипання по периметру колодязя, потрапляє або на пластину 5, або у відстійник через щілину між пластиною 5 і корпусом колодязя 4. У першому випадку грунт накопичується на пластині І не впливає на режим функціонування споруди. В другому випадку засипання колодязя ґрунтом знижує його рівень функціонування. Враховуючи те, що об'єм ґрунту, що засипає дно колодязя, значно менший від загального об'єму ґрунту засипання, термін функціонування колодязя збільшується. Джерела інформації: 1. Справочник. Мелиорация и водное хозяйство 2. Авторское свидетельство СССР №1565952 А1, кл. Е02В11/00, 1988, Бюл. №19 3. Осушение. -М. -Агропромиздат, 1985.-447С. 00 О) о> 7984 Фіг. 1 Фіг. 2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим Міністерство освіти І науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
