Пристрій для електроанелгезії

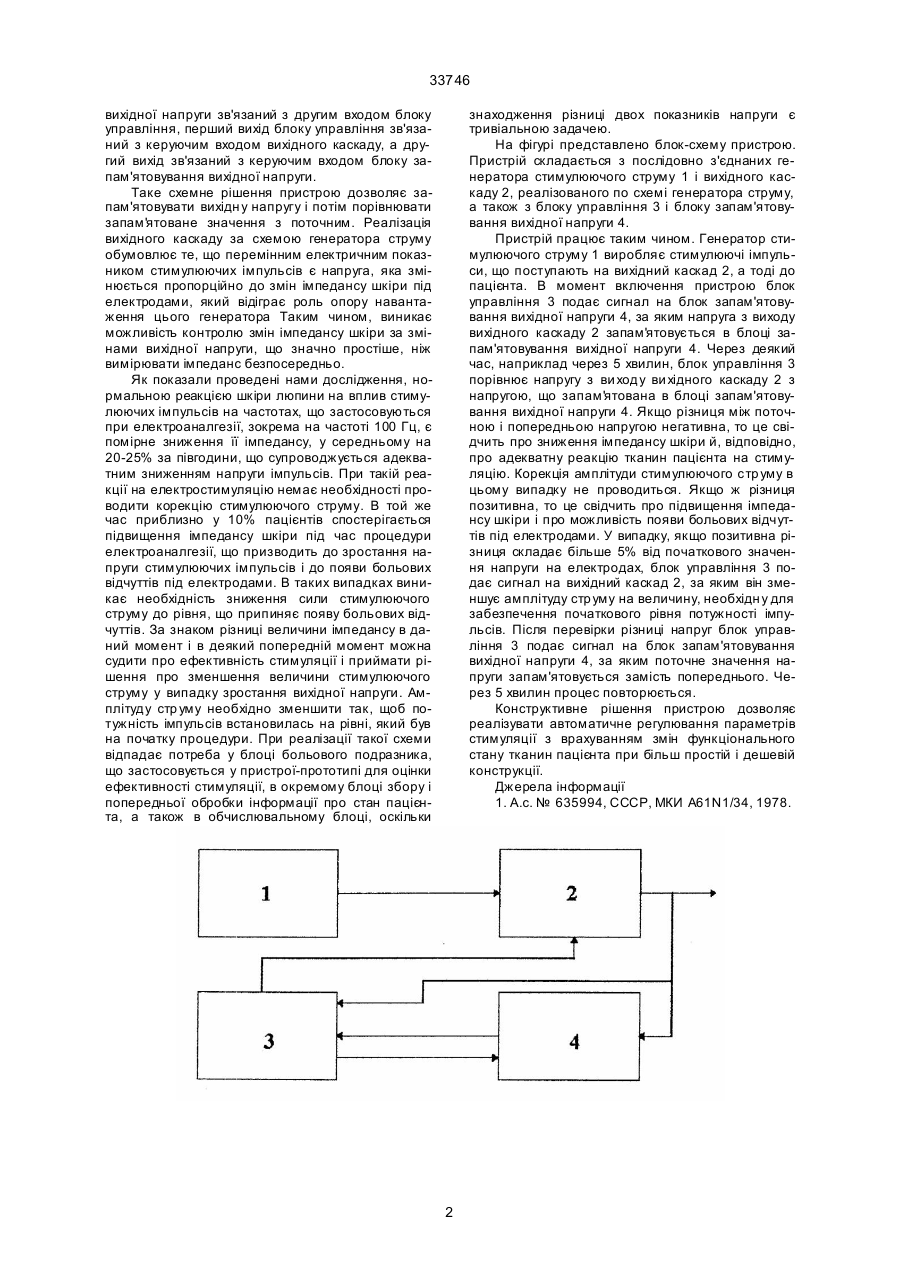

Пристрій для електроаналгезії, що має генератор стимулюючого струму, з'єднаний послідовно 33746 вихідної напруги зв'язаний з другим входом блоку управління, перший вихід блоку управління зв'язаний з керуючим входом вихідного каскаду, а другий вихід зв'язаний з керуючим входом блоку запам'ятовування вихідної напруги. Таке схемне рішення пристрою дозволяє запам'ятовувати вихідн у напругу і потім порівнювати запам'ятоване значення з поточним. Реалізація вихідного каскаду за схемою генератора струму обумовлює те, що перемінним електричним показником стимулюючих імпульсів є напруга, яка змінюється пропорційно до змін імпедансу шкіри під електродами, який відіграє роль опору навантаження цього генератора Таким чином, виникає можливість контролю змін імпедансу шкіри за змінами вихідної напруги, що значно простіше, ніж вимірювати імпеданс безпосередньо. Як показали проведені нами дослідження, нормальною реакцією шкіри люпини на вплив стимулюючих імпульсів на частотах, що застосовуються при електроаналгезії, зокрема на частоті 100 Гц, є помірне зниження її імпедансу, у середньому на 20-25% за півгодини, що супроводжується адекватним зниженням напруги імпульсів. При такій реакції на електростимуляцію немає необхідності проводити корекцію стимулюючого струму. В той же час приблизно у 10% пацієнтів спостерігається підвищення імпедансу шкіри під час процедури електроаналгезії, що призводить до зростання напруги стимулюючих імпульсів і до появи больових відчуттів під електродами. В таких випадках виникає необхідність зниження сили стимулюючого струму до рівня, що припиняє появу больових відчуттів. За знаком різниці величини імпедансу в даний момент і в деякий попередній момент можна судити про ефективність стимуляції і приймати рішення про зменшення величини стимулюючого струму у випадку зростання вихідної напруги. Амплітуду стр уму необхідно зменшити так, щоб потужність імпульсів встановилась на рівні, який був на початку процедури. При реалізації такої схеми відпадає потреба у блоці больового подразника, що застосовується у пристрої-прототипі для оцінки ефективності стимуляції, в окремому блоці збору і попередньої обробки інформації про стан пацієнта, а також в обчислювальному блоці, оскільки знаходження різниці двох показників напруги є тривіальною задачею. На фігурі представлено блок-схему пристрою. Пристрій складається з послідовно з'єднаних генератора стимулюючого струму 1 і вихідного каскаду 2, реалізованого по схемі генератора струму, а також з блоку управління 3 і блоку запам'ятовування вихідної напруги 4. Пристрій працює таким чином. Генератор стимулюючого струму 1 виробляє стимулюючі імпульси, що поступають на вихідний каскад 2, а тоді до пацієнта. В момент включення пристрою блок управління 3 подає сигнал на блок запам'ятовування вихідної напруги 4, за яким напруга з виходу вихідного каскаду 2 запам'ятовується в блоці запам'ятовування вихідної напруги 4. Через деякий час, наприклад через 5 хвилин, блок управління 3 порівнює напругу з ви ходу ви хідного каскаду 2 з напругою, що запам'ятована в блоці запам'ятовування вихідної напруги 4. Якщо різниця між поточною і попередньою напругою негативна, то це свідчить про зниження імпедансу шкіри й, відповідно, про адекватну реакцію тканин пацієнта на стимуляцію. Корекція амплітуди стимулюючого стр уму в цьому випадку не проводиться. Якщо ж різниця позитивна, то це свідчить про підвищення імпедансу шкіри і про можливість появи больових відчуттів під електродами. У випадку, якщо позитивна різниця складає більше 5% від початкового значення напруги на електродах, блок управління 3 подає сигнал на вихідний каскад 2, за яким він зменшує амплітуду стр уму на величину, необхідн у для забезпечення початкового рівня потужності імпульсів. Після перевірки різниці напруг блок управління 3 подає сигнал на блок запам'ятовування вихідної напруги 4, за яким поточне значення напруги запам'ятовується замість попереднього. Через 5 хвилин процес повторюється. Конструктивне рішення пристрою дозволяє реалізувати автоматичне регулювання параметрів стимуляції з врахуванням змін функціонального стану тканин пацієнта при більш простій і дешевій конструкції. Джерела інформації 1. А.с. № 635994, СССР, МКИ А61N1/34, 1978. 2 33746 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
