Пристрій для регулювання напруги генератора постійного струму

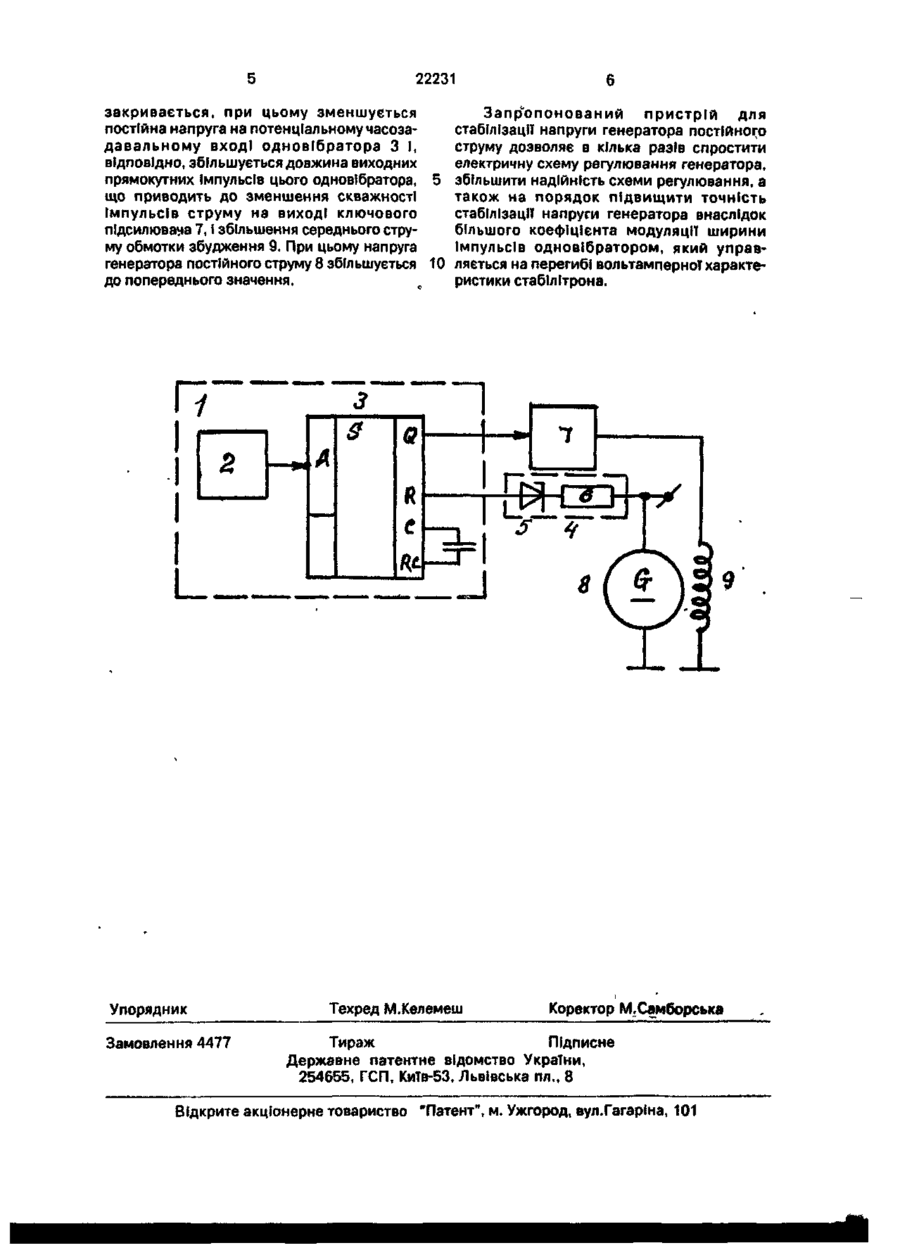

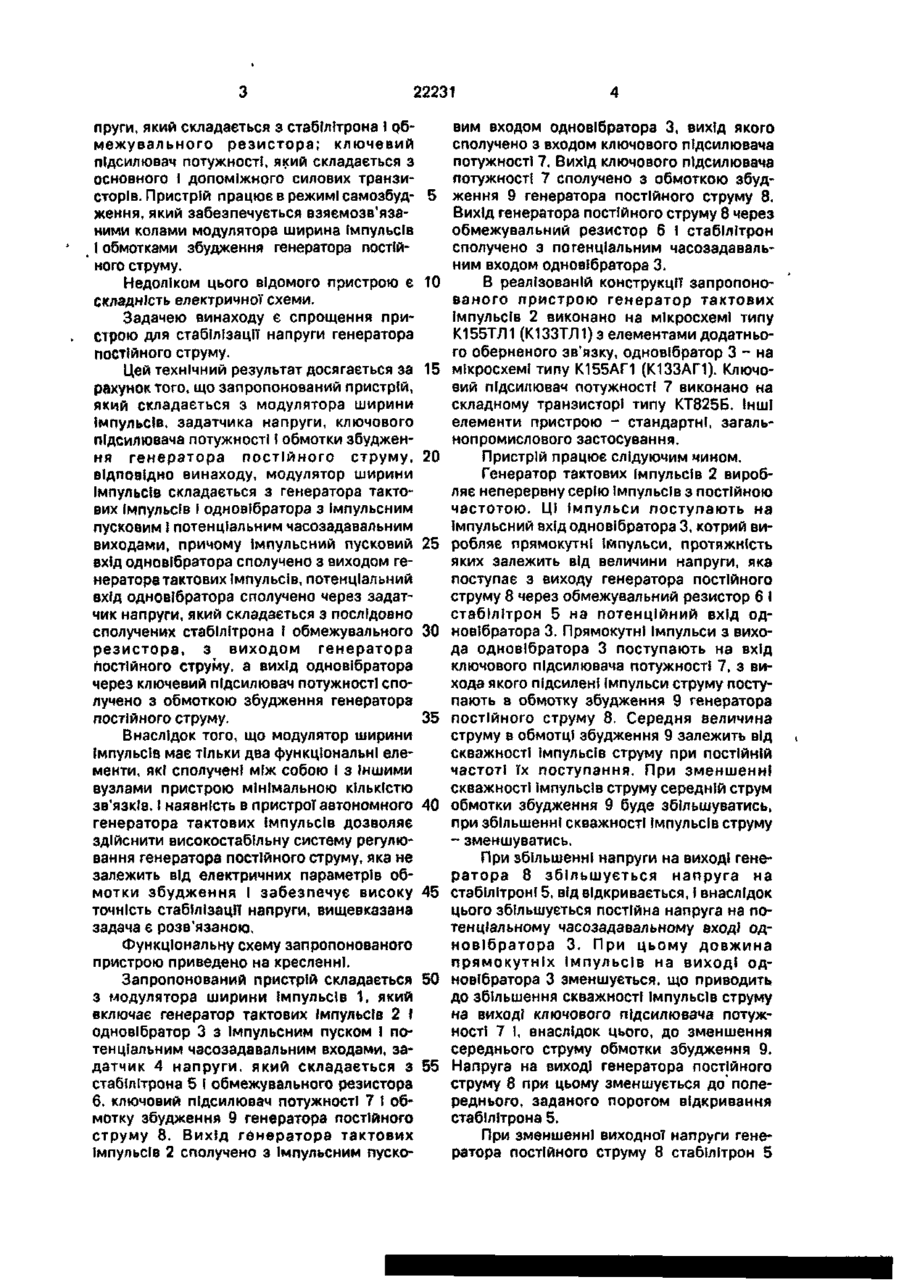

Пристрій для регулювання напруги генератора постійного струму, який складається з модулятора ширини Імпульсів, задатчика напруги, ключового підсилювача потужності і обмотки збудження генератора постійного струму, який в і д р і з н я є т ь с я тим, що модулятор ширини імпульсів складається з Винахід відноситься до області електротехніки, а саме, до систем регулювання напруги генераторів постійного струму. Відомий пристрій для стабілізації напруги генератора постійного струму з шунтовою обмоткою збудження. Регулювальним елементом пристрою є електромагнітний регулятор напруги з вугільним стовпом опору. Обмотка електромагніту цього регулятора через узгоджувальні елементи сполучена з полюсами генератора, а вугільний стовп регулятора сполучено послідовно з обмоткою збудження генератора. Недоліком цього пристрою є конструктивна складність. Відомий пристрій для стабілізації напруги генератора постійного струму. Пристрій має вхідні кола, генератор такто генератора тактових Імпульсів І одновібратора з імпульсним пусковим І потенціальним часозадавальним входами, причому імпульсний пусковий вхід одновібратора сполучений з виходом генератора тактових імпульсів, потенціальний часозадавальний вхід одновібратора сполучений через задатчик напруги, який складається з послідовно сполучених стабілітрона І обмежувального резистора, з виходом генератора постійного струму а вихід одновібратора через ключовий підсилювач потужності сполучений з обмої кою збудження генератора постійного стру му. вих імпульсів, блок неузгодження, в склад якого входить компаратор, джерело еталонної напруги, генератор пилкоподібної напруги, елемент АБО, елемент І, а також проміжний підсилювач, коло додатнього оберненого зв'язку, силовий транзисторний ключ, обмотка збудження і шунтуючий діод. Недоліком цього пристрою є складність електричної схеми. Найбільш близьким по сумі суттєвих ознак і технічному результату є пристрій для стабілізації напруги генератора постійного струму. Пристрій складається з модулятора ширини імпульса, в який входять транзистор з елементами додатнього оберненого зв'язку, сполучений з обмоткою збудження генератора постійного струму, задатчик на 'С |> го ю ю со 22231 пруги, який складається з стабілітрона І обвим входом одновібратора 3, вихід якого межувального резистора; ключевий сполучено з входом ключового підсилювача підсилювач потужності, який складається з потужності 7. Вихід ключового підсилювача основного І допоміжного силових транзипотужності 7 сполучено з обмоткою збудсторів. Пристрій працює в режимі самозбуд- 5 ження 9 генератора постійного струму 8. ження, який забезпечується взяємозв'язаВихід генератора постійного струму 8 через ними колами модулятора ширина Імпульсів обмежувальний резистор 6 І стабілітрон І обмотками збудження генератора постійсполучено з потенціальним часозадавального струму. ним входом одновібратора 3. Недоліком цього відомого пристрою є 10 В реалізованій конструкції запропоноскладність електричної схеми. ваного пристрою генератор тактових Задачею винаходу є спрощення приімпульсів 2 виконано на мікросхемі типу строю для стабілізації напруги генератора К155ТЛ1 (К133ТЛ1) з елементами додатньопостійного струму. го оберненого зв'язку, одновібратор 3 - на Цей технічний результат досягається за 15 мікросхемі типу К155АГ1 (К133АГ1). Ключовий підсилювач потужності 7 виконано на рахунок того, що запропонований пристрій, складному транзисторі типу КТ825Б. Інші який складається з модулятора ширини елементи пристрою - стандартні, загальІмпульсів, задатчика напруги, ключового нопромислового застосування. підсилювача потужності І обмотки збудження генератора постійного струму, 20 Пристрій працює слідуючим чином. відповідно винаходу, модулятор ширини Генератор тактових імпульсів 2 виробІмпульсів складається з генератора тактоляє неперервну серію імпульсів з постійною вих Імпульсів І одновібратора з Імпульсним частотою. ЦІ імпульси поступають на пусковим і потенціальним часозадавальним Імпульсний вхід одновібратора 3, котрий вивиходами, причому імпульсний пусковий 25 робляє прямокутні імпульси, протяжність вхід одновібратора сполучено з виходом геяких залежить від величини напруги, яка нератора тактових Імпульсів, потенціальний поступає з виходу генератора постійного вхід одновібратора сполучено через задатструму 8 через обмежувальний резистор 6 і чик напруги, який складається з послідовно стабілітрон 5 на потенційний вхід одсполучених стабілітрона 1 обмежувального ЗО новібратора 3. Прямокутні Імпульси з вихорезистора, з виходом генератора да одновібратора 3 поступають на вхід Постійного струму, а вихід одновібратора ключового підсилювача потужності 7, з вичерез ключевий підсилювач потужності спохода якого підсилені Імпульси струму постулучено з обмоткою збудження генератора пають в обмотку збудження 9 генератора постійного струму. 35 постійного струму 8. Середня величина струму в обмотці збудження 9 залежить від Внаслідок того, що модулятор ширини скважності імпульсів струму при постійній імпульсів має тільки два функціональні елечастоті їх поступання. При зменшенні менти, які сполучені між собою І з Іншими скважності імпульсів струму середній струм вузлами пристрою мінімальною кількістю зв'язків, і наявність в пристрої автономного 40 обмотки збудження 9 буде збільшуватись, при збільшенні скважності імпульсів струму генератора тактових імпульсів дозволяє - зменшуватись. здійснити високостабільну систему регулювання генератора постійного струму, яка не При збільшенні напруги на виході генезалежить від електричних параметрів обратора 8 збільшується напруга на мотки збудження і забезпечує високу 45 стабілітроні 5, від відкривається, і внаслідок точність стабілізації напруги, вищевказана цього збільшується постійна напруга на позадача є розв'язаною. тенціальному часозадавальному еході одновібратора 3. При цьому довжина Функціональну схему запропонованого прямокутніх імпульсів на виході одпристрою приведено на кресленні. Запропонований пристрій складається 50 новібратора 3 зменшується, що приводить до збільшення скважності Імпульсів струму з модулятора ширини Імпульсів 1, який на виході ключового підсилювача потужвключає генератор тактових імпульсів 2 ? ності 7 і, внаслідок цього, до зменшення одновібратор 3 з Імпульсним пуском І посереднього струму обмотки збудження 9. тенціальним часозадавальним входами, задатчик 4 напруги, який складається з 55 Напруга на виході генератора постійного струму 8 при цьому зменшується до попестабілітрона 5 і обмежувального резистора реднього, заданого порогом відкривання 6. ключовий підсилювач потужності 7 і обстабілітрона 5. мотку збудження 9 генератора постійного струму 8. Вихід генератора тактових При зменшенні виходної напруги генеІмпульсів 2 сполучено з Імпульсним пускоратора постійного струму 8 стабілітрон 5 22231 закривається, при цьому зменшується Запропонований пристрій для постійна напруга на потенціальному часозастабілізації напруги генератора постійного давальному вході одновібратора З І, струму дозволяє в кілька разів спростити відповідно, збільшується довжина виходних електричну схему регулювання генератора, прямокутних Імпульсів цього одновібратора, збільшити надійність схеми регулювання, а що приводить до зменшення скважності також на порядок підвищити точність імпульсів струму на виході ключового стабілізації напруги генератора внаслідок підсилювача 7, і збільшення середнього струбільшого коефіцієнта модуляції ширини му обмотки збудження 9. При цьому напруга імпульсів одновібратором, який управгенератора постійного струму 8 збільшується 10 ляється на перегиб! вольтамперної характедо попереднього значення. ристики стабілітрона. L Упорядник Замовлення 4477 Техред М.Келемеш Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
